EJERCICIO Nº2

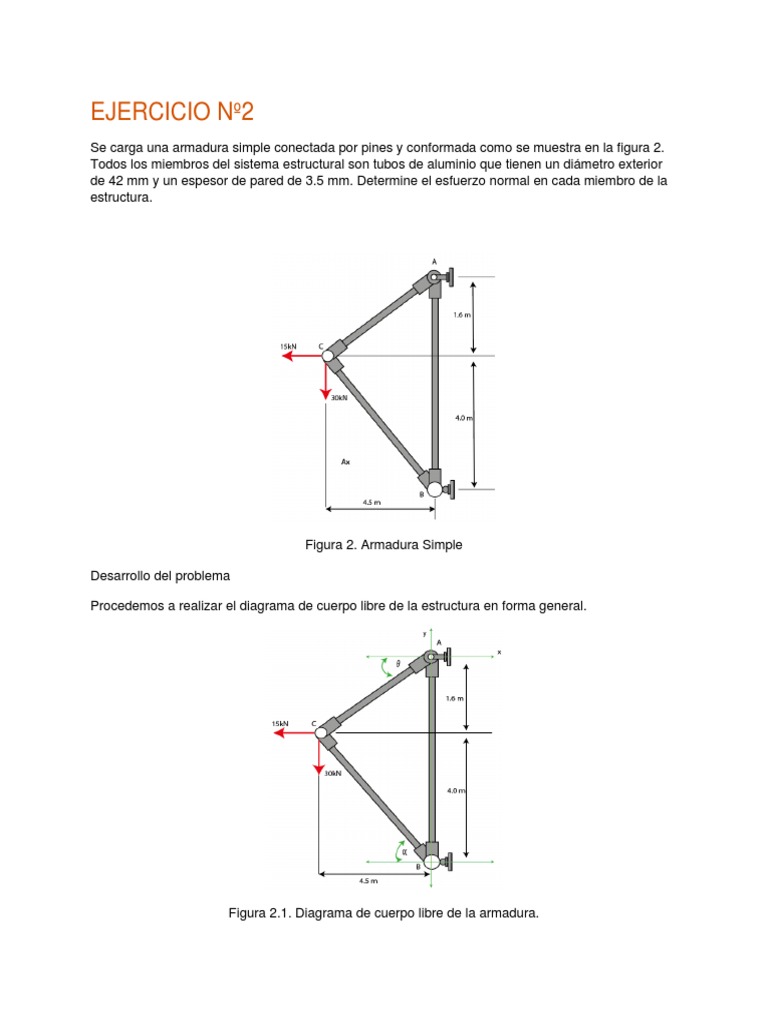

Se carga una armadura simple conectada por pines y conformada como se muestra en la figura 2.
Todos los miembros del sistema estructural son tubos de aluminio que tienen un diámetro exterior
de 42 mm y un espesor de pared de 3.5 mm. Determine el esfuerzo normal en cada miembro de la
estructura.

Figura 2. Armadura Simple

Desarrollo del problema

Procedemos a realizar el diagrama de cuerpo libre de la estructura en forma general.

Figura 2.1. Diagrama de cuerpo libre de la armadura.

A continuación procedemos a descomponer las reacciones de los puntos de apoyo A y B

Figura 2.2. Diagrama de fuerzas en los puntos de apoyo A y B

Planteamos las ecuaciones de cuerpo libre por lo que tenemos que

∑ 𝐹𝑦 = 0

𝐴𝑦 − 𝐹1 = 0

F_1 = 30; % [kN]

F_2 = 15; % [kN]
D_1 = 1.6; % [m]
D_2 = 4; % [m]
D_3 = 4.5; % [m]
D_4 = 5.6; % [m]
A_y = F_1;

fprintf('A_y = %.2f [KN]', A_y);

A_y = 30.00 [KN]

∑ 𝑀𝐴 = 0

(𝐹1 ∗ 𝐷3 ) − (𝐹2 ∗ 𝐷1 ) + ((𝐵𝑥 ∗ 𝐷4 )) = 0

B_x = (F_2*d_1 - F_1*d_3)/d_4;

fprintf('B_x = %.2f [KN]', B_x);

B_x = -19.82 [KN]

∑ 𝐹𝑥 = 0
 𝐴𝑥 + 𝐵𝑋 − 𝐹2 = 0

A_x = F_2 - B_x;

fprintf('A_x = %.2f [KN]', A_x);

A_x = 34.82 [KN]

Para poder obtener las fuerzas descompuestas en X e Y determinamos los ángulos de inclinación
de las barras AC y BC, usando el diagrama de la Figura 2.2

theta_AC = atan(d_1/d_3);

alpha_BC = atan(d_2/d_3);

Para el punto de conexión A

F_AC = (A_x)/(cos(theta_AC));
fprintf('F_AC = %.2f [KN]', F_AC);

F_AC = 36.96 [KN]

F_AB = A_y - F_AC*sin(theta_AC);

fprintf('F_AB = %.2f [KN]', F_AB);

F_AB = 17.62 [KN]

Para el punto de conexión B

F_BC = (B_x)/cos(alpha_BC);
fprintf('F_BC = %.2f [KN]', F_BC);

F_BC = -26.52 [KN]

Comprobamos la condición de equilibrio al momento de realizar la sumatoria de fuerzas con

respecto al eje Y, es decir:

SumF_y = F_AB + F_BC*sin(alpha_BC);

fprintf('SumF_y = %.2f [KN]', SumF_y);

SumF_y = 0.00 [KN]

Calculamos el área

diam_Ex = 0.042; %[m]

Espe = 0.0035; %[m]
Diam = (diam_Ex - 2*Espe);
A = (pi/4)*(diam_Ex^2 - Diam^2);
fprintf('A = %.4f [m^2]', A);

A = 0.0004 [m^2]

Procedemos a calcular el esfuerzo normal en cada componente de la estructura

Finalmente calculamos el Esfuerzo normal de cada barra

Obtenemos el Esfuerzo normal en la barra AB

sigma_AB = F_AB/A;
fprintf('sigma_AB = %.2f [P]', sigma_AB)

sigma_AB = 41620.16 [P]

Obtenemos el Esfuerzo normal en la barra BC

sigma_BC = F_BC/A;
fprintf('sigma_BC = %.2f [P]', sigma_BC);

sigma_BC = -62646.64 [P]

Obtenemos el Esfuerzo normal en la barra AC

sigma_AC = F_AC/A;
fprintf('sigma_AC = %.2f [P]', sigma_AC);

sigma_AC = 87300.77 [P]
