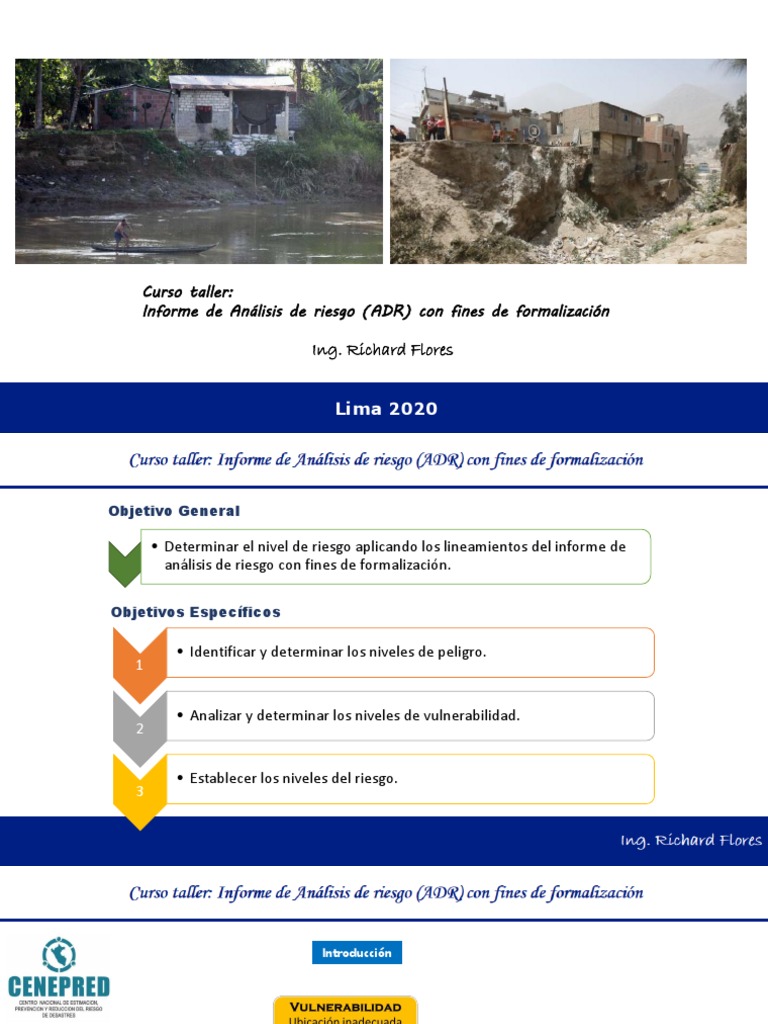

Curso taller:

Informe de Análisis de riesgo (ADR) con fines de formalización

Ing. Richard Flores

Lima 2020
Objetivo General

• Determinar el nivel de riesgo aplicando los lineamientos del informe de

análisis de riesgo con fines de formalización.

Objetivos Específicos

• Identificar y determinar los niveles de peligro.

1

• Analizar y determinar los niveles de vulnerabilidad.

2

• Establecer los niveles del riesgo.

3
Introducción
El peligro, es la probabilidad de que un fenómeno, potencialmente
dañino, de origen natural, se presente en un lugar específico, con una
cierta intensidad y en un período de tiempo y frecuencia definidos.
Manual Evaluación de Riesgos v2 (Pág. 22)
Clasificación de Peligros

Manual Evaluación de Riesgos v2 (Pág. 24) Procedimiento técnico análisis de riesgo (ADR) para peligros de origen natural
 Procedimiento para calcular el valor de Peligro en Evaluación de Riesgo - EVAR

Ejemplo: Peligro natural Inundación

Factores condicionantes Factor desencadenante Parámetro de evaluación

Geología Geomorfología Pendiente Precipitación Frecuencia

Valor
PD x PP PD x PP PD x PP ( Valor del factor
condicionante Peso ) ( PD Peso ) ( Valor de la
Susceptibilidad
Peso ) ( PD Peso ) de
Peligro

Se realiza una ponderación para calcular Se realiza una ponderación para calcular Se realiza una ponderación para calcular
el valor del factor condicionante el valor de la susceptibilidad el valor de peligro

PD: Peso de Descriptor

PP: Peso de Parámetro
 Procedimiento para calcular el valor de Peligro en Análisis de Riesgo - ADR

Ejemplo: Peligro natural Inundación

Valor de peligro = ( I + IV + VI + VII + VIII) / 5

Matriz I Matriz IV Matriz VI Matriz VII Matriz VIII

Pendiente del Terreno Unidades geomorfológicas (para Áreas restringidas Valor
Físicamente la zona de interés Valor Valor Perfil de Suelo (Norma E.030): Valor
(inundaciones): peligros hidrometeorológicos)
se encuentra Susceptible a Valor Fajas marginales y zonas
Geoformas llanas: planicies, llanuras 5 TIPO S4 Condiciones excepcionales
inundaciones: intangibles
Muy escarpada > 50° 1 de inundación, lechos fluviales, en propiedades físicas, potencial de
5
Laderas inestables, áreas problemas geotécnicos (licuación,
cuencas ciegas, terrazas fluviales, 5
Alta 5 Abrupta 35 – 50° 2 contiguas a fallas geológicas colapso, entre otros).
quebradas, torrenteras, humedales,
activas, zonas ubicadas TIPO S3 Suelos blandos (arena fina o
albuferas. 4
Moderada 4 Fuerte 20 – 35° 3 alrededor de volcanes, zonas
Geoformas moderadas: terrazas 4 grava arenosa y suelo cohesivo).
4 inundables y áreas con
Moderada 5 – 20° 4 inclinadas, terrazas fluvio-aluviales. TIPO S2 Suelos intermedios, es decir
Baja 3 recurrencia a determinados
Geoformas moderadamente medianamente rígidos como las
3 peligros de origen natural arenas y gravas medianamente 3
Muy Baja 2 Llana y/o suave < 5° 5 elevadas: laderas estables.
(Sinpad, Geocatmin y Sigrid). compactas y suelos cohesivos
Geoformas elevadas: colinas y
2 Zonas ubicadas alrededor de compactos.
lomas. 3
glaciares. TIPO S1 Corresponde a rocas
Geoformas escarpadas: montañas,
acantilados, quebradas, dunas, 1 Áreas no afectadas 2 fracturadas y suelos rígidos (arenas y
2
Escala Nacional o Regional abanicos aluviales. gravas medianamente compactas,
así como suelo cohesivo compacto).
Escala Local TIPO S0 Corresponde a rocas duras
que no han sido meteorizadas.
1

RM 020-2020-Vivienda Anexo Procedimiento Técnico Análisis de Riesgo (ADR) con fines de formalización (pág. 14)
Escalas

Escala Nacional Escala Regional Escala Local

CENEPRED Mapas de susceptibilidad
Inundación Movimiento en masa
Sección CAPAS

Mapas de Susceptibilidad a
Inundaciones, Fenómeno El niño,
Movimientos en Masa.

Inundaciones por Fenómeno El Niño

INGEMMET
Descargas a escala Regional

Susceptibilidad Susceptibilidad
a a
Movimiento en masa Inundación
MAPA DE RIESGO A ESCALA LOCAL
 Determinación del
Peligro
Procedimiento técnico análisis de riesgo (ADR) para
peligros de origen natural
Descarga, instalación y
vectorización con
Google Earth
Descarga e instalación de Google Earth

Abrir un navegador y
en la búsqueda digitar
lo siguiente descargar
google earth

Clic aquí
Descarga e instalación de Google Earth

Clic aquí
Clic aquí para
iniciar la
instalación
Iniciando Google Earth

Clic en el botón
inicio y buscar
Google Earth
Vectorización en Google Earth
Antes de iniciar la vectorización
Agregar es importante utilizar los
siguientes atajos de teclado
Polígono N Pone la imagen hacia el Norte
R Restablece la inclinación y
orientación de la imagen

1. Ubicar el área de interés

2. Clic en el botón Agregar Polígono y vectorizar (clic en cada vértice) 3
3. Polígono terminado
Guardar archivo en Google Earth

3
4
Archivo KML visto desde el
5
explorador de Windows
1. Clic derecho y seleccionar Guardar lugar como…
2. Buscar la carpeta donde se va almacenar el archivo
3. Escribir nombre del polígono, por ejemplo: EL TREBOL
4. Seleccionar el tipo de formato KML o KMZ
5. Clic en el botón Guardar
Convertir KML a
Shapefile
Convertir KML a shapefile con ArcGIS Desktop
1

Clic en el botón
inicio y buscar
ArcMap 10.x
1. Clic en el botón Add Data…
2. Clic en el botón Connec To Folder
3. Ubicar la carpeta donde se va almacenar el shapefile y clic en el botón Aceptar
Convertir KML a shapefile con ArcGIS Desktop

2
3
4

1. Clic en el botón ArcToolbox

2. Abrir la herramienta Conversion Tools => From KML => KML To Layer
3. Ubicar el archivo KML
4. Ubicar la carpeta donde se va almacenar el resultado y clic en el botón OK
Convertir KML a shapefile con ArcGIS Desktop

1. Ubicarse en el layer Polygons y dar clic derecho, en el menú seleccionar Data => Export Data
2. Clic en el icono de la carpeta para ubicar la carpeta donde se va almacenar el shapefile
3. Ubicar la carpeta donde se va almacenar el shapefile
4. Escribir un nombre, por ejemplo: EL_TREBOL
5. Seleccionar el tipo de salida (Shapefile) y clic en el botón Save
Determinación de la
Susceptibilidad
 Procedimiento para calcular el valor de Peligro en Análisis de Riesgo - ADR

Es ideal que la Ejemplo: Peligro natural Inundación

susceptibilidad
escala local
Valor de peligro = ( I + IV + VI + VII + VIII) / 5

Matriz I Matriz IV Matriz VI Matriz VII Matriz VIII

Pendiente del Terreno Unidades geomorfológicas (para Áreas restringidas Valor
Físicamente la zona de interés Valor Valor Perfil de Suelo (Norma E.030) Valor
(inundaciones): peligros hidrometeorológicos)
se encuentra Susceptible a Valor Fajas marginales y zonas
Geoformas llanas: planicies, llanuras 5 TIPO S4 Condiciones excepcionales
inundaciones: intangibles
Muy escarpada > 50° 1 de inundación, lechos fluviales, en propiedades físicas, potencial de
5
Laderas inestables, áreas problemas geotécnicos (licuación,
cuencas ciegas, terrazas fluviales, 5
Alta 5 Abrupta 35 – 50° 2 contiguas a fallas geológicas colapso, entre otros).
quebradas, torrenteras, humedales,
activas, zonas ubicadas TIPO S3 Suelos blandos (arena fina o
albuferas. 4
Moderada 4 Fuerte 20 – 35° 3 alrededor de volcanes, zonas
Geoformas moderadas: terrazas 4 grava arenosa y suelo cohesivo).
4 inundables y áreas con
Moderada 5 – 20° 4 inclinadas, terrazas fluvio-aluviales. TIPO S2 Suelos intermedios, es decir
Baja 3 recurrencia a determinados
Geoformas moderadamente medianamente rígidos como las
3 peligros de origen natural arenas y gravas medianamente 3
Muy Baja 2 Llana y/o suave < 5° 5 elevadas: laderas estables.
(Sinpad, Geocatmin y Sigrid). compactas y suelos cohesivos
Geoformas elevadas: colinas y
2 Zonas ubicadas alrededor de compactos.
lomas. 3
glaciares. TIPO S1 Corresponde a rocas
Geoformas escarpadas: montañas,
acantilados, quebradas, dunas, 1 Áreas no afectadas 2 fracturadas y suelos rígidos (arenas y
2
Escala Nacional o Regional abanicos aluviales. gravas medianamente compactas,
así como suelo cohesivo compacto).
Escala Local TIPO S0 Corresponde a rocas duras
que no han sido meteorizadas.
1

RM 020-2020-Vivienda Anexo Procedimiento Técnico Análisis de Riesgo (ADR) con fines de formalización (pág. 14)
Determinando el ámbito de estudio

Para la determinación del peligro, el equipo técnico o el evaluador de

riesgo a cargo del Análisis de Riesgo, de acuerdo a la tipología del
peligro o características de la zona de estudio puede considerar otros
parámetros a evaluar.

Susceptibilidad a inundaciones
Parámetros establecidos
Pendiente (α) inundaciones

Unidades geomorfológicas (para peligros hidrometeorológicos)

Áreas restringidas

Perfil del suelo (Norma E.030)

Usos del suelo

Otros parámetros a evaluar
Hidrogeología (Deslizamientos)
Caudal m3/s

RM 020-2020-Vivienda Anexo Procedimiento Técnico Análisis de Riesgo (ADR) con fines de formalización (pág. 14)
 Descarga de mapas de susceptibilidad a inundación

http://metadatos.ingemmet.gob.pe:8080/geonetwork/srv/spa/catalog.search#/metadata/cc199dc7-7c91-4cc9-8bf3-cc8d5af143c6
 Descarga de mapas de susceptibilidad a movimientos en masa

http://metadatos.ingemmet.gob.pe:8080/geonetwork/srv/spa/catalog.search#/metadata/c5580ab5-7277-4858-8d16-a982bd2cc23b
SIGRID Clic aquí

http://sigrid.cenepred.gob.pe/sigridv3

Escribir un
correo
electrónico
SIGRID

Sección CAPAS

Mapas de Susceptibilidad a
Inundaciones, Fenómeno El niño,
Movimientos en Masa.

Ubicarse en la sección SUBE TU AMBITO y

clic en Seleccionar archivo, buscar el archivo
KML, seleccionar y clic en el botón Abrir
Determinación de la susceptibilidad

Clic en el botón Agregar y automáticamente se

Matriz I
realiza un acercamiento al polígono en consulta
Físicamente la zona de interés
se encuentra Susceptible a Valor
inundaciones:
Alta 5

Moderada 4

Baja 3
Muy Baja 2
 Descarga de
información vectorial
 Descarga de QGIS

3
Servicios Rest

INGEMMET CENEPRED
http://geocatmin.ingemmet.gob.pe/arcgis/rest/services http://sigrid.cenepred.gob.pe/arcgis/rest/services
Servicios Rest

Descargar SERV_PELIGROS_GEOLOGICOS
http://geocatmin.ingemmet.gob.pe/arcgis/rest/services/SERV_PELIGROS_GEOLOGICOS/MapServer
Descarga de información vectorial con QGIS

2
3

1
Descarga de información vectorial con QGIS
2
3

1
Modelo Digital de
Elevación
DEM
Creación de usuario para la descarga de un DEM
Clic aquí

https://search.asf.alaska.edu/#/?zoom=7&center=-74.24688966396613,-12.469501168249693&dataset=ALOS&productTypes=ALOS$$&beamModes=ALOS$$&polarizations=ALOS$$&flightDirs=&resultsLoaded=false&subtypes=ALOS$$

Clic aquí

Registrar
como
nuevo
usuario
Descarga de un DEM

https://search.asf.alaska.edu/#/?zoom=7&center=-74.24688966396613,-12.469501168249693&dataset=ALOS&productTypes=ALOS$$&beamModes=ALOS$$&polarizations=ALOS$$&flightDirs=&resultsLoaded=false&subtypes=ALOS$$

Clic para
ingresar

Escribir usuario y password

Clic en el botón LOG IN
Descarga de un DEM

2
1

1. Clic en el botón Import Area of interest 3. Buscar y adicionar el archivo KML

2. Clic en el botón Select Files 4. Clic en el botón Import
Descarga de un DEM

5. Clic en el botón SEARCH y listar los resultados

Descargar las que tienen

como opción
Hi-Res Terrain Corrected
Extraer DEM del archivo zipeado

2 DEM descargado

1. Clic derecho sobre el archivo zipeado y seleccionar Extraer todo…

2. Clic en el botón Extraer
Creación de cuadrante para recortar el DEM

1. Adicionar el shapefile EL_TREBOL y la imagen raster (DEM) a la tabla de contenidos

2. Con la herramienta Drawing dibujar un rectángulo sobre el polígono EL TREBOL
Creación de cuadrante para recortar el DEM

4
1
2

1. Clic en la herramienta Drawing y seleccionar Convert Graphics To Features…

2. Seleccionar el sistema de coordenadas del DEM (Proyectadas)
3. Clic en el icono de la carpeta para ubicar la carpeta donde se va almacenar el shapefile
4. Ubicar la carpeta donde se va almacenar el shapefile, escribir un nombre por ejemplo: CUADRANTE,
seleccionar el tipo de salida (Shapefile) y clic en el botón Save
Recorte de un DEM

1. Clic en el botón ArcToolbox

2. Abrir la herramienta Spatial Analyst Tools => Extraction => Extract by Mask
3. En la primera casilla seleccionar el DEM, en la segunda casilla seleccionar la mascara (CUADRANTE) y en la
tercera casilla crear una carpeta (RESULTADO) y dar un nombre al raster de salida (DEM.TIF), clic en el botón OK
Hallando pendiente a partir de un DEM

1. Clic en el botón ArcToolbox

2. Abrir la herramienta Spatial Analyst Tools => Surface => Slope
3. En la primera casilla seleccionar el DEM (recortado), en la segunda casilla ubicar la carpeta
(RESULTADO) y dar un nombre al raster de salida (DEM_SLOPE.TIF), clic en el botón OK
Hallando pendiente a partir de un DEM

Matriz IV
Pendiente del Terreno
Valor
(inundaciones):
Rangos del DEM_SLOPE.TIF Muy escarpada > 50° 1
distribuido desde 0° hasta 17°, se 5
Abrupta 35 – 50° 2
tiene que hacer una
reclasificación con dos rangos de Fuerte 20 – 35° 3
acuerdo a la Matriz IV. Moderada 5 – 20° 4
Llana y/o suave < 5° 5

1. Clic en el botón ArcToolbox

2. Abrir la herramienta Spatial Analyst Tools => Reclass => Reclassify
3. Clic en el botón Classify…
4. Escribir 2 clases y en valores escribimos el primer rango (5) lo demás lo dejamos por defecto.
5. Ubicar la carpeta (RESULTADO) y dar un nombre al raster de salida (DEM_SLOPE_RECLASS.TIF),
clic en el botón OK
Hallando pendiente a partir de un DEM

1. Clic en el botón ArcToolbox

2. Abrir la herramienta Conversion Tools => From Raster => Raster to Polygon
3. Ubicar la carpeta (RESULTADO) y dar un nombre al shapefile de salida (PENDIENTE), clic en el botón OK
Recortando la pendiente con respecto al área de interés

2
3

1. Clic en el botón ArcToolbox

2. Abrir la herramienta Analysis Tools => Extract => Clip
3. En la primera casilla colocar la PENDIENTE, en la segunda casilla colocar el área de interés (EL_TREBOL), en la
tercera casilla ubicar la carpeta y dar un nombre al shapefile de salida (EL_TREBOL_PENDIENTE), clic en el botón OK
Tabla de atributos de shapefile EL_TREBOL_PENDIENTE.shp

Clic derecho sobre el polígono EL_TREBOL_PENDIENTE

y seleccionar Open Attribute Table
Adición de campo en el shapefile EL_TREBOL_PENDIENTE.shp

Adicionar el campo M_IV (Matriz IV) con

tipo de dato Short Integer (entero corto)

Clic en Opciones de tabla y seleccionar Add Field…

Selección por atributo

Clic en Select by Attributes, doble clic en el campo GRIDCODE = 1 (Rango de 0 a 5)

Insertar valores por medio de la calculadora de campo

Matriz IV
Pendiente del Terreno
Valor
(inundaciones):
Muy escarpada > 50° 1
Abrupta 35 – 50° 2
Fuerte 20 – 35° 3
Moderada 5 – 20° 4
Llana y/o suave < 5° 5

Clic derecho sobre el campo M_IV, seleccionar Field Calculator y

escribir el número 5 (Valor del primer rango), clic en el botón OK
Selección e inserción de valores por medio de la calculadora de campo

Invertir
selección

Matriz IV
Pendiente del Terreno
Valor
(inundaciones):
Muy escarpada > 50° 1
Abrupta 35 – 50° 2
Fuerte 20 – 35° 3
Moderada 5 – 20° 4
Llana y/o suave < 5° 5

Clic derecho sobre el campo M_IV, seleccionar Field Calculator y

escribir el número 4 (Valor del segundo rango), clic en el botón OK
Determinación de
la geomorfología
 Marco teórico de unidades geomorfológicas
Lomas: Son elevaciones de terreno de poca altura y con cimas subredondeadas a planas, cuyo relieve presenta desnivel
del terreno menor a 300 m, así como pendientes menores a 30°. Se caracterizan por tener configuración basal alargada
y dos vertientes que se inclinan en dirección opuesta.
Por ejemplo:
Las lomas Pampa Afuera se encuentran bordeando, a la ciudad de Casma, a 1.29 km al noreste de la ciudad y sobre
ellas se sitúan los AAHH Vista Alegre y Barrios Altos. Esta unidad representa el 33% del área de estudio (Figuras 1 y 2).

Figura 1: Lomas ubicadas al suroeste de la ciudad de Casma Figura 2: Las lomas Pampa Afuera, son ocupadas con viviendas del AA.HH. Vista Alegre

Fuente: Zonificación Sísmica – Geotécnica del área urbana de la ciudad de Casma (Comportamiento Dinámico del Suelo)
 Marco teórico de unidades geomorfológicas
Terraza aluvial: Superficie horizontal o ligeramente inclinada con pendientes menores a 7°. Generalmente, se muestran
conformadas por materiales heterogéneos de origen intrusivo (clastos angulosos a subredondeados envueltos en una
matriz arenosa y/o fina).
Por ejemplo:
Estos materiales han sido trasladados desde los extremos norte, sur y este de la ciudad de Casma y posteriormente
depositados en las inmediaciones del mismo distrito. Las terrazas se prolongan hacia el noroeste de la ciudad,
constituyendo extensas pampas ubicadas en la margen derecha del río Casma. Esta unidad ocupa un 31% de la superficie
total de la ciudad (Figuras 3 y 4).

Figura 3: El área urbana de Casma se encuentra asentada sobre las terrazas aluviales Figura 4: Las terrazas se prolongan hacia el noroeste de la ciudad de Casma,
constituyendo extensas pampas en la margen derecha del río Casma
Fuente: Zonificación Sísmica – Geotécnica del área urbana de la ciudad de Casma (Comportamiento Dinámico del Suelo)
 Marco teórico de unidades geomorfológicas

Abanico aluvial: Superficie ligeramente inclinada con pendientes menores a 12°, siendo originada por corrientes de
agua que fluyen rápidamente hasta depositarse en zonas llanas conformando un cono o abanico.
Por ejemplo:
Estos abanicos aluviales se encuentran a 2 km al noreste de la ciudad de Casma con alturas que oscilan entre 50 a 80
m.s.n.m y pendientes menores a 10°, ligeramente inclinado hacia el noreste. Litológicamente está conformado por
arenas de grano medio a grueso y gravas menores a ½” de diámetro, cuyos aportes vienen desde las lomas y montañas
ubicadas en el extremo noreste del AA.HH. Villa Hermosa.
Sobre esta geoforma se sitúa el AA.HH. Villa Hermosa, abarcando el 12% de la superficie total de la ciudad (Figuras 5 y 6)

Figura 5: Los aportes para la formación del abanico aluvial (línea Figura 6: El AA.HH. Villa Hermosa (línea amarilla), se encuentra asentado
azul), vienen desde el noreste de la ciudad de Casma sobre el abanico aluvial que se encuentra rodeado por las lomas

Fuente: Zonificación Sísmica – Geotécnica del área urbana de la ciudad de Casma (Comportamiento Dinámico del Suelo)
 Marco teórico de unidades geomorfológicas

Lecho aluvial: Es el canal excavado por el flujo de agua de un río y los sedimentos que éste transporta durante todo su
recorrido y evolución. La morfología del lecho depende del caudal, la pendiente, el tamaño del sedimento y de lo
erosionable que sea el substrato; es decir, es producto de un equilibrio dinámico entre la carga de sedimentos y su
capacidad de transporte.
Por ejemplo:
En la ciudad de Casma se tienen los lechos fluviales de los ríos Sechín y Casma, ambos conformados, principalmente,
por materiales fluviales de origen ígneo y diferentes diámetros envueltos en una matriz arenosa. El lecho fluvial
representa el 6% del área de estudio (Figuras 7 y 8)

Figura 7: Lecho fluvial del río Sechín en época de estiaje. Está conformado por gravas de origen Figura 8: Las líneas amarillas delimitan el lecho fluvial del río Casma.
ígneo en matriz arenosa que se acumulan en el cauce, obstruyendo el paso del agua En algunos sectores presenta vegetación de monte ribereño

Fuente: Zonificación Sísmica – Geotécnica del área urbana de la ciudad de Casma (Comportamiento Dinámico del Suelo)
 Marco teórico de unidades geomorfológicas
Llanura de inundación: Superficie adyacente a un lecho fluvial que frecuentemente suele inundarse debido a que
presentan relieves con pendientes inferiores a 3°. La geoforma está constituida por materiales granulares y/o finos, que
los ríos han depositado en ambas márgenes. El ancho de la llanura de inundación está en función del cauce del río.
Por ejemplo:
En el caso del rio Casma, se encuentran desde la Hacienda Carrizal hasta 4.2 km aguas abajo. En el rio Sechín, desde el
fundo Santa Luisa hasta la intersección con el río Casma sobre una extensión de 3.15 km. Representa el 18% de la
superficie del área de estudio (Figura 9)

Figura 9: Llanuras de inundación (líneas blancas), contiguas al río Sechín

Fuente: Zonificación Sísmica – Geotécnica del área urbana de la ciudad de Casma (Comportamiento Dinámico del Suelo)
Adición de campos en el shapefile EL_TREBOL_PENDIENTE.shp

Clic en opciones de tabla y adicionar 4 campos (M_I, M_VI, M_VII, M_VIII),

tipo de dato Short Integer
Inserción de valores en los campos creados

Matriz I Matriz VI Matriz VII Matriz VIII

Unidades geomorfológicas (para Áreas restringidas Valor Perfil de Suelo (Norma E.030): Valor
Físicamente la zona de interés Valor
peligros hidrometeorológicos)
se encuentra Susceptible a Valor Fajas marginales y zonas TIPO S4 Condiciones excepcionales
inundaciones: Geoformas llanas: planicies, llanuras 5
intangibles en propiedades físicas, potencial de
de inundación, lechos fluviales, 5
Laderas inestables, áreas problemas geotécnicos (licuación,
cuencas ciegas, terrazas fluviales, 5
Alta 5 contiguas a fallas geológicas colapso, entre otros).
quebradas, torrenteras, humedales,
activas, zonas ubicadas TIPO S3 Suelos blandos (arena fina o
Moderada 4 albuferas. 4
alrededor de volcanes, zonas grava arenosa y suelo cohesivo).
Geoformas moderadas: terrazas 4
4 inundables y áreas con TIPO S2 Suelos intermedios, es decir
Baja 3 inclinadas, terrazas fluvio-aluviales.
recurrencia a determinados medianamente rígidos como las
Geoformas moderadamente
3 peligros de origen natural arenas y gravas medianamente 3
Muy Baja 2 elevadas: laderas estables.
(Sinpad, Geocatmin y Sigrid). compactas y suelos cohesivos
Geoformas elevadas: colinas y
2 Zonas ubicadas alrededor de compactos.
lomas. 3
glaciares. TIPO S1 Corresponde a rocas
Geoformas escarpadas: montañas,
acantilados, quebradas, dunas, 1 Áreas no afectadas 2 fracturadas y suelos rígidos (arenas y
2
abanicos aluviales. gravas medianamente compactas,
así como suelo cohesivo compacto).
Clic derecho sobre cada campo y seleccionar Field Calculator y escribir el valor TIPO S0 Corresponde a rocas duras
1
que no han sido meteorizadas.
que le corresponde de acuerdo a su matriz
Valor y nivel de peligro

NIVEL DE PELIGRO VALOR

Muy Alto PMA 4<P≤5

Alto PA 3<P≤4

Medio PM 2<P≤3
([M_IV] + [M_I] + [M_VI] + [M_VII] + [M_VIII])/5
Bajo PB 1≤P≤2

Adicionar un campo VP (VALOR DE PELIGRO) con tipo de dato Double

Para la determinación del peligro, el equipo técnico o DETERMINAR PELIGRO
el evaluador de riesgo a cargo del Análisis de Riesgo,
de acuerdo a la tipología del peligro o características
de la zona de estudio puede considerar otros PARAMETROS
parámetros a evaluar. DE PELIGRO

PARAMETROS DE PELIGRO VALOR

Susceptibilidad a inundaciones 4

Pendiente (α) inundaciones 5 No VALOR DE Si

Unidades geomorfológicas (para peligros hidrometeorológicos) 2
PELIGRO > 3

Áreas restringidas 2

Perfil del suelo (Norma E.030) 2

VALOR DE PELIGRO (4 + 5 + 2 + 2 + 2)/5 3.0 Continuar con Realizar

ADR EVAR
NIVEL DE VALOR DE
PELIGRO PELIGRO
Muy Alto 4<P≤5

Alto 3<P≤4

Medio 2<P≤3

Bajo 1≤P≤2 FIN
