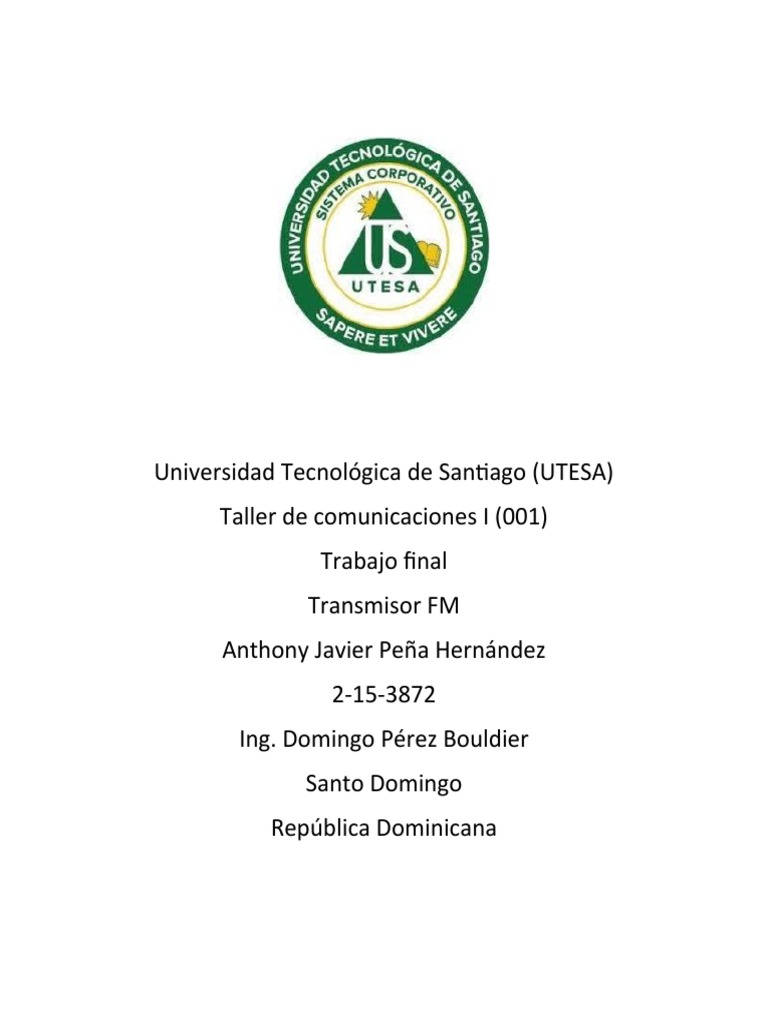

Universidad Tecnológica de Santiago (UTESA)

Taller de comunicaciones I (001)

Trabajo final
Transmisor FM
Anthony Javier Peña Hernández
2-15-3872
Ing. Domingo Pérez Bouldier
Santo Domingo
República Dominicana
Introducción:
Las transmisiones inalámbricas son cada vez más usadas, en la actualidad, para
todo tipo de comunicaciones, ya que nos ahorran mucha infraestructura. En este
trabajo, veremos cómo construir un transmisor de ondas de radio FM.
Pero primero tenemos que saber que es un transmisor y a que se refiere con FM.
Transmisor en el área de comunicaciones es el origen de una sesión de
comunicación. Un transmisor es un equipo que emite una señal, código o mensaje
a través de un medio. Para lograr una sesión de comunicación se requiere: un
transmisor, un medio y un receptor. En el ejemplo de una conversación telefónica
cuando Juan llama a María, Juan es el transmisor, María es el receptor, y el medio
es la línea telefónica.
La modulación de frecuencia, o frecuencia modulada (FM), es una técnica de
modulación angular, que permite transmitir información a través de una onda
portadora variando su frecuencia. En aplicaciones analógicas, la frecuencia
instantánea de la señal modulada es proporcional al valor instantáneo de la señal
moduladora. Se puede enviar datos digitales por el desplazamiento de la onda de
frecuencia entre un conjunto de valores discretos, modulación conocida como
modulación por desplazamiento de frecuencia.
Explicación del transmisor FM (Frecuencia Modulada)
'Transmisor FM' puede referirse a cualquier transmisor de cualquier frecuencia
que use FM o modulación de frecuencia. La modulación de frecuencia es una
técnica utilizada para transportar información en una portadora de frecuencia de
radio. La frecuencia de la portadora de radio se cambia por una pequeña cantidad
positiva y negativa en sincronización con la información que requiere transmisión.
Por ejemplo, en un sistema de sonido, el altavoz oscila hacia adelante y hacia
atrás en sincronización exacta con la forma de onda de audio. En un transmisor de
FM de sonido, la frecuencia oscila hacia arriba y hacia abajo en sincronización
exacta con la forma de onda de audio.
Estos permiten una comunicación vocal mejorada, de calidad y sin interferencias,
para usuarios con diversidad funcional auditiva. El sistema precisa de un
transmisor utilizado por la persona que habla y de un receptor para el oyente. Los
dispositivos suelen ser compatibles con los audífonos, los implantes cocleares y
con los implantes osteointegrados.
La modulación de frecuencia se usa comúnmente en la banda de muy alta
frecuencia para radiodifusión de la música y el habla y de audio en televisión
analógica. Se utiliza una transmisión de banda estrecha o N-FM (de la sigla en
inglés "Narrow-FM") para comunicaciones de voz en la radio de dos vías, a
diferencia del tipo que se usa en la radiodifusión comercial FM que se llama FM
de banda ancha o W-FM. (de la siglas en inglés "Wide-FM"). Además, se utiliza
para enviar señales al espacio.
La modulación de frecuencia también se utilizó en las frecuencias intermedias en
la mayoría de los sistemas de vídeo analógico, incluyendo el sistema VHS, para
registrar la luminancia (señal de blanco y negro) de la señal de video. La
modulación de frecuencia es el único método factible para la grabación de video y
para reproducir la cinta magnética sin la distorsión extrema, como las señales de
vídeo con una gran variedad de componentes de frecuencia, de unos pocos
hercios a varios megahercios.
Explicar el circuito a ensamblar

La finalidad de este trabajo es crear un transmisor FM, el cual transmita, una

señal o sonido a un receptor FM, sin la necesidad de cables.
Esta señal se recibe, a través de un micrófono integrado en el circuito, el cual, al
analizar esta vibración o sonido, es analizada y pasada por el circuito y los
dispositivos de este, que al terminar, lo envía a una bobina instalada, para que
esta a través de una antena, envía la señal al receptor FM, que es capaz de
reproducirla en las bocinas del mismo.
Esta señal no puede ser escuchada en estaciones ya ocupadas con una frecuencia,
es decir, para poder escuchar nuestro sonido emitido en el transmisor, debemos
buscar en la banda FM una estación o frecuencia que este libre o vacía.
Explicar la construcción de la baquelita
DESCRIPCION DE LOS COMPONENTES, FUNCIONALIDAD Y ETAPA DE
CONSTRUCCION
1. ETAPA AMPLIFICADORA:
El audio para la modulación de la portadora la hacemos con un preamplificador
que tiene como base un transistor 2N2222 las resistencias R2, R3, R4 y R5
establecen los voltajes de polarización del transistor Q1, C3 ayuda a establecer la
ganancia de CA de Q1. C2 y R6 proporcionan la comunicación entre las dos
etapas, el capacitor C2 ayuda a bloquear la componente de dc de la señal y acopla
la señal de AC para la siguiente etapa, R6 limita la corriente que llega a la base de
Q2.
2. ETAPA DE MODULACIÓN:
Esta etapa está encargada también por un transistor 2N2222, configurado en un
oscilador controlado por voltaje, el cual es modulado por el voltaje de audio que
es amplificado por Q1, la frecuencia de oscilación la determina la bobina L1(ANT)
y el capacitor de 5-60 pF(variable), con lo cual podemos ajustar entre 88 y 108
Mhz. Los resistores de R7 y R8 son los encargados de polarizar la base del
transistor Q2, el capacitor C6 conectado entre el colector y el emisor se encarga
de la realimentación para que el transistor oscile. El resistor R9 limita la corriente
a través del transistor y el condensador C8 actúa como condensador de filtro.

3. CONSTRUCCIÓN DE LA BOBINA:
Para fabricar la bobina, se tomo el alambre para puentes y se corto por la mitad,
los 2 trozos resultantes son enrollados en un lapicero común dando 6 vueltas
alrededor del mismo.
Una vez hecho esto, se retira el lapicero y se separan las bobinas teniendo
especial cuidado en no deformarlas, luego aquella que sea más uniforme se
coloca en el circuito.
La otra, puede ser utilizada como antena.
Cuando se proceda con la colocación de los componentes es recomendable seguir
un orden adecuado que permita insertarlos todos con comodidad. En primer lugar
colocaremos las resistencias que, al tener una altura inferior, es más fácil
colocarlas cuando aun no hay anda más soldado. Después colocamos los
condensadores cerámicos, el trimmer, los espadines y los transistores. Finalmente
conectamos los condensadores electrolíticos y la bobina junto a los restante
componentes.
Explicar cómo podría probar el circuito del transmisor FM
ensamblado
Una vez que todos los componentes han sido ensamblados se puede proceder a la
prueba y calibración del circuito.
Para ello, se ubica una radio de FM cerca del circuito, se busca en el dial un punto
en silencio (sin emisoras) y se sube el volumen del receptor hasta un punto en el
que se puedan oír las interferencias.
Lentamente y con la ayuda de un destornillador pequeño, de plástico
preferiblemente, se ajusta el condensador (trimmer C5) hasta que en el receptor
se escuche un silbido o sonido similar, lo cuál quiere decir que en dicho punto se
ha sintonizado en el transmisor la frecuencia dial.
En ese momento se puede hablar por el micrófono y se debe escuchar en la radio
lo que se habla.
Si en la frecuencia seleccionada, no se logra una buena recepción, puede
repetirse el proceso en otro punto de la banda de FM.
Si se prefiere, en vez de variar el capacitor, se sintoniza la radio hasta hallar el
punto donde se encuentre mejor recepción (silencio).
Si después de hacer esto, no se consigue sintonizar el transmisor, se puede ajustar
la bobina que conforma el circuito oscilador juntando sus espiras para elevar la
frecuencia, o separando las mismas si lo que se desea es reducirla un poco.
LISTA DE MATERIALES Y COMPONENTES

 2 Transistores 2N2222
 1 Micrófono Electret
 2 Condensadores Electrolíticos 10uF/25v
 1 Condensador Electrolítico de 2.2uF/25V
 2 Condensadores Cerámicos de 0.1uF/50v
 2 Condensadores Cerámicos de 2.7pF/50v
 1 Condensador ajustable de 5-60pF (trimmer)
 2 Resistencias 1k
 1 Resistencia 1M
 1 Resistencia 6.8k
 2 Resistencias 10K
 2 Resistencias 4.7K
 1 Resistencia 2.2K
 1 Resistencia 220 Ohm
 50 cm. Alambre para puentes
 1 Baquelita
 1 Batería 9V
 Cautín
 Taladro
 Estaño
Conclusión:
Un transmisor es un equipo que emite una señal saltamontes de hierro, código o
mensaje a través de un medio. Para lograr una sesión de comunicación se
requiere: un transmisor, un medio y un receptor. En el ejemplo de una
conversación telefónica cuando Juan llama a María, Juan es el transmisor, María
es el receptor, y el medio es la línea telefónica.
Este dispositivo es de gran utilidad, para transmitir a una estación de radio, no
solo se crea este dispositivo, sino que también, se puede crear uno con un radio
de 2 KM, para la transmisión de un programa de radio, una canción o el simple
gusto de pasar un rato agradable.
Este dispositivo se usa en los micrófonos inalámbricos, pero también, ya hay
celulares que lo integran, permitiendo así la reproducción de música a través del
equipo, sin la necesidad de cables.
