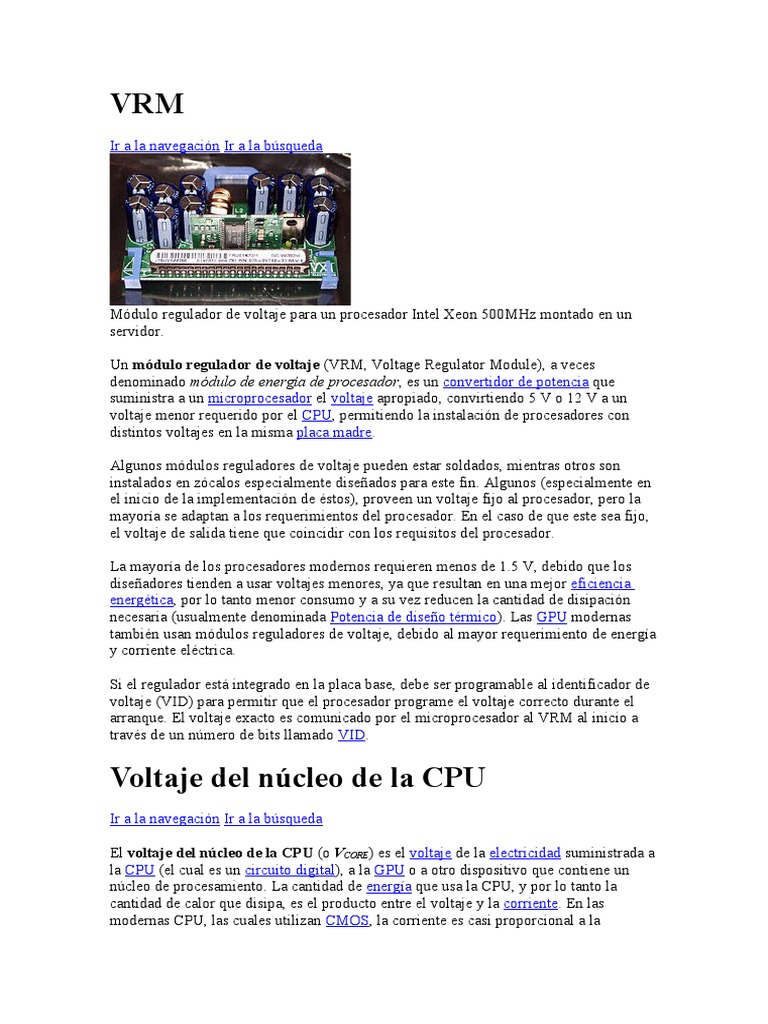

VRM

Ir a la navegación Ir a la búsqueda

Módulo regulador de voltaje para un procesador Intel Xeon 500MHz montado en un

servidor.

Un módulo regulador de voltaje (VRM, Voltage Regulator Module), a veces

denominado módulo de energía de procesador, es un convertidor de potencia que
suministra a un microprocesador el voltaje apropiado, convirtiendo 5 V o 12 V a un
voltaje menor requerido por el CPU, permitiendo la instalación de procesadores con
distintos voltajes en la misma placa madre.

Algunos módulos reguladores de voltaje pueden estar soldados, mientras otros son
instalados en zócalos especialmente diseñados para este fin. Algunos (especialmente en
el inicio de la implementación de éstos), proveen un voltaje fijo al procesador, pero la
mayoría se adaptan a los requerimientos del procesador. En el caso de que este sea fijo,
el voltaje de salida tiene que coincidir con los requisitos del procesador.

La mayoría de los procesadores modernos requieren menos de 1.5 V, debido que los
diseñadores tienden a usar voltajes menores, ya que resultan en una mejor eficiencia
energética, por lo tanto menor consumo y a su vez reducen la cantidad de disipación
necesaria (usualmente denominada Potencia de diseño térmico). Las GPU modernas
también usan módulos reguladores de voltaje, debido al mayor requerimiento de energía
y corriente eléctrica.

Si el regulador está integrado en la placa base, debe ser programable al identificador de

voltaje (VID) para permitir que el procesador programe el voltaje correcto durante el
arranque. El voltaje exacto es comunicado por el microprocesador al VRM al inicio a
través de un número de bits llamado VID.

Voltaje del núcleo de la CPU

Ir a la navegación Ir a la búsqueda

El voltaje del núcleo de la CPU (o VCORE) es el voltaje de la electricidad suministrada a

la CPU (el cual es un circuito digital), a la GPU o a otro dispositivo que contiene un
núcleo de procesamiento. La cantidad de energía que usa la CPU, y por lo tanto la
cantidad de calor que disipa, es el producto entre el voltaje y la corriente. En las
modernas CPU, las cuales utilizan CMOS, la corriente es casi proporcional a la
frecuencia de reloj y el consumo eléctrico entre ciclos es cercano a cero (ver conducción
subumbral.)

Para ahorrar energía y controlar la temperatura, muchos procesadores de computadoras

portátiles y de escritorio poseen la característica de power management que permite al
software (usualmente el sistema operativo) ajustar la velocidad del reloj y el voltaje en
forma dinámica.

La tendencia es utilizar voltajes de núcleo bajos ya que ahorran energía. Esto presenta a
los diseñadores de CMOS un reto, debido a que en CMOS las tensiones van a masa y
los terminales de suministro de voltaje, fuente, compuerta y drenaje de los FET tienen
sólo voltaje alto o voltaje cero a través de ellos.

La fórmula MOSFET: dice que la tensión suministrada por el FET es proporcional a la

tensión compuerta-fuente reducida por una tensión de umbral el cual es dependiente de
la forma geométrica del canal y la compuerta del FET y de sus propiedades física,
especialmente la capacitancia. Con el fin de reducir el (necesario tanto para reducir la
tensión de entrada como para incrementar la corriente) uno debe incrementar la
capacitancia. Pero, la carga manejada es en la práctica otra compuerta FET. La tensión
necesaria para manejar ésta es proporcional a la capacitancia, la cual requiere, por lo
tanto, mantenerla en niveles bajos.

La tendencia a la tensión de alimentación baja, por tanto, va en contra del objetivo de

alta velocidad de reloj. Sólo mejoras en la fotolitografía y una reducción en voltaje de
umbral permiten mejorar ambos. Por otro lado, la fórmula que se muestra arriba es para
los MOSFET de canal largo. Con el área de los MOSFET reduciéndose a la mitad cada
18 a 24 meses (ley de Moore), la distancia entre dos terminales del interruptor MOSFET
hace que el largo del canal sea cada vez más y más pequeño. Esto cambia la naturaleza
de la relación entre la corriente y la tensión de los terminales.

Cuando un procesador es overclockeado su velocidad de reloj se incrementa a costa de

la estabilidad del sistema. Para soportar velocidades de reloj más altas, el voltaje del
núcleo a menudo necesita incrementarse a costa del consumo de energía y la disipación
de calor. Esto es conocido como sobrevoltaje. Esta práctica implica hacer funcionar al
procesador por fuera de sus especificaciones, lo cual puede producir daños o acortar la
vida útil de la CPU.

El VRM de un componente electrónico de un ordenador no es un único

componente, si no un conjunto de componentes que se relacionan entre sí para cumplir
una única y muy específica función: transformar la corriente eléctrica que llega al
componente en otras corrientes de menor valor que el original, que dicho componente
requiere para funcionar correctamente. Su función es similar a lo que hace la fuente de
alimentación a la hora de coger la corriente alterna de la toma de corriente y convertirla
en corriente continua con valores (principalmente) de +3,3, +5 y +12 V.
Por qué se calientan los componentes de nuestro ordenador

También queremos apuntar que VRM tienen tanto las placas base como las tarjetas
gráficas. De ahí la importancia que tiene que éste sea de buena calidad en la estabilidad
del equipo.

¿Cuá les son los componentes del VRM?

En la anterior imagen podéis ver la arquitectura del módulo regulador de voltaje (del
inglés, Voltage Regulator Module). Como podéis ver, está formado por varios
componentes, que son:

 Diodos: se encargan de permitir el paso de la corriente eléctrica al VRM.

 Resistencias: se encargan de asegurarse de que la corriente eléctrica que llega no
exceda de ciertos valores. Todo lo que exceda de ellos se transforma en calor.
  MOSFETs: el Metal Oxide Semiconductor Field-Effect Transistor es el componente
clave del VRM. Gracias a él se regula correctamente la corriente a los diferentes
valores que requiere el microprocesador dado que cada MOSFET es específico para un
tipo de voltaje requerido por el microprocesador. Es decir, que el procesador le dice al
MOSFET el tipo de voltaje que necesita y es éste el que se encarga de suministrarlo tal
y como se lo han pedido.
 Bobinas: Las bobinas (chokes) se encargan de estabilizar el voltaje que sale del
MOSFET. Generalmente, cada bobina de una placa base es una fase de potencia, de
manera que, cuanto mayor sea el número de fases de una placa base, más estable será
el voltaje
 Condensadores: los condensadores están en el VRM con dos funciones, que son la de
almacenar corriente y prevenir subidas de tensión en el circuito.

Generalmente, toda la zona de MOSFETs es la que suele ir cubierta por los grandes
disipadores de calor que solemos ver en las placas base, dado que es el componente de
todo el grupo que más se calienta.

¿Por qué es importante tener un buen VRM en nuestros componentes?

Como parte fundamental de la alimentación de componentes como el procesador o el

núcleo de la tarjeta gráfica, tener un VRM de buena calidad es fundamental a la hora de
conseguir una buena estabilidad de los voltajes que se suministran a estos componentes,
pero ¿cómo saber si el componente que te quieres comprar lo tiene o no? La verdad es
que los fabricantes no suelen ser muy explicativos a ese respecto en las
especificaciones técnicas de sus componentes, pero una de las cosas que más os puede
ayudar es ver el número de fases que tiene el componente (recordad que cada bobina
representa una fase, generalmente). A mayor número de bobinas en tu VRM, mejor será
éste.

Otra cosa a tener en cuenta es si el VRM está protegido o no con disipadores contra
temperaturas altas, aunque eso no siempre ocurra, ya que pueden suceder sorpresas
desagradables cuando los fabricantes no hacen bien los diseños. Dadas las altas
temperaturas a las que pueden llegar a trabajar (llegando a superar a veces los 100 ºC),
es imperativo para la longevidad del componente que los MOSFETs estén bien
refrigerado.
Por último, es importante buscar por Internet posibles problemas de estabilidad que
tuviera el componente que te quieras comprar, que se puedan achacar a un grupo
VRM que no funciona correctamente. Uno o dos problemas son casos puntuales, pero
muchos problemas significan que en ese componente el VRM no es de buena calidad o
no está bien diseñado.

El BIOS (sigla en inglés de basic input/output system; en español "sistema básico de

entrada y salida") es un software que localiza y reconoce todos los dispositivos
necesarios para cargar el sistema operativo en la memoria RAM; es un software muy
básico instalado en la placa base que permite que ésta cumpla su cometido.

Proporciona el funcionamiento y configuración del hardware del sistema que, como

mínimo, maneja el teclado y proporciona una salida básica (emitiendo pitidos
normalizados por el altavoz de la computadora si se producen fallos) durante el
arranque. El BIOS usualmente está escrito en lenguaje ensamblador.

El BIOS es un sistema básico de entrada/salida que normalmente pasa inadvertido para

el usuario final de computadoras. Se encarga de encontrar el sistema operativo y
cargarlo en la memoria RAM. Posee un componente de hardware y otro de software;
este último brinda una interfaz generalmente de texto que permite configurar varias
opciones del hardware instalado en el PC, como por ejemplo el reloj, o desde qué
dispositivos de almacenamiento iniciará el sistema operativo (Microsoft Windows,
GNU/Linux, Mac OS X, etc.).

El BIOS gestiona al menos el teclado de la computadora, proporcionando incluso una

salida bastante básica en forma de sonidos por el altavoz incorporado en la placa base
cuando hay algún error, como por ejemplo un dispositivo que falla o debería ser
conectado. Estos mensajes de error son utilizados por los técnicos para encontrar
soluciones al momento de armar o reparar un equipo.

El BIOS antiguamente residía en memorias ROM o EPROM pero desde mediados de

los 90 comenzó a utilizarse memorias flash que podían ser actualizadas por el usuario.
Es un programa tipo firmware. El BIOS es una parte esencial del hardware que es
totalmente configurable y es donde se controlan los procesos del flujo de información
en el bus del ordenador, entre el sistema operativo y los demás periféricos. También
incluye la configuración de aspectos importantes de la máquina.

¿Qué es la BIOS?
 Share
 PINTEREST
 Email
Foto © Pixabay

 Tecnología
 Finanzas y negocios
 Educación y religión

by Angel Gutierrez
Updated April 06, 2019

El término BIOS viene de las siglas de Basic Input Output System (Sistema Básico de

Entrada/Salida). La BIOS es un elemento fundamental de cualquier PC y le da inicio y
chequea, durante el arranque, todos los componentes de hardware como el disco duro,
el teclado, la pantalla, el ratón y la memoria RAM. Además prepara el equipo para que
Windows se cargue y se ejecute. Físicamente es uno de los chips de la placa base o
motherboard.

En él está grabado el software (firmware) que regula lo que tiene que hacer y el modo
de hacerlo. En el manual de la placa suele indicarse su posición exacta en ella.

¿Có mo funciona?

El trabajo de la BIOS empieza justo en el momento en que enciendes el PC. Hace de

intermediaria entre el hardware (placa, procesador, RAM, discos, etc.) y Windows u
otros sistemas operativos.
Al arrancar el equipo el hardware y el software están separados. Ninguno de los dos
"sabe" que el otro existe. Tampoco Windows. La BIOS se encarga entre otras cosas de
resolver ese problema. Primero comprueba que está todo bien. Luego le dice al
hardware dónde buscar el sistema operativo. Y a Windows qué hardware hay y si está o
no disponible.

Si la BIOS detecta un problema grave ni siquiera deja que Windows se cargue. Eso da
una idea de lo esencial que es. Otras de sus tareas básicas son:

  Muestra información sobre el tipo y versión de BIOS y la clase y velocidad de la CPU, y

se chequea a sí misma.

 Comprueba la cantidad e integridad de la memoria RAM del sistema.

 Detecta e inicializa componentes y dispositivos del equipo: teclado, ratón, tarjeta
gráfica, disco duro, DVD, etc.
 Activa otras BIOS específicas, como la de la tarjeta de vídeo.
 Carga configuraciones variadas (como por ejemplo la hora y la fecha).

 Establece desde qué unidades puede arrancar el PC (disco duro, CD, USB, etc.).

La BIOS va informando de lo que hace mediante líneas de texto que aparecen, muy
deprisa, en la pantalla. Se les llama POST, por Power-On Self Test (auto-comprobación
en el arranque).
El POST de la BIOS indica también cómo acceder a su pantalla de configuración. En
PCs modernos el POST muestra además la tecla de acceso al menú de arranque (Boot
Menu). Es el modo más fácil de elegir desde dónde arrancar el PC (el disco duro, un
DVD, un USB, etc.)

Có mo configurar la BIOS

Muchas de las opciones de la BIOS pueden cambiarse. Se llama BIOS o CMOS Setup a
la pantalla que permite definir varias de las configuraciones de la BIOS. O cambiar las
que tiene por defecto.

Primero sigue estos pasos para entrar en la configuración. Accedes a una pantalla que en
general tiene un aspecto parecido al de la imagen de arriba. Suele estar en inglés y tener
estas secciones configurables:

 Main o Standard CMOS Features: Permite cambiar la hora y la fecha. También ver y

configurar varias opciones del disco duro u otras unidades de disco. Además muestra
informaciones sobre la BIOS, la CPU y la memoria. En BIOS modernas esas
informaciones a veces están en una sección aparte llamada Info.

 Advanced o Advanced BIOS Features: Activa o desactiva las funciones de red (LAN o

inalámbrica), el USB, el teclado numérico. Define el tipo de controlador del disco duro
(SATA, IDE). Hace que se muestre o no el POST de la BIOS. En equipos antiguos aquí se
cambia la secuencia de arranque del PC (lee Boot, más abajo). También opciones de la
CPU, la memoria o la propia BIOS, muchas de ellas orientadas a mejorar el
rendimiento.
 Security: Define, cambia o quita contraseñas para entrar en la BIOS Setup o en el
sistema. En modelos antiguos esas opciones se incluyen en secciones de
nombre Advanced BIOS Features y Set Password.
 Power o Power Management Setup: Gestiona las características de ahorro de energía
del PC. Por ejemplo, si la pantalla o el disco duro deben o no entrar en suspensión. O
cómo "despertar" el PC cuando entra en ese estado. Hay BIOS que tienen
un Hardware Monitor en esta sección o en una aparte, PC Health Status. Muestra
datos sobre la temperatura de la CPU o la caja, el voltaje o la velocidad de los
ventiladores. Y permite cambiar aspectos como el límite de temperatura para que se
active una alarma de aviso.

 Boot: Aquí se suele cambiar la secuencia de arranque, para definir desde qué unidades

debe arrancar el PC y en qué orden. En el Boot también se definen opciones que
aceleran el arranque, como el Quick/Silent Boot o el Boot Booster. Y si debe mostrarse
en el POST el mensaje sobre las teclas para entrar en la configuración de la BIOS.
 Exit: Aquí se dan varias opciones para salir de la BIOS Setup guardando o no los
cambios, para desechar las modificaciones y mantenerse en ella, o cargar las
configuraciones de fábrica si ha habido problemas con cambios que hayas hecho.

NOTA: Las opciones de arriba pueden encontrarse en secciones independientes con

nombres distintos. En ocasiones hay disponibles dos tipos de configuraciones de
fábrica: Load Fail-Safe Defaults (configuraciones básicas, muy estables) o Load
Optimized Defaults (configuraciones menos estables pero optimizadas para un
rendimiento mejor). En versiones antiguas hay configuraciones adicionales relacionadas
con los discos duros y otros dispositivos, o con las ranuras de tarjetas de la placa base.
Son opciones avanzadas que se recogen en Integrated Peripherals y PnP/PCI
Configurations.

¿Es bueno actualizar la BIOS?

Depende del caso. Hay dos razones básicas para que necesites hacerlo:

 Corregir problemas de todo tipo relacionados con la placa base o la BIOS en sí.
 Añadir funcionalidades. Como soporte de nuevos Windows, procesadores o discos
duros, mejora del rendimiento o de la compatibilidad del hardware o del software, etc.

Riesgos de actualizar la BIOS

Si haces la actualización mal puedes estropear sin solución la placa base y luego verte
obligado a comprar una nueva.

Es fundamental ser muy muy cuidadoso. También asegurarse de que no haya cortes de
luz hasta que hayas acabado con el proceso. Se recomienda no actualizarla a menos que
sea imprescindible. Si tienes que hacerlo acude a un servicio técnico o pide ayuda a un
usuario avanzado.

Ten siempre la precaución de hacer una copia de seguridad de tus cosas antes de
intentar actualizarla. La mejor opción en este sentido es crear una copia completa de
todo lo que hay en tu PC siguiendo estos pasos:

 Crear una imagen del sistema en Windows 7

 Crearla en Windows 8 u 8.1
 Crear la imagen en Windows 10

La mayoría de las BIOS modernas son del tipo Flash ROM y cualquier persona puede
actualizarlas mediante un archivo de instalación especial. Sigue estos pasos:

1. Averigua el modelo de tu placa base.

2. Ve al sitio web de su fabricante o del equipo y busca en él información sobre cómo
actualizarla. En general se explica de forma muy detallada.
3. Sigue las instrucciones al pie de la letra.

Cambiar la pila de la BIOS

Las configuraciones de la BIOS se conservan al apagar el PC porque se almacenan en

un chip de memoria llamado CMOS. Esa memoria se mantiene con una pequeña pila.
Consume tan poca energía que lo normal es no tener que cambiarla en toda la vida del
PC. Pero a veces hay que hacerlo cuando la pila se gasta. Si necesitas
cambiarla averigua el modelo de tu placa base. Después ve al sitio del fabricante de la
placa o de tu PC y haz una búsqueda de tu modelo de placa o de equipo; descarga su
manual y busca cómo sustituirla.
Pantalla de configuració n de la BIOS (BIOS Setup)

Se llama BIOS o CMOS Setup a la pantalla que permite definir varias de las
configuraciones de la BIOS. O cambiar las que tiene por defecto.

Primero sigue estos pasos para entrar en la configuración. Accedes a una pantalla que en
general tiene un aspecto parecido al de la imagen de arriba. Suele estar en inglés y tener
estas secciones configurables:

 Main o Standard CMOS Features

Permite cambiar la hora y la fecha. También ver y configurar varias opciones del disco
duro u otras unidades de disco. Además muestra informaciones sobre la BIOS, la CPU y
la memoria (en BIOS modernas esas informaciones a veces están en una sección
aparte llamada Info).
 Advanced o Advanced BIOS Features

Activar o desactivar las funciones de red (LAN o inalámbrica), el USB, el teclado

numérico. Definir el tipo de controlador del disco duro (SATA, IDE). Hacer que se
muestre o no el POST de la BIOS.

En equipos antiguos aquí se cambia la secuencia de arranque del PC (ve Boot, más
abajo). También opciones de la CPU, la memoria o la propia BIOS. Muchas de ellas
orientadas a mejorar el rendimiento.
 Security

Definir, cambiar o quitar contraseñas para entrar en la BIOS Setup o en el sistema. En

modelos antiguos esas opciones se incluyen en secciones de nombre Advanced BIOS
Features y Set Password.
 Power o Power Management Setup

Gestionar las características de ahorro de energía del PC. Por ejemplo, si la pantalla o
el disco duro deben o no entrar en suspensión. O cómo "despertar" el PC cuando entra
en ese estado.

Hay BIOS que tienen un Hardware Monitor en esta sección (o en una aparte, PC Health
Status). Muestra datos sobre la temperatura de la CPU o la caja, el voltaje o la
velocidad de los ventiladores. Y permite cambiar aspectos como el límite de
temperatura para que se active una alarma de aviso.
 Boot

Aquí se suele cambiar la secuencia de arranque. Para definir desde qué unidades debe
arrancar el PC y en qué orden.

En el Boot también se definen opciones que aceleran el arranque, como el Quick/Silent

Boot o el Boot Booster. Y si debe mostrarse en el POST el mensaje sobre las teclas para
entrar en la configuración de la BIOS.
 Exit

Suelen estar disponibles varias posibilidades: salir de la BIOS Setup guardando o no los
cambios, desechar las modificaciones y mantenerse en ella o cargar las
 configuraciones de fábrica si ha habido problemas con cambios que hayas hecho.

NOTA:
Estas opciones pueden encontrarse en secciones independientes con nombres algo
distintos. Y a veces hay disponibles dos tipos de configuraciones de fábrica: Load Fail-
Safe Defaults (configuraciones básicas, muy estables) o Load Optimized Defaults
(configuraciones menos estables pero optimizadas para un rendimiento mejor).

En versiones antiguas hay configuraciones adicionales relacionadas con los discos duros
y otros dispositivos, o con las ranuras de tarjetas de la placa base. Son opciones
avanzadas que se recogen en Integrated Peripherals y PnP/PCI Configurations.

¿Es bueno actualizar la BIOS?

Depende del caso. Hay dos razones básicas para necesitar hacerlo:

 Corregir problemas de todo tipo relacionados con la placa base o la BIOS en sí.
 Añadir funcionalidades. Como soporte de nuevos Windows, procesadores o discos
duros, mejora del rendimiento o de la compatibilidad del hardware o del software, etc.

ACTUALIZAR LA BIOS TIENE RIESGOS IMPORTANTES. Si lo haces mal puedes

estropear sin solución la placa base y tener que comprar una nueva. Es fundamental ser
muy muy cuidadoso. También asegurarse de que no haya cortes de luz hasta acabar.

NO la actualices salvo cuando sea imprescindible. Si tienes que hacerlo acude a un

servicio técnico o pide ayuda a un usuario avanzado.

Ten siempre la precaución de hacer una copia de seguridad de tus cosas ANTES de
intentar actualizarla. La mejor opción en este sentido es crear una copia completa de
todo lo que hay en tu PC siguiendo estos pasos:

 Crear una imagen del sistema en Windows 7

 Crearla en Windows 8 u 8.1
 Crear la imagen en Windows 10

La mayoría de las BIOS modernas son del tipo Flash ROM. Puede actualizarlas
cualquiera mediante un archivo de instalación especial. Primero averigua el modelo de
tu placa base. Luego ve al sitio web de su fabricante o del equipo. Busca en él
información sobre cómo actualizarla. En general se explica de forma muy detallada.
Sigue las instrucciones al pie de la letra.

Cambiar la pila de la BIOS

Las configuraciones de la BIOS se conservan al apagar el PC porque se almacenan en

un chip de memoria llamado CMOS. Esa memoria se mantiene con una pequeña pila.
Consume tan poca energía que lo normal es no tener que cambiarla en toda la vida del
PC. Pero a veces hay que hacerlo cuando la pila se gasta.
Si necesitas cambiarla averigua el modelo de tu placa base. Después ve al sitio del
fabricante de la placa o de tu PC. Haz una búsqueda por tu modelo de placa o de equipo
y descarga su manual. En él debe explicarse cómo sustituirla

El chipset de la placa base

Posted on 30 abril, 2012

El chipset son un conjunto de procesadores situados en la placa base pensados para que
funcionen como si fuera uno solo y realizar las funciones de la placa. Cada uno tiene
una misión específica y y hacen que sean los responsables de la comunicación entre los
demás elementos del equipo informático (disco duro, microprocesador, memoria,
etc…).

La arquitectura actual del chipset, denominada Puente Norte – Puente Sur

(NorthBridge-SouthBridge) está basada en una doble división estratégica funcional del
mismo en base a la velocidad de los tipos de dispositivos que se pueden conectar.
Northbridge: Aparece en las placas ATX y se situa en la parte norte de la placa junto a
la CPU y a la memoria. Se encarga de gestionar:

 La memoria
 Comunicación con el procesador
 Los puertos gráficos (AGP, PCI Express)
 Comunicación con los demás componentes del equipo a través del Southbridge.

Antiguamente los NorthBridge también gestionaban los puertos PCI aunque

actualmente los puertos PCI los gestiona el Southbridge. Por tanto del tipo de
Northbridge dependerá el tipo de procesador que admite la placa, la frecuencia del front
side bus (FSB), el adaptador gráfico y el tipo y frecuencia de la memoria.

Southbridge: el Southbridge no está directamente conectado a la CPU. La conexión a la

CPU es a través del Northbridge mediante el DMI, Direct Media Interface. Se suele
llamar concentrador de controladores de entrada salida o input-output controller hub
porque se encarga de controlar casi la totalidad de los elementos de entrada-salida del
equipo y algunas otras funcionalidades de baja velocidad. Se encarga de controlar los
siguientes elementos:

 Administración de potencia eléctrica

 La Bios
 Bus PCI e ISA
 Controlador DMA
 Controlador SATA o PATA
 Controlador de interrupciones
 Interfaz de sonido AC97
 Reloj en tiempo real
 Soporte Ethernet, RAID y USB.

Aunque algunos de los elementos anteriores son controlados por un chip independiente
como el puerto ethernet o el interfaz de sonido, es el Southbridge el que se encarga de la
coordinación de estos.

Resumiendo

El NorthBridge une los componentes del bus primario (host bus) y que suelen ser los de
mayor velocidad de transferencia: microprocesador, memoria y adaptador de vídeo;
suele ser de 64 bits y emplea frecuencias muy elevadas. El SouthBridge es en realidad
un puente para acceder a otros buses más lentos como PCI, IDE, o USB al que se
conectan la BIOS, el controlador del ratón y teclado o los puertos serie y paralelo. El
SouthBridge se une al NorthBridge mediante un bus propio llamado Hub Link.

Chipset
(Redirigido desde «Circuito integrado auxiliar»)

Ir a la navegación Ir a la búsqueda

Integrado de un conjunto NVIDIA, no tiene su disipador.

Un chipset (traducido como circuito integrado auxiliar) es el conjunto de circuitos

integrados diseñados con base en la arquitectura de un procesador (en algunos casos,
diseñados como parte integral de esa arquitectura), permitiendo que ese tipo de
procesadores funcionen en una placa base. Sirven de puente de comunicación con el
resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los
puertos USB, ratón, teclado, etc.1

Las placas base modernas suelen incluir dos integrados, denominados puente norte y
puente sur, y suelen ser los circuitos integrados más grandes después de la GPU y el
microprocesador. Las últimas placa base carecen de puente norte, ya que los
procesadores de última generación lo llevan integrado.

El chipset determina muchas de las características de una placa madre y por lo general
la referencia de la misma está relacionada con la del chip-set.

A diferencia del microcontrolador el procesador no tiene mayor funcionalidad sin el

soporte de un chip-set: la importancia del mismo ha sido relegada a un segundo plano
por las estrategias de mercadotecnia.
Funcionamiento

Chipset 875 de Intel, usado con procesadores Pentium 4 en encapsulado de pines.

El Chip-set es el que hace posible que la placa base funcione como eje del sistema,
dando soporte a varios componentes e interconectándolos de forma que se comuniquen
entre ellos haciendo uso de diversos buses.2Es uno de los pocos elementos que tiene
conexión directa con el procesador, gestiona la mayor parte de la información que entra
y sale por el bus principal del procesador, del sistema de vídeo y muchas veces de la
memoria RAM.

En el caso de los computadores PC, es un esquema de arquitectura abierta que establece

modularidad: el Chip-set debe tener interfaces estándar para los demás dispositivos.
Esto permite escoger entre varios dispositivos estándar, por ejemplo en el caso de los
buses de expansión, algunas tarjetas madre pueden tener bus PCI-Express y soportar
diversos tipos de tarjetas de distintos anchos de bus (1x, 8x, 16x).

En el caso de equipos portátiles o de marca, el chip-set puede ser diseñado a la medida y

aunque no soporte gran variedad de tecnologías, presentará alguna interfaz de
dispositivo.

La terminología de los integrados ha cambiado desde que se creó el concepto del chip-
set a principio de los años 1990, pero todavía existe equivalencia haciendo algunas
aclaraciones:

 El puente norte, northbridge, MCH (memory controller hub) o GMCH (graphic MCH), se
usa como puente de enlace entre el microprocesador y la memoria. Controla las
funciones de acceso hacia y entre el microprocesador, la memoria RAM, el puerto
gráfico AGP o el PCI-Express de gráficos, y las comunicaciones con el puente sur.3 Al
principio tenía también el control de PCI, pero esa funcionalidad ha pasado al puente
sur.
 El puente sur, southbridge o ICH (input controller hub), controla los dispositivos
asociados como son la controladora de discos IDE, puertos USB, FireWire, SATA, RAID,
 ranuras PCI, ranura AMR, ranura CNR, puertos infrarrojos, disquetera, LAN, PCI-Express
1x y una larga lista de todos los elementos que podamos imaginar integrados en la
placa madre. Es el encargado de comunicar el procesador con el resto de los
periféricos.4

En la actualidad los principales fabricantes de chip-sets son AMD, ATI Technologies

(comprada en 2006 por AMD), Intel, NVIDIA, Silicon Integrated Systems y VIA
Technologies.

El término chip-set en la electró nica

Circuito impreso de un DVD Philips, se puede apreciar el chipset MT1389 del fabricante
MediaTek y los pocos componentes auxiliares como el controlador de servos (abajo a la
izquierda) y la memoria flash (derecha).

También en electrónica se utiliza el término chip-set para referirse al circuito integrado

o conjunto de ellos que fueron diseñados específicamente para un equipo electrónico,
siendo imposible su utilización para otro propósito que no fuese el planificado por sus
fabricantes. Estos circuitos integrados albergan en su interior prácticamente la totalidad
de los componentes del dispositivo, requiriendo de unos pocos componentes adicionales
en el circuito impreso, difíciles o imposibles de integrar, como condensadores, cristales
de cuarzo, inductores o memorias RAM que ocupan una gran superficie del chip y
tienen una alta tasa de fallos en la fabricación. Tampoco se suelen integrar las memorias
flash donde se almacena el firmware.

Puente norte
Ir a la navegación Ir a la búsqueda
Un esquema típico de puente norte y puente sur. Diagrama de la comunicación entre
componentes de un sistema de cómputo

El puente norte (en inglés northbridge) es el circuito integrado más importante del
conjunto de chips (Chipset) que constituye el corazón de la placa base. Recibía el
nombre por situarse en la parte superior de las placas base con formato ATX y por tanto
no es un término utilizado antes de la aparición de este formato para computadoras de
escritorio. También es conocido como MCH (concentrador controlador de memoria) en
sistemas Intel y GMCH si incluye el controlador del sistema gráfico.

Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o
PCI-Express, memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge.
Su función principal es la de controlar el funcionamiento del bus del procesador, la
memoria y el puerto AGP o PCI-Express. De esa forma, sirve de conexión (de ahí su
denominación de "puente") entre la placa madre y los principales componentes del PC:
microprocesador, memoria RAM y tarjeta de vídeo AGP o PCI Express. Generalmente,
las grandes innovaciones tecnológicas, como el soporte de memoria DDR o nuevos
FSB, se implementan en este chip. Es decir, el soporte que tenga una placa madre para
determinado tipo de microprocesadores, memorias RAM o placas AGP estará limitado
por las capacidades del Northbridge de que disponga.

La tecnología de fabricación de un Northbridge es muy avanzada, y su complejidad,

comparable a la de un microprocesador moderno. Por ejemplo, en un Chipset, el
Northbridge debe encargarse de soportar el bus frontal de alta velocidad que lo conecta
con el procesador. Si pensamos en el bus de 400 MHz utilizado por ejemplo en el
último Athlon XP, y el de 800 MHz del Intel Prescott, nos damos cuenta de que es una
tarea bastante exigente. Además en algunas placas tienen un adaptador de vídeo
integrado lo que le añade trabajo al sistema. Debido a esto, la mayoría de los fabricantes
de placas madres colocan un disipador (a veces con un ventilador) encima del
Northbridge para mantenerlo bien refrigerado.

Antiguamente, el Northbridge estaba compuesto por tres controladores principales:

memoria RAM, puerto AGP o PCI Express y bus PCI. Hoy en día, el controlador PCI se
inserta directamente en el Southbridge ("puente sur"), y en algunas arquitecturas más
nuevas el controlador de memoria se encuentra integrado en el procesador; este es el
caso de los Athlon 64 o los Intel i7.

Los puentes norte tienen un bus de datos de 64 bit en la arquitectura X86 y funcionan en
frecuencias que van desde los 66 MHz de las primeras placas que lo integraban en 1998
hasta 1 GHz de los modelos actuales de SiS para procesadores AMD64

Véase también

Puente sur
Ir a la navegación Ir a la búsqueda

Arquitectura puente norte y puente sur.

Diagrama de la comunicación entre componentes de un sistema de cómputo

El Southbridge o puente sur, también conocido como Concentrador de

Controladores de Entrada/Salida (I/O Controller Hub, ICH), es un circuito integrado
que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas
otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no
está conectado a la CPU y se comunica con ella indirectamente a través del northbridge
- Puente Norte.

La funcionalidad encontrada en los southbridges actuales incluye soporte para:

 Bus PCI
 Bus ISA
 Bus SPI
 System Management Bus ( SMBus )
 Controlador DMA
 Controlador de Interrupciones
 Controlador IDE (SATA o PATA)
 Puente LPC
 Reloj en Tiempo Real - Real Time Clock
 Administración de potencia eléctrica APM y ACPI
 BIOS
 Interfaz de sonido AC97 o HD Audio.
Chip SouthBridge VIA

Adicionalmente el southbridge puede incluir soporte para Ethernet, RAID, USB y

Codec de Audio. El southbridge algunas veces incluye soporte para el teclado, el ratón y
los puertos seriales, sin embargo, aún en el 2007 los computadores personales (PC)
gestionaban esos recursos por medio de otro dispositivo conocido como Super I/O.

En los últimos modelos de placas el Southbridge integra cada vez mayor número de
dispositivos a conectar y comunicar por lo que fabricantes como AMD o VIA
Technologies han desarrollado tecnologías como HyperTransport o Ultra V-Link
respectivamente para evitar el efecto cuello de botella que se producía al usar como
puente el bus PCI.

Bateria de Computadora
2742 palabras 11 páginas

Ver más

PILA DE LA COMPUTADORA
DEFINICIÓN:
La pila es una pequeña batería de 3v (a veces 5v) la cual va en la placa madre del PC, la función
de la pila tipo botón es entregarle energía continua a la placa madre para que almacene la
información de los BIOS y ser guardada en la memoria RAM CMOS, cuando la pila se saca la
BIOS se resetean, existen varias pilas virtuales en cuestiones de memoria las utiliza el sistema
operativo.
-La Pila o Stack de la computadora es propiamente la memoria de la que dispone. Es una
estructura de datos de LIFO (Last In, First Out).
-Para fines prácticos se podría ver propiamente como un arreglo donde se va introduciendo los
datos y de ahí alimenta a los programas que corres en tu maquina.-Por ejemplo, si has …ver
más…

Si descubre que la fecha y la hora no son correcta o si realiza cambios en la configuración del
BIOS pero éstos no se guardarn, reemplace la batería con una equivalente.

Precaución
Existe el riesgo de explosión si la batería se reemplaza con una equivocada. Las baterías deben
reciclarse, cuando sea posible. Debe deshechar las baterías usadas según las regulaciones
locales para proteger el medio ambiente.

Para reemplazar la batería, siga estos pasos:

1. Apague los dispositivos periféricos conectados a la computadora. Desconecte el’s de
computadora cable de alimentación de la fuente de alimentación CA (tomacorriente de pared
o adaptador de alimentación).
2. Extraiga la cubierta de computadora.
3. Ubique la batería de la placa.
4. Con un destornillador plano mediano, saque suavemente la batería del conector. Observe la
orientación de los “ +” y “ -” en la batería.
5. Instale la nueva batería en el conector, colocando los “ +” y “ -” correctamente.
6. Coloque la cubierta de computadora.
Información general
¿Qué es el BIOS?
BIOS significa Sistema de entrada/salida básico (Basic Input/Output System). El BIOS (a veces
denominado CMOS) es el programa que controla el proceso de arranque del computadora. El
propósito del BIOS es identificar e inicializar procesador, la memoria, las unidades de disco
duro, unidades ópticas y otro hardware.
Cuando para actualizar

Qué es la pila de la placa base y porqué es importante

La pila de la placa base es generalmente una celda de moneda de litio CR2032. Este
tipo de batería, contrariamente a la creencia popular, no es recargable y tratar de
hacerlo puede provocar una explosión. Las placas base tienen circuitos que evitan que
las baterías se carguen y descarguen cuando se enciende el PC. Otros tipos comunes de
celdas de batería pueden durar periodos significativamente más largos o más
cortos, como el CR2016 más pequeño, que generalmente durará aproximadamente
un 40% menos que el CR2032. Las temperaturas más altas y el tiempo de apagado más
prolongado acortarán la vida útil de la batería.

Te recomendamos la lectura de nuestro artículo sobre Mejores placas bases del

mercado

Al reemplazar la celda de la batería, la hora del sistema y la configuración del

BIOS del CMOS pueden volver a los valores predeterminados. El restablecimiento
no deseado de la BIOS se puede evitar al reemplazar la celda de la batería con el
interruptor de alimentación de la PSU encendido y enchufado a la toma de corriente de
la pared. En las placas base ATX, al encender el interruptor de alimentación de la
PSU, se suministra alimentación de reserva de 5 V a la placa base para mantener
la memoria CMOS energizada durante el período de apagado.

Si bien la mayoría de las placas base tienen un lugar para una pila CMOS, algunos PCs
más pequeños, así como muchas tablets y portátiles, tienen un pequeño
compartimiento externo para la pila CMOS que se conecta a la placa base a través de
dos cables pequeños. Algunos dispositivos que utilizan CMOS incluyen
microprocesadores, microcontroladores y RAM estática (SRAM). Es importante
entender que CMOS y BIOS no son términos intercambiables para la misma cosa. Si
bien trabajan juntos para una función específica dentro del PC, son dos componentes
completamente diferentes.

Funciones de la pila en la placa base

La pila de la placa base se usa para funciones del sistema de bajo nivel, como
alimentar el reloj en tiempo real y almacenar la configuración de BIOS de un PC.
En los PCs más nuevos, la pila solo se puede usar para el reloj. Tradicionalmente, la
configuración de la BIOS se almacenaba en la memoria RAM CMOS, que era
alimentada por la pila cuando el PC estaba apagado. La pila era necesaria porque la
configuración se perdería si se perdía toda la energía, al igual que los datos en la RAM
se pierden cuando se pierde la energía. CMOS significa semiconductor complementario
de óxido de metal. En ocasiones, se hace referencia a CMOS como reloj de tiempo
real (RTC), RAM de CMOS, RAM no volátil (NVRAM), memoria de BIOS no
volátil o semiconductor de óxido metálico de simetría complementaria (COS-
MOS).

La pila mantiene el reloj en los PCs modernos

Los PCs modernos a menudo ya no usan CMOS RAM, sino que la configuración
del BIOS en una memoria no volátil, lo que significa que la configuración no
necesita energía constante para ser mantenida. Entonces, si muchos PCs ahora
almacenan la configuración del BIOS en una memoria no volátil que no necesita una
pila, ¿por qué las placas madre todavía vienen con pilas? Simple: las placas base
todavía incluyen un reloj en tiempo real (RTC). Este reloj funciona todo el tiempo,
ya sea que el equipo esté encendido o no. El reloj en tiempo real es esencialmente un
reloj de cuarzo, como los que usamos en las muñecas. Cuando el PC está apagado, la
pila proporciona energía para que funcione el reloj en tiempo real. Así es como tu
PC siempre sabe la hora correcta cuando lo enciendes.

Como todos sabemos por experiencia, las pilas no duran para siempre. Eventualmente,
una pila CMOS dejará de funcionar. Esto puede suceder entre dos y diez años a
partir de la fecha en que se fabricó la placa base. Si tu PC está encendido todo el
tiempo, su pila durará mucho más. Si está apagado la mayor parte del tiempo, su pila se
agotará antes, después de todo, estás usando más la pila.

Problemas cuando la pila falla

Si la pila falla en un PC antiguo que almacena su configuración de BIOS en

CMOS, verás mensajes de error como “Falla de la batería de CMOS”, “Error de
lectura de CMOS” o “Error de suma de comprobación de CMOS” cuando inicies el
equipo. También puedes ver más mensajes de error crípticos, como “Nueva CPU
instalada”, esto hace que la placa base no pueda recordar que la CPU se instaló
anteriormente, por lo que piensa que es nueva cada vez que se inicia. En un PC más
nuevo que almacena sus configuraciones de BIOS en una memoria no volátil, el equipo
puede arrancar normalmente, pero puede dejar de mantener un registro del tiempo
cuando se apaga.

Os resultará muy interesante la lectura de los siguientes tutoriales:

 Componentes de una placa base

 Batería de la placa base gastada: Principales síntomas
 Como cambiar la pila de la placa base paso a paso
Con esto finaliza nuestro artículo sobre pila placa base: que es la pila y cual es su
función. Puedes dejar un comentario si tienes alguna duda o quieres hacer una
sugerencia.

Fuente

makeuseof

Más información en: https://www.profesionalreview.com/2018/11/28/pila-placa-base-que-es-

funcion/

PCI. Peripheral Component Interconnect ("Interconexión de Componentes Periféricos")

consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente
a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los
llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se
ajustan en conectores. Si dejase de funcionar puede usarse el Adaptador USB-RJ45.

Historia

El trabajo sobre los PCI empezó en el laboratorio Intel en 1990 situado en Atlacomulco,
Mexico. PCI1.O el cual fue solamente una especificación a nivel de componentes fue
lanzado el 22 de junio de 1992.El PCI 2.O fue el primero en establecer el estándar para
el conector y el spot de la placa base, fue lanzado en 1993. El PCI 2.1 se lanzo al
mercado el 1 de junio de 1995.
PCI fue inmediatamente puesto al uso de los servidores reemplazando MCA y EISA
como opción al bus de expansión.

En PC fue más lento en reemplazar al VESA Local Bus y no ganó la suficiente

penetración en el mercado hasta después del 1994 con la segunda generación de los
Pentium. Para 1996 el VESA se extinguió y las compañías reemplazaron hasta en los
computadores 80486. Apple adoptó el PCI para el Power Macintosh (reemplazando al
NuBus) a mediados de 1995 y el Performa (reemplazando a LC PDS) a mediados de
1996.

Nuevas versiones PCI añadieron características y mejoras en el rendimiento incluyendo

un estándar a 66MHz 3.3V y otro de 133MHz llamados PCI-X. Ambos PCI-X1.0b y
PCI-X2.0 son compatibles con sus predecesores. Con la introducción de la versión serial
PCI Express en el 2004, los fabricantes de placas base van incluyendo cada vez menos
ranuras PCI a favor del nuevo estándar, aunque todavía es común ver ambas interfaces
implementadas.
Auto Configuració n

El PCI tiene 2 espacios de dirección separados de 32-bit y 64-bit correspondientes a la

memoria y puerto de dirección de entrada/salida de la familia de procesadores de X86.
El direccionamiento es asignado por el Software. Un tercer espacio de dirección
llamado PCI Configuration Space, el cual utiliza un esquema de direccionamiento
corregido que permite al software determinar la cantidad de memoria y espacio de
direcciones entrada/salida necesitado por cada dispositivo. Cada dispositivo que
conectas puede solicitar hasta seis áreas de espacio de memoria o espacios de puerto
entrada/salida a través de su registro de espacio de configuración.

En el típico sistema el Firmware (o Sistema operativo) consulta todos los PCI al inicio
(vía espacio configuración PCI) para averiguar que dispositivos están presentes y que
recursos y dice a cada dispositivo cual es su alojamiento. El espacio de configuración de
PCI también contiene una pequeña cantidad de información de cada dispositivo el cual,
ayuda al sistema operativo a elegir sus drivers o al menos tener un diálogo acerca de la
configuración del sistema.

Los dispositivos pueden tener una ROM que contiene códigos ejecutables para los x86 o
procesadores PA-RISC, un driver Open Firmware o un driver EFI. Estos son
típicamente necesarios para dispositivos usados durante el inicio del sistema, antes de
que sus drivers sean cargados por el sistema operativo.

Además son PCI Latency Timers que son un mecanismo para el dispositivo del PCI
Bus-mastering para compartir el bus PCI de manera más justa. Donde ‘justa’ en este
caso significa que los dispositivos no usaron grandes porciones del ancho de banda del
bus PCI disponible, que otros no sean capaces e conseguir y necesarios para el trabajo.
Nota, esto no aplica al PCIE.

El modo de funcionamiento de esto es porque cada dispositivo PCI puede operar en

modo bus-master que es requerido para implementar un reloj, llamado reloj de latencia
que limita el tiempo que cada dispositivo puede ocupar el bus PCI. Cuando el contador
alcanza el 0 el dispositivo es solicitado para abandonar el bus. Si no hay ningún otro
dispositivo esperando la propiedad del bus puede simplemente volver a obtenerlo y
transferir más datos.

Hay una herramienta de latencia de PCI disponible. Puedes usar un motor de búsqueda
para la última versión. Esta herramienta podrá cambiar/establecer la latencia para
cualquier PCI.

Especificaciones hardware

Típica tarjeta PCI de 32 bits. En este caso, una controladora SCSI de Adaptec. Estas
especificaciones representan a la versión de PCI más comúnmente usada en los PC
• Reloj de 33,33 MHz con transferencias síncronas

 Ancho de bus de 32 bits o 64 bits

 Tasa de transferencia máxima de 133 MB por segundo en el bus de 32 bits (33,33 MHz
× 32 bits ÷ 8 bits/byte = 133 MB/s)
 Tasa de transferencia máxima de 266 MB/s en el bus de 64 bits.
  Espacio de dirección de 32 bits (4 GB)
 Espacio de puertos I/O de 32 bits (actualmente depreciado)
 256 bytes de espacio de configuración.
 3,3 V o 5 V, dependiendo del dispositivo
 reflected-wave switching

Variantes convencionales de PCI

 Cardbus es un formato PCMCIA de 32 bits, 33 MHz PCI

 Compact PCI, utiliza módulos de tamaño Eurocard conectado en una placa hija PCI.
 PCI 2.2 funciona a 66 MHz (requiere 3,3 voltios en las señales) (índice de transferencia
máximo de 503 MiB/s (533MB/s).
 PCI 2.3 permite el uso de 3,3 voltios y señalizador universal, pero no soporta los 5
voltios en las tarjetas.
 PCI 3.0 es el estándar final oficial del bus, con el soporte de 5 voltios completamente
quitado.
 PCI-X cambia el protocolo levemente y aumenta la transferencia de datos a 133 MHz
(índice de transferencia máximo de 1014 MiB/s).
 PCI-X 2.0 especifica un ratio de 266 MHz (índice de transferencia máximo de 2035
MiB/s) y también de 533 MHz, expande el espacio de configuración a 4096 bytes,
añade una variante de bus de 16 bits y utiliza señales de 1,5 voltios.
 Mini PCI es un nuevo formato de PCI 2.2 para utilizarlo internamente en los portátiles.
 PC/104-Plus es un bus industrial que utiliza las señales PCI con diferentes conectores.
 Advanced Telecommunications Computing Architecture (ATCA o AdvancedTCA) es la
siguiente generación de buses para la industria de las telecomunicaciones.
 PXI es la extensión del bus PCI para instrumentación y control.

Tarjeta de tamañ o completo

La tarjeta original de PCI “tamaño completo” tiene un grosor de unos 107 mm (4.2
pulgadas) y una largo de 312 mm (12.283 pulgadas). La altura incluye el conector de
borde de tarjeta. Sin embargo, las tarjetas PCI más modernas son de medio cuerpo o
más pequeñas (mirar debajo) y a muchos ordenadores personales no se les pueden
encajar una tarjeta de tamaño llena.

La Tarjeta backplate

Además de estas dimensiones el tamaño del Backplate está también estandarizado. El

backplate es la pieza de metal situada en el borde que se utiliza para fijarla al chasis y
contiene los conectores externos. La tarjeta puede ser de un tamaño menor, pero el
backplate debe ser de tamaño completo y localizado propiamente. Respecto del anterior
bus ISA, está situado en el lado opuesto de la placa para evitar errores.
La tarjeta de extensió n “de medio cuerpo” (de facto está ndar)

Esto es de hecho el estándar práctico en la actualidad - la mayoría de las tarjetas

modernas PCI son aptas dentro de estas dimensiones.
• Anchura: 0.6 pulgadas (15.24 mm) • Profundidad: 6.9 pulgadas (175.26 mm) • Altura:
4.2 pulgadas (106.68 mm)

La tarjeta de perfil bajo (altura media)

La organización PCI ha definido un estándar para tarjetas "de perfil bajo" que es
básicamente apto en las gamas siguientes:

 Altura: 1.42 pulgadas (36.07 mm) a 2.536 pulgadas (64.41 mm)

 Profundidad: 4.721 pulgadas (119.91 mm) a 6.6 pulgadas (167.64 mm)

El anaquel también es reducido en altura a un estándar de 3.118 pulgadas (79.2 mm). El

anaquel más pequeño no encaja en un ordenador personal estándar. Muchos fabricantes
solucionan esto suministrando ambos tipos de anaquel (los anaqueles típicamente son
atornillados a la tarjeta entonces el cambio de ellos no es difícil).

Éstas tarjetas pueden ser conocidas por otros nombres como "delgado".

 perfil bajo PCI FAQ

 perfil bajo PCI Especificación

Mini PCI

Mini PCI fue añadida a la versión 2.2 PCI para el empleo en ordenadores portátiles y
usa un bus de 32 bits, de 33 MHz con conexiones impulsadas (3.3 V sólo) y el apoyo al
bus que domina y DMA. El tamaño estándar para tarjetas Mini PCI es aproximadamente
1/4 de sus similares de tamaño natural. Como no hay ningún acceso externo a la tarjeta
de la misma manera que hay para el escritorio de las tarjetas PCI, las Mini PCI
generalmente son limitadas en las funciones que ellos pueden realizar.

Muchos dispositivos Mini PCI fueron desarrollados con la Tecnología Wi-Fi, Ethernet
Rápida, Bluetooth, Módems (a menudo Winmodems), tarjetas de sonido, aceleradores
Criptográficos, SCSI, IDE/ATA, SATA tarjetas de combinación y reguladores. Las
tarjetas regulares PCI pueden ser usadas con el Hardware Mini PCI-equipado y
viceversa, usando de-Mini PCI a PCI y de PCI-a los-Mini PCI convertidores .Mini PCI
ha sido reemplazado por PCI Express Tarjeta Mini.

Los detalles técnicos de tarjetas Mini PCI

Las tarjetas Mini PCI tienen un consumo máximo de 2W, que también limita la
funcionalidad que puede ser puesta en práctica en este factor de forma. Requieren que
ellos también apoyen el CLKRUN# PCI, la señal solía comenzar y parar el reloj de PCI
para objetivos de dirección de poder.

Hay tres factores de forma de tarjeta: Tipo I, Tipo II, y Tipo III. El conector de tarjeta
usado para cada tipo incluye: El tipo I y II usan un conector de colocación de 100 pines,
mientras el Tipo III emplea un conector de borde de 124 pines, p. ej: el conector para
Tipo I y II se diferencian por esto del Tipo III, donde el conector está sobre el borde de
una tarjeta, como con un SO-DIMM.

Los 24 pines adicionales proporcionan las señales suplementarias requeridas a la ruta de

entada salida por atrás del sistema conector (audio, el eslabón de corriente alterna, el
LAN, el interfaz de línea telefónica). El tipo II de tarjetas tienen montados los
conectores RJ11 Y RJ45. Estas tarjetas deben ser localizadas en el borde del ordenador
o la estación que se atraca de modo que el RJ11 y puertos RJ45 puedan ser montados
para el acceso externo.

Otras variaciones físicas

Los típicos sistemas de consumidores especifica "ranuras N x PCI " sin especificar las
dimensiones reales del espacio disponible. En algunos pequeños sistemas de factor de
forma, esto no es suficiente aún para que las tarjetas PCI "de medio cuerpo" entren en
dicha ranura. A pesar de esta limitación, estos sistemas son todavía útiles porque
muchas tarjetas PCI modernas son bastante más pequeñas que las de medio cuerpo.

Tarjeta de pulsació n

Las típicas tarjetas PCI presentan una o dos muescas claves, según su voltaje señalado.
Las tarjetas que requieren 3.3 voltios tienen una muesca de 56.21mm al frente de la
tarjeta (donde están los conectores externos), mientras aquellos requieren 5 voltios
tienen una de muesca 104.47mm del frente de la tarjeta. Las llamadas " tarjetas
Universales " tienen ambas muescas claves y pueden aceptar los dos tipos de señal.

Fuentes

En informática, Accelerated Graphics Port o AGP (en español "Puerto de gráfico

acelerado") es una especificación de bus que proporciona una conexión directa entre el
adaptador de gráficos y la memoria. Es un puerto (puesto que solo se puede conectar un
dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en
1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que
usaban el bus PCI.2 El diseño parte de las especificaciones del PCI 2.1.

Índice

 1 Uso
 2 Versiones
  3 Consumo de energía
 4 Pines del conector
 5 Véase también
 6 Notas
 7 Referencias
o 7.1 Bibliografía
 8 Enlaces externos

Uso

El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su

arquitectura solo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a
un lado de las ranuras PCI.4

A partir de 2006, el uso del puerto AGP ha ido disminuyendo con la aparición de una
nueva evolución conocida como PCI-Express, que proporciona mayores prestaciones en
cuanto a frecuencia y ancho de banda. Así, los principales fabricantes de tarjetas
gráficas, como ATI/ AMD y nVIDIA, han ido presentando cada vez menos productos
para este puerto.

Versiones
AGP y PCI: buses de 32-bit operando a 66 y 33 MHz respectivamente

Especificación Voltaje Reloj Velocidad Transferencias/reloj Tasa (MB/s)

PCI 3.3/5 V 33 MHz — 1 133

PCI 2.1 3.3/5 V 33/66 MHz — 1 266

AGP 1.0 3.3 V 66 MHz 1× 1 266

AGP 1.0 3.3 V 66 MHz 2× 2 533

AGP 2.0 1.5 V 66 MHz 4× 4 1066

AGP 3.0 0.8 V 66 MHz 8× 8 2133

AGP 3.5* 0.8 V 66 MHz 8× 8 2133

Consumo de energía
Energía consumida por AGP

Tipo de ranura 3.3 V 5 V 12 V 3.3 V Aux 1.5 V 3.3 Vi 12 Vi Energía total

AGP 6 A 2 A 1 A 0.375 mA 2 A - - 48.25 Wii

AGP Pro110 7.6 A 9.2 A 50 a 110 W

AGP Pro50 7.6 A 4.17 A 25 a 50 W

Pines del conector

El conector AGP contiene la mayoría de las señales del bus PCI, más algunos
agregados. El conector tiene 66 contactos sobre cada lado, aunque cuatro se removieron
para el espacio de la clave. El Pin 1 es el más cercano al conjunto I/O (entrada/salida), y
los lados B y A figuran en la tabla, orientándose hacia abajo en el conector de la placa
base.

Los contactos están espaciados en intervalos de 1 mm, sin embargo están ubicados en
dos filas verticales intercaladas de forma tal que hay 2 mm de espacio entre los pines de
cada fila. Los contactos del lado A están con una numeración impar, los del lado B con
numeración par están en la fila de abajo (1.0 a 3.5 mm desde el borde de la tarjeta). Los
otros contactos están en la fila de arriba (3.7 a 6.0 mm desde el borde de la tarjeta).

Pines del conector AGP1:955:231–36:50

Pin Lado B Lado A Observaciones

Alerta de sobrecorriente del puerto USB (abreviación del término

1 OVERCNT# +12 V
overcurrent que significa sobrecorriente)

La tarjeta pone la señal en baja para indicar que utiliza 1.5 V (AGP
2 +5 V TYPEDET#
2.0 4x)

La tarjeta pone la señal en baja para indicar el uso de 0.8 V (AGP

3 +5 V GC_DET#
3.0 8x)

4 USB+ USB− Pines USB para pasar hacia el monitor

5 Ground Ground

6 INTB# INTA# Líneas de inrrupción (drenaje abierto)

7 CLK RST# Reloj de 66 MHz, Reinicio del Bus

Requerimiento de Bus desde la tarjeta, y grant desde la placa

8 REQ# GNT#
base

9 +3.3 V +3.3 V

10 ST[0] ST[1] Estatus AGP (válido minetras GNT# está bajo)

La placa base lo pone en cero para indicar el uso de 0.8 V (AGP 3.0
11 ST[2] MB_DET#
8x)

Búfer de lectura lleno, Requerimiento de ''Pipeline'', inversión de

12 RBF# PIPE# DBI_HI
bus de datos[31:16]

13 Ground Ground

14 DBI_LO WBF# Inversión de bus de datos [15:0], búfer de escritura lleno

15 SBA[0] SBA[1]

16 +3.3 V +3.3 V

17 SBA[2] SBA[3]

18 SB_STB SB_STB# Dirección de bus de banda lateral

19 Ground Ground

20 SBA[4] SBA[5]

21 SBA[6] SBA[7]

22 Reserved Reserved

23 Ground Ground
Espacio de la clave para tarjetas AGP de 3.3 V
24 +3.3 V aux Reserved

25 +3.3 V +3.3 V

26 AD[31] AD[30]

27 AD[29] AD[28]

28 +3.3 V +3.3 V

29 AD[27] AD[26]

30 AD[25] AD[24]

31 Ground Ground

32 AD_STB[1] AD_STB[1]#
Bus de datos/direcciones (la mitad de arriba)
33 AD[23] C/BE[3]#

34 Vddq Vddq

35 AD[21] AD[22]

36 AD[19] AD[20]

37 Ground Ground

38 AD[17] AD[18]

39 C/BE[2]# AD[16]

40 Vddq Vddq 3.3 o 1.5 V

41 IRDY# FRAME# Iniciador listo, Transferencia en progreso

42 +3.3 V aux Reserved Espacio de la clave para tarjetas AGP de 1.5 V

43 Ground Ground

44 Reserved Reserved

45 +3.3 V +3.3 V

46 DEVSEL# TRDY# Objetivo seleccionado, Objetivo listo

47 Vddq STOP# Objetivo requiere parada

48 PERR# PME# Error de paridad, evento de administración de energía (opcional)

49 Ground Ground

Error de sistema, paridad par para transacciones PCI (1x)

50 SERR# PAR
únicamente

51 C/BE[1]# AD[15]

52 Vddq Vddq

53 AD[14] AD[13]

54 AD[12] AD[11]

55 Ground Ground

56 AD[10] AD[9]

57 AD[8] C/BE[0]#

58 Vddq Vddq Bus de datos/direcciones (mitad de abajo)

59 AD_STB[0] AD_STB[0]#

60 AD[7] AD[6]

61 Ground Ground

62 AD[5] AD[4]

63 AD[3] AD[2]

64 Vddq Vddq

65 AD[1] AD[0]

66 Vregcg Vrefgc Referencias de voltajes de entrada/salida

Leyenda

Ground pin Referencia de 0 Volt

Power pin Fuente de energía para la tarjeta AGP

 Output pin Salida de la tarjeta AGP, la señal es recibida por la placa base

Initiator output Salida del maestro/iniciador, recibido por el objetivo

Puede ser manipulado por el iniciador o el objetivo, dependiendo de la

I/O signal
operación

Target output Manipulado por el objetivo, recibido por el iniciador/maestro

Input Entrada manejada por la placa base, recibido por la tarjeta AGP

Open drain Puede ser puesta a un estado bajo y/o sensado por la tarjeta o la placa base

Reserved No utilizada actualmente, no conectar

Las señales PCI omitidas son:

 La fuente de alimentación de −12 V

 Los requerimientos de interrupción tercero y cuarto (INTC#, INTD#)
 Los pines JTAG (TRST#, TCK, TMS, TDI, TDO)
 Los pines del SMBus (SMBCLK, SMBDAT)
 El pin IDSEL; una tarjeta AGP conecta AD[16] a IDSEL internamente
 Los pines de extensión de 64-bit (REQ64#, ACK64#) y 66 MHz (M66EN)
 El pin LOCK# para bloquear el soporte de transacción

Las señales que se agregan son:

 Deshabilitación de Datos AD_STB[1:0] (y AD_STB[1:0]# en AGP 2.0)

 Bus de direcciones de banda lateral SBA[7:0] y SB_STB (y SB_STB# en AGP 2.0)
 Las señales de estado ST[2:0]
 USB+ y USB− (y OVERCNT# en AGP 2.0)
 La señal PIPE# (removida en AGP 3.0 para señales de 0.8 V )
 La señal RBF#
 Los pines TYPEDET#, Vregcg y Vreggc (AGP 2.0 para señales de 1.5V)
 Las señales DBI_HI y DBI_LO (AGP 3.0 únicamente para señales de 0.8 V)
 Los pines GC_DET# y MB_DET# (AGP 3.0 para señales de 0.8V)
 La señal WBF#l (extensión de escritura rápida de AGP 3.0)
 AGP
Accelerated Graphics Port
 Ranura de AGP (naranja, arriba) y ranuras PCI 2.2
(azul, abajo)
Información
Fecha de
199612
creación
Desarrollador Intel
Descontinuación 2004
Datos técnicos
Ancho en bits 32
Número de
uno por ranura
dispositivos
Velocidad de
hasta 2133 MB/s
transferencia
Tipo de bus Paralelo
Estandarización
Estándar 1.0, 2.0, 3.0, Pro 1.0, Pro 1.1a
Cronología
Peripheral
Component AGP PCI Express
Interconnect

Tarjeta AGP
Compatibilidad, llaves AGP en la tarjeta (arriba), en la
ranura (abajo).3
[editar datos en Wikidata]

En informática, Accelerated Graphics Port o AGP (en español "Puerto de gráfico

acelerado") es una especificación de bus

Qué es el socket de un procesador?

 Share
 PINTEREST
 Email

Iam Cummings/Getty Images

 Tecnología
 Finanzas y negocios
 Educación y religión

by Angel Luis Sanchez Iglesias

Updated June 23, 2019
El socket es el conector de la placa base sobre el que se coloca el procesador, de ahí ese
nombre que en castellano significa enchufe. Su función, es dar corriente eléctrica al
micro, servir de anclaje y permitir la comunicación entre este y los demás componentes
del sistema.

Debido a esta forma de conectar los procesadores podemos quitar y poner diferentes
micros, a veces incluso de distintas familias, sin tener que cambiar de placa base.

Cada procesador sólo se conecta a un tipo de socket, haciendo imposible conectar, por
ejemplo, un procesador Intel en un socket de AMD. Los laptops o portátiles, como
norma general no utilizan socket, aunque algunos tienen algo parecido ya que se usan
otros sistemas que ocupan menos espacio.

Tiempo de vida del socket

Normalmente cada socket solo sirve para una o dos familias y a una generación, con lo
cual su tiempo de vida suele ser bastante corto. Una de sus características principales
son las conexiones que ofrece al procesador. El socket está conectado a la placa por una
serie de hilos de cobre a los que denominamos pines. A través de ellos se realizan todas
las comunicaciones con el exterior. Dependiendo del número de conexiones el
procesador podrá tener más elementos integrados y ofrecer un mayor ancho de banda
hacia los otros elementos del sistema.

Modelos de sockets má s comunes

 Socket AM3+: Pensado para la familia AMD FX de arquitectura Bulldozer. Es capaz de

soportar micros más antiguos. AMD suele tener en cuenta a sus clientes en este caso,
no actualizando los sockets tan a menudo como hace Intel. Esto provoca que tengas
que comprar una placa base con casi cada nuevo procesador.

 Socket FM1: Introducido en Julio de 2011. Pensado para los procesadores AMD A

series primero anteriores a Piledriver, y también para ciertos tipos de Athlon II, E2
Series y Sempron. Tiene 905 pines, y surge debido a la necesidad de soportar las
nuevas tarjetas graficas integradas.
 Socket FM2: Acompaña a los procesadores AMD A series basados en Piledriver. Por lo
tanto tiene que tener soporte para la tarjeta gráfica integrada y el controlador de
memoria. En este caso AMD se ha dado mucha prisa en cambiar el socket.

 Socket 2011: Intel los utiliza en sus procesadores Sandy Bridge E. En este caso no tiene
tarjeta gráfica integrada. Controlador de memoria integrado. 2011 pines.
 Socket 1155: Lanzado en Enero de 2011. Utilizada por tanto por los Intel Core de
Segunda Generación, y los de Tercera Generación o Sandy e Ivy Bridge. Tiene 1155
contactos.
 Socket 1150: Usado por los Intel Core de cuarta generación también denominados
Haswell y los de quinta, Broadwell.
 Socket 1151: El usado por los Intel Core de quinta generación también denominados
Skylake.


 Procesadores Intel Core de Tercera o Cuarta Generación, ¿Cuál comprar?

¿Cuál procesador tienes dentro de tu PC?

Procesador, ¿Qué es, cómo funciona y cuál comprar?

Historia procesadores Intel Core i3, i5 e 7

AMD A8-3850 vs. Intel i5-2500


 Diferencias entre los chipsets 990 FX, 990 X, 990 G o 970 de AMD

¿Qué es un procesador AMD Phenom II?

Diferencias entre un procesador Core de Quinta y uno de Sexta Generación

Tecnología

¿Qué es un procesador AMD APU serie A?

¿Qué es un procesador Intel i3?


 Procesadores Intel Core i7 de Tercera Generación para laptops

¿Qué es un procesador AMD A4?

Procesador, ¿Qué es, cómo funciona y cuál comprar?

Información sobre Intel i5 2410M

Características del Intel i5
