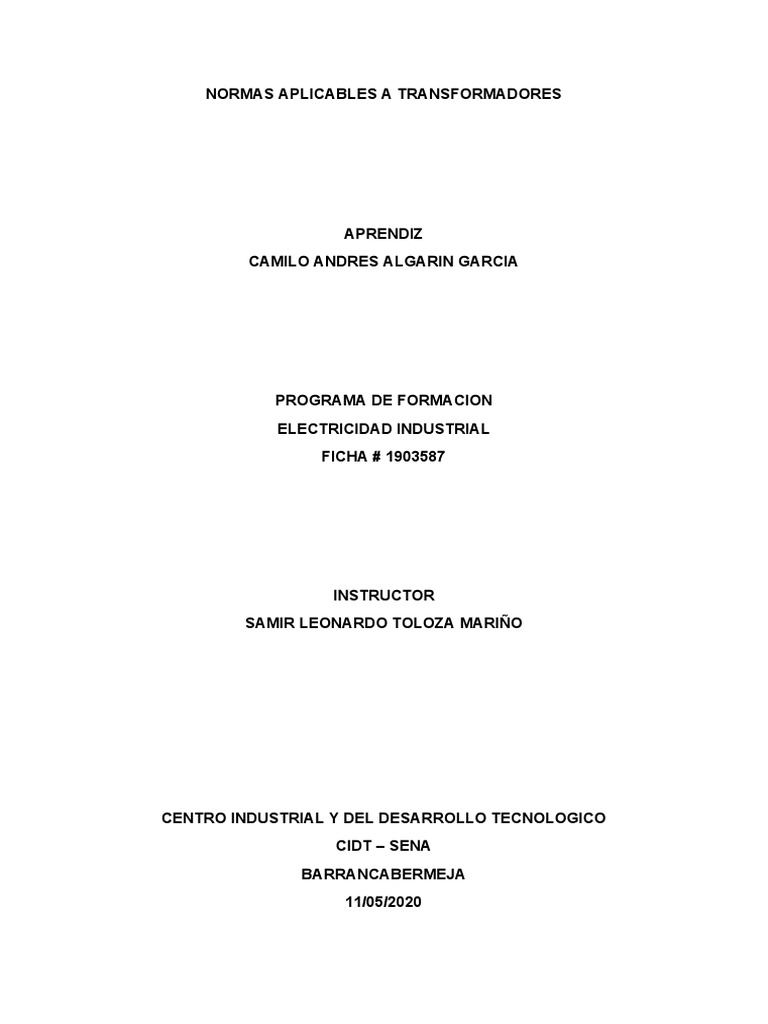

NORMAS APLICABLES A TRANSFORMADORES
APRENDIZ
CAMILO ANDRES ALGARIN GARCIA
PROGRAMA DE FORMACION
ELECTRICIDAD INDUSTRIAL
FICHA # 1903587
INSTRUCTOR
SAMIR LEONARDO TOLOZA MARIÑO
CENTRO INDUSTRIAL Y DEL DESARROLLO TECNOLOGICO
CIDT – SENA
BARRANCABERMEJA
11/05/2020
NORMA DESCRIPCIÒN
IEC 60905 Guía de carga para los transformadores de potencia
tipo seco.
IEC 60815 Guía para la elecció n de los aisladores respecto a sus
condiciones de contaminació n.
IEC 60726 Transformadores de potencia tipo seco.
IEC 60606 Guía de aplicació n para los transformadores de
potencia.
IEC 60551 Determinació n del nivel de ruido de los
transformadores y reactancias.
IEC 60529 Grados de protecció n proporcionados por los
envolventes (Có digo IP).
IEC 60354 Guía de cargas para transformadores de potencia
sumergidos en aceites.
IEC 60137 Aisladores pasantes para tensiones alternas superiores
a 1000 V.
IEC 60076-5 T/F de potencia. Parte 5: Aptitud para soportar
cortocircuitos.
IEC 60076-3-1 T/F. parte 3: Niveles de aislamiento ensayos
dieléctricos. Distancias de aislamiento en el aire.
IEC 60076-3 T/F. Parte 3: Niveles de aislamientos y ensayos
dieléctricos.
IEC 60076-2 T/F. Parte 2: Calentamiento.
IEC 60068-3-3 Ensayos ambientales. Parte 3: Guía. Métodos de ensayo
sísmicos aplicable
IEC 60137 Aisladores pasantes para tensiones alternas superiores
a 1000V
IEC 60044-1 Transformadores de corriente
IEC 60214 Cambiadores de derivaciones bajo carga (CDBC)
IEC 60542 Guía de aplicació n para cambiadores de derivaciones
bajo carga
IEC 60060 Técnicas de prueba en alta tensió n
IEC 60296 Especificaciones para aceites minerales nuevos para
transformadores y equipos de maniobra
IEC 604475 Método de muestreo para líquidos eléctricos
ASTM D 3487 Especificaciones para aceite mineral aislante usado en
aparatos eléctricos
IEC 60354 Guia de cargabilidad para transformadores de potencia
inmersos en aceite
ASTM B117, D2247, D2794, D3359 Requerimientos de pintura del transformador
NORMA DESCRIPCIÒN
NTC 1490:2016 Electrotecnia. Accesorios para transformadores monofásicos
de distribución con potencias entre 5kva y 167 kva, tipo poste.
ESTADO: Establece los requisitos para accesorios normales
VIGENTE que deben llevar los transformadores monofásicos
de distribución autor refrigerados sumergidos en
líquido aislante con potencias nominales entre 5 kva
y 167 kva, tensión de serie del devanado de alta
tensión.
NTC 532:1999 Transformadores. Aptitud para soportar el cortocircuito.
ESTADO: Establece las condiciones mecánicas y térmicas de
VIGENTE cortocircuito que deben soportar los transformadores
de distribución, de potencia y reguladores, inmersos
en líquido.
NTC 5979:2013 Electrotecnia. Transformadores monofásicos y trifásicos.
Determinación de los niveles de presión sonora, intensidad
ESTADO: sonora y potencia sonora. Define los métodos de
VIGENTE medición de presión sonora e intensidad sonora,
para la determinación de los niveles de potencia
sonora en transformadores eléctricos.
NTC 5977:2013 Transformadores. Agrupamiento de transformadores de
distribución hasta 800 kva. Esta norma agrupa y
ESTADO: establece condiciones procedimentales en el
VIGENTE proceso de evaluación de conformidad con norma de
los transformadores de distribución hasta 800 kva,
con el fin de simplificarlo.
NTC 3445:2019 Electrotecnia. Transformadores trifásicos autorrefrigerados,
tipo seco abierto y encapsulado en resina. Corriente sin carga,
ESTADO: eficiencia y tensión de cortocircuito. Esta norma establece
VIGENTE los valores máximos declarados permisibles de
corriente sin carga (Io), tensión de cortocircuito Uz y
establece los valores mínimos de eficiencia para
transformadores trifásicos autorrefrigerados, tipos
secos abiertos y encapsulados en resina.
NTC 3582:1994 Electrotecnia. Guía para la puesta a tierra de transformadores
ESTADO: con tensión de serie 15 kv. Contiene definiciones,
VIGENTE condiciones del aterrizado, resistividad del terreno,
REAPROBADO instalación de pararrayos, cálculo y medida de la
resistencia de puesta a tierra.
NTC 4091:1997 Transformadores de potencia para equipo electrónico.
Establece especificaciones para transformadores de
ESTADO: potencia, monofásicos, con núcleo de hierro, con una
VIGENTE salida no mayor de 1 kva, para operación a una
frecuencia de 60 hz, previstos para ser usados
principalmente en equipo electrónico.
NTC 5074:2013 Transformadores de distribución monofásicos tipo pedestal,
autorrefrigerados; 167 kva y menores; con compartimiento;
ESTADO: para uso con conectores de alta tensión, aislados, separables,
VIGENTE para proveer frente muerto (lado de alta tensión). Esta
norma tiene como propósito servir de base para
determinar el desempeño, la intercambiabilidad y
seguridad del equipo descrito, y ayudar en la
selección apropiada de cada equipo.
NTC 5081:2002 Seguridad de los transformadores. Aplica a los
ESTADO: transformadores para juguetes con una tensión
VIGENTE primaria asignada no superior a 250 v en corriente
alterna.
NTC 1759:2003 Electrotecnia. Empaques elastomericos resistentes al aceite
ESTADO: para transformadores eléctricos. Establece los requisitos
VIGENTE mínimos que deben cumplir los materiales para
empaquetaduras de transformadores.
NTC 6328:2019 Verificación inicial y posterior de transformadores para
instrumentos de medida. Esta norma ha sido elaborada
ESTADO: con el fin de establecer los requisitos para el ensayo
VIGENTE de exactitud (calibración) que se debe realizar a los
transformadores para instrumentos de medida para
propósitos de verificación inicial; así como, para
propósitos de verificación posterior de los
transformadores en funcionamiento.
NTC 2501-2:2018 Electrotecnia. Herrajes conectores para terminales con
tensión de serie menor o igual a 34,5 kv y superior a 1,2 kv,
ESTADO: corriente máxima de 250 a utilizados en transformadores de
VIGENTE distribución y potencia. Esta norma establece los
requisitos que deben cumplir y los ensayos a los
cuales deben someterse los herrajes conectores tipo
ojo, pala (espada) y tipo tornillo en bujes con tensión
de serie menor o igual a 34,5 kv y superior a 1,2 kv y
corriente máxima de 250 a usados en
transformadores de distribución y potencia.
NTC 2784:1990 Electrotecnia. Guía para embalaje, almacenamiento y
ESTADO: transporte de transformadores de distribución. Contiene
VIGENTE definiciones, condiciones generales y condiciones de
rotulado.
NTC 2797:1990 Guía para la selección de fusibles para
ESTADO: transformadores de distribución. Contiene
VIGENTE definiciones, clasificación y designación y
condiciones generales.
NTC 1759:2003 Empaques elastomericos resistentes al aceite para
ESTADO: transformadores eléctricos. Establece los requisitos
VIGENTE mínimos que deben cumplir los materiales para
empaquetaduras de transformadores.
NTC 836:2019 Electrotecnia. Niveles de aislamiento y ensayos para
transformadores sumergidos en líquido refrigerante. Esta
ESTADO: norma establece los niveles de aislamiento y los
VIGENTE ensayos de los devanados para los transformadores
de distribución sumergidos en líquido refrigerante,
con tensión máxima del sistema de 73 kv, de
acuerdo con la norma ieee c57.12.00.
NTC 2135:1997 Transformadores. Guía para fórmulas de evaluación de
ESTADO: pérdidas. Establece el procedimiento y la formulación
VIGENTE matemática para cuantificar el valor económico de
REAPROBADO las pérdidas de energía eléctrica en transformadores
de distribución y de potencia.
NTC 3600:1994 Guía para la realización e interpretación del ensayo de
ESTADO: impulso a transformadores. Incluye formas de ondas de
VIGENTE impulso, circuito de prueba, medición de las
tensiones, prácticas de puesta a tierra, detección de
fallas, conexión de los terminales no sometidos a
impulso, tamaño del generador, dispositivos de
protección no lineal.
NTC 3997:2018 Requisitos para transformadores de distribución trifásicos, tipo
pedestal con compartimientos, autorrefrigerados, con
ESTADO: potencias de 10 mva y menores, sistema nominal de alta
VIGENTE tensión de 34,5 kv y menores; sistema nominal de baja
tensión de 15 kv y menores. Esta norma cubre ciertas
características eléctricas, dimensionales, mecánicas
y tiene en cuenta algunas especificaciones de
seguridad en transformadores de distribución
trifásicos, de 60 Hz, sumergidos en líquido
refrigerante, autorefrigerados, tipo pedestal con
compartimentos. Estos transformadores tienen
potencias nominales de 10 MVA y menores, con el
límite de alta tensión de la tensión nominal del
sistema de 34,5 kv y menores, y con el límite de baja
tensión de la tensión nominal del sistema de 15 kv y
menores.
NTC 4907:2000 Accesorios para transformadores monofásicos con potencias
ESTADO: superiores a 167 kva y no mayores a 500kva y para
VIGENTE transformadores trifásicos con potencias superiores a 150kva
y no mayores a 2000kva. Establece los accesorios que
deben llevar los transformadores monofásicos.
NTC 1954:1996 Transformadores reconstruidos y reparados.
ESTADO: Requisitos.
------------
NTC 1656:2016 Electrotecnia. Accesorios para transformadores trifásicos de
distribución con potencias entre 15 kva y 150 kva, tipo poste.
ESTADO: Establece los requisitos para los accesorios
VIGENTE normales que deben llevar los transformadores
trifásicos de distribución autorrefrigerados,
sumergidos en líquido aislante con potencias
nominales entre 15kva y 150kva, tensión de serie del
devanado de alta tensión.
NTC 3607:2008 Accesorios para transformadores trifásicos de
potencia entre 2001 kva y 10000 kva. Establece los
ESTADO: accesorios normales que deben llevar los
VIGENTE transformadores trifásicos, autorefrigerados,
sumergidos en liquido aislante con potencias
nominales entre 2 001 kva y 10 000 kva.
NTC 3609:2006 Electrotecnia. Ensayos mecánicos a transformadores de
distribución. Establece los mínimos requisitos
ESTADO: mecánicos que deben cumplir los tanques y las
VIGENTE tapas de los transformadores de distribución,
sumergidos en líquido refrigerante.
NTC 5552:2007 Transformadores de distribución monofásicos y trifásicos tipo
inmerso en aceite, con transformadores de corriente
ESTADO: instalados al interior. Establece las características que
VIGENTE deben cumplir los transformadores de distribución
tipo inmerso en aceite con transformadores de
corriente instalados al interior.
NTC 4406:2004 Transformadores trifásicos de distribución tipo ocasionalmente
sumergibles, de potencia menor o igual a 2 500 kva con alta
ESTADO: tensión menor o igual que 34 500 -estrella aterrizada-/19 920 v
VIGENTE y baja tensión menor o igual que 480 v. Establece las
características relacionadas con el funcionamiento,
las limitaciones de intercambiabilidad, la seguridad
mecánica y eléctrica de los transformadores
trifásicos de distribución tipo ocasionalmente
sumergible.
NTC 317:1998 Electrotecnia. Transformadores de potencia y distribución.
Terminología. Presenta una recopilación de términos y
ESTADO: definiciones relativas principalmente a
VIGENTE transformadores eléctricos y aparatos asociados.
NTC 2743:1997 Electrotecnia. Campos de prueba para transformadores.
Requisitos mínimos y clasificación. Establece los
ESTADO: requisitos mínimos que deben cumplir los campos de
VIGENTE prueba para transformadores eléctricos de
distribución y potencia. Contiene definiciones,
clasificación y requisitos.
NTC 2784:1990 Electrotecnia. Guía para embalaje, almacenamiento y
ESTADO: transporte de transformadores de distribución. Contiene
VIGENTE definiciones, condiciones generales y condiciones de
REAPROBADO rotulado.
NTC 1058:1975 Transformadores de distribución sumergidos en líquido
refrigerante con refrigeración natural. Requisitos de
ESTADO: funcionamiento en condiciones de altitud y temperatura
VIGENTE diferentes a las normalizadas. Establece condiciones
REAPROBADO generales, factores de corrección de la rigidez,
temperatura promedio y otras condiciones de trabajo.
NORMA DESCRIPCIÒN
NTC 1031:2019 Ensayos para la determinación de pérdidas y
corrientes sin carga. Esta norma establece los
ESTADO: ensayos a los cuales se deben someter los
VIGENTE transformadores, para determinar sus pérdidas y
corriente sin carga. NOTA Para transformadores de
potencia usar la IEC 60076-1 y IEC 60076-19.
NTC 2205:2013 Requisitos adicionales para transformadores de
ESTADO: corriente. Esta norma aplica a transformadores de
VIGENTE corriente inductivos nuevos para uso con
instrumentos de medición de magnitudes eléctricas y
dispositivos de protección eléctricos con frecuencias
nominales entre 15 hz y 100 hz.
NTC 4540:2017 Requisitos adicionales para transformadores
combinados. Esta norma se aplica a transformadores
ESTADO: combinados nuevos, para uso con instrumentos
VIGENTE eléctricos de medida y dispositivos de protección
eléctrica a frecuencias entre 15 hz y 100 hz.
NTC 1358:1988 Protocolo de pruebas para transformadores.
ESTADO: Establece definiciones y clasificación, condiciones
VIGENTE generales.
REAPROBADO
NTC 316:1998 Métodos de ensayo para determinar el calentamiento
para transformadores sumergidos en líquido
ESTADO: refrigerante. Establece el método de ensayo para
VIGENTE determinar los parámetros térmicos, las
temperaturas de los devanados y del líquido
refrigerante de los transformadores.
NTC 3396:1999 Pintura para tanques de transformadores. Establece
ESTADO: los requisitos mínimos que deben cumplir las
VIGENTE pinturas empleadas en la protección externa de
tanques de transformadores nuevos.
NTC 5787:2019 Requisitos para transformadores de instrumentos.
Esta norma trata sobre algunas características
ESTADO: eléctricas, dimensionales y características
VIGENTE mecánicas, y tiene en cuenta algunas características
de seguridad de transformadores de corriente y de
tensión de acoplamiento inductivo, de los tipos
utilizados generalmente en la medición de
electricidad y en el control.
NTC 2207:2012 Requisitos adicionales para transformadores de
ESTADO: tensión inductivos. Esta norma es aplicable a los
VIGENTE transformadores de tensión inductivos nuevos para
uso con instrumentos de medición eléctrica y
dispositivos de protección eléctrica, con frecuencias
entre 15 hz y 100 hz.
NTC 2501-1:2018 Electrotecnia. Pasatapas para terminales con tensión de serie
1,2 kv, utilizados en transformadores de distribución y potencia
ESTADO: menores de 5 mva sumergidos en líquido refrigerante. Esta
VIGENTE norma establece los requisitos que deben cumplir y
los ensayos a los cuales deben someterse los
pasatapas de baja tensión tanto en porcelana como
en material orgánico, los herrajes y los sellos de
caucho utilizados en los transformadores de
distribución y potencia menores de 5 mva y tensión
de serie 1,2 kv, sumergidos en líquido refrigerante.
