MG600xN Manual

MG600xN - MANUAL

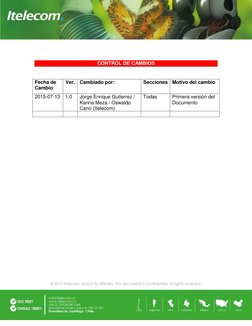

CONTROL DE CAMBIOS
Fecha de Ver. Cambiado por: Secciones Motivo del cambio

Cambio
2015-07-13 1.0 Jorge Enrique Gutierrez / Todas Primera versión del
Karina Meza / Oswaldo Documento
Cano (Itelecom)

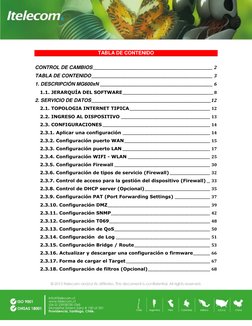

TABLA DE CONTENIDO
CONTROL DE CAMBIOS _____________________________________________________________________ 2

TABLA DE CONTENIDO ______________________________________________________________________ 3
1. DESCRIPCIÓN MG600xN _________________________________________________________________ 6
1.1. JERARQUÍA DEL SOFTWARE ______________________________________________________ 8
2. SERVICIO DE DATOS _____________________________________________________________________12
2.1. TOPOLOGIA INTERNET TIPICA ________________________________________________ 12
2.2. INGRESO AL DISPOSITIVO _____________________________________________________ 13
2.3. CONFIGURACIONES ________________________________________________________________ 14
2.3.1. Aplicar una configuración ____________________________________________________ 14
2.3.2. Configuración puerto WAN ___________________________________________________ 15
2.3.3. Configuración puerto LAN ____________________________________________________ 17
2.3.4. Configuración WIFI - WLAN _________________________________________________ 25
2.3.5. Configuración Firewall _________________________________________________________ 30
2.3.6. Configuración de tipos de servicio (Firewall) ________________________ 32
2.3.7. Control de acceso para la gestión del dispositivo (Firewall) __ 33
2.3.8. Control de DHCP server (Opcional) _______________________________________ 35
2.3.9. Configuración PAT (Port Forwarding Settings) _____________________ 37
2.3.10. Configuración DMZ _____________________________________________________________ 39
2.3.11. Configuración SNMP___________________________________________________________ 42
2.3.12. Configuración T069 ____________________________________________________________ 48
2.3.13. Configuración de QoS _________________________________________________________ 50
2.3.14. Configuración de Log ________________________________________________________ 51
2.3.15. Configuración Bridge / Route _____________________________________________ 53
2.3.16. Actualizar y descargar una configuración o firmware __________ 66
2.3.17. Forma de cargar el Target __________________________________________________ 67
2.3.18. Configuración de filtros (Opcional) _____________________________________ 68
2.3.19. Configuración de listas de acceso (Opcional) ______________________ 71
2.3.20. Configuración de VPN ________________________________________________________ 73
2.4. INFORMACIÓN ADICIONAL PARA EL DIAGNOSTICO DE FALLAS 77
2.4.1. Arp table y Aging time _________________________________________________________ 77
2.4.2. Nat connection y MSS __________________________________________________________ 77
2.4.3. CPU del dispositivo ______________________________________________________________ 78
2.4.4. Estadísticas de las Interfaces de red en el dispositivo.__________ 78
2.4.5. Memoria del dispositivo _______________________________________________________ 79
2.4.6. Tareas del dispositivo __________________________________________________________ 80
2.4.7. Comprobación del sistema ___________________________________________________ 80
2.4.8. Traceroute ___________________________________________________________________________ 81
2.4.9. Ping ____________________________________________________________________________________ 81
2.4.10. Ping extendido___________________________________________________________________ 82
2.4.11. Tiempo de trabajo del dispositivo _______________________________________ 83
2.4.12. Captura de información con puerto espejo__________________________ 83
2.4.13. Verificación puertos y revisión direccionamiento IP y MAC._ 85
2.4.14. Debug _______________________________________________________________________________ 85
2.4.15. Versión de Firmware __________________________________________________________ 86
2.4.16. Fuentes de alimentación ____________________________________________________ 87
2.4.17. Información general del dispositivo ___________________________________ 87
3. SERVICIO DE TELEFONIA _______________________________________________________________92
3.1. CONFIGURACIÓN ____________________________________________________________________ 92
3.1.1. Verificar versión cargada en el equipo Gaoke _______________________ 92
3.1.2. Cargar profile ______________________________________________________________________ 93
3.1.3. Asignar IP y VLAN a la interface de Telefonía _______________________ 94
3.1.4. Configuración de los parámetros SIP del Proxy Server__________ 96
3.1.5. Configurar cuentas SIP para usuarios que se registran en la
Plataforma NGN (SoftX3000) _________________________________________________________ 99
Plataforma IMS ____________________________________________________________________________ 101

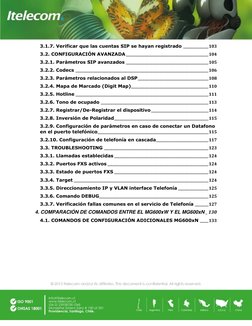

3.1.7. Verificar que las cuentas SIP se hayan registrado _______________ 103
3.2. CONFIGURACIÓN AVANZADA _________________________________________________ 104
3.2.1. Parámetros SIP avanzados _________________________________________________ 105
3.2.2. Codecs _______________________________________________________________________________ 106
3.2.3. Parámetros relacionados al DSP __________________________________________ 108
3.2.4. Mapa de Marcado (Digit Map)______________________________________________ 110
3.2.5. Hotline _______________________________________________________________________________ 111
3.2.6. Tono de ocupado ________________________________________________________________ 113
3.2.7. Registrar/De-Registrar el dispositivo __________________________________ 114
3.2.8. Inversión de Polaridad ________________________________________________________ 115
3.2.9. Configuración de parámetros en caso de conectar un Datafono
en el puerto telefónico__________________________________________________________________ 115
3.2.10. Configuración de telefonía en cascada _______________________________ 117
3.3. TROUBLESHOOTING ______________________________________________________________ 123
3.3.1. Llamadas establecidas ________________________________________________________ 124
3.3.2. Puertos FXS activos ____________________________________________________________ 124
3.3.3. Estado de puertos FXS ________________________________________________________ 124
3.3.4. Target ________________________________________________________________________________ 124
3.3.5. Direccionamiento IP y VLAN interface Telefonía __________________ 125
3.3.6. Comando DEBUG_________________________________________________________________ 125
3.3.7. Verificación fallas comunes en el servicio de Telefonía ________ 127
4. COMPARACIÓN DE COMANDOS ENTRE EL MG600xW Y EL MG600xN _ 130
4.1. COMANDOS DE CONFIGURACIÓN ADICIONALES MG600xN _____ 133

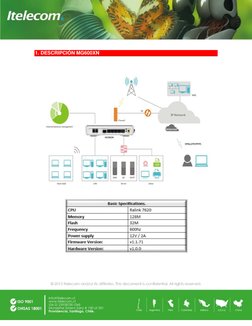

1. DESCRIPCIÓN MG600XN

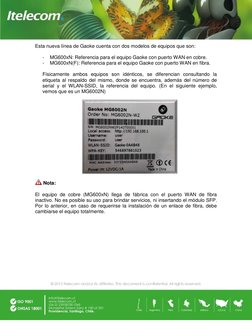

Esta nueva línea de Gaoke cuenta con dos modelos de equipos que son:
- MG600xN: Referencia para el equipo Gaoke con puerto WAN en cobre.

- MG600xN(F): Referencia para el equipo Gaoke con puerto WAN en fibra.
Físicamente ambos equipos son idénticos, se diferencian consultando la

etiqueta al respaldo del mismo, donde se encuentra, además del número de
serial y el WLAN-SSID, la referencia del equipo. (En el siguiente ejemplo,
vemos que es un MG6002N)
Nota:
El equipo de cobre (MG600xN) llega de fábrica con el puerto WAN de fibra

inactivo. No es posible su uso para brindar servicios, ni insertando el módulo SFP.
Por lo anterior, en caso de requerirse la instalación de un enlace de fibra, debe
cambiarse el equipo totalmente.
1.1. JERARQUÍA DEL SOFTWARE
2. SERVICIO DE DATOS
2.1. TOPOLOGIA INTERNET TIPICA
El presente capítulo presenta la configuración del equipo para el servicio de Datos,

aplicándose para una topología estándar de cliente Pyme, con servicio de internet
donde se entrega un direccionamiento público /32, o máximo /30 (No se permite
entregar /29). Con la configuración que se mostrará, el GAOKE podrá ser el
Gateway tanto de la red LAN privada (NAT) como del host del cliente que requiera
tener una IP pública asignada. En caso de que el cliente requiera que más de un
HOST tengan alcanzabilidad directa desde internet también se mostrará la forma
de configurar el equipo con PAT (NAT estáticos) que permitrán dicha
funcionalidad, sin necesidad de asignar más direcciones públicas.
2.2. INGRESO AL DISPOSITIVO
Es posible ingresar al dispositivo aproximadamente después de 1 minuto. La IP

configurada por defecto para su ingreso es 192.168.1.1. Se puede acceder por vía
WEB o CLI.
Ingreso por CLI:
Podemos ingresar por CLI mediante el comando telnet o ssh hacia la IP

192.168.1.1.
Telnet 192.168.1.1
Welcome to MG600XN
Password:admin
Login success!
MG600XN>enable
Password:  Radon
MG6002N$
Ingreso por vía WEB:
Desde el explorador utilizamos la IP 192.168.1.1 y agregamos el Username y

Password:
Para el usuario final:
-Username: guest
-Password: guest
Para el técnico de Claro:
-Username: super /admin

-Password: xxxx / xxxx
2.3. CONFIGURACIONES
2.3.1. Aplicar una configuración
Para que una configuración se aplique correctamente, se debe utilizar los

siguientes comandos.
-Se debe salvar la configuración aplicada en primer lugar:
MG6008N$save
Save operation successful!
- Al hacer un cambio en los servicios de datos aplicar el comando:

MG6008N$loadip
Sure to reset? 'yes' or 'no' [no]:yes
- Al hacer un cambio en los servicios de telefonía aplicar el comando:

MG6008N$reload
Really want to modify? 'yes' or 'no'[yes]:yes
- Para aplicar un cambio en cualquiera de los casos usar el comando:
MG6008N$reset
2.3.2. Configuración puerto WAN
El dispositivo soporta 5 interfaces WAN: DATA, VOICE, MGMT, OTHER1,

OTHER. Las diferentes interfaces pueden soportar: IP estáticas, DHCP, PPPoE,
PPTP, L2TP.
Vía CLI:
Por medio del comando “set wan” es posible configurar las IPs, Vlans, nivel de
prioridad de los servicios y DNS para los servicios de telefonía y datos entre otras
cosas.
MG600XN#set wan
->Please select one interface name to set
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:  Datos  Habilitado.
->Access mode(0-STATIC IP,1-PPPOE,2-DHCP,3-PPTP,4-L2TP)[0]:  Se configura como IP estatica (0).
->Vlan Enable[no]:yes  Habilitamos la función de vlan.
->VLAN ID(1-4095)[1]:79 Configuramos la vlan de datos.
->Priority Level(0-7)[0]:  Configuramos el nivel de prioridad.
->Primary DNS(Enter SPACE key to clear)[10.0.0.1]: 190.157.8.33  Configuramos el DNS primario.
->Secondary DNS(Enter SPACE key to clear)[0.0.0.0]: 200.14.207.210 Configuramos el DNS secundario.
->MTU(512-2042)[1500]:  La MTU.
->IP Address[138.0.60.1]: 10.177.208.106  Configuramos la IP de datos
->Netmask[255.255.0.0]: 255.255.248.0  Configuramos la máscara.
->Enable Gateway or not[no]:yes  Habilitamos el gateway.
->Gateway[138.0.60.2]: 10.177.208.1  Configuramos el gateway para datos.
->Really want to modify? 'yes' or 'no'[yes]: Yes  Para aceptar las configuraciones, después de esto
salvamos y reiniciamos.
The configuration will take effect after saved and reset!
Nota:
El DNS propio del dispositivo se puede configurar con el comando “set wan”, y el
DNS del servicio DHCP para los puertos LAN se configura con “set lan”.
Para visualizar la información utilizamos el comando “show wan”

MG600xN$show wan
->Please select one interface name to show
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:1  Configuración de los servicios de datos.
Interface.......................................:DATA  Datos.
Enable or not...................................:yes  Habilitado.
Access mode.....................................:STATIC IP  Se configura como IP estatica (0).
Vlan Enable.....................................:yes  Habilitamos la función de vlan.
VLAN ID.........................................:79  Configuramos la vlan de datos.
Priority Level..................................:0  Configuramos el nivel de prioridad.
Primary DNS.....................................: 190.157.8.33  Configuramos el DNS primario.
Secondary DNS...................................:200.14.207.210  Configuramos el DNS secundario.
MTU.............................................:1500  La MTU.
IP Address......................................:10.177.208.106  Configuramos la IP de datos.
Netmask.........................................:255.255.248.0  Configuramos la máscara.
Enable Gateway or not...........................:yes  Habilitamos el gateway.
Gateway.........................................:10.177.208.1  Configuramos el gateway para datos.
Vía WEB
Ingresamos por el menú a Network > WAN:
Seleccionar el nombre de la interface que deseamos configurar.

Por ejemplo en este caso configuramos los servicios de datos. “DATA”
2.3.3. Configuración puerto LAN
Se realiza la configuración LAN por medio del comando “set lan”, con este
comando podemos configurar el DHCP, la IP publica, asociar los puertos LAN a
una IP específica (Data, Voice, IP public, etc), entre otras cosas.
Configuración:
En primer lugar debemos configurar la IP pública y después asociar los puertos

LAN a la misma. Cuando asociamos los puertos LAN igualmente podemos
modificar el direccionamiento del DHCP.
Como adicional podemos configurar los puertos LAN con diferentes DCHP con la
opción Multiple Ip List.
Vía CLI
Antes de iniciar la configuración explicaremos dos opciones que contiene el

comando “set lan”
1) Por medio del comando “set lan” y utilizando la opción 1 –Static IP,
configuramos el direccionamiento DHCP para los puertos LAN, como lo
hacemos con el comando “set dhcp server” en el MG600xW.
Trabajaremos solo con la opción 1, sin usar la opción 2, si en la solución

NO es necesaria una IP publica para la salida a internet, y el nat finalmente
se ejecuta hacia la WAN de datos.
2) Por medio del comando “set lan” y utilizando la opción 2 –Multiple Ip List,
podemos configurar una nueva interface o direccionamiento LAN, con esto
activamos el servicio de multiples dhcp, e IP públicas, entre otros. Por
consiguiente para configurar la IP publica, usaremos “set lan” y luego
elegimos la opción 2 –Multiple Ip List.
La opción 2 -Multiple Ip List se utiliza tambien para configurar la solución en

cascada, por ejemplo:
Para más información acerca de esta configuración revisar Configuración

Bridge/route.
Con la información anterior, realizaremos la configuración LAN, en dos pasos:
1) Configuración de la IP pública.
2) Asociación de los puertos LAN para activar el NAT, y configuración del

servicio de DHCP.
Paso 1: Configuración de la IP publica

MG600xN$set lan
1----Static IP
2----Multiple Ip List
Select the parameter to configure[1]:2  Creamos una nueva LAN para crear la IP publica.
->0-Add,1-Delete,2-Modify[0]:0  Con esta opción podemos añadir, borrar o modificar una

configuración LAN.
->Input the ID to configure(0-0)[0]:
->Interface Name[IP PUBLIC]:  Nombre de la interfaz.
->IP Address[190.144.124.217]:  IP publica.
->Netmask[255.255.255.252]:  Mascara de la IP publica.
->Specify ip of accessing internet?[yes]:  Aquí se confirma que la IP publica configurada será la
utilizada para hacer el NAT de la LAN, y de esta forma salir a internet.
->Vlan Enable[no]:  Si es necesario, en este caso no.
->Enable DHCP Server or not[no]:  Depende la solución, en este caso no.
->Set advanced parameter[no]:  Con esta opción en “NO” todos los puertos LAN quedan asociados a
la IP publica.
->Really want to modify? 'yes' or 'no'[yes]:  Si, salvar y reiniciar.
Operate success!
- Para visualizar la información utilizamos el comando “show lan” opción 2.

MG600xN$show lan
1----Static IP
Select the parameter to show[1]:2
LAN multiple IP list:

+---+----------------+----------------+---+----+----+---+
|No |IP |Mask |NAT|VLAN| VID|PRI|
+---+----------------+----------------+---+----+----+---+
|0 |190.144.124.217 |255.255.255.248 |No |No |0 |0 |
+---+----------------+----------------+---+----+----+---+
->Input the ID to show detail(0-0)[0]:
Interface Name..................................:IP PUBLIC
IP Address......................................:190.144.124.217
Netmask.........................................:255.255.255.248
Specify ip of accessing internet................:yes
Vlan Enable.....................................:no
Enable DHCP Server or not.......................:no
Binding LAN Port................................:LAN1 LAN2 LAN3 LAN4
Binding WAN Subinterface........................:DATA VOICE MGMT OTHER1 OTHER2
Paso 2: Asociación de los puertos LAN para activar el NAT, y configuración del
servicio de DHCP.
-Después de realizar la configuración de la IP pública, y la configuración WAN,

procedemos a configurar el DHCP para el segmento LAN.
MG600xN$set lan
1----Static IP
Select the parameter to configure[1]:  Si se desea se trabaja sobre el segmento LAN configurado por
defecto.
->Interface Name[LAN]:
->IP Address[192.168.20.1]:  Configuración de la IP.
->Netmask[255.255.255.0]:  Mascara.
->Enable NAT or not[yes]:  Función NAT para el DHCP.
Current internet interface:
0--DATA
1--VOICE
6--IP PUBLIC
15--Customize IP
16--ANY_WAN
->Internet Interface[6]:  (6) IP PUBLIC Se especifica que la LAN hara uso de la IP publica para
realizar el NAT y salir a internet. (Recordar que primero se debe realizar la configuración de la IP
publica).
->Enable DHCP Server or not[yes]:  habilitamos el DHCP para los puertos LAN.
->Start IP[192.168.20.1]:  Rango del direccionamiento.
->End IP[192.168.20.254]:
->Netmask[255.255.255.0]:
->Gateway[192.168.20.1]:  Gateway.
->Primary DNS[190.157.8.33]:  DNS
->Secondary DNS[200.14.207.210]:
->Lease Time(Second)[86400]:
->Set advanced parameter[no]:yes  Nota: Por defecto el parámetro está en “no”. Esta opción no
estaba disponible en el modelo Gaoke anterior (MG600xW).
Binding LAN Port:  Los puertos que deseamos tengan habilitado este direccionamiento DHCP.
->LAN1[yes]:
->LAN2[yes]:
->LAN3[yes]:
->LAN4[yes]: no  El direccionamiento se deshabilita para este puerto.
Binding WAN Subinterface:  Para habilitar o deshabilitar los servicios por interfaz.
->DATA[yes]:no  Por ejemplo, si dejamos DATA en “no”, los puertos locales habilitados (LAN), no
van a poder salir a Internet.
->VOICE[yes]:
->MGMT[yes]:
->OTHER1[yes]:
->OTHER2[yes]:
->Really want to modify? 'yes' or 'no'[yes]:  Si, salvar y reiniciar.
Operate success!
Nota
Por defecto, deben estar todas las interfaces habilitadas (yes).
-Para visualizar la información utilizamos el comando “show lan”.
MG600xN$show lan
1----Static IP
Interface Name..................................:LAN
IP Address......................................:192.168.20.1
Netmask.........................................:255.255.255.0
Enable NAT or not...............................:yes
Internet interface..............................:IP PUBLIC
Enable DHCP Server or not.......................:yes
Start IP........................................:192.168.20.1
End IP..........................................:192.168.20.254
Netmask.........................................:255.255.255.0
Gateway.........................................:192.168.20.1
Primary DNS.....................................:190.157.8.33
Secondary DNS...................................:200.14.207.210
Lease Time(Second)..............................:86400
Binding LAN Port................................:LAN1 LAN2 LAN3
Binding WAN Subinterface........................: VOICE MGMT OTHER1 OTHER2
MG600xN$save
MG600xNreset
Comprobamos el servicio de internet:

MG600xN$ping 8.8.8.8
Sending 5, 100-bytes ICMP Echoes to 8.8.8.8 , timeout is 2 seconds...
108 bytes from 8.8.8.8: time=61.1 ms
Success rate is 100 percent(5/5),round-trip(ms) min/avg/max = 61.1/61.4/61.8

Vía WEB
Paso 1: Configuración de la IP publica
Desde el menú Network > LAN se pueden realizar dos configuraciones, podemos
configurar las interfaces LAN y configurar los puertos LAN en modo Route/Bridge.
Si utilizamos el botón Add, podemos añadir un nuevo direccionamiento o interface

LAN como lo hacemos por CLI.
Desde el menú Network > LAN > Binding IP podemos configurar la IP Pública.
Paso 2: Después de realizar la configuración de la IP pública, y la configuración
WAN, procedemos a configurar el DHCP para el segmento LAN.
Podemos configurar diferentes direccionamientos LAN, y utilizar el
direccionamiento para otro servicio, por ejemplo para servicios de voz.
2.3.4. Configuración WIFI - WLAN
La configuración WLAN incluye Basic Settings, Security, WDS, WPS, Advanced

Settings, Clients info, MAC Filtering.
Nota
La configuración WIFI que realiza Claro actualmente se puede hacer con las
opciones 1-Basic Settings y 2-Security.
Vía CLI
Podemos explorar las diferentes opciones para obtener una correcta configuración
WIFI.
Configuración básica wlan:
MG600XN#set wlan
1----Basic Settings
2----Security
3----Advanced Settings
4----WPS
5----MAC Filtering
6----WDS
->Select the parameter to configure[1]: 1
->Enable WiFi? 'yes' or 'no'[yes]:

->Channel(0-13,0-AutoSelect)[0]:
->Wireless Mode(0-11b/g,1-11b,2-11g,3-11b/g/n,4-11n)[3]:
->Channel Width(0-20MHz,1-20/40MHz)[1]:
->Choose SSID to config(1-4)[1]:  Podemos configurar múltiples SSID
Config SSID1:
->SSID Name[PYME-33C1B9]:
->Bind Interface([0]WAN [5]LAN)[5]:
->Enable Broadcast? 'yes' or 'no'[yes]:  Se debe deshabilitar si el cliente desea que su red wifi “NO” sea
visible.
->Isolated? 'yes' or 'no'[no]:
->LAN Isolated? 'yes' or 'no'[no]:
->Max Client(0~64)[32]:
->Are you continue?'yes' or 'no'[yes]:no
Really want to modify? 'yes' or 'no'[yes]:
MG600XN#show wlan
1----Basic Settings
2----Security
4----Client Info
5----WPS
6----MAC Filtering
7----WDS
->Select the parameter to show[1]:
Enable WiFi.....................................: Enable

Channel.........................................: 0
Wireless Mode...................................: 11b/g/n
SSID1 Information:
Enable SSID.....................................: Enable
SSID Name.......................................: PYME-33C1B9
Bind Interface..................................: LAN
Enable Broadcast................................: Enable
Isolated........................................: Disable
LAN Isolated....................................: Disable
Max Client......................................: 32
SSID2 Information:
Enable SSID.....................................: Disable
SSID3 Information:
SSID4 Information:
Seguridad wlan
MG600xN$set wlan
1----Basic Settings
2----Security
4----WPS
5----MAC Filtering
6----WDS
->Select the parameter to configure[1]:2
->Select the SSID to set(1-4)[1]:
0----Disable
1----OPEN WEP
2----WPAPSK
3----WPA2PSK
4----WPAPSKWPA2PSK
5----WPA
6----WPA2
7----WPA1WPA2
8----SHARE WEP
9----WEPAUTO
->Authentication[2]:
->Algorithm(0-KTIP,1-AES)[1]:
->Renew interval(0-2592000)[3600]:
->WPA Pre-Shared Key(length:8-63)[R3g10n4lc4l1]:
->Continue or not?(yes/no)[yes]:
MG600xN$show wlan
1----Basic Settings
2----Security
4----Client Info
5----WPS
6----MAC Filtering
7----WDS
->Select the parameter to show[1]:2
->Select the SSID to set(1-4)[1]:  Podemos seleccionar el SSID que queremos revisar.
Authentication..................................:WPAPSK
Algorithm.......................................:AES
Renew interval..................................:3600
WPA Pre-Shared Key..............................:R3g10n4lc4l1
Configuración avanzada
MG600xN$show wlan
1----Basic Settings
2----Security
4----Client Info
5----WPS
6----MAC Filtering
7----WDS
Fragmentation Threshold.........................: 2346

RTS Threshold...................................: 2347
Transmit Power..................................: 100
Enable WMM......................................: Enable
Información de clientes:
MG600xN$show wlan
1----Basic Settings
2----Security
4----Client Info
5----WPS
6----MAC Filtering
7----WDS
+--------------------------------+
|SSID| MAC |AID| BW|
+----+-------------------+---+---+
| 0 | 00:16:44:CC:45:20 | 1 |20 |
+----+-------------------+---+---+
| 0 | 78:E4:00:43:9E:0D | 2 |20 |
+----+-------------------+---+---+
| 0 | F4:F1:E1:6E:D8:07 | 3 |20 |
+----+-------------------+---+---+
| 0 | F8:2F:A8:F5:57:6B | 4 |20 |
+----+-------------------+---+---+
| 0 | E4:D5:3D:20:59:21 | 5 |20 |
+----+-------------------+---+---+
| 0 | A4:77:60:28:41:40 | 6 |20 |
+--------------------------------+
Configuración WPS
MG600XN$show wlan
1----Basic Settings
2----Security
4----Client Info
5----WPS
6----MAC Filtering
7----WDS
Enable WPS......................................:yes
Filtro de direcciones MAC

MG600xN$show wlan
1----Basic Settings
2----Security
4----Client Info
5----WPS
6----MAC Filtering
7----WDS
Enable MAC Filter...............................: Disable

MAC Filter is disable,please enable MAC Filter first
Configuración WDS
MG600xN$show wlan
1----Basic Settings
2----Security
4----Client Info
5----WPS
6----MAC Filtering
7----WDS
WDS Mode........................................:Disable
Vía WEB
Vamos a Network > WLAN y podremos visualizar las diferentes pestañas para
realizar las configuraciones WIFI. Por ejemplo Basic Settings:
Vamos a Network > WLAN, podremos visualizar las diferentes pestañas para
realizar las configuraciones WIFI, y así sucesivamente. Por ejemplo Security:
2.3.5. Configuración Firewall
La configuración del firewall contiene diferentes opciones para la protección de la

red, como lo son: Basic Attack Defense, Service type, Internet Access Control,
Management Access Control, Internet Filter Strategy, IP&MAC Binding.
Nota:
Se deben mantener las funciones de firewall desactivadas por defecto, activar

cuando se evidencia una falla de seguridad, debido a que las configuraciones
pueden afectar el performance del dispositivo.
Vía CLI
MG600XN#set attack-defense
->Enable Broadcast Storm Defense? 'yes' or 'no' [no]:
->Enable Block Ping? 'yes' or 'no' [no]:
->Enable TCP SYN Flood Defense? 'yes' or 'no' [no]:
->Enable UDP Flood Defense? 'yes' or 'no' [no]:
->Enable ICMP Defense? 'yes' or 'no' [yes]:
->Max Limit(packets/second)(1~1000)[50]:
->Enable ARP Attack Defense? 'yes' or 'no' [no]:
->Enable Port Scan Defense? 'yes' or 'no' [no]:
->Enable Land Based Defense? 'yes' or 'no' [no]:
->Enable Ping Of Death Defense? 'yes' or 'no' [no]:
->Enable Teardrop Defense? 'yes' or 'no' [no]:
->Enable Fraggle Defense? 'yes' or 'no' [no]:
->Enable Smurf Defense? 'yes' or 'no' [no]:
Para visualizar la información configurada:

MG600XN#show attack-defense
Enable Broadcast Storm Defense...................: Disable
Enable Block Ping...........................................: Disable
Enable TCP SYN Flood Defense.....................:Disable
Enable UDP Flood Defense............................: Disable
Enable ICMP Defense.....................................: Enable
Max Limit(packets/second)..............................: 50
Enable ARP Attack Defense............................:Disable
Enable Port Scan Defense...............................:Disable
Enable Land Based Defense...........................:Disable
Enable Ping Of Death Defense.......................:Disable
Enable Teardrop Defense..............................: Disable
Enable Fraggle Defense................................: Disable
Enable Smurf Defense...................................: Disable
Vía WEB
Desde el menú Data Service > Firewall Config > Attack Defense podemos
realizar la configuración del firewall.
2.3.6. Configuración de tipos de servicio (Firewall)
El Service type se define con el protocolo y rango de puertos
Vía CLI
Usando el comando “set service-type”, añaden, borran o modifican el servicio.
MG600XN$set service-type
Service Type List Config:
->Select config type(0-add,1-del,2-modify)[0]:
->Name[]:telnet
->Protocol(0-UDP,1-TCP,2-ICMP,3-ALL)[0]: 1
->Port(Start Port)(0-65535)[0]: 23
->Port(End Port)(0-65535)[0]: 23
->Description[]:telnet

MG600XN#show service-type
+------+--------------+----------+----------------+-------------------
No | Name | Protocol | Port Range | Description |
+------+--------------+----------+----------------+-------------------
| 0 | http | TCP |80-80 | http |
+------+--------------+----------+----------------+-------------------
| 1 | tr069 | TCP |7547-7547 | tr069 |
+------+--------------+----------+----------------+-------------------
| 2 | snmp | UDP |161-161 | snmp |
+------+--------------+----------+----------------+-------------------
| 3 | icmp | ICMP |0-0 | icmp |
+------+--------------+----------+----------------+-------------------
| 4 | all | ALL |0-0 | all |
+------+--------------+----------+----------------+-------------------
| 5 | telnet | TCP |23-23 | telnet |
+------+--------------+----------+----------------+-------------------
Vía WEB
Desde el menú Data Service > Firewall Config > Service Type, podemos activar
el servicio.
2.3.7. Control de acceso para la gestión del dispositivo (Firewall)
El control de acceso para la gestión del dispositivo es posible aplicarlo sobre el

acceso WEB, Telnet y SSH.
Vía CLI
Es posible configurar el acceso de la gestión con el comando “set network-access-

ctrl” + el protocolo que deseamos habilitar o deshabilitar.
Por ejemplo, para el acceso telnet:
MG600XN#set network-access-ctrl telnet

->Port[23]:
->Enable Internet Allow Access? 'yes' or 'no' [yes]:
->Enable Internet IP Limit? 'yes' or 'no' [no]:
->Enable Intranet Allow Access? 'yes' or 'no' [yes]:
->Enable Intranet IP Limit? 'yes' or 'no' [no]:

Nota:
Con esta opción se permite establecer políticas de control de acceso para la

gestión del equipo via telnet.
Utilizando el comando “show network-access-ctrl + protocol” visualizamos la

información:
MG600XN#show network-access-ctrl telnet
->Port...........................................................: 23
->Enable Internet Allow Access...................:Enable
->Enable Internet IP Limit............................:Disable
->Internet IP Range(Start IP).....................: 138.0.60.1
->Internet IP Range(End IP)......................: 138.0.255.255
->Enable Intranet Allow Access..................: Enable
->Enable Intranet IP Limit...........................: Disable
->Intranet IP Range(Start IP).....................: 0.0.0.0
->Intranet IP Range(End IP).......................:255.255.255.255
Vía WEB
Desde el menú Data Service > Firewall Config > Management Access Control
podemos realizar la configuración para el control de la gestión.
2.3.8. Control de DHCP server (Opcional)
Podemos asignar una IP a una dirección MAC específica.
Vía CLI
Por ejemplo:
MG600XN#set dhcp-server static-ip-assign
Static Ip Assign List Config:
->Select config type(0-add,1-del,2-modify)[0]: 0
->IP[]: 192.168.1.104
->Netmask[]: 255.255.255.0
->MAC[00:00:00:00:00:00]: 00:90:27:21:32:52
->Description[]:PC3
Para visualizar la información usamos:
MG600XN#show dhcp-server static-ip-assign
+----+---------------+---------------+------------------+--------------------+
|No |IP |Netmask |MAC |Description |
+----+---------------+---------------+------------------+--------------------+
|0 |192.168.1.101 |255.255.255.0 |00:90:03:04:05:06 |PC1 |
+----+---------------+---------------+------------------+--------------------+
|1 |192.168.1.102 |255.255.255.0 |00:90:03:04:05:08 |PC2 |
+----+---------------+---------------+------------------+--------------------+
|2 |192.168.1.104 |255.255.255.0 |00:90:27:21:32:52 |PC3 |
+----+---------------+---------------+------------------+--------------------+
Podemos utilizar el comando “show dhcp-client list” para visualizar las IPs
asignadas dinámicamente.
MG600XN#show dhcp-client list
----+-----------------+----------------+--------------------+----------------+
ID |MAC addr |IP addr |Expire time |Host name |
----+-----------------+----------------+--------------------+----------------+
0|f0:7d:68:16:6e:b9|192.168.1.2 |2000/01/02 09:50:53 |iankun |
----+-----------------+----------------+--------------------+----------------+
1|00:91:28:1b:a2:a4|192.168.1.3 |2000/01/02 09:51:07 |iankun |
----+-----------------+----------------+--------------------+----------------+
Vía WEB
En el menú Data Service > DHCP Server > Static Address Assign, podemos
configurar la IP y MAC que queremos asignar al PC.
En el menú Data Service > DHCP Server > Status, se puede visualizar los
usuarios conectados por dhcp.
2.3.9. Configuración PAT (Port Forwarding Settings)
Es posible ahorrar direcciones públicas por medio de la función PAT, utilizando

números de puertos para realizar la traducción IP.
Por ejemplo, si configuramos el PAT con el puerto 23, podemos ingresar desde
internet a cierto dispositivo por medio de una IP pública. Para este caso la
configuración es: IP privada 192.168.1.14/IP publica 200.31.96.6 con ingreso por
puerto 23. Esto quiere decir que si desde internet hacemos un telnet a la IP
200.31.96.6, y el resultado es el ingreso al MG 192.168.1.14.
Topología:
Vía CLI
La configuración PAT se realiza con el comando “pat” + (set, show, rule)

dependiendo el caso:
-Podemos utilizar “pat set” para habilitar la función pat.

-Podemos utilizar “pat show” para visualizar la regla configurada
-Podemos utilizar “pat rule + (add,delete,modify) para añadir, borrar o modificar
una regla.
Por ejemplo: utilizamos primero “pat set” para habilitar la función, segundo usamos
el comando “pat rule add” para añadir una regla y tercero usamos el comando “pat
show” para visualizar la regla configurada.
MG600XN#pat set
->Enable PAT? 'yes' or 'no'[yes]:
MG600XN#pat rule add

->Enable the PAT rule? 'yes' or 'no'[yes]:
->Internet Interface:([0]DATA,[1]VOICE,[15]Customize IP)[0]:
->Protocol Type(0-TCP, 1-UDP)[0]:
->Internet Port start(0-65535)[1000]:8991
->Internet Port end(8991-65535)[8991]:
->Intranet IP[]:192.168.1.101
->Intranet Port Start(0-65535)[1000]:80

MG600XN#pat show
Enable PAT......................................: Enable
Vía WEB
Vamos al menú Data Service > NAT Config > Port Forwarding Settings para
cargar la siguiente pestaña:
Click en Index, y después click en el botón Add para añadir una regla.
2.3.10. Configuración DMZ
Es posible ingresar desde internet a una zona desmilitarizada, por ejemplo esto
permite el ingreso desde internet a un host o un servicio de forma más segura.
Vía CLI
Para configurar la función usamos “dmz” + (set, show, rule). Podemos utilizar el
“dmz set” para habilitar la función, usamos “dmz show” para ver las reglas
configuradas, y “dmz rule” + (add, modify, delete), add para añadir una regla,
modify para modificarlas, y delete para borrarlas.
Por ejemplo, primero vamos a habilitar la función con “dmz set”, a continuación
usamos el comando “dmz rule add” para añadir una regla, y finalmente podemos
usar el comando “dmz show” para visualizar la configuración.
MG600XN#dmz set
->Enable DMZ? 'yes' or 'no'[no]:y
MG600XN#dmz rule add

0--DATA
15--Customize IP
->Internet Interface[0]:15
->input Customize IP[]:190.85.28.2  IP publica utilizada para el dmz.
->Private IP[]:192.168.1.2
->Really want to modify? 'yes' or 'no'[yes]:
MG600XN#dmz show
Enable DMZ......................................: Enable
+----+------------------+------------------+
| No | Public IP | Private IP |
+----+------------------+------------------+
|0 | 190.85.28.2 | 192.168.1.2 |
+----+------------------+------------------+
Vía WEB
Desde el menú Data Service > NAT Config > DMZ Settings podemos cargar la
siguiente pestaña:
Podemos hacer click en add para añadir una DMZ.

2.3.11. Configuración SNMP
Podemos configurar la función SNMP para realizar gestión del dispositivo, o

monitoreo.
Vía CLI
Podemos utilizar el comando “set snmp” para configurar la función, y el comando

“show snmp” para visualizar la configuración y el estado del registro.
Por ejemplo, vamos a configurar con el comando “set snmp” el server con la IP
172.16.0.90, utilizando el puerto 162. Después usamos el comando “show snmp”
para revisar la configuración.
MG600XN#set snmp
->Enable Register Server 'yes' or 'no' [no]:y

->Server Address or Domain[10.100.1.205]:172.16.0.90
->Server Port(1-65535)[161]:162
->Enable Double Register Server 'yes' or 'no'[no]:
->TRAP Message Interval(5-3600s)[30]:
->Regional Identity[]:
->Device Identifier[]:MG600XN-001
->Enable Performance Statistics Upload'yes'or'no'[no]:
->Enable control when snmp register fail'yes'or'no'[no]:
->Discard Wrong Community Package(yes/no)[yes]:
->Community Name[public]:
MG600XN#show snmp
Enable Register Server...........................: yes

Server Address or Domain.........................: 172.16.0.90
Server Port......................................: 162
Enable Double Register Server....................: no
TRAP Message Interval............................: 30s
Regional Identity................................:
Device Identifier................................: MG600XN-001
Discard Wrong Community Package..................: yes
Community Name...................................: public
Registration Status..............................: Register Successful
Vía WEB
Desde del menú System > SNMP podemos configurar la función y revisar si la
configuración esta aplicada correctamente.
IADMS
Por medio de la configuración SNMP podemos gestionar los MG600xN a través

del sistema de gestión propio de los dispositivos (IADMS)
Cuando se realiza la configuración SNMP para que el dispositivo se pueda unir al
IADMS, el dispositivo se podrá visualizar automáticamente en el sistema de
gestión:
Podemos hacer actualizaciones de firmware o configuraciones:

Podemos realizar configuraciones al dispositivo desde el IADMS:
Podemos visualizar las alarmas generadas por el dispositivo:
Nota:
Para evitar el envío de la alarma registration failed, se deben configurar los
puertos de telefonía que no se van a usar para que no envíen intentos de registro.
Esto se hace con el comando “set sipuser”, por defecto el registro está en “no”.
MG600xN$show sipuser
+----------------------------------------------------------------------+
|No. |Account Name | Extension |Register Account|Register| Authen User|
+----+-------------+------------+----------------+--------+------------+
| 0 | Phone_001| 5724853525| 5724853525| yes | 5724853525|
+----+-------------+------------+----------------+--------+------------+
| 1 | Phone_002| 5724853734| 5724853734| yes | 5724853734|
+----+-------------+------------+----------------+--------+------------+
| 2 | Phone_003| 702| | no | |
+----+-------------+------------+----------------+--------+------------+
| 3 | Phone_004| 703| | no | |
+----------------------------------------------------------------------+
2.3.12. Configuración T069
Podemos configurar la función T069 para realizar gestión del dispositivo. Para
poder unirse al ACS es necesario la URL, Username y Password.
Vía CLI:
Podemos configurar la función con el comando “set tr069”, para visualizar la

configuración realizada usamos “show tr069”
MG600XN$set tr069
->Enable TR069 'yes' or 'no' [no]:yes
0 - China Mobile
1 - China Telecom
2 - Other
->Custom Area[2]:
->ACS URL[http://10.250.0.10:8080/ACS]:
->ACS Auth Username[000EB4-R3621-000EB40AAB48]:
->ACS Auth Password[546897881023]:
->CPE Auth Username[cpe]:
->CPE Auth Password[cpe]:
->CPE Server Name[cpe]:
->CPE Port(1-65535)[8099]:
->CPE Auth Enable 'yes' or 'no' [no]:
->Enable Send Periodic Inform 'yes' or 'no' [no]:
->TR069 CPE User Agent[TR69_CPE]:
->Reboot System after Download 'yes' or 'no' [no]:
->Clean first install flag 'yes' or 'no' [no]:
->Are you sure to modify? 'yes' or 'no' 'yes' or 'no' [yes]:
Visualización de configuración
MG600XN$show tr069
Enable TR069.....................................: Enable
ACS URL..........................................: http://10.250.0.10:8080/ACS
Enable Single Account Mode.......................: Enable
ACS Auth Username................................: 000EB4-R3621-000EB40AAB48
ACS Auth Password................................: 546897881023
CPE Auth Username................................: cpe
CPE Auth Password................................: cpe
CPE Server Name..................................: cpe
CPE Port.........................................: 8099
CPE Auth Enable..................................: Disable
Enable Send Periodic Inform......................: Disable
Root Device Type.................................: InternetGatewayDevice
Custom Area......................................: Other
TR069 CPE User Agent.............................: TR69_CPE
Reboot System after Download.....................: no
Non First Install................................: no
Vía WEB:
Desde el menú System > TR069 podemos habilitar o deshabilitar la función, como
también realizar su configuración.
2.3.13. Configuración de QoS
La configuración de QoS permite definir el control de ancho de banda, tanto para

internet como para telefonía. Si deseamos configurar el QoS sobre el dispositivo
podemos hacerlo con el comando “set qos basic-settings”, para visualizar la
configuración es posible con el comando “show qos basic-setting”.
Via CLI:
MG600XN$set qos basic-settings

->Enable QoS? 'yes' or 'no'[yes]:
->Scheduling mode(0: PQ, 1: WRR)[0]:
->QoS Priority(0:DSCP, 1:802.1p)[1]:
->Upstream Bandwidth(Kbps)(0-102400)[51200]:0  Si definimos el ancho de banda en “0” el dispositivo no
tendrá ningún tipo de restricción o limitación de trafico.
->Downstream Bandwidth(Kbps)(0-102400)[102400]:0
->Enable Voice Reservation? 'yes' or 'no'[yes]:
->Voice Reservation Bandwidth(Kbps)(0-102400)[96]:  La reserve de ancho de banda para telefonia debe
estar por defecto. No es necesario modificarlo.
->Enable Video Reservation? 'yes' or 'no'[no]:
->Enable Remap ToS/DSCP to CoS? 'yes' or 'no'[no]:
Visualización de configuración:
MG600XN $show qos basic-settings

->Enable QoS......................................: Enable
->Scheduling mode.................................: PQ
->QoS Priority....................................: 802.1P
->Upstream Bandwidth(Kbps)........................: 0  Sin limite
->Downstream Bandwidth(Kbps)......................: 0
->Enable Voice Reservation........................: Enable
->Voice Reservation Bandwidth(Kbps)...............: 96
->Enable Video Reservation........................: Disable
->Enable Remap ToS/DSCP to CoS....................: Disable
Vía WEB:
Desde el menú Data Service > QoS > Basic settings es posible configurar la
función y visualizar la misma.
2.3.14. Configuración de Log
Vía CLI
Podemos configurar la función, para esto usamos el comando “set syslog”, y para
visualizar la configuración aplicada usamos el comando “show syslog”.
Nota:
La función se encuentra por defecto en 4 -WARNING. Se debe tener en cuenta

que si activamos 7 -DEBUG se puede afectar el rendimiento del dispositivo.
MG600XN$set syslog
0-EMERG
1-ALERT
2-CRIT
3-ERR
4-WARNING
5-NOTICE
6-INFO
7-DEBUG
->Select Log Level[4]:
Log Module Onoff:
->Alarm Log[yes]:
->Login Log[yes]:
->Web Log[yes]:
->VoIP Log[yes]:
->Data Service Log[yes]:
->Others[no]:
->Local Log Enable[yes]:
->Save Log Enable(yes/no)[no]:
->Remote Log Enable[no]:
->Syslog Log Address[/var/log/messages]:
Operate success!
Visualización de información
MG600XN$show syslog
Log Level........................................:WARNING
Alarm Log........................................:Enable
Login Log........................................:Enable
Web Log..........................................:Enable
VoIP Log.........................................:Enable
Data Service Log.................................:Enable
Others...........................................:Disable
Local Log Enable.................................:Enable
Save Log Enable..................................:no
Remote Log Enable................................:Disable
Syslog Log Address...............................:/var/log/messages
Vía WEB:
Podemos configurar la función desde System > System Log

Podemos visualizar la información desde System > System Log, en la pestaña de
Log Display.
2.3.15. Configuración Bridge / Route
Para configurar un puerto LAN en modo bridge o route, podemos utilizar el

comando “set lan-bridge-mode”, y para poder visualizar la configuración aplicada
utilizamos el comando “show lan-bridge-mode”.
Nota:
La configuración estándar para la solución en cascada es la Topología 1.

Las topologías serán explicadas más adelante.
Vía CLI:
Podemos configurar diferentes tipos de bridge según sea el caso. Para poder
realizar telnet al dispositivo secundario desde internet (dispositivos en cascada),
tenemos dos posibles configuraciones, en una de ellas, debemos realizar la
configuración en promisc bridge o utilizar el puerto en modo route. Esto porque
para poder hacer un telnet desde internet se debe realizar por medio del puerto
route, y la función promisc bridge soporta el modo route y bridge simultáneamente.
Configuración:
MG600XN$set lan-bridge-mode
Lan Route/Bridge Mode:
0----Route Mode
1----Transparent Bridge
2----Tagged Bridge
3----Promisc Bridge
->LAN1(0-3)[3]:
->VLAN ID (e.g 11 200-300) [78 ]:
->LAN2(0-3)[0]:
->LAN3(0-3)[0]:
->LAN4(0-3)[0]:
Operate success!
Para visualizar la configuración usamos:

MG6008N$show lan-bridge-mode
MG6008N$sh lan-bridge-mode
LAN1............................................:Promisc Bridge
VID: [78 ]
LAN2............................................:Route Mode
LAN3............................................:Route Mode
LAN4............................................:Route Mode
Vía WEB:
Desde el menú Network > LAN es posible configurar los puertos LAN.
Topologías:
Topología 1
Queremos obtener más líneas telefónicas, y para esto agregamos un IAD en un

puerto LAN del Router (MG600xN).
En terminos generales, lo que se hace es configurar en el router primario, sobre el
puerto LAN que recibe al IAD secundario (LAN 4), un NAT que permitira trasladar
las direcciones privadas asignadas a los dispositivos de telefonía en el IAD
(192.168.3.X), hacia la IP válida de telefonía asignada sobre el router primario
(10.11.255.101).
Nota:
La configuración estándar para la solución en cascada es la Topología 1.
Ejemplo de como se ve la configuración:
-Dispositivo primario (Router):
Configuración WAN:
Configuración de Voz
MG600XN$sh wan
->Please select one interface name to show(
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2  Para Voz.
Interface.......................................:VOICE
Enable or not...................................:yes
Access mode.....................................:STATIC IP
Vlan Enable.....................................:yes
VLAN ID.........................................:548  Asignar la Vlan
Priority Level..................................:7
MTU.............................................:1500
IP Address......................................:10.11.255.X –> Asignar la IP de voz.
Netmask.........................................:255.255.255.248
Enable Gateway or not...........................:yes
Gateway.........................................:10.11.255.X  Asignar el gateway de voz
Configuración de datos
MG600XN$show wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:1
Inerface........................................:DATA
Enable or not...................................:yes
Vlan Enable.....................................:yes
VLAN ID.........................................:389  Asignar la Vlan.
Priority Level..................................:0
Primary DNS.....................................:200.26.137.135
Secondary DNS...................................:200.14.207.210
MTU.............................................:1500
IP Address......................................:10.10.67.X  Asignar la IP de datos
Netmask.........................................:255.255.255.252
Gateway.........................................:10.10.67.X  Asignar el gateway de datos
Configuración LAN:
MG600XN$show lan
1----Static IP
+---+----------------+----------------+---+----+----+----+
+---+----------------+----------------+---+----+----+---+
|0 |190.145.X.X |255.255.255.0 |No |No |0 |0 |  Se configure la IP publica
para la salida a Internet.
+---+----------------+----------------+---+----+----+---+
|1 |192.168.3.1 |255.255.255.0 |Yes No |0 |0 |
+---+----------------+----------------+---+----+----+---+
->Input the ID to show detail(0-1)[0]:1
Interface Name......................................:voicelan
IP Address.............................................:192.168.3.1
Netmask................................................:255.255.255.0
Specify ip of accessing internet.............:no
Enable NAT or not.................................:yes
Internet interface....................................:VOICE  Se utiliza el direccionamiento 192.168.3.X para telefonía
del puerto LAN4
.
Vlan Enable............................................:no
Enable DHCP Server or not....................:no
Binding LAN Port................................:LAN4  Para realizar la configuración en cascada usaremos un puerto

LAN, el puerto LAN 4 se encargara de la conexión con el IAD para brindar los servicios de telefonía.
Binding WAN Subinterface........................: VOICE  El Binding WAN Subinterface se asocia solo a la interfaz
de VOICE, esto porque solo se usara el servicio de telefonía en el MG600xN(IAD) secundario. Por defecto
están todas las interfaces habilitadas para brindar sus servicios.
MG600XN$show lan
1----Static IP
Interface Name................................:LAN
IP Address.......................................:192.168.1.1
Netmask...........................................:255.255.255.0
Enable NAT or not............................:yes
Internet interface..............................:DATA

Start IP.........................................:192.168.1.10
End IP..........................................:192.168.1.254
Netmask.......................................:255.255.255.0
Gateway.......................................:192.168.1.1
Primary DNS.................................:200.26.137.135
Secondary DNS............................:200.14.207.210
Lease Time(Second).....................:86400
Binding LAN Port...........................:LAN1 LAN2 LAN3  Asociamos el puerto LAN1, LAN2, LAN3 para el
normal funcionamiento del servicio de internet por medio del DHCP:
Binding WAN Subinterface........................:DATA VOICE MGMT OTHER1 OTHER2
Servidor SIP:
MG600XN$show sip
+-----------------------------------------------------------------------+
|No. | Register Server | Server IP/Domain | Port |Register Cycle |
+----+--------------------+----------------------+------+---------------+
| 0 | RegServer1 | ims.claro.com.co | 5060 | 3600 |
+-----------------------------------------------------------------------+
Enable backup server...............................:no

Enable proxy server..................................:yes
Proxy server domain name or IP...............:10.11.0.7
Proxy server port.......................................:5060
Enable backup agent register or not..........:yes
Back agent register server ip or domain.....:10.11.200.7
Back agent Register server port.................:5060
Local SIP Port(1024-65535).......................:5060
Whether forced to add report......................:yes
Cuentas SIP:
MG600XN$show pots
----+--------------------+----------------+--------+--------+
Port| Reg status | Call State |HookStat|IsCaller|
----+--------------------+----------------+--------+--------+
0|Unregistered |Idle() |OnHook | |
2|Registered-primary |Idle() |OnHook | |
-Dispositivo secundario (IAD):
Configuración de voz:
MG600XN$show wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2
Interface.......................................:VOICE
Enable or not................................:yes
Access mode................................:STATIC IP
Vlan Enable..................................:no
Primary DNS.................................:138.0.60.2
Secondary DNS............................:138.1.60.1
MTU..............................................:1500
IP Address....................................:192.168.3.3
Netmask........................................:255.255.255.0
Enable Gateway or not..................:yes
Gateway........................................:192.168.3.1
Servidor SIP:
MG600XN$show sip
+-----------------------------------------------------------------------+
+----+--------------------+----------------------+------+---------------+
| 0 | SIPServer | ims.claro.com.co | 5060 | 1500 |
+-----------------------------------------------------------------------+
Enable backup server...........................:no

Enable proxy server.............................:yes
Proxy server domain name or IP..........:10.11.0.7
Proxy server port...................................:5060
Enable backup agent register or not......:yes
Back agent register server ip or domain..:10.11.200.7
Back agent Register server port...............:5060
Local SIP Port(1024-65535).....................:5060

Whether forced to add report....................:yes
Cuentas SIP:
MG600XW$show sipu
->Use user name in REGISTER:YES
----+------------+------------+----+----------------+----------------+--------+
Port|CallerName |PortNumber |En | Reg UserName | AuthName |PassWord|
----+------------+------------+----+----------------+----------------+--------+
0|5717559877 | |Yes |5717559877 |+5717559877@ims.|********|
| | | | |claro.com.co | |
----+------------+------------+----+----------------+----------------+--------+
1|7459700 |7459700 |No |5717459700 |5717459700 |********|
| | | | | | |
----+------------+------------+----+----------------+----------------+--------+
Topologia 2
Queremos obtener más líneas telefónicas y servicios de datos, y para esto

agregamos un IAD en un puerto LAN del Router (MG600xN).
Nota:
La topología 2 debe ser usada para casos excepcionales donde se
requieran extender los servicios de datos y voz a un segundo router. En
este caso no se recomienda activar la extensión de wifi en el equipo
secundario. Por temas de administración se sugiere controlar un solo SSID
desde el equipo primario.
-Configuración MG600xN primario:

Configuración para voz
MG6008N$show wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2
Interface.......................................:VOICE
Enable or not................................:yes
Vlan Enable...................................:yes
VLAN ID.........................................:34
Priority Level..................................:7
MTU...............................................:1500
IP Address.....................................:10.11.255.101
Netmask.........................................:255.255.255.0
Enable Gateway or not...................:yes
Gateway.........................................:10.11.255.1
MG6008N$
MG6008N$show wan

1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:
Interface.........................................:DATA
Enable or not..................................:yes
Access mode..................................:STATIC IP
Vlan Enable.....................................:yes
VLAN ID..........................................:33
Priority Level...................................:0
Primary DNS.....................................:200.26.137.135
Secondary DNS................................:200.14.207.210
MTU..................................................:1500
IP Address........................................:10.10.67.102
Netmask............................................:255.255.255.0
Enable Gateway or not......................:yes
Gateway............................................:10.10.67.1
Configuración LAN
MG6002N$show lan
1----Static IP
Interface Name...............................:LAN
IP Address......................................:192.168.1.1
Netmask.........................................:255.255.255.0
Enable NAT or not..........................:yes
Internet interface.............................:IP Public
Enable DHCP Server or not............:yes
Start IP...........................................:192.168.1.10
End IP............................................:192.168.1.254
Netmask.........................................:255.255.255.0
Gateway.........................................:192.168.1.1
Primary DNS..................................:200.26.137.135
Secondary DNS.............................:200.14.207.210
Lease Time(Second)......................:86400
Binding LAN Port............................:LAN1 LAN2 LAN3 LAN4  El DHCP asignado a todos los puertos LAN.
Binding WAN Subinterface.............:DATA VOICE  Los servicios de voz y datos habilitados. (Por defecto
todos los servicios estan habilitados)
Configuración puertos
MG6008N$show lan-bridge-mode

VID: [34 ]
LAN2............................................:Route Mode
LAN3............................................:Route Mode
LAN4............................................:Route Mode
Configuración de los servidores SIP

MG6008N$show sip
+-----------------------------------------------------------------------+
+----+--------------------+----------------------+------+---------------+
| 0 | SIPServer | ims.claro.com.co | 5060 | 3600 |
+-----------------------------------------------------------------------+
Enable backup server...........................:no

Proxy server domain name or IP.........:10.11.0.7
Proxy server port.................................:5060
Enable backup agent register or not......:yes
Back agent Register server port..............:5060
Local SIP Port(1024-65535)....................:5060
Whether forced to add report...................:yes
Configuración de las líneas telefónicas

MG6008N$show sipu
+---------------------------------------------------------------------------------------+
|No. |Account Name | Extension |Register Account|Register| Authen User |
+----+-------------+------------+----------------+--------+-----------------------------+
| 0 | Phone_001| 5717559876| +5717559876| yes | +5717559876@ims.claro.com.co|
+----+-------------+------------+----------------+--------+-----------------------------+
| 1 | Phone_002| 701| | no | |
+----+-------------+------------+----------------+--------+-----------------------------+
-Configuración MG600xN secundario:
Configuración de voz
MG600XN$show wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2
Interface.......................................:VOICE
Enable or not................................:yes
Vlan Enable..................................:yes
VLAN ID........................................:34  Con Vlan de telefonía.
Priority Level.................................:6
MTU..............................................:1500
IP Address....................................:10.11.255.23  IP de telefonía.
Netmask........................................:255.255.255.0
Enable Gateway or not..................:yes
Gateway........................................:10.11.255.1  Gateway de telefonía.
MG600XN$show wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:
Interface.......................................:DATA
Enable or not................................:yes
Vlan Enable..................................:no  Sin Vlan.
Priority Level.................................:0
Primary DNS.....................................:200.26.137.135
Secondary DNS................................:200.14.207.210
MTU..................................................:1500
IP Address........................................:192.168.1.2  Configuramos una IP asociada al DHCP configurado en
MG600xN primario.
Netmask............................................:255.255.255.0
Enable Gateway or not.......................:yes
Gateway............................................:192.168.1.X  Gateway del DHCP.
Configuración de líneas telefónicas
MG6002N$sh sipu
+---------------------------------------------------------------------------------------+
|No. |Account Name | Extension |Register Account|Register| Authen User |
+----+-------------+------------+----------------+--------+-----------------------------+
| 0 | Phone_001| 5717559877| +5717559877| yes | +5717559877@ims.claro.com.co|
+----+-------------+------------+----------------+--------+-----------------------------+
| 1 | Phone_002| 101| 101| no | |
+---------------------------------------------------------------------------------------+
Configuración de los servidores SIP

MG6002W$set sip
->Enable register server'yes'or'no'[yes]:
->Register server domainname or IP address(Enter 0 key to cancel)[172.31.239.100
]:ims.claro.com.co
->Register server port(0-65535)[5060]:
->Register autherization realm(Press 0 to clear)[Realm]:
->Register interval(30-65535)[1500 s]:
->Enable backup register server'yes'or'no'[yes]:n
->Enable primary proxy server'yes'or'no'[no]:y
->Primary proxy server domainname or IP address(Press 0 to clear)[]:10.11.0.7
->Primary proxy server port(0-65535)[5060]:
->Enable backup proxy server'yes'or'no'[no]:y
->Backup proxy server domainname or IP address(Press 0 to clear)[]:10.11.200.7
->Backup proxy server port(0-65535)[5060]:
->Local chat over register server'yes'or'no'[yes]:
->SIP local udp port(0-65535)[5060]:
Configuración de puertos LAN con un direccionamiento diferente

MG600XN$show lan
1----Static IP
Interface Name...............................:LAN
IP Address......................................:192.168.200.1  Cambios el direccionamiento DHCP del MG600xN
secundario para evitar conflictos IP.
Netmask.........................................:255.255.255.0
Enable NAT or not...........................:yes
Enable DHCP Server or not.............:yes
Start IP.............................................:192.168.200.1
End IP..............................................:192.168.200.254
Netmask...........................................:255.255.255.0
Gateway...........................................:192.168.200.1
Primary DNS....................................:200.26.137.135
Secondary DNS................................:200.14.207.210
Lease Time(Second).........................:86400
Binding LAN Port...............................:LAN1 LAN2 LAN3 LAN4
Binding WAN Subinterface................:DATA VOICE MGMT OTHER1 OTHER2
2.3.16. Actualizar y descargar una configuración o firmware
Para realizar esta actividad tenemos dos modos de hacerlo, por CLI o por WEB:
-CLI: Se hace por medio de un servidor TFTP, el cual debe tener conectividad con
el dispositivo.
-WEB: Se hace sin un servidor, simplemente adjuntamos el archivo que deseamos

utilizar.
Vía CLI
-Para actualizar el dispositivo con el firmware, abrimos un tftp que contenga el

firmware del dispositivo y verificamos conectividad entre el tftp y el MG600xN.
Para este ejemplo el tftp es la IP 192.168.1.10, utilizando el siguiente comando
realizamos la actualización:
MG600XN$tftp 192.168.1.10 get sys “FirmaredelMG600xN”

Please check the file name.
Warning! Executing this command may lead to system collapse!
Are you sure to be continued ?'yes'or'no'[no]:yes
-Para enviar la configuración del dispositivo a un servidor tftp utilizamos el

siguiente comando, siendo la IP 192.168.1.10 nuestro servidor tftp:
MG600xN$tftp 192.168.1.10 put cfg ConfiguracióndelMG6002N
Tftp transfering…
ip:192.168.1.10, filename:ConfiguracióndelMG6002N, filetype:1,cmd:put
-Para carga una configuración al dispositivo, abrimos el tftp que contiene el archivo
de configuración que deseamos cargar, y utilizamos el siguiente comando:
MG600xN$tftp 192.168.1.10 get cfg NuevaconfiguraciónMG6002N
Tftp transfering…
Vía WEB
Por medio del menú System > System Management, podemos realizar la
actualización de configuración y firmware.
2.3.17. Forma de cargar el Target
Utilizamos el comando “target” seguido del nombre del perfil.
Target IMS
MG600XN$target
-->Please input target user name:Claro_Colombia_IMS  Target para la plataforma de IMS
Se debe aplicar a continuación el comando “load config”
MG600XN$load config
->Select load config source(0-Default,1-FileSystem,2-Flash)[0]:0 –> Elegir 0 para aplicar los parámetros por
defecto.
Really want to load parameters? 'yes' or 'no' [no]:yes
Para completar la acción salvando y reiniciando el dispositivo.

MG600XN$save
MG600XN$reset
Target Softswitch
MG600XN$target
-->Please input target user name:Telmex_Colombia  Target para la plataforma de Softswitch
Se debe aplicar a continuación el load config
MG600XN$load config
->Select load config source(0-Default,1-FileSystem,2-Flash)[0]:0–> Elegir 0 para aplicar los parámetros por
defecto.
Para completar la acción salvando y reiniciando el dispositivo.

MG600XN$save
MG600XN$reset
Visualización del target
Con el comando “show target” podemos visualizar el target actual configurado.
MG600XN$show target
Target User.....................................:Telmex_Colombia
2.3.18. Configuración de filtros (Opcional)
Para configurar filtros utilizamos los comandos “set ip-filter” y “set ip-filter list”. Para
visualizar la información utilizamos el comando “show ip-filter”.
Vía CLI
Para habilitar la función utilizamos el comando “set ip-filter” y configuramos el tipo

de filtro, si es para denegación o para permitir IPs.
MG600XN$set ip-filter
->Enable IP Filter? 'yes' or 'no'[yes]:
->Policy(0-Deny,1-Allow)[0]:
Con el comando “set ip-filter list” configuramos las IPs que vamos a denegar o
permitir.
MG600XN$set ip-filter list

IP Filter List Config:
->Select config type(0-add,1-delete,2-modify)[0]:
->IPv4 Start Ip[]:192.168.2.1
->IPv4 End Ip[]:192.168.2.203
Para visualizar la configuración realizada utilizamos el comando “show ip-filter”

MG600XN$show ip-filter
Enable IP Filter................................: Enable

Policy...........................................: Deny
+----+----------------+----------------+--------------------------------+
| No |IPV4 Start IP | IPV4 End IP | IPv6 |
+----+----------------+----------------+--------------------------------+
|0 |192.168.2.1 |192.168.2.203 | |
+----+----------------+----------------+--------------------------------+
Vía WEB
Desde el menú Data Service > Firewall Config > Internet Filter Strategy es
posible configurar las listas de acceso, habilitación de la función y configuración.
Desde el menú Data Service > Firewall Config > Internet Filter Strategy > IP
Filter, es posible configurar las IPs.
Desde el menú Data Service > Firewall Config > Internet Filter Strategy > URL
Filter, es posible realizar filtros por URL.
2.3.19. Configuración de listas de acceso (Opcional)
Para configurar listas de acceso, utilizamos los comandos “set access-control” y

“set Access-control rule”. Para visualizar la información configurada utilizamos el
comando “show access-control”.
Vía CLI
Para habilitar la función utilizamos el comando “set access-control” y configuramos

el tipo de control, si es para denegación o para permitir IPs.
MG600XN$set access-control
->Enable Access Control? 'yes' or 'no'[yes]:
->Policy(0-Allow,1-Deny)[0]:
Con el comando “set access-control rule” configuramos las IPs que vamos a
denegar o permitir.
MG600XN$set access-control rule

+----+-------+----------------------------+--------------+
| No |Enable | Src IP Range | Service Name |
+----+-------+----------------------------+--------------+
|0 |Enable |192.168.2.3-192.168.4.2 |all |
+----+-------+----------------------------+--------------+
Access Control Rule List Config:
->Select config type(0-add,1-delete,2-modify)[0]: 2  En esta opción podemos añadir (0), borrar (1), o
modificar (2) la lista de acceso según sea el caso.
->Please input number which you will modify[0-0]:

->Enable Rule? 'yes' or 'no'[yes]:  Habilitamos la lista de acceso.
->Source IP(Start IP)[192.168.2.3]:  Configuramos del rango de IPs origen.
->Source IP(End IP)[192.168.4.2]:

->Destination IP(Start IP)[192.168.10.1]:  Configuración del rango de IPs destino.
->Destination IP(End IP)[192.168.11.1]:
->Service Name(0-telnet,1-http,2-tr069,3-snmp,4-icmp,5-all,255-NULL)[5]:  El servicios que deseamos
denegar o permitir.
->Active Time(Start Time)[00:00]:  Tiempo de habilitación de la lista de acceso.
->Active Time(End Time)[00:00]:
->Active Monday? 'yes' or 'no'[no]:  Dias que queremos tener habilitada la lista de acceso.
->Active Tuesday? 'yes' or 'no'[no]:
->Active Wednesday? 'yes' or 'no'[no]:
->Active Thursday? 'yes' or 'no'[no]:
->Active Friday? 'yes' or 'no'[no]:
->Active Saturday? 'yes' or 'no'[no]:
->Active Sunday? 'yes' or 'no'[no]:

Para visualizar la configuración realizada, utilizamos el comando “show access-
control”.
MG600XN$show access-control
Enable Access Control...........................: Enable

Policy...........................................: Allow
+----+-------+----------------------------+--------------+
| No |Enable | Src IP Range | Service Name |
+----+-------+----------------------------+--------------+
|0 |Enable |192.168.2.3-192.168.4.2 |all |
+----+-------+----------------------------+--------------+
->Enter the index to show(0-0)[0]:

Enable Rule.........................................:Enable
Service Name......................................:all
Source IP(Start IP)..............................:192.168.2.3
Source IP(End IP)................................:192.168.4.2
Destination IP(Start IP)........................:192.168.10.1
Destination IP(End IP).........................:192.168.11.1
Active Time(Start Time).......................:00:00
Active Time(End Time)........................:00:00
Active Monday.....................................:Disable
Active Tuesday....................................:Disable
Active Wednesday...............................:Disable
Active Thursday...................................:Disable
Active Friday........................................:Disable
Active Saturday...................................:Disable
Active Sunday.....................................:Disable
Vía WEB:
Desde el menú Data Service > Firewall Config > Internet Access control es
posible configurar las listas de acceso, habilitación de la función y configuración.
Si vamos al botón Add, podemos configurar la lista de acceso.
2.3.20. Configuración de VPN
Podemos configurar el dispositivo como server de VPNs, por medio de las VPNs
PPTP y L2TP.
Nota:
Para crear VPNs propias del dispositivo, se debe tener en cuenta que solo
soporta 10M. Esta configuración no está enmarcada dentro de un producto
ofrecido por Claro, por tanto requiere autorización de Ingeniería para su
implementación.
VPN-PPTP
-Vía CLI
Para habilitar la función utilizamos el comando “set pptp-server” y “set pptp-server

user”. Para visualizar la información utilizamos “show pptp-server”.
Utilizamos “set pptp-server” para habilitar el servicio, IPs, autenticación y

encriptación.
MG6002N$set pptp-server
->Enable PPTP Server 'yes' or 'no' [no]:y
->IP Address Pool Range(Start IP)[0.0.0.0]:10.0.0.2
->IP Address Pool Range(End IP)[0.0.0.0]:10.0.0.10
->Enable Authentication 'yes' or 'no' [no]:y
->Enable Encryption 'yes' or 'no' [no]:
Are you sure save parameter? 'yes' or 'no'[yes]:

Utilizamos el comando “set pptp-server user” para configurar el Username y

Password.
MG6002N$set pptp-server user
PPTPServer User List Config:
->Select config type(0-add,1-del,2-modify)[0]:

->Username[]:pptp001
->Password[]:123456
->Bind IP[]:10.0.0.2
Utilizamos el comando “show pptp-server” para visualizar la información.

MG6002N$show pptp-server
Enable PPTP Server...............................: Enable
IP Address Pool Range(Start IP).............:10.0.0.2
IP Address Pool Range(End IP)..............:10.0.0.10
Enable Authentication..............................:Enable
Enable Encryption....................................:Disable
+----+--------------------+----------------+----------------+
| No | Username | Password | Binding IP |
+----+--------------------+----------------+----------------+
|0 | pptp001 |123456 | 10.0.0.2 |
+----+--------------------+----------------+----------------+
|1 | pptp003 |123456 | 10.0.0.3 |
+----+--------------------+----------------+----------------+
-Vía WEB
Desde el menú Data Service > VPN > PPTP Server podemos realizar la
configuración de la VPN PPTP.
VPN-L2TP
Para habilitar la función utilizamos el comando “set l2tp-server” y “set l2tp-server

user”. Para visualizar la información utilizamos “show l2tp-server”.
Utilizamos “set l2tp-server” para habilitar el servicio, IPs, autenticación y

encriptación.
-Vía CLI
MG600XN$set l2tp-server
->Enable L2TP Server 'yes' or 'no' [yes]:
->Local IP[11.0.0.3]:192.168.1.2
->IP Address Pool Range(Start IP)[0.0.0.0]:11.0.0.6
->IP Address Pool Range(End IP)[0.0.0.0]:11.0.0.16
->Enable Authentication 'yes' or 'no' [yes]:
->L2TP Authentication Secret[123456]:
->Enable Debug 'yes' or 'no' [no]:
Are you sure to modify? 'yes' or 'no'[yes]:
Utilizamos el comando “set l2tp-server user” para configurar el Username y

Password.
MG600XN$set l2tp-server user
L2TPServer User List Config:
->Select config type(0-add,1-delete,2-modify)[0]:
->Username[]:VPNtest
->Password[]:VPNtest1
->Pointed IP[]:11.0.0.3
Utilizamos el comando “show pptp-server” para visualizar la información
MG600XN$show l2tp-server
Enable L2TP Server...............................: Enable
Local IP.........................................: 192.168.1.2
IP Address Pool Range(Start IP)..................: 11.0.0.6
IP Address Pool Range(End IP)....................: 11.0.0.16
Enable Authentication............................: Enable
L2TP Authentication Secret.......................: 123456
Enable Debug.....................................: Disable
+----+--------------------+--------------------+----------------+
| No | Username | Password | Binding IP |
+----+--------------------+--------------------+----------------+
|0 |as |as |192.169.1.1 |
+----+--------------------+--------------------+----------------+
|1 |VPNtest |VPNtest1 |11.0.0.3 |
+----+--------------------+--------------------+----------------+
-Vía WEB
Desde el menú Data Service > VPN > L2TP Server podemos realizar la
configuración de la VPN PPTP.
2.4. INFORMACIÓN ADICIONAL PARA EL DIAGNOSTICO DE FALLAS
2.4.1. Arp table y Aging time
-Podemos utilizar el comando “show arp” para visualizar su tabla de información:
MG600XN#show arp
IP address HW type Flags HW address Mask Device
192.168.1.90 0x1 0x2 f0:7d:68:16:6e:b9 * br0
-Podemos utilizar el comando “show aging” para ver el tiempo arp aging.
MG600XN#show aging
->Enable Automatic Addressing Aging: Yes
->Automatic Addressing Aging time(unit: seconds): 301
-El arp aging por defecto es 300 segundos, si se desea modifcar el valor utilizar el
comando “set aging”.
MG600XN$set aging
->Enable Automatic Addressing Aging 'yes' or 'no' [yes]:
->Input the aging time(1~65535, unit:7seconds)[43]:
2.4.2. Nat connection y MSS
-Podemos utilizar el comando “show nat-connect” para visualizar la cantidad de

conexiones nat actuales.
MG600XN#show nat-connect
Current counts of connection is 12
-Podemos utilizar el comando “set data-advance” para configurar las máximas

conexiones nat y el MSS. Para visualizar la información usamos el comando “show
data-advance”.
MG600XN#set data-advance
->Max Nat Connections(512-30000)[16000]:
->Enable MSS Auto Adaptive 'yes' or 'no' [yes]:
MG600XN#show data-advance
Max Nat Connections..............................: 16000
Enable MSS Auto Adaptive.........................: Enable
2.4.3. CPU del dispositivo
Podemos utilizar el comando “show cpu” para revisar el rendimiento del

dispositivo.
MG600XN $show cpu
time_user time_system time_softirq time_idle
0% 0% 0% 99%  CPU libre
2.4.4. Estadísticas de las Interfaces de red en el dispositivo.
Explicación de las diferentes abreviaturas.
-br0: La interfaz estática del puerto lan.
-Wds0.wds1, wds2, wds3: La interfaz wifi, son 4 porque el dispositivo soporta 4 SSID
-eth0: Interfaz de datos con vlan.
-ethe0.1:Interfaz de datos sin vlan.
-eth2:Interfaz de voz con vlan
-eth2.2:Interfaz de voz sin vlan
Para visualizar las diferentes estadísticas usamos el comando “show net-interface”

MG600XN$show net-interface
apcli0 Link encap:Ethernet HWaddr 00:0E:B4:0A:AE:05

BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 iB) TX bytes:0 (0.0 iB)
br0 Link encap:Ethernet HWaddr 00:0E:B4:0A:AE:01

inet addr:192.168.20.1 Bcast:192.168.20.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX bytes:2681580677 (2557.3 MiB) TX bytes:40635853919 (38753.3
eth0 Link encap:Ethernet HWaddr 00:0E:B4:0A:AE:00

RX bytes:22005514795 (20986.0 MiB) TX bytes:5186961539 (4946.6
eth1 Link encap:Ethernet HWaddr 00:0E:B4:0A:AE:02

RX bytes:631550815 (602.2 MiB) TX bytes:30114594 (28.7 MiB)
wds0 Link encap:Ethernet HWaddr 00:0E:B4:0A:AE:04

2.4.5. Memoria del dispositivo
Podemos utilizar el comando “show memory” para revisar el estado de la memoria

del dispositivo.
MG600XN $show memory
total used free

kB 125012 62276 62736
% 100 49 50  Memoria libre; La memoria del dispositivo sin carga esta
aproximadamente en 50/51 de memoria libre.
2.4.6. Tareas del dispositivo
Podemos utilizar el comando “show task” para revisar las tareas que están
corriendo actualmente.
MG600XN$show task
taskID taskName priority state pid
1 tUsrRoot 0 delay 191
2 tExcTask 0 ready 192
3 RootEntry 100 delay 193
4 vRunLedHandleTask 72 delay 194
5 nHandleEthErrStatusTask 150 delay 329
6 vHandleKeyInputTask 72 delay 330
7 vProcFXSBoardCmdTask 73 ready 335
8 tLogMsgTask 94 pend 393
9 taskWaitTelnet 107 ready 394
10 tTelnetd 110 ready 395
12 TeleMainTask 69 pend 484
13 WaitForOtherTaskNotify 68 ready 485
14 UpdateLineStatusToAst 71 delay 486
15 SignalMsgHandle 65 ready 487
16 AsteriskDebugRecvTask 68 ready 488
17 tAttackDefense 123 delay 489
18 tWebHttp 103 ready 500
19 tTargetModify 103 ready 501
20 PhyDetectTask 100 delay 506
21 igmpMsgHandle 110 delay 2835
25 ARPSend 160 delay 5214
26 ArpSend 120 delay 5215
27 WebKeyCodeHandleTask 100 delay 5216
29 vMacTableScanTask 115 delay 5244
2.4.7. Comprobación del sistema
Podemos utilizar el comando “show thread” para revisar el estado del dispositivo
en funcionamiento.
2.4.8. Traceroute
Realizamos la acción con el comando traceroute y a continuación la IP.
SSETE05,6-P0014$traceroute 8.8.8.8
traceroute to 8.8.8.8 (8.8.8.8), 30 hops max, 38 byte packets
1 10.177.208.1 (10.177.208.1) 1.908 ms 1.626 ms 0.836 ms
2 200.26.135.178 (200.26.135.178) 3.140 ms 4.973 ms 3.414 ms
3 10.14.14.45 (10.14.14.45) 47.154 ms 49.066 ms 47.786 ms
4 64.86.28.1 (64.86.28.1) 58.010 ms 57.900 ms 57.822 ms
5 if-0-0-0-0.tcore1.MLN-Miami.as6453.net (63.243.152.53) 58.049 ms 58.282 ms 58.103 ms
6 72.14.212.62 (72.14.212.62) 75.521 ms 75.001 ms 74.843 ms
7 216.239.50.61 (216.239.50.61) 74.973 ms 216.239.50.63 (216.239.50.63) 75.477 ms 74.905 ms
8 209.85.242.155 (209.85.242.155) 59.787 ms 216.239.50.103 (216.239.50.103) 75.382 ms 216.239.5
.119 (216.239.50.119) 59.890 ms
9 google-public-dns-a.google.com (8.8.8.8) 59.215 ms 75.167 ms 59.234 ms
2.4.9. Ping
Realizamos la acción con el comando “ping” y a continuación la IP.

Ejemplo de ping al 8.8.8.8
MG600XN$ping 8.8.8.8
2.4.10. Ping extendido
Vía CLI
MG600XN$ping
->If Using Interface when ping 'yes' or 'no' [no]:
->Target host IP address:8.8.8.8
->Repeat count [5]:100
->Datagram size [100]:
->Tranmit interval[0](s):
->Timeout length [2](s):
->If Using mark when ping 'yes' or 'no' [no]:
Request timed out.

Vía WEB
2.4.11. Tiempo de trabajo del dispositivo
Podemos utilizar el comando “show uptime” para revisar cuanto tiempo lleva el
dispositivo trabajando continuamente.
MG600XN$show uptime
Uptime:10 Day 1 Hour 29 Minute
2.4.12. Captura de información con puerto espejo
Podemos capturar información del dispositivo para el diagnóstico de fallas por

medio del comando “set port-mirror”. Con el destination port podemos obtener el
tráfico y con el source port se configura los puertos que deseamos analizar y
capturar su tráfico para ser diagnosticados.
Nota:
La opción solo debe ser habilitada para diagnóstico de fallas. Por defecto
mantenerla deshabilitada.
Vía CLI
MG600XN$set port-mirror
->Enable Port Mirror 'yes' or 'no' [yes]:
->Destination Port(0-LAN1, 1-LAN2, 2-LAN3, 3-LAN4, 4-WAN)[3]:  Puerto hacia donde se va a reflejar la
información capturada. Por ejemplo, en este puerto ponemos nuestro PC.
->LAN1 is the source port of port mirror or not?[no]:

->WAN is the source port of port mirror or not?[yes]:  Puerto de donde se captura la información, Por
ejemplo, podemos activar del Puerto LAN1 hasta el Puerto WAN, para capturar información en
todos los puertos.

Operate success!
Vía WEB
Desde menu Network > Port Management, podemos realizar la configuración del
port mirror de forma más amigable, destination port donde ponemos nuestro PC
para capturar el tráfico, y Source port los puertos que deseamos monitorear.
2.4.13. Verificación puertos y revisión direccionamiento IP y MAC.
Por medio de los comandos “show port-status” y “show arp” podemos verificar el
estado de los puertos del dispositivo y revisar su direccionamiento.
MG600XN$show port-status
+-----------------------------+
|Port| Speed|Duplex|Link State|
+----+------+------+----------+
|LAN1| 10M| half| Unlink|
+----+------+------+----------+
+----+------+------+----------+
+----+------+------+----------+
|LAN4| 100M| full| Link|
+----+------+------+----------+
| WAN| 100M| half| Link|
+-----------------------------+
LAN1.............................................:Route Mode
LAN2.............................................:Route Mode
LAN3.............................................:Route Mode
LAN4.............................................:Route Mode  Podemos visualizar la MAC del dispositivo que está en los
puertos LAN.
+-----------------------+
|Index| Mac Address |
+-----+-----------------+
| 0 |00:16:17:c4:06:bd|
+-----------------------+
MG600XN$show arp
|index| ip address | mac address |flag| ports |

| 3 | 10.177.208.1|00:21:1b:99:ec:6a| 2 | WAN |
| 4 | 192.168.20.3|a4:77:60:28:41:40| 2 | WLAN |
| 6 | 169.254.254.2|00:0e:b4:0c:09:19| 2 | WLAN |
| 7 |190.144.124.221|00:16:17:c4:06:bd| 2 | lan4 |  Podemos revisar a que IP
está relacionada la MAC en la tabla arp, y así obtenemos la IP también.
| 8 | 192.168.20.6|40:78:6a:96:9d:f4| 2 | WLAN |
| 10 | 10.152.64.1|00:21:1b:99:ec:68| 2 | WAN |
| 11 | 192.168.20.17|90:48:9a:0b:5e:dd| 2 | WLAN |
2.4.14. Debug
Podemos configurar el debug con el comando “set debug”, se pueden obtener

diferentes niveles de información, según sea el caso (0-8).
Por ejemplo aquí configuramos el debug para revisar todo tipo de tráfico,
obteniendo el máximo nivel de información, realizando la captura de información
por medio del telnet 24.
MG600XN$set debug
->Log level of tr069(0~5)[0]:
->If modify asterisk debug para[no]:
->debug output mode(0-none, 1-telnet 24 output, 2-serial, 3-both,4-Log)[0]:1
->output SIP signal(0-none, 1-send packet, 2-reseive packet, 3-both)[0]:
Output Level Note:
0-none
1-system is unusable
2-action must be taken immediately
3-critical conditions,
4-error conditions
5-warning
6-signification condition
7-informational
8-debug-level messages
->output level of line(0~8)[0]:8
->output level of DSP(0~8)[0]:8
->output level of SIP(0~8)[0]:8
->output level of application(0~8)[0]:8
Nota:
La opción solo debe ser habilitada para diagnóstico de fallas. Por defecto
mantenerla deshabilitada.
2.4.15. Versión de Firmware
MG600XN$show version
Hardware version: v1.0.0

Firmware version: v1.1.71
Kernel version: 2.25
Firmware time: May 14 2015 20:03:33
uboot version: V3.0
uboot time: May 20 2014 18:54:13
2.4.16. Fuentes de alimentación
-MG6002N: Puede utilizar fuentes de 12V /1A - 12V/ 2A
-MG6004N: Solo puede utilizar fuentes de 12V/2A
-MG6008N: Solo puede utilizar fuentes de 12V/2A
2.4.17. Información general del dispositivo
Vía WEB
Podemos realizar la revisión de CPU, memoria, direcciones MAC, numero de

serial del dispositivo entre otras cosas, desde el menú Home.
Podemos revisar el estado de diferentes configuraciones y la información de red.
Desde el Menu Data Service > Status visualizamos el estado de los servicios:
Visualizamos la información de la tabla ARP:
Visualizamos la tabla de enturamiento:
Desde la tabla de enrutamiento, podemos revisar detalladamente la información

haciendo click en uno de los Index (1-9)
Podemos visualizar la información del estado de la red:
3. SERVICIO DE TELEFONIA
3.1. CONFIGURACIÓN
Los pasos a seguir para configurar el servicio de telefonía en los nuevos equipos
MG600xN son los siguientes:
 Verificar versión cargada en el equipo Gaoke

 Cargar profile Telmex_Colombia (Plataforma Softswitch) o
Claro_Colombia_IMS (Plataforma IMS)
 Asignar IP y VLAN a la interface de Telefonía
 Configuración de los parámetros SIP del Proxy Server (IMS)
 Configurar cuentas SIP
 Verificar que las cuentas SIP se hayan registrado
3.1.1. Verificar versión cargada en el equipo Gaoke
Verificar que el equipo tenga cargada la versión homologada:
MG6002N$ sh version
Hardware version: v1.0.0
Firmware version: v1.1.71
Kernel version: 2.25
Firmware time: May 14 2015 20:03:33
uboot version: V3.0
uboot time: May 20 2014 18:54:13
El archivo del último firmware homologado tiene como nombre:
mg6002n08n_sip_v1.1.71_0514.bin
Se usa el mismo archivo de Firmware para todos los modelos de equipos:

MG600xN.
La versión homologada se encuentra publicada en la intranet.
Dirección de Operaciones  Gerencia de Ingeniería  Información  Productos y

Servicios  Voz IP  1.-Telefonía  6.-Software  4.-Gaoke
3.1.2. Cargar profile
Cargar el Profile es el primer paso a ejecutar antes de seguir con la instalación y

configuración del equipo. Tener en cuenta que al cargarlo se borra cualquier
configuración que se haya realizado anteriormente (IPs, VLANs, usuarios, etc.).
Si el equipo se registra en la plataforma NGN (Softswitch Huawei SoftX3000) se

debe usar el profile Telmex_Colombia, el cual tiene toda la información estándar
de la red de Claro para esta plataforma (codecs, plan de marcación, direcciones IP
del Softswitch, tonos, etc.)
MG6004N$target
-->Please input target user name:Telmex_Colombia
->Really want to modify? 'yes' or 'no'[yes]:yes
MG6004N$load config
->Select load confer source(0-Default,1-FileSystem,2-Flash)[0]:0
Operate Successfully!
*****Parameters must save and reset to take effect!*****
MG6004N$save
MG6004N$reset
Si el equipo se registra en la plataforma de IMS se debe usar el profile

Claro_Colombia_IMS, el cual tiene toda la información estándar de la red de
Claro para esta plataforma (codecs , plan de marcación, tonos, etc.).
MG6004N$target
-->Please input target user name:Claro_Colombia_IMS
MG6004N$load config
->Select load config source(0-Default,1-FileSystem,2-Flash)[0]:0
Operate Successfully!
*****Parameters must save and reset to take effect!*****
MG6004N$save
MG6004N$reset
3.1.3. Asignar IP y VLAN a la interface de Telefonía
Si el equipo se va a registrar a la Plataforma NGN (SoftX3000) el direccionamiento

IP a usar para Telefonía Pymes es el que se viene usando hasta ahora de la red
10.152.0.0/16 y la VLAN es la 78. En el caso que el equipo se registre en la
Plataforma de IMS el direccionamiento IP a usar para Telefonía Pymes es de la
red 10.6.0.0/16 y las VLANs son 578, 878, 978. Revisar en el PE respectivo la vlan
correspondiente.
MG6004N$set wan
->Please select one interface name to set(
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2
->Enable or not[yes]:yes
->Access mode(0-STATIC IP,1-PPPOE,2-DHCP,3-PPTP,4-L2TP)[0]:0
->Vlan Enable[yes]:yes
->VLAN ID(1-4095)[100]:78
->Priority Level(0-7)[7]:7
->Primary DNS(Enter SPACE key to clear)[138.0.60.2]:
->Secondary DNS(Enter SPACE key to clear)[138.1.60.1]:
->MTU(512-2042)[1500]:
->IP Address[138.1.60.1]:10.152.37.110
->Netmask[255.255.0.0]:255.255.248.0
->Enable Gateway or not[yes]:yes
->Gateway[0.0.0.0]:10.152.32.1
MG6004N$save
MG6004N$reset
Verificar la configuración con el comando:
MG6004N$sh wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2
Interface.......................................:VOICE
Enable or not...................................:yes
Vlan Enable.....................................:yes
VLAN ID.........................................:78
Priority Level..................................:7
MTU.............................................:1500
IP Address......................................:10.152.37.110
Netmask.........................................:255.255.248.0
Gateway.........................................:10.152.32.1
Adicionalmente vía web se puede configurar la WAN de Voz:

3.1.4. Configuración de los parámetros SIP del Proxy Server
Si el Gaoke se va a registrar en la Plataforma NGN (SoftX3000) no hay que

configurar el Register server o el Backup register server IP, ya que al cargar el
profile Telmex_Colombia, las direcciones IP de los Register server (Softswitch de
Bogotá y Cali) quedan configuradas por defecto. En caso que no se cargue el
profile este direccionamiento hay que ingresarlo.
MG6004N$sh sip
+----------------------------------------------------------------------------+
|No. | ID | Register Server | Server IP/Domain | Port |Register Cycle |
+----+----+--------------------+----------------------+------+---------------+
| 0 | 1 | RegServer1 | 172.31.239.100 | 5060 | 1500 |
+----------------------------------------------------------------------------+
Enable backup server............................:yes

Backup Register server IP or domain.............:172.31.237.100
Backup Register server port.....................:5060
Enable proxy server.............................:no
Enable backup agent register or not.............:no
Local SIP Port(1024-65535)......................:5060
Si el equipo se va a registrar en la Plataforma IMS, se debe configurar el Proxy

Server, es decir el direccionamiento IP de los SBC (Session Border Controller)
donde se va a enviar el registro del equipo. Aunque se cargue el Profile
Claro_Colombia_IMS, esta información hay que ingresarla manualmente, NO
queda cargada por defecto.
La dirección IP 10.11.0.7 pertenece al SBC de Bogotá y la IP 10.11.200.7

pertenece al SBC de Medellín. Dependiendo de la ciudad donde se vaya a instalar
el servicio, se debe determinar la dirección IP del Proxy server domain o del
Backup proxy register.
MG6004N$set sip
+----------------------------------------------------------------------------+
+----+----+--------------------+----------------------+------+---------------+
| 0 | 1 | RegServer1 | | 5060 | 3600 |
+----------------------------------------------------------------------------+
->Input register server name[SIPServer]:
->Register server ip or domain[]:ims.claro.com.co
->Register server port(1024-65535)[5060]:
->Enable backup server[no]:no
->Enable proxy server[yes]:yes
->Proxy server domain name or IP(Enter SPACE key to
clear)[]:10.11.0.7
->Proxy server port(1024-65535)[5060]:
->Enable backup proxy register or not[yes]:yes
->Backup proxy register server ip or domain[]:10.11.200.7
->Backup proxy Register server port(1024-65535)[5060]:
->Register interval(60-3600s)[1500]:
->Local SIP Port(1024-65535)[5060]:
->Whether forced to add report[yes]:
Operate success!
The configuration will take effect after saved and reloaded!

MG6004N$save
MG6004N$reload
Usar la siguiente configuración:
->Proxy server domain name or IP(Enter SPACE key to clear)[]:10.11.0.7

Para las ciudades de:

 Aipe  Neiva
 Bogotá  Palmira
 Buenaventura  Pasto
 Buga  Popayán
 Cajicá  Rivera
 La Calera  Santander de Quilichao
 Cali  Soacha
 Chía  Sogamoso
 Cota  Sopó
 Duitama  Tocancipá
 Facatativá  Tuluá
 Flandes  Tunja
 Funza  Villavicencio
 Girardot  Yopal
 Ibagué  Yumbo
 Madrid  Zipaquirá
 Mosquera
Usar la siguiente configuración:
->Proxy server domain name or IP(Enter SPACE key to clear)[]:10.11.200.7

Para las ciudades de:
 Armenia  Manizales
 Barranquilla  Medellín
 Bello  Montería
 Bucaramanga  Pereira
 Cartagena  Piedecuesta
 Copacabana  Rionegro
 Cúcuta  Sabaneta
 Envigado  Santa Marta
 Floridablanca  Sincelejo
 Girón  Soledad
 Itagüí  Turbaco
 Lebrija  Valledupar
MG6004N$sh sip
+----------------------------------------------------------------------------+
+----+----+--------------------+----------------------+------+---------------+
| 0 | 1 | RegServer1 | ims.claro.com.co | 5060 | 3600 |
+----------------------------------------------------------------------------+
Enable backup server..........................:no

Proxy server domain name or IP..........:10.11.0.7
Proxy server port..................................:5060
Enable backup agent register or not.....:yes
Back agent Register server port...............:5060
Local SIP Port(1024-65535).....................:5060
Adicionalmente vía web se puede configurar el SIP Proxy:

Plataforma NGN (SoftX3000)
MG6004N$set sipuser
+----------------------------------------------------------------------------+
|No. | ID |Account Name | Extension |Register Account|Register| Authen User|
+----+-----+-------------+------------+----------------+--------+------------+
| 0 | 1 | Phone_001| 700| | no | |
+----+-----+-------------+------------+----------------+--------+------------+
| 1 | 2 | Phone_002| 701| | no | |
+----+-----+-------------+------------+----------------+--------+------------+
| 2 | 3 | Phone_003| 702| | no | |
+----+-----+-------------+------------+----------------+--------+------------+
| 3 | 4 | Phone_004| 703| | no | |
+----+-----+-------------+------------+----------------+--------+------------+
-> Edit All Ports 'yes' or 'no'[no]:no  Configurar puertos en
bloque
->Enter the index to modify(0-3)[0]:0
->Phone number[700]:5717559886
->Display name(Press SPACE key to clear)[]:
->Register Account[]:5717559886
->Auth User Name(Press SPACE key to clear)[]:5717559886
->Password(Press SPACE key to clear)[******]:123ABC
->Enable Register(yes/no)[no]:yes
Operate success!
->Set account basic para continue or not?[yes]:yes

+----------------------------------------------------------------------------+
|No. | ID |Account Name | Extension |Register Account|Register| Authen User|
+----+-----+-------------+------------+----------------+--------+------------+
| 0 | 1 | Phone_001| 5717559886| 5717559886 | yes | 5717559886 |
+----+-----+-------------+------------+----------------+--------+------------+
| 1 | 2 | Phone_002| 701| | no | |
+----+-----+-------------+------------+----------------+--------+------------+
| 2 | 3 | Phone_003| 702| | no | |
+----+-----+-------------+------------+----------------+--------+------------+
| 3 | 4 | Phone_004| 703| | no | |
+----+-----+-------------+------------+----------------+--------+------------+
-> Edit All Ports 'yes' or 'no'[no]: no
->Phone number[701]: 5717559887
->Register Account[]:5717559887
->Auth User Name(Press SPACE key to clear)[]:5717559887
->Password(Press SPACE key to clear)[******]:123DEF
Operate success!
->Set account basic para continue or not?[yes]:no
Si no se va a usar alguna de las líneas tener en cuenta colocar que NO registre en

el campo “Enable Register(yes/no)” para evitar envío de mensajes de registro
innecesarios de estos puertos hacia la plataforma del Softswitch.
MG6004N$save
MG6004N$reload
Voice parameter reload success!
MG6004N$sh sipuser
+----------------------------------------------------------------------+
+----+-------------+------------+----------------+--------+------------+
| 0 | Phone_001| 5717559886| 5717559886| yes| 5717559886|
+----+-------------+------------+----------------+--------+------------+
| 1 | Phone_002| 5717559887| 5717559887| yes | 5717559887|
+----+-------------+------------+----------------+--------+------------+
| 2 | Phone_003| 702| | no | |
+----+-------------+------------+----------------+--------+------------+
| 3 | Phone_004| 703| | no | |
+----+-------------+------------+----------------+--------+------------+
->See detail information continue or not?[yes]:yes  Verificar
información detallada de la línea
->Enter the index to show(0-3)[0]:0

Display name.....................................:
Phone Number.....................................:5717559886
Register Account.................................:5717559886
Auth User Name...................................:5717559886
Password.........................................:******
Enable Register..................................:yes
Register State...................................:Registered-
primary
->See detail information continue or not?[yes]:yes

Display name.....................................:
Phone Number.....................................:5717559887
Register Account.................................:5717559887
Auth User Name...................................:5717559887
Password.........................................:******
primary
->See detail information continue or not?[yes]:no

Plataforma IMS
Se usa el mismo comando pero el formato de los datos a ingresar es diferente:
MG6004N$set sipuser
+----------------------------------------------------------------------+
+----+-------------+------------+----------------+--------+------------+
| 0 | Phone_001| 700| | no | |
+----+-------------+------------+----------------+--------+------------+
| 1 | Phone_002| 701| | no | |
+----+-------------+------------+----------------+--------+------------+
| 2 | Phone_003| 702| | no | |
+----+-------------+------------+----------------+--------+------------+
| 3 | Phone_004| 703| | no | |
+----+-------------+------------+----------------+--------+------------+
-> Edit All Ports 'yes' or 'no'[no]:no
->Phone number[700]:5717559876
->Register Account[]:+5717559876
->Auth User Name(Press SPACE key to
clear)[]:+5717559876@ims.claro.com.co
->Password(Press SPACE key to clear)[******]:ABCDEF
Operate success!
->Set account basic para continue or not?[yes]:yes

+----------------------------------------------------------------------+
+----+-------------+------------+----------------+--------+------------+
| 0 | Phone_001| 5717559876| +5717559876| yes | +5717559876@ims.clar
o.com.co|
+----+-------------+------------+----------------+--------+------------+
| 1 | Phone_002| 701| | no | |
+----+-------------+------------+----------------+--------+------------+
| 2 | Phone_003| 702| | no | |
+----+-------------+------------+----------------+--------+------------+
| 3 | Phone_004| 703| | no | |
+----+-------------+------------+----------------+--------+------------+
-> Edit All Ports 'yes' or 'no'[no]: no
->Phone number[701]: 5717559877

->Register Account[]:+5717559877
->Auth User Name(Press SPACE key to
clear)[]:+5717559877@ims.claro.com.co
->Password(Press SPACE key to clear)[******]:GHIJKL
Operate success!
->Set account basic para continue or not?[yes]:no
Si no se va a usar alguna de las líneas tener en cuenta colocar que NO registre en

el campo “Enable Register(yes/no)” para evitar envío de mensajes de registro
innecesarios de estos puertos hacia la plataforma de IMS.
MG6004N$save
MG6004N$reload
MG6004N$sh sipuser
+----------------------------------------------------------------------+
+----+-------------+------------+----------------+--------+------------+
o.com.co| |
+----+-------------+------------+----------------+--------+------------+
o.com.co| |
+----+-------------+------------+----------------+--------+------------+
| 2 | Phone_003| 702| | no | |
+----+-------------+------------+----------------+--------+------------+
| 3 | Phone_004| 703| | no | |
+----+-------------+------------+----------------+--------+------------+

Display name.....................................:
Phone Number.....................................:5717559876
Register Account.................................:+5717559876
Auth User
Name...................................:+5717559876@ims.claro.com.co
Password.........................................:******
Register State...................................:Register failed
The reason for the failure of register...........:400

Display name.....................................:
Phone Number.....................................:5717559877
Register Account.................................:+5717559877
Auth User
Name...................................:+5717559877@ims.claro.com.co
Password.........................................:******
primary
3.1.7. Verificar que las cuentas SIP se hayan registrado
Se puede usar el comando sh pots o con el comando sh sipuser usando la

información detallada: ->See detail information continue or not?[yes]:
MG6004N$sh pots
----+--------------------+----------------+--------+--------+
----+--------------------+----------------+--------+--------+
----+--------------------+----------------+--------+--------+
Adicionalmente vía web se pueden configurar los usuarios:

3.2. CONFIGURACIÓN AVANZADA
Este capítulo es informativo en caso de tener que efectuar algún cambio de

configuración. Se detallan los comandos más usados para el servicio de telefonía.
Al cargar el profile de Telmex_Colombia o el de Claro_Colombia_IMS todos los

parámetros usados en la red de Claro cuando el equipo se va a registrar en la
Plataforma NGN o en la Plataforma IMS ya se encuentran configurados por
defecto, por lo tanto al ejecutar los pasos del capítulo 3 el equipo ya quedaría
habilitado para prestar servicios de telefonía.
3.2.1. Parámetros SIP avanzados
Para la Plataforma NGN (Softx3000) con este comando es posible definir una
configuración más específica de los parámetros SIP, tal como tiempos de envío de
mensajes Re-Invite, configurar el TOS, etc.
MG6004N$sh sipadvanced
SBC enable......................................:no
Enable Keeping Alive............................:no
Enable Realm....................................:no
Enable Conversation Refresh Period..............:yes
Conversation Refresh Interval(90-3800s).........:1800
Conversation Refresh Preference.................:UAS
Enable Sip Retrans Timer........................:no
User Agent......................................:BG9008W
SDP Mode When Call holding......................:0.0.0.0
Enable NextNonce................................:no
Signaling TOS...................................:96
Voice TOS.......................................:184
Support PRACK...................................:no
Support USER=PHONE..............................:no
Auto Update Register Cycle......................:yes
Support Full Register...........................:yes
First Package with Information..................:no
Send 'hello' package to register IP trunk(yes/no):no
The Range of RTP port...........................:8192-16383
Whether local chat must over server?............:yes
delay hotline:
Enable function key or not........................:yes
Func Key..........................................:*52*
Cancel delay hotline:
Func Key..........................................:#52#
Para la Plataforma IMS con este comando es posible definir los parámetros:
tiempo de envío de mensajes Re-Invite, configurar el TOS, envío de OPTIONS
(keep alive), etc.
MG6008N$sh sipadvanced
SBC enable......................................:no
Enable Keeping Alive............................:yes
Alive Time(20-3600s)............................:60
Keep Alive Mode.................................:OPTIONS
Enable Realm....................................:no
Enable Conversation Refresh Period..............:yes
Conversation Refresh Interval(90-3800s).........:1800
Conversation Refresh Preference.................:UAS
Enable Sip Retrans Timer........................:no
User Agent......................................:MG6008N
SDP Mode When Call holding......................:0.0.0.0
Enable NextNonce................................:no
Signaling TOS...................................:96
Voice TOS.......................................:184
Support PRACK...................................:no
Support USER=PHONE..............................:no
Auto Update Register Cycle......................:yes
Support Full Register...........................:yes
First Package with Information..................:no
Send 'hello' package to register IP trunk(yes/no):no
The Range of RTP port...........................:8192-16383
Whether local chat must over server?............:yes
delay hotline:
Func Key..........................................:*52*
Cancel delay hotline:
Func Key..........................................:#52#
3.2.2. Codecs
En la Plataforma NGN (SoftX3000) se usan los codecs de voz en el orden G729,

G711A y G711U y el fax en T.38.
Si se cargó el Profile Telmex_Colombia, estos parámetros ya se encuentran

configurados por defecto. Si hay que hacer algún cambio a esta configuración usar
el comando set codec.
MG6004N$sh codec
enableG.711A....................................:yes
Packetizer time...............................:20
enableG.711U....................................:yes
Packetizer time...............................:20
enableG.723.....................................:no
enableG.729.....................................:yes
Packetizer time...............................:20
+---------------------------------------------------------------------------+
|No. |Account Name | Fax Mode |Priority 1|Priority 2|Priority 3|Priority 4|
+----+-------------+------------+----------+----------+----------+----------+
| 0 | Phone_001| T38| G.729| G.711A| G.711U| |
+----+-------------+------------+----------+----------+----------+----------+
| 1 | Phone_002| T38| G.729| G.711A| G.711U| |
+----+-------------+------------+----------+----------+----------+----------+
| 2 | Phone_003| T38| G.729| G.711A| G.711U| |
+----+-------------+------------+----------+----------+----------+----------+
| 3 | Phone_004| T38| G.729| G.711A| G.711U| |
+----+-------------+------------+----------+----------+----------+----------+
En la plataforma de IMS se usan los códec de voz en el siguiente orden: G711A,

G711U, G729.
El fax debe estar en G711 (VBD), si se cargó el Profile Claro_Colombia_IMS,
estos parámetros ya se encuentran configurados por defecto:
MG6004N$sh codec
enableG.711A....................................:yes
Packetizer time...............................:20
enableG.711U....................................:yes
Packetizer time...............................:20
enableG.723.....................................:no
enableG.729.....................................:yes
Packetizer time.................................:20
+---------------------------------------------------------------------------+
+----+-------------+------------+----------+----------+----------+----------+
| 0 | Phone_001| VBD| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
| 1 | Phone_002| VBD| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
| 2 | Phone_003| VBD| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
| 3 | Phone_004| VBD| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
Adicionalmente vía web se pueden configurar los codecs:

3.2.3. Parámetros relacionados al DSP
Se pueden ajustar parámetros tales como cancelador de eco, VAD (Voice Activity
Detection), transporte DTMF, Payload Type, tiempo del flash, inversión de
polaridad, etc.
En la plataforma de NGN se usan los tonos DTMF RFC2833 y el Payload Type en

97. Si se cargó el Profile Telmex_Colombia, estos parámetros ya se encuentran
configurados por defecto:
MG6004N$sh dsp
Startup echo canceller..........................:yes

Startup SCE.....................................:no
Input Gain(-10-12db)............................:-1
Ouput Gain(-10-12db)............................:-1
Delay Level.....................................:delay moderate
DTMF Transfer Model.............................:RFC2833
RFC2833 Load Type...............................:97
Enable Callee Inverse Polarity..................:no
Enable Caller Inverse Polarity..................:yes
Min Flash Detect Time(50-750)...................:200 ms
Max Flash Detect Time...........................:1000 ms
En la plataforma de IMS se usan los tonos DTMF en banda, si se cargó el Profile
Claro_Colombia_IMS, este parámetro ya se encuentra configurado por defecto:
MG6004N$sh dsp

Startup SCE.....................................:no
Input Gain(-10-12db)............................:-1
Ouput Gain(-10-12db)............................:-1
DTMF Transfer Model.............................:In-band
Adicionalmente vía web se pueden configurar algunos parámetros DSP

(Cancelador de eco, VAD):
3.2.4. Mapa de Marcado (Digit Map)
El Digit Map a usar cuando el equipo se registra en el Softswitch de Huawei es:
#xxx|[2-
8]XXXXXX|0[579]XXXXXXXX|04XXXXXXXXXX|033XXXXXXXXX|1XX|00X.T|*5[1457]*X.
#|#5[45]*X.#|#5[1278]#|*58#|[*#]61#|**XX|*11#|
Si se cargó el Profile Telmex_Colombia, este parámetro ya se encuentra

configurado por defecto:
MG6002N$show digitmap
Enable Digitmap.................................:yes
Digitmap Short Timer(1-30)......................:3s
Digitmap Long Timer.............................:10s
Digit Map Content:#xxx|[2-
8]XXXXXX|0[579]XXXXXXXX|04XXXXXXXXXX|033XXXXXXXXX|1XX|00X.T|*5[1457]
*X.#|
#5[45]*X.#|#5[1278]#|*58#|[*#]61#|**XX|*11#|*52*[0-9*].#
Debido a que los códigos para la activación y desactivación de los servicios

suplementarios varían con respecto a los usados en el Sofswitch Huawei, se debe
usar el siguiente mapa de marcado para la Plataforma de IMS:
[2-
8]XXXXXX|0[579]XXXXXXXX|04XXXXXXXXXX|033XXXXXXXXX|1XX|00X.T|#XX
X|*20|*7[34689]|*11#|[*#]58#|[*#]61#|*72X.#|*9[89]|#4[01]#|*4[01]*X.#|*12*X.#|**
XX.T
Si se cargó el Profile Claro_Colombia_IMS, este parámetro ya se encuentra

configurado por defecto:
MG6004N$sh digitmap
Enable Digitmap.................................:yes
Digitmap Short Timer(1-30)......................:3s
Digitmap Long Timer.............................:10s
Digit Map Content:[2-
8]XXXXXX|0[579]XXXXXXXX|04XXXXXXXXXX|033XXXXXXXXX|1XX|00X.
T|#XXX|*20|*7[34689]|*11#|[*#]58#|[*#]61#|*72X.#|*9[89]|#4[01]#|*4[0
1]*X.#|*12*X
.#|**XX.T|#52#|*52*[0-9*].#
Adicionalmente vía web se puede configurar el digit map:
3.2.5. Hotline
Para el servicio suplementario Hot Line o Warm Line se usa el código de

activación y desactivación (*52* / #52#).
Cuando se requiera usar el servicio suplementario de Hot Line, no es necesario

configurarlo en el Softswitch o en IMS, este se configura directamente en el
Gaoke. Desde un teléfono conectado al Gaoke se marca *52*Número B#, no se
escucha ninguna grabación, se escucha un tono especial de una frecuencia de
425Hz y una cadencia de 500mseg on 250mseg off 500mseg on 8750mseg off, al
escuchar este tono la línea ya queda configurada con el servicio suplementario
Hot Line. Si se quiere deshabilitar el servicio, desde el teléfono conectado al
Gaoke marcar #52# se escuchará el tono especial y el servicio suplementario
quedará deshabilitado. Con el comando sh extended-service se puede verificar el
número que se configuró para Hotline en el equipo.
MG6004N$sh extended-service
Switch&Release Call.............................:Flash+1
Three Party Call................................:Flash+3
Reject key.....................................:Flash+0
Switch call key................................:Flash+2
Keep the hold call when onhook..................:yes
# is quick dial key.............................:yes
Enable callwait CID.............................:no
Use '*' to be the function key..................:no
If Tap key need to send up......................:no
If special key use Escape Sequence..............:yes
+---------------------------------------------------------------+
|No. | ID | Account Name | Extension |Extention Type|
+----+-----+------------------------+------------+--------------+
| 0 | 1 | Phone_001 | 5717559876| Intern/Extern|
+----+-----+------------------------+------------+--------------+
+----+-----+------------------------+------------+--------------+
+----+-----+------------------------+------------+--------------+
+----+-----+------------------------+------------+--------------+
Call Forwarding Unconditional..................:no

Call Forwarding When No Reply..................:no
Call Forwarding On Busy........................:no
Hotline Number.................................:7559884
Delay Time.....................................:5s
Incoming Number Display Restriction............:no
Enable No Disturb..............................:no
Enable Call Waiting Function...................:yes
Whether display incoming number................:yes
Whether incoming number display time...........:no
->Show account extended srvice para continue or not?[yes]:no
Adicionalmente vía web se puede configurar el Hot line:

3.2.6. Tono de ocupado
Para verificar la frecuencia y la cadencia del tono de ocupado, se usa el comando:
MG6004N$sh signaltone
Tone Type.......................................:Telemx_Colombia
Dial Tone User Define Enable....................:no
Dial tone frequency 1(100-2000HZ)...............:0
Busy Tone User Define Enable....................:yes
Busy Tone Frequency1(100-2000HZ)................:425
On Time(100-10000ms)............................:250
Off Time(100-10000ms)...........................:250
Ring Back Tone User Define Enable...............:no
Ring Back Tone Frequency 1(100-2000HZ)..........:0
On Time(100-10000ms)............................:500
Off Time(100-10000ms)...........................:500
Internal ring on time1(*100ms)..................:4
Internal ring off time1(*100ms).................:2
External ring on time1(*100ms)..................:10
External ring off time1(*100ms).................:40
Si se cargó el Profile Telmex_Colombia o Claro_Colombia_IMS, este parámetro

ya se encuentra configurado por defecto.
Adicionalmente vía web se puede configurar el tono de ocupado:
3.2.7. Registrar/De-Registrar el dispositivo
Se pueden des registrar y volver a registrar las líneas de telefonía usando los
siguientes comandos, en caso de requerirse:
MG6008N$send unregister-request
->Please input the start number of account to cancel register(0-

7)[0]:0
->Please input the end number of account to cancel register(2-
7)[2]:0
The command has sent!!! Account:+5717559876
MG6008N$send register-request
->Please input the start number of account to register(0-7)[0]:0
->Please input the end number of account to register(2-7)[2]:0
The command has sent!!! Account:+5717559876
3.2.8. Inversión de Polaridad
Viene activado por defecto y se puede verificar con el comando sh dsp:
MG6008N$sh dsp
Startup SCE.....................................:no
Input Gain(-10-12db)............................:-1
Ouput Gain(-10-12db)............................:-1
RFC2833 Load Type...............................:97
3.2.9. Configuración de parámetros en caso de conectar un Datafono en el

puerto telefónico
En caso que el cliente quiera conectar un datafono en el puerto telefónico, hay que
tener en cuenta la siguiente configuración en el Gaoke para que funcione el
servicio correctamente:
 Colocar los codecs de voz en G.711A y G.711U

 Deshabilitar codec G729
 En el campo FAX MODE colocarlo en “Transparent”
 Deshabilitar la opción SCE
Se sugiere cambiar los codecs de voz solo a la línea en la cual se va a conectar el

datafono, en este caso se va a cambiar la configuración de los codecs del primer
puerto de telefonía:
MG6004N$set codec
->enableG.711A[yes]:
->G.711APacketizer time(10-40,degeress of 10)[20]:
->enableG.711U[yes]:
->G.711UPacketizer time(10-40,degeress of 10)[20]:
->enableG.723[no]:
->enableG.729[yes]:no
-> Edit All Ports 'yes' or 'no'[no]:no
->T38 ConfigurationFax Mode(0-Transparent,1-T38,2-VBD)[1]:0
->Consultation Mode(0-Offerer Priority,1-Answerer Priority)[1]:1
->Codec First Priority(0-G.711A,1-G.711U,2-G.723,3-G.729)[0]:0
->Codec Second Priority(0-G.711A,1-G.711U,2-G.723,3-G.729)[1]:1
->Codec Third Priority(0-G.711A,1-G.711U,2-G.723,3-G.729)[2]:
->Codec Fourth Priority(0-G.711A,1-G.711U,2-G.723,3-G.729)[3]:
MG6004N$save
MG6004N$reload
MG6004N$sh codec
enableG.711A....................................:yes
Packetizer time...............................:20
enableG.711U....................................:yes
Packetizer time...............................:20
enableG.723.....................................:no
enableG.729.....................................:yes
Packetizer time...............................:20
+---------------------------------------------------------------------------+
+----+-------------+------------+----------+----------+----------+----------+
| 0 | Phone_001| TRANSPARENT| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
| 1 | Phone_002| VBD| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
| 2 | Phone_003| VBD| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
| 3 | Phone_004| VBD| G.711A| G.711U| G.729| |
+----+-------------+------------+----------+----------+----------+----------+
MG6004N$sh dsp
Startup SCE.....................................:no
Input Gain(-10-12db)............................:-1
Ouput Gain(-10-12db)............................:-1
RFC2833 Load Type...............................:97

Adicionalmente en el SoftSwitch colocar la línea con el audio códec prefer en
G711A:
MOD MSBR: D=K'7559886, LP=1, ACODEC=PCMA;
3.2.10. Configuración de telefonía en cascada
Esta configuración es estándar y se usará en los casos que se quiera ampliar la

capacidad de líneas telefónicas (9 líneas en adelante) conectando un equipo
adicional en cascada en uno de los puertos LAN del equipo que hace las veces de
router.
Para instalaciones de 8 líneas o menos usar los equipos disponibles de 2, 4 u 8

líneas.
En el ejemplo que se describe a continuación se configuran 10 líneas telefónicas,

8 líneas en el Gaoke1 y 2 líneas en el Gaoke2 y se registran en la Plataforma de
IMS. Las líneas teléfonicas de los dos equipos deben registrarse en la misma
plataforma (Softswitch o IMS).
GAOKE 1 DATOS Y TELEFONIA:
Para el ejemplo se configura un equipo MG6008N, pero se pueden usar equipos

MG6002N o MG6004N:
Configurar el servicio de telefonía y datos como se viene configurando

normalmente:
MG6008N$sh wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2
Interface.......................................:VOICE
Enable or not...................................:yes
Vlan Enable.....................................:yes
VLAN ID.........................................:560
Priority Level..................................:7
MTU.............................................:1500
IP Address......................................:10.11.255.3
Netmask.........................................:255.255.255.248
Gateway.........................................:10.11.255.1
MG6008N$sh sip
+-----------------------------------------------------------------------+
+----+--------------------+----------------------+------+---------------+
| 0 | RegServer1 | ims.claro.com.co | 5060 | 3600 |
+-----------------------------------------------------------------------+
Enable backup server............................:no

Proxy server domain name or IP..................:10.11.0.7
Proxy server port...............................:5060
Enable backup agent register or not.............:yes
Back agent register server ip or domain.........:10.11.200.7
Back agent Register server port.................:5060
Local SIP Port(1024-65535)......................:5060
MG6008N$sh sipuser
+----------------------------------------------------------------------+
+----+-------------+------------+----------------+--------+------------+
o.com.co| |
+----+-------------+------------+----------------+--------+------------+
o.com.co|
+----+-------------+------------+----------------+--------+------------+
o.com.co|
+----+-------------+------------+----------------+--------+------------+
o.com.co|
+----+-------------+------------+----------------+--------+------------+
o.com.co|
+----+-------------+------------+----------------+--------+------------+
o.com.co|
+----+-------------+------------+----------------+--------+------------+
o.com.co|
+----+-------------+------------+----------------+--------+------------+
o.com.co|
+----------------------------------------------------------------------+
Configurar el Puerto 4 de la LAN, donde se va a conectar el GAOKE2:
MG6008N$set lan-bridge-mode
0----Route Mode
1----Transparent Bridge
2----Tagged Bridge
3----Promisc Bridge
->LAN1(0-3)[0]:
->LAN2(0-3)[0]:
->LAN3(0-3)[0]:
->LAN4(0-3)[0]:3
->VLAN ID (e.g 11 200-300) []: 978 -> VLAN de Telefonía
Operate success!
MG6008N$set lan
1----Static IP
Select the parameter to configure[1]:2
->0-Add,1-Delete,2-Modify[0]:0
->Interface Name[]:voicevlan
->IP Address[0.0.0.0]:192.168.3.1
->Netmask[0.0.0.0]:255.255.255.248
->Specify ip of accessing internet?[no]:
->Enable NAT or not[no]:yes
0--DATA
1--VOICE
5--LAN1
6--voicelan
7--IP PUBLIC
15--Customize IP
16--ANY_WAN
->Internet Interface[0]:1
->Vlan Enable[no]:
->Enable DHCP Server or not[no]:
->Set advanced parameter[no]:yes
Binding LAN Port:
->LAN1[yes]:no
->LAN2[yes]:no
->LAN3[yes]:no
->LAN4[yes]:
Binding WAN Subinterface:
->DATA[yes]:no
->VOICE[yes]:
->MGMT[yes]:no
->OTHER1[yes]:no
->OTHER2[yes]:no
Operate success!
MG6008N$set lan
1----Static IP
Select the parameter to configure[1]:1
->Interface Name[]:LAN
->IP Address[192.168.1.1]:
->Netmask[255.255.255.0]:
->Enable NAT or not[yes]:
0--DATA
1--VOICE
15--Customize IP
16--ANY_WAN
->Internet Interface[0]:
->Enable DHCP Server or not[yes]:
->Start IP[192.168.1.1]:
->End IP[192.168.1.254]:
->Netmask[255.255.255.0]:
->Gateway[192.168.1.1]:
->Primary DNS[200.26.137.135]:
->Secondary DNS[200.14.207.210]:
->Lease Time<Second>[86400]:
->Set advanced parameter[no]:yes
Binding LAN Port:
->LAN1[yes]:
->LAN2[yes]:
->LAN3[yes]:
->LAN4[yes]:no
Binding WAN Subinterface:
->DATA[yes]:
->VOICE[yes]:
->MGMT[yes]:
->OTHER1[yes]:
->OTHER2[yes]:
Operate success!
Después de hacer los cambios respectivos salvar y hacer reset del equipo:
MG6008N$sh lan-bridge-mode
LAN1............................................:Route Mode
LAN2............................................:Route Mode
LAN3............................................:Route Mode
VID: [978 ]
MG6008N$sh lan
1----Static IP
+---+----------------+----------------+---+----+----+---+
+---+----------------+----------------+---+----+----+---+
|0 |192.168.3.1 |255.255.255.0 |Yes|No |0 |0 |
+---+----------------+----------------+---+----+----+---+
->Input the ID to show detail(0-2)[0]:2

Interface Name..................................:VoiceLAN
IP Address......................................:192.168.3.1-> Default
GW Gaoke2
Netmask.........................................:255.255.255.248
Specify ip of accessing internet................:no
Internet interface..............................:VOICE
Vlan Enable.....................................:no
Enable DHCP Server or not.......................:no
Binding LAN Port................................:LAN4-> Puerto para
conectar el Gaoke2
Binding WAN Subinterface........................:VOICE
->Continue show or not[yes]:no
MG6008N$sh lan
1----Static IP
Interface Name..................................:LAN
IP Address......................................:192.168.1.1
Netmask.........................................:255.255.255.0
Start IP........................................:192.168.1.10
End IP..........................................:192.168.1.254
Netmask.........................................:255.255.255.0
Gateway.........................................:192.168.1.1
Primary DNS.....................................:200.26.137.135
Secondary DNS...................................:200.14.207.210
Lease Time<Second>..............................:86400
Binding LAN Port................................:LAN1 LAN2 LAN3
Binding WAN Subinterface........................:DATA VOICE MGMT OTHER1
OTHER2
GAOKE 2 TELEFONIA:
Para el ejemplo usamos un equipo de 2 puertos MG6002WB, pero se pueden usar

cualquier equipo de la serie MG600XW o MG600XN.
Se configura la WAN de telefonía con la IP 192.68.3.2

MG6002W#sh ip
WAN
Data Port IP Address............: 138.0.60.1
Data Port Net Mask..............: 255.255.0.0
Data Port MAC Address...........: 00:0e:b4:07:15:6a
Voice Port IP Address............: 192.168.3.2
Voice Port Net Mask..............: 255.255.255.0
Voice Port MAC Address...........: 00:0e:b4:07:15:6b
Whether To Use the Voice Default Gateway:yes
VOICE Default Gateway Address.......: 192.168.3.1
LAN
IP Address.......................: 192.168.1.1
Net Mask.........................: 255.255.255.0
LAN Port MAC Address.............: 00:0e:b5:07:15:6b
Whether Use the Default Gateway....: No
Se deshabilitan VLANs de voz y de datos:

MG6002W$sh vlan
Enable voice VLAN.....................: no
Enable WAN VLAN.......................: no
LAN Port 1 Configuration(0-Router,1-Bridge): route
Se configura el Proxy Server:
MG6002#sh sip
Enable register server:YES
Register server address:ims.claro.com.co
Register server port:5060
Register autherization realm(Press 0 to clear):Realm
Register interval:3600 s
Enable backup register server:NO
Enable primary proxy server:yes
Primary proxy server domainname or IP address(Press 0 to
clear):10.11.0.7
Primary proxy server port:5060
Enable backup proxy server:yes
Backup proxy server domainname or IP address(Press 0 to clear):
10.11.200.7
Backup proxy server port:5060
SIP local udp port:5060
Local chat over register server:NO
Se configuran los usuarios:
MG6002#sh sipuser
->Use user name in REGISTER:YES
----+------------+------------+----+----------------+----------------+--------+
Port|CallerName |PortNumber |En | Reg UserName | AuthName |PassWord|
----+------------+------------+----+----------------+----------------+--------+
0|5717559878 |5717559878 |Yes |+5717559878 |+5717559878@ims.|********|
----+------------+------------+----+----------------+----------------+--------+
1|5717559879 |5717559879 |Yes |+5717559879 |+5717559879@ims.|********|
----+------------+------------+----+----------------+----------------+--------+
MG6002W#sh pots
----+------------------+----------------+--------+------------+----------------+
Port|Reg Status |Port Number |Role |Status |Peer Number |
----+------------------+----------------+--------+------------+----------------+
0|Registered-primary|+5717559878 | |Idle | |
1|Registered-primary|+5717559879 | |Idle | |
----+------------------+----------------+--------+------------+----------------+
Para la gestión del Gaoke2 se puede acceder desde el Gaoke1:
MG6008N$ping 192.168.3.2  Ping a la WAN de voz del Gaoke2

MG6008N$telnet 192.168.3.2
Welcome to use gateway.
Password:
Login success!
MG6002W>enable
Password:
3.3. TROUBLESHOOTING
A continuación se presentan los comandos básicos para un proceso de detección

de fallas y verificación de configuraciones conforme a lo expuesto en el presente
manual. Básicamente todos se basan en el comando “show” :
3.3.1. Llamadas establecidas
MG6008N$sh activecall
------+----------+----------+----------+----------+----------+--------+
Port | Status | EC | VAD |Cur Codec | Loss | Jitter |
------+----------+----------+----------+----------+----------+--------+
1| Talking| Enable| Disable| G729| 0(0%)| 0|
------+----------+----------+----------+----------+----------+--------+
3.3.2. Puertos FXS activos
MG6008N$sh local-pots
+--------------------------------------------------------------+
|No. | ID | Account Name | Extension |CID |CLIP LIMIT|
+----+-----+----------------------+------------+----+----------+
| 0 | 1 | Phone_001 | 5717559876|yes | no |
+----+-----+----------------------+------------+----+----------+
| 1 | 2 | Phone_002 | 5717559877|yes | no |
+----+-----+----------------------+------------+----+----------+
| 2 | 3 | Phone_003 | 5717559879|yes | no |
+----+-----+----------------------+------------+----+----------+
| 3 | 4 | Phone_004 | 5717559881|yes | no |
+----+-----+----------------------+------------+----+----------+
| 4 | 5 | Phone_005 | 5717559885|yes | no |
+----+-----+----------------------+------------+----+----------+
| 5 | 6 | Phone_006 | 705|yes | no |
+----+-----+----------------------+------------+----+----------+
| 6 | 7 | Phone_007 | 706|yes | no |
+----+-----+----------------------+------------+----+----------+
| 7 | 8 | Phone_008 | 707|yes | no |
+--------------------------------------------------------------+
3.3.3. Estado de puertos FXS
MG6004N$sh pots
----+--------------------+----------------+--------+--------+
----+--------------------+----------------+--------+--------+
0|Registered-primary |Alerting(7559882|OffHook |Caller |
----+--------------------+----------------+--------+--------+
3.3.4. Target
PLATAFORMA NGN (SoftX3000):
MG6004N$sh target
Target User.....................................:Telmex_Colombia
PLATAFORMA IMS:
MG6008N$sh target
Target User.....................................:Claro_Colombia_IMS
3.3.5. Direccionamiento IP y VLAN interface Telefonía
MG6008N$sh wan
1----DATA
2----VOICE
3----MGMT
4----OTHER1
5----OTHER2)[1]:2
Interface.......................................:VOICE
Enable or not...................................:yes
Vlan Enable.....................................:yes
VLAN ID.........................................:78
Priority Level..................................:7
MTU.............................................:1500
IP Address......................................:10.152.37.110
Netmask.........................................:255.255.248.0
Gateway.........................................:10.152.32.1
3.3.6. Comando DEBUG
El Gaoke solo permite debug de señalización, no soporta debug de paquetes RTP.

El debug siempre debe estar deshabilitado, solo usarlo en caso de diagnóstico de
fallas.
Debug desactivado:
MG6008N$sh debug
Log level of tr069...............................: 0
Asterisk debug output............................: Gateway
Output level of verbose info.....................: 0
Output level of debug info.......................: 0
Debug output mode................................: none
Output Level Note:
0-none
4-error conditions
5-warning
7-informational
Para activarlo:
MG6008N$set debug
->Log level of tr069(0~5)[0]:
->If modify asterisk debug para[no]:
->debug output mode(0-none, 1-telnet 24 output, 2-serial, 3-both,4-
Log)[0]:1
->output SIP signal(0-none, 1-send packet, 2-reseive packet, 3-
both)[0]:3
Output Level Note:
0-none
4-error conditions
5-warning
7-informational
->output level of line(0~8)[0]:
->output level of DSP(0~8)[0]:
->output level of SIP(0~8)[0]:
->output level of application(0~8)[0]:
Abrir una sesión telnet a la dirección de la LAN puerto 24, en esta sesión telnet se
verá la señalización del equipo.
APPLICATION|Send sip packet:

APPLICATION|REGISTER sip:ims.claro.com.co SIP/2.0
Via: SIP/2.0/UDP 10.11.255.3:5060;branch=z9hG4bK47f0b30d;rport
Max-Forwards: 70
From: <sip:+5717559876@ims.claro.com.co>;tag=as498b52f1
To: <sip:+5717559876@ims.claro.com.co>
Call-ID: 75697426052f79a753119f3e20ecada3@10.11.0.7
CSeq: 102 REGISTER
Supported: replaces, timer
User-Agent: MG6008N
Expires: 3600
Contact: <sip:+5717559876@10.11.255.3:5060>
Content-Length: 0
APPLICATION|Recv sip packet:

APPLICATION|SIP/2.0 401 Unauthorized
Via: SIP/2.0/UDP 10.11.255.3:5060;received=10.11.255.3;branch=z9hG4bK47f0b30d;rp
ort=5060
From: <sip:+5717559876@ims.claro.com.co>;tag=as498b52f1
To: <sip:+5717559876@ims.claro.com.co>;tag=chzsjllu
CSeq: 102 REGISTER
WWW-Authenticate: Digest realm="ims.claro.com.co", nonce="2eJop/Vze3ncbsccW0h2MQ
==",algorithm=MD5
Content-Length: 0
APPLICATION|Send sip packet:

APPLICATION|REGISTER sip:ims.claro.com.co SIP/2.0
Via: SIP/2.0/UDP 10.11.255.3:5060;branch=z9hG4bK097bcd91;rport
Max-Forwards: 70
From: <sip:+5717559876@ims.claro.com.co>;tag=as1954749e
To: <sip:+5717559876@ims.claro.com.co>
CSeq: 103 REGISTER
Supported: replaces, timer
User-Agent: MG6008N
Authorization: Digest username="+5717559876@ims.claro.com.co", realm="ims.claro.
com.co", algorithm=MD5, uri="sip:ims.claro.com.co", nonce="2eJop/Vze3ncbsccW0h2M
Q==", response="40bfd234f0460f1fd5b57a5233fb2160"
Expires: 3600
Contact: <sip:+5717559876@10.11.255.3:5060>
Content-Length: 0
APPLICATION|Recv sip packet:

APPLICATION|SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.11.255.3:5060;received=10.11.255.3;branch=z9hG4bK097bcd91;rp
ort=5060
From: <sip:+5717559876@ims.claro.com.co>;tag=as1954749e
To: <sip:+5717559876@ims.claro.com.co>;tag=zycdemf3
CSeq: 103 REGISTER
P-Associated-URI: <sip:+5717559876@ims.claro.com.co;user=phone>
P-Associated-URI: <sip:+5717559876@ims.claro.com.co>
Accept-Resource-Priority: wps.4
Contact: <sip:+5717559876@10.11.255.3:5060>;expires=3600;q=1
Content-Length: 0
3.3.7. Verificación fallas comunes en el servicio de Telefonía
Los puertos FXS no tienen tono
Verificar que la fuente de energía que tiene el dispositivo

MG6004N/MG6008N es de 2 Amperios. El MG6002N puede usar fuente de
1A y 2A.
La interfaz de voz no tiene vlan
Con el comando “show net-interface” podemos visualizar las estadísticas de los

diferentes puertos.
eth2:Interfaz de voz con vlan
eth2.2:Interfaz de voz sin vlan

MG600xN$show net-interface
apcli0 Link encap:Ethernet HWaddr 00:0E:B4:0A:AB:4D

eth2 Link encap:Ethernet HWaddr 00:0E:B4:0A:AB:49

RX bytes:108172 (105.6 kiB) TX bytes:37636 (36.7 kiB)
Interrupt:3
eth2.2 Link encap:Ethernet HWaddr 00:0E:B4:0A:AB:4B

inet addr:169.254.254.1 Bcast:169.254.254.255 Mask:255.255.255.0
ifb0 Link encap:Ethernet HWaddr 9A:DB:CC:5F:A0:8C

BROADCAST NOARP MTU:1500 Metric:1
PPPoE habilitado
Con el comando “show voice-pppoe” podemos visualizar si la configuración esta

habilitada. Para las soluciones aplicadas por Claro, el PPPoE debe estar
deshabilitado.
MG600xN$show voice-pppoe
PPPoE client.............: Disabled

PPPoE client status......: Connection failed
User name................:
User password............:
Server name..............:
Service name.............:
Client IP address........: 0.0.0.0
Server IP address........: 0.0.0.0
Master DNS IP address....: 0.0.0.0
Slave DNS IP address.....: 0.0.0.0
Master WINS IP address...: 0.0.0.0
Slave WINS IP address....: 0.0.0.0
LCP echo time............: 10
LCP maximum failures.....: 5
send total bytes........: 0
recieved total bytes....: 0
reboot when disconnect...: no
Frecuencia de tonos incorrecta
Con el comando “show signaltone” podemos visualizar la frecuencia y la cadencia

del tono de ocupado.
MG6002N$show signaltone
Tone Type.......................................:Telemx_Colombia
Dial Tone User Define Enable....................:no
Busy Tone User Define Enable....................:yes
On Time(100-10000ms)............................:250
Off Time(100-10000ms)...........................:250
Ring Back Tone User Define Enable...............:no
On Time(100-10000ms)............................:500
Off Time(100-10000ms)...........................:500
Degradación o intermitencia en el servicio
o Verificar el ping hacia los servidores SIP y el gateway de telefonia. Usando

el comando ping.
o Hacer un traceroute hacia los servidores SIP. Usando el comando

traceroute.
o Verificar la configuración de las IP y la Vlan. Usando el comando show

wan.
o Verificar la configuración del QoS. Usando el comando show qos basic-

settings.
4. COMPARACIÓN DE COMANDOS ENTRE EL MG600XW Y EL MG600XN
COMPARATIVO DE LOS COMANDOS DE

CONFIGURACIÓN
MG600XW – Dispositivo Actual MG600XN – Dispositivo Nuevo
show version show version
set ip set wan,set lan
show ip show ip,show wan,show lan
set vlan set wan,set lan
show vlan show wan,show lan
set wifi set wlan
show wifi show wlan
set data-pppoe set wan
show voice-pppoe show wan
set dhcp client set wan
show dhcp client show wan
set dhcp server set lan
show dhcp server show lan
set sip set sip
show sip show sip
set sipuser set sipuser
show sipuser show sipuser
show pots show pots-status
set local-pots set local-pots
show local-pots show local-pots
set sipadvanced set sipadvance
show sipadvanced show sipadvance
set dsp set dsp
show dsp show dsp
set codec set codec
show codec show codec
show extended-service show extended-service
show activecall show activecall
reactive sipmodule reload
show nat-server
show nat-connect show nat-connect
set nat-maxconnect set data-advance
show nat-maxconnect show data-advance
show net-interface show net-interface
show uptime show uptime
add pat pat rule add
del pat pat rule delete
modify pat pat rule modify
pat set
pat show
set natmap dmz set
show natmap dmz show
add natmap dmz rule add
del natmap dmz rule delete
modify natmap dmz rule modify
set ip-filter,set ip-filter list, set mac-
add filter-regular
filter,set mac-filter list
modify filter-regular
del filter-regular
set qos set qos basic-settings
show qos show qos basic-settings
set static-route ipv4 , set
add static-route
static-route ipv6
set static-route
static-route ipv6
del static-route
static-route ipv6
set tos set sipadvance
show tos show sipadvance
show route show route
show arp show arp
show serialnum show serialnum
set firewall set attack-defense
show firewall show attack-defense
set snmp set snmp
show snmp show snmp
set ssh set network-access-ctrl ssh
show ssh show network-access-ctrl ssh
add snat snat add
modify snat snat modify
del snat snat delete
show memory show memory
show cpu show cpu
show task show task
show thread show thread
show mssmode show wan
set mssmode set wan
show net-stat show net-stat
set dns set wan
show dns show wan
show ethernet show port-status
set debug set debug
show debug show debug
set busytone set signaltone
show busytone show signaltone
target target,show target
hostname set device_name
traceroute traceroute
ping ping
reset reset
save save
load default load conf
tftp xxx.xxx.xxx.xxx get/put sys/cfg tftp xxx.xxx.xxx.xxx get/put sys/cfg
filename filename
httpdownload sys/cfg tftp xxx.xxx.xxx.xxx get/put sys/cfg
http://xxx.xxx.xxx.xxx/filename filename
set mirror set port-mirror
set ntp set ntp
4.1. COMANDOS DE CONFIGURACIÓN ADICIONALES MG600xN
Nuevos comandos de configuración

MG600xN
set tr069
set pptp-server
set l2tp-server
set service,set access-control,set access-control
rule
set 3gmodem,show 3gmodem,show 3gmodem-
status
set syslog,show syslog
set network-access-ctrl web, show network-
access-ctrl web
set network-access-ctrl telnet, show
network-access-ctrl telnet

MG600xN Manual

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

MG600xN Manual

Cargado por

Copyright:

Formatos disponibles

MG600xN - MANUAL

Fecha de Ver. Cambiado por: Secciones Motivo del cambio

CONTROL DE CAMBIOS _____________________________________________________________________ 2

- MG600xN: Referencia para el equipo Gaoke con puerto WAN en cobre.

Físicamente ambos equipos son idénticos, se diferencian consultando la

El equipo de cobre (MG600xN) llega de fábrica con el puerto WAN de fibra

2.1. TOPOLOGIA INTERNET TIPICA

El presente capítulo presenta la configuración del equipo para el servicio de Datos,

Es posible ingresar al dispositivo aproximadamente después de 1 minuto. La IP

Ingreso por CLI:

Podemos ingresar por CLI mediante el comando telnet o ssh hacia la IP

Ingreso por vía WEB:

Desde el explorador utilizamos la IP 192.168.1.1 y agregamos el Username y

Para el usuario final:

Para el técnico de Claro:

-Username: super /admin

2.3.1. Aplicar una configuración

Para que una configuración se aplique correctamente, se debe utilizar los

-Se debe salvar la configuración aplicada en primer lugar:

Save operation successful!

- Al hacer un cambio en los servicios de datos aplicar el comando:

- Al hacer un cambio en los servicios de telefonía aplicar el comando:

- Para aplicar un cambio en cualquiera de los casos usar el comando:

El dispositivo soporta 5 interfaces WAN: DATA, VOICE, MGMT, OTHER1,

The configuration will take effect after saved and reset!

Para visualizar la información utilizamos el comando “show wan”

Ingresamos por el menú a Network > WAN:

Seleccionar el nombre de la interface que deseamos configurar.

2.3.3. Configuración puerto LAN

En primer lugar debemos configurar la IP pública y después asociar los puertos

Antes de iniciar la configuración explicaremos dos opciones que contiene el

Trabajaremos solo con la opción 1, sin usar la opción 2, si en la solución

La opción 2 -Multiple Ip List se utiliza tambien para configurar la solución en

Para más información acerca de esta configuración revisar Configuración

2) Asociación de los puertos LAN para activar el NAT, y configuración del

Paso 1: Configuración de la IP publica

->0-Add,1-Delete,2-Modify[0]:0  Con esta opción podemos añadir, borrar o modificar una

The configuration will take effect after saved and reset!

- Para visualizar la información utilizamos el comando “show lan” opción 2.

LAN multiple IP list:

->Input the ID to show detail(0-0)[0]:

Interface Name..................................:IP PUBLIC

-Después de realizar la configuración de la IP pública, y la configuración WAN,

The configuration will take effect after saved and reset!

Por defecto, deben estar todas las interfaces habilitadas (yes).

-Para visualizar la información utilizamos el comando “show lan”.

Save operation successful!

Comprobamos el servicio de internet:

Success rate is 100 percent(5/5),round-trip(ms) min/avg/max = 61.1/61.4/61.8

Paso 1: Configuración de la IP publica

Si utilizamos el botón Add, podemos añadir un nuevo direccionamiento o interface

La configuración WLAN incluye Basic Settings, Security, WDS, WPS, Advanced

->Select the parameter to configure[1]: 1

->Enable WiFi? 'yes' or 'no'[yes]:

The configuration will take effect after saved and reset!

->Select the parameter to show[1]:

Enable WiFi.....................................: Enable

->Select the parameter to configure[1]:2

->Select the SSID to set(1-4)[1]:

->Select the parameter to show[1]:2

->Select the parameter to show[1]:3

Fragmentation Threshold.........................: 2346
