2010-B Ing.

Yuri
Alencastre M.
Power Systems M. Sc.

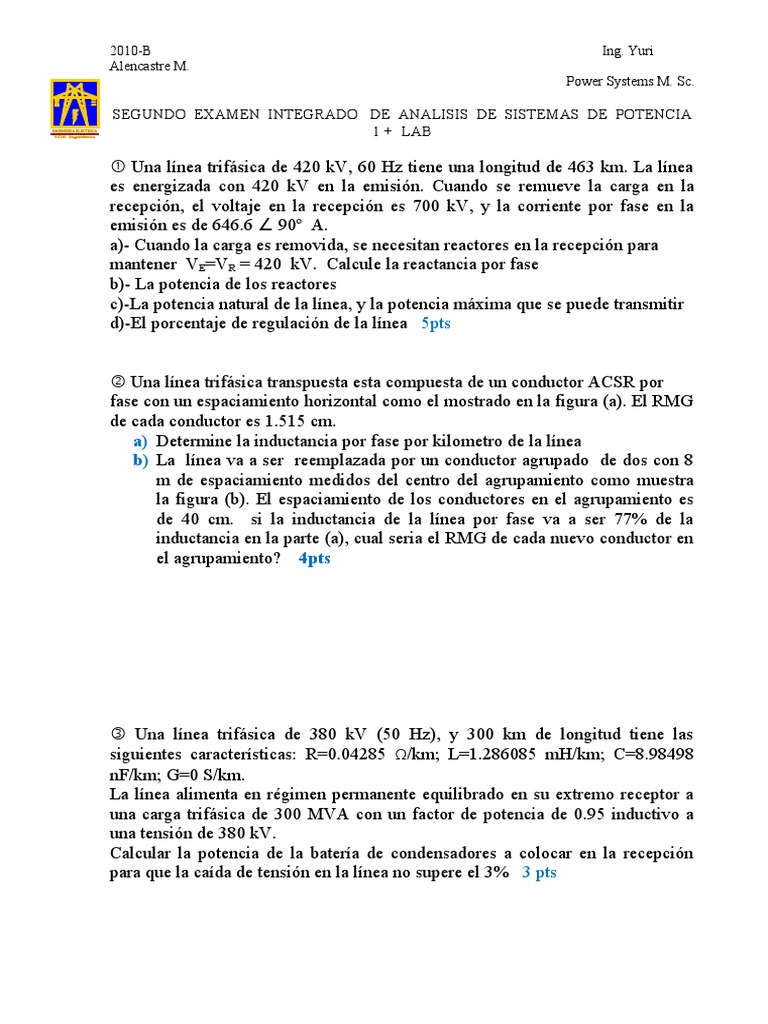

SEGUNDO EXAMEN INTEGRADO DE ANALISIS DE SISTEMAS DE POTENCIA

1 + LAB

 Una línea trifásica de 420 kV, 60 Hz tiene una longitud de 463 km. La línea
es energizada con 420 kV en la emisión. Cuando se remueve la carga en la
recepción, el voltaje en la recepción es 700 kV, y la corriente por fase en la
emisión es de 646.6 ∠ 90º A.
a)- Cuando la carga es removida, se necesitan reactores en la recepción para
mantener VE=VR = 420 kV. Calcule la reactancia por fase
b)- La potencia de los reactores
c)-La potencia natural de la línea, y la potencia máxima que se puede transmitir
d)-El porcentaje de regulación de la línea 5pts

 Una línea trifásica transpuesta esta compuesta de un conductor ACSR por

fase con un espaciamiento horizontal como el mostrado en la figura (a). El RMG
de cada conductor es 1.515 cm.
a) Determine la inductancia por fase por kilometro de la línea
b) La línea va a ser reemplazada por un conductor agrupado de dos con 8
m de espaciamiento medidos del centro del agrupamiento como muestra
la figura (b). El espaciamiento de los conductores en el agrupamiento es
de 40 cm. si la inductancia de la línea por fase va a ser 77% de la
inductancia en la parte (a), cual seria el RMG de cada nuevo conductor en
el agrupamiento? 4pts

 Una línea trifásica de 380 kV (50 Hz), y 300 km de longitud tiene las
siguientes características: R=0.04285 Ω/km; L=1.286085 mH/km; C=8.98498
nF/km; G=0 S/km.
La línea alimenta en régimen permanente equilibrado en su extremo receptor a
una carga trifásica de 300 MVA con un factor de potencia de 0.95 inductivo a
una tensión de 380 kV.
Calcular la potencia de la batería de condensadores a colocar en la recepción
para que la caída de tensión en la línea no supere el 3% 3 pts
2010-B Ing. Yuri
Alencastre M.
Power Systems M. Sc.

SEGUNDO EXAMEN INTEGRADO DE ANALISIS DE SISTEMAS DE POTENCIA

1 + LAB

 En el esquema de la figura se dan las impedancias de línea, las impedancias

de las fuentes, las cargas y potencias suministradas.
a) Haga un m-file y obtenga la matriz Ybarra del diagrama mostrado
Escriba la respuesta en la hoja
Luego considere las resistencias de línea despreciables. La magnitud de todos
los voltajes en las tres barras es de 220 kV. Se supone que el sistema no presenta
perdidas.
b) Obtenga la solución del flujo de carga del sistema y grafique el
diagrama del flujo de carga 9 pts
