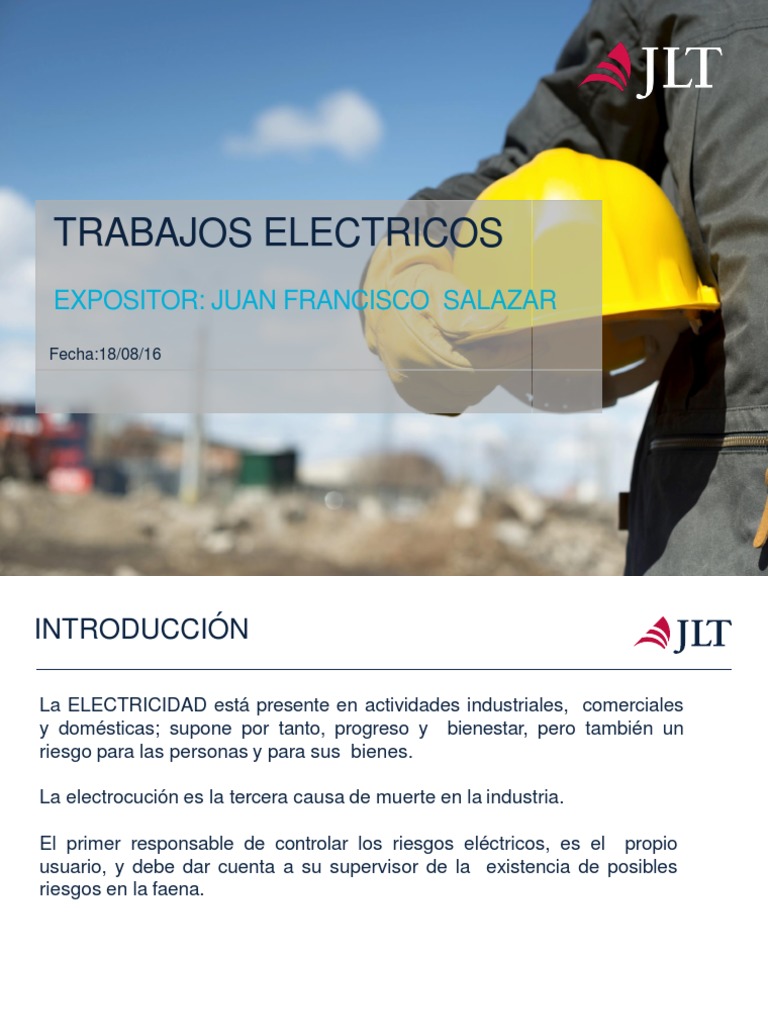

TRABAJOS ELECTRICOS

EXPOSITOR: JUAN FRANCISCO SALAZAR

Fecha:18/08/16
INTRODUCCIÓN

La ELECTRICIDAD está presente en actividades industriales, comerciales

y domésticas; supone por tanto, progreso y bienestar, pero también un
riesgo para las personas y para sus bienes.

La electrocución es la tercera causa de muerte en la industria.

El primer responsable de controlar los riesgos eléctricos, es el propio

usuario, y debe dar cuenta a su supervisor de la existencia de posibles
riesgos en la faena.
 CONCEPTOS BÁSICOS DE ELECTRICIDAD

INTENSIDAD: Cantidad de corriente que

pasa por un conductor (Amperios).

Tensión TENSION: Es la magnitud que origina la

circulación de la corriente eléctrica cuando
entre dos puntos existen distintos valores
Caudal=Intensidad (Voltio) El sentido de circulación será del
mayor potencial al menor potencial. Si los
potenciales entre dos puntos son iguales
no hay circulación de corriente.
Resistencia = Tamaño de
orificio

RESISTENCIA: Es la magnitud que se

opone a la circulación de la corriente
(Ohmios ).
CONCEPTOS BÁSICOS DE ELECTRICIDAD

TIERRA: Es una conexión directa ya sea

intencional o por accidente entre un circuito
eléctrico o equipo con la tierra. La conexión
no necesariamente tiene que ser literalmente
con la tierra, puede ser otro cuerpo conductor
en contacto con tierra.

RECEPTORES ELECTRICOS: son los

puntos o lugar de un sistema eléctrico donde
la corriente es tomada para darle la energía al
equipo o herramienta en el trabajo.
CONCEPTOS BÁSICOS DE ELECTRICIDAD

Corriente eléctrica: Movimiento ordenado y permanente de las partículas

cargadas en un conductor bajo la influencia de un campo eléctrico.

Baja Tensión: Se considera baja tensión, aquella cuyo valor eficaz es

inferior o igual a 1000 voltios en alterna y 1500 voltios en continua.
Las tensiones usuales son normalmente las de 380 voltios entre fases y de
220 voltios entre fases y neutro.

Alta Tensión: Conjunto de aparatos y circuitos asociados en previsión de un fin

particular; producción, conversión, transformación, transmisión o utilización de
Energía Eléctrica, cuya tensiones nominales sean superiores a 1000 voltios para
corriente alterna y 1.500 voltios para corriente continua.

Conductores activos: Se consideran conductores activos en toda instalación los

destinados normalmente a la transmisión de la energía eléctrica.
TRABAJOS ELECTRICOS
CIRCUITO ELÉCTRICO BÁSICO

Para decir que existe un circuito eléctrico cualquiera, es necesario

disponer siempre de tres componentes o elementos fundamentales:

Una fuente (E) de fuerza electromotriz (FEM), que suministre la energía

eléctrica necesaria en voltios.

El flujo de una intensidad (I) de corriente de electrones en amperios.

Existencia de una resistencia o carga (R) en ohm, conectada al circuito, que

consuma la energía que proporciona la fuente de fuerza electromotriz y la
transforme en energía útil, como puede ser, encender una lámpara,
proporcionar frío o calor, poner en movimiento un motor, amplificar sonidos por
un altavoz, reproducir imágenes en una pantalla, etc.
TRABAJOS ELECTRICOS
CIRCUITO ELÉCTRICO BÁSICO

Izquierda: circuito eléctrico compuesto por una fuente de fuerza

electromotriz (FEM), representada por una pila; un flujo de corriente (I) y
una resistencia o carga eléctrica (R).

Derecha: el mismo circuito eléctrico representado de forma esquemática.

TRABAJOS ELECTRICOS
VARIABLES DEL CIRCUITO Y SUS UNIDADES DE
MEDIDA

- Voltaje (Voltios)

- Intensidad de corriente (Amperios)

- Resistencia eléctrica (Ohms)

- Ley de Ohm I=V/R

TRABAJOS ELECTRICOS
FACTORES DEL GOLPE ELÉCTRICO

• VOLTAJE.

• INTENSIDAD DE LA CORRIENTE.

• RESISTENCIA.

• TIEMPO DE CONTACTO.

• TRAYECTORIA.
TRABAJOS ELECTRICOS
CLASIFICACIÓN DE VOLTAJES

Alta Tensión = 44 KV; 66 KV; 110 KV; 220 KV; 500 KV.

Media Tensión = 1 KV; 12KV; 23 KV; 30KV.

Baja Tensión = 110 V; 220 V; 380 V; 480V.

CUÁLES SON LOS PELIGROS?

QUEMADURAS: pueden resultar cuando una

persona toca cables eléctricos, herramientas o
maquinaria que esta energizada.

EXPLOSIONES: pueden ocurrir cuando la electricidad

provee la fuente de encendido en un ambiente con las
condiciones requeridas para una explosión.

CONTACTO ELECTRICO: ocurren cuando el cuerpo humano se convierte

en parte del viaje de la corriente eléctrica.
el resultado directo puede ser electrocución
el resultado indirecto puede ser heridas ó muerte a causa de una caída
después de un contacto eléctrico.
CUÁLES SON LOS PELIGROS?

INCENDIOS: la electricidad es una de las causas

más comunes de incendios en el hogar y el trabajo.

El equipo eléctrico defectuoso o usado

incorrectamente es la causa mayor de incendios.
VOLTAJE, V, V.
DISTANCIAS DE SEGURIDAD

Distancia, D, m

V < 1.000 D>1m

1.000 <= V <= 66.000 D>3m
66.000 < V D>5m

Si no es posible mantener estas distancias, se debe aislar

o desplazar las líneas eléctricas.
CONTACTOS CON ENERGÍA ELECTRICA

Independiente del nivel de voltaje, los

accidentes eléctricos, de acuerdo a datos
estadísticos, se distribuyen de la siguiente
manera:
Contacto directo
Contacto indirecto
Arco eléctrico o
cortocircuito
CONTACTOS CON ENERGÍA ELECTRICA
CONTACTO DIRECTO

Se produce cuando una persona toca o

se pone en contacto físico con un
conductor, instalación, equipo eléctrico,
máquina herramienta, enchufe, cable,
etc, que se encuentra energizado o con
tensión directa. Suele ser más común en
la Baja y Media Tensión.
CONTACTOS CON ENERGÍA ELECTRICA
PROTECCIÓN CONTRA CONTACTO DIRECTO

-Alejamiento de las partes activas.

- Interposición de obstáculos, barreras o envolventes.

- Recubrimiento de partes activas.

- Protección complementaria con diferenciales de alta

sensibilidad.

- Pequeñas tensiones de seguridad.

CONTACTOS CON ENERGÍA ELECTRICA
CONTACTO INDIRECTO

Son contactos de personas con

partes conductoras de máquinas o
instalaciones que por fallas se
encuentran con tensión.

También puede presentarse por

acercamiento a distancias no permitidas
en instalaciones de Media o Alta
Tensión.
EFECTOS EN EL CUERPO HUMANO

Depende de:

 Intensidad de corriente

 La resistencia humana.

 El paso a través del cuerpo.

 Tiempo de duración de contacto

EFECTOS EN EL CUERPO HUMANO

INTENSIDAD DE CORRIENTE: mediante experimentos realizados en

personas y animales, ha quedado demostrado que la intensidad es uno de
los factores que determinan la mayor o menor gravedad de las lesiones

1 a 3 mA No existe peligro y el contacto se puede mantener sin problemas

3 a 10 mA Produce una sensación de hormigueo y puede provocar

movimientos reflejos
10 mA Tetanización muscular o contracción de los músculos de las
manos y los brazos que impide soltar los objetos

25 mA Paro respiratorio (si la corriente atraviesa el cerebro)

25 a 30 mA Asfixia (si la corriente atraviesa el tórax)

60 a 75 mA Fibrilación ventricular (si atraviesa el corazón)
EFECTOS EN EL CUERPO HUMANO
RESISTENCIA HUMANA
La resistencia del cuerpo humano está centrada en la piel y puede
variar desde unos centenares de ohmios, en los casos más
desfavorables, hasta un millón de ohmios.
Los parámetros que influyen en la resistencia del cuerpo humano
son:
Estado de la superficie de contacto (seca, limpia, húmeda, mojada)
Estado de la piel (seca, húmeda, mojada)
Dureza de la epidermis
Trayectoria de la corriente
Presión y superficie de contacto
Edad, sexo y peso
% de alcohol en sangre
EFECTOS EN EL CUERPO HUMANO

PASO A TRAVEZ DEL CUERPO:

EFECTOS EN EL CUERPO HUMANO

TIEMPO DE DURACIÓN DEL CONTACTO, en la tabla vemos la

relación intensidad tiempo que puede causar la muerte

INTENSIDAD TIEMPO
15 mA 2 mín.
20 mA 60 seg.
30 mA 35 seg.
100 mA 3 seg
500 mA 110 mseg.
1A 30 mseg.
TRABAJOS ELECTRICOS
RESISTENCIA ELÉCTRICA

Humedad de la Piel:

Piel Seca = 100.000 Ohms

Piel Húmeda = 10.000 Ohms

Interior Cuerpo = 400 a 600 Ohms

Resistencia Baja = 60 a 100 Ohms

TRABAJOS ELECTRICOS
TIEMPO DE CONTACTO

Tiempo menor a 0,2 seg.

No se presentan efectos perjudiciales.

Tiempo mayor a 1 seg.

Fibrilación ventricular.

Se denomina fibrilación ventricular o FV al trastorno del ritmo cardiaco que

presenta un ritmo ventricular rápido (>250 latidos por minuto), irregular, de
morfología caótica y que lleva irremediablemente a la pérdida total de la
contracción cardíaca, con una falta total del bombeo sanguíneo y por tanto a la
muerte del paciente.
TRABAJOS ELECTRICOS
TRAYECTORIA DE LA CORRIENTE

Circulación de la corriente eléctrica por:

La gravedad del accidente va a estar condicionada por la trayectoria de

la corriente eléctrica a través del cuerpo. Esta trayectoria puede ser:

Mano-mano
Mano-pie (sin pasar por el corazón) Mano-
pie (pasando por el corazón) Mano-cabeza
Cabeza -pies
TRABAJOS ELECTRICOS
TRAYECTORIA DE LA CORRIENTE
TRABAJOS ELECTRICOS
¿QUÉ HACER SI EL ACCIDENTE OCURRE?

• Cortar el suministro de energía eléctrica.

• No tocar inmediatamente al afectado.

• Retirar del contacto eléctrico, con objeto aislante.

• Verificar signos vitales del accidentado.

• Otorgar Primeros Auxilios, si fuere necesario.

• Trasladar accidentado a Centro Asistencial.}

RECOMENDACIONES PARA TRABAJOS
ELECTRICOS
REQUISITOS GENERALES

•Toda instalación debe ser aprobada por un profesional competente.

•El diseño, ejecución, transformación, ampliación, reparación y autocontrol de

las instalaciones eléctricas lo debe realizar personal calificado.

•Para la ejecución de estos trabajos debe utilizarse sólo materiales,

elementos y herramientas que cumplan con las normas respectivas.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
TABLEROS

•Toda instalación debe disponer de un tablero general, el cual debe

estar a la vista en un lugar de fácil acceso.

• Todos los tableros deben tener identificados claramente los diferentes

circuitos que abastecen con sus respectivos sistemas de protección.

• Los tableros deben ser de un material no combustible o

autoextinguible, aislante, resistente a la humedad y a la corrosión.

•Los tableros se pueden instalar en una caja de madera u otro material

resistente, siempre que éstos cuenten con un tratamiento adecuado que evite
la absorción de humedad.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
SISTEMAS DE PROTECCIÓN

•Todos los circuitos deben protegerse mediante interruptores diferenciales y

contar con un disyuntor termomagnético para evitar las sobrecargas.

•En faenas especiales en donde se trabaje con humedad elevada o en

presencia de agua, no se permite trabajar con voltajes que superen los
64 V.

•Cuando se ejecuten trabajos de reparaciones en un circuito, se debe

interrumpir el suministro de electricidad en él y colocarse en forma visible la
indicación correspondiente en
el tablero de dicho circuito.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
CONDUCTORES ELÉCTRICOS

•Los conductores eléctricos deben ser

aislados, no aceptándose la instalación de
conductores desnudos en la instalación.

•Todas las instalaciones de conductores se

deben canalizar a la vista, exceptuándose las
canalizaciones subterráneas.

• No se acepta la existencia de
conductores o canalización
eléctrica colocado sobre el suelo o piso.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
CONDUCTORES ELÉCTRICOS

•La altura mínima que puede tener un

conductor, medida
desde el suelo, es de 4 m. Esta altura
debe aumentarse
en zonas de tránsito de vehículos, hasta
permitir el paso del vehículo más alto con
una holgura de 1 m.

•En instalaciones bajo techo la altura

mínima de un conductor, medida desde el
piso, es de 2,5 m o la máxima altura que
permita el cielo del recinto.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
INTERRUPTORES, ENCHUFES Y PORTALÁMPARAS

PORTALÁMPARA
•Los dispositivos de enchufe y comando de equipos deben ser aprobados
para servicio pesado o industrial y adecuados al ambiente en que se
instalen.
• No permite el uso de enchufes del tipo domiciliario para
conectar herramientas o motores eléctricos.
•Los tableros, interruptores, disyuntores, protectores diferenciales u otros
dispositivos de control no deben instalarse en lugares en donde se
almacenen líquidos y/o gases inflamables.
•Las lámparas para iluminación deben estar protegidas contra roturas
accidentales, para lo cual se deben instalar a un mínimo de 2,5 m de altura.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
ARTEFACTOS

•Todo artefacto debe conectarse a la red mediante un enchufe o un tablero.

En ningún caso se debe conectar directamente a los conductores.

•En los artefactos móviles deben usarse conductores, extensiones y enchufes

resistentes a la humedad, al desgaste, a agentes corrosivos y de adecuada
resistencia mecánica.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
ARTEFACTOS

•Todo motor debe tener un interruptor de arranque y detención. No se acepta el

uso de disyuntores como interruptor del motor.

•La instalación desde el tablero de comando hacia el motor debe hacerse en

canalización protegida de golpes, abrasión, ácidos, aceites u otro agente
corrosivo.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
INSPECCIÓN DE EQUIPOS ELÉCTRICOS

•Todo equipo eléctrico debe ser inspeccionado periódicamente por un

electricista calificado. Esta inspección se debe realizar tomando en
consideración el equipo que se emplee y las condiciones de trabajo a que
esté sometido.

•Cualquier deterioro o falla debe repararse de inmediato con el fin de

mantener siempre el equipo eléctrico o la instalación en condiciones
apropiadas.
RECOMENDACIONES PARA TRABAJOS
ELÉCTRICOS
PERSONAL CALIFICADO

Personal que está capacitado en el

diseño, montaje y operación de las
instalaciones eléctricas y familiarizado
con los posibles riesgos que puedan
presentarse.
LISTA DE VERIFICACIÓN DE CONDICIONES
DE SEGURIDAD PARA INSTALACIONES
ELÉCTRICAS PROVISIONALES

•Tableros resistentes a la humedad y corrosión, no combustibles o

autoextinguibles y aislantes.

•Tableros de distribución con protecciones. (Disyuntor y protector

diferencial).

• Tableros de distribución provisto de tapa de protección, con llave.

• Tableros eléctricos a la intemperie provistos de viseras.

• Tendido eléctrico y extensiones por vía aérea.

LISTA DE VERIFICACIÓN DE CONDICIONES
DE SEGURIDAD PARA INSTALACIONES
ELÉCTRICAS PROVISIONALES

• Extensiones eléctricas con enchufes sanos, sin roturas ni parches.

•Conductores de extensiones eléctricas, sin exceso de uniones. (bien

embarriladas con cinta aislante).

•Conexiones en tablero de distribución sin cables a la vista y con terminales

protegidos.

• Conexión de motores eléctricos con tierra de protección.

•Señal de "Peligro Eléctrico" adherida sobre puerta de tablero eléctrico.

• Calificación del personal de mantención de la instalación

eléctrica.
CONDICIONES DE SEGURIDAD
TABLEROS DE DISTRIBUCIÓN
CONDICIONES DE SEGURIDAD
EXTENSIONES ELÉCTRICAS
CONDICIONES DE SEGURIDAD
EXTENSIONES ELÉCTRICAS

Tableros de distribución
CONDICIONES DE SEGURIDAD
EPP A UTIIZAR

•Guantes dieléctricos: deben encontrarse

en buen estado y no presentar huella de rotura,
desgarramiento e inclusive agujeros pequeños.

•Cascos dieléctricos (Clase E): protegen

contra choques eléctricos de hasta 20,000 v.

•Zapatos dieléctricos: La suela y el talón son

hechos de un compuesto de caucho resistente y
que no esté con metales expuestos que vuelva al
zapato conductivo.
PREVENCIÓN
CONTROL DEL RIESGO

•Disponer de instalaciones eléctricas

aprobadas.
• Contar con personal calificado.
• Equipos eléctricos certificados.
•Equipos de protección personal
certificados.
• Procedimientos de trabajo seguro.
• Mantenimiento preventivo.
PREVENCIÓN
¿QUÉ ES EL SISTEMA DE BLOQUEO Y SEÑALIZACIÓN?

Bloqueo
Es un método para dejar inoperativa o
desactivada una fuente de energía a través
de un conjunto de dispositivos de bloqueo
(candado) y de señalización (tarjetas),
aplicado sólo por el personal autorizado.

Señalización

Presentation Title 45
PREVENCIÓN
¿CUÁNDO APLICAMOS EL BLOQUEO Y SEÑALIZACIÓN?

Cuando alguna persona

requiera colocar cualquier

parte de su cuerpo dentro de

Un equipo,maquinaria o
Sistema que constituya una zona de
peligro(lugar donde puede ser atrapado
por partes o maquinaria en movimiento,
etc.
PREVENCIÓN
PROCEDIMIENTO DE BLOQUEO Y SEÑALIZACIÓN

Para todos los casos de bloqueo, el personal autorizado para

bloquear y señalizar que requieran intervenir equipos, deben
cumplir los 5 pasos básicos del Bloqueo y Señalización:

1. Informar al personal del área.

2. Aislar las fuentes de energía.
3. Bloquear y señalizar.
4. Disipar las energías residuales.
5. Verificar el no funcionamiento.

Presentation Title 47
PROCEDIMIENTO DE BLOQUEO Y
SEÑALIZACIÓN

1. Informar al
personal del
área.
2. Aislar las fuentes
de energía.
3. Bloquear y
señalizar.
4. Disipar las
energías
residuales.
5. Verificar el no
funcionamiento.
El supervisor o líder del trabajo deberá
informar de la intervención del equipo al
supervisor del área y a los empleados que estén
trabajando en el área y pudieran ser afectados,
antes del bloqueo.
PROCEDIMIENTO DE BLOQUEO Y
SEÑALIZACIÓN

1. Informar al
personal del
área.
2. Aislar las fuentes
de energía.
3. Bloquear y
señalizar.
4. Disipar las
energías Pare el Desconecte el
residuales. equipo. circuito
Cierre la
5. Verificar el no eléctrico.
funcionamiento. válvula.

El equipo a intervenir será

desenergizado de todas sus fuentes
de energía o de alimentación, de
manera segura.
PROCEDIMIENTO DE BLOQUEO Y
SEÑALIZACIÓN
Colocar candado y tarjeta en todos los puntos en los
1. Informar al que las fuentes de energía del equipo,
personal del maquinaria o sistema fueron aisladas
área.
2. Aislar las fuentes
de energía.
3. Bloquear y
señalizar.
4. Disipar las
energías
residuales.
5. Verificar el no
funcionamiento.
PROCEDIMIENTO DE BLOQUEO Y
SEÑALIZACIÓN

1. Informar al Liberar todas las energías residuales que pudieran

personal del quedar luego de bloquear el equipo, maquinaria o
área. sistema; ya sea:
2. Aislar las fuentes
Dejando escapar la presión: purgado.
de energía.
3. Bloquear y
En instalaciones eléctricas: descarga a tierra.
señalizar. Drenar los sistemas de tuberías y cerrar válvulas.
4. Disipar las Disipar temperaturas extremas de calor o frío.
energías Desconectar la tensión en resortes, etc.
residuales.
5. Verificar el no
funcionamiento.

¡Esté seguro que toda energía

residual se ha reducido a CERO!

PROCEDIMIENTO DE BLOQUEO Y
SEÑALIZACIÓN

1. Informar al
personal del
área.
2. Aislar las fuentes
de energía.
3. Bloquear y
señalizar.
4. Disipar las
energías
residuales. Antes de empezar el trabajo verificar
5. Verificar el no que el equipo no funciona o no
funcionamiento. arranca, accionando los controles
normales de operación de arranque.

Se debe asegurar de regresar todos los controles en

modo de -apagado- después de haber revisado que
el equipo no arrancará.
RESTABLECIMIENTO DE LA ENERGÍA

Cuando se termine el trabajo se debe:

1. Retirar las herramientas y materiales.

2. Comunicar al personal del área, asegurarse
que no hay personal cerca del equipo.
3. Realizar una inspeccióndel equipo, verificar que los controles
de marcha están puestos en modo – apagado-.
4. Retiro de los dispositivos de bloqueo:candado y tarjeta, la
persona que los colocó es quien los debe retirar.
5. Re energización del equipo.

Presentation Title 53
CONCLUSIONES
TRABAJOS ELÉCTRICOS

CONCLUSIONE

•Se debe trabajar con circuitos desenergizados.

•No utilizar conductores con alambres gastados, conexiones

defectuosas o circuitos sobrecargados, etc.

• Es recomendable contar con un diseño adecuado

de los sistemas eléctricos, realizar correcta ejecución y verificar
el funcionamiento.

•Es importante la formación del personal sobre los riesgos de sus

actuaciones y el uso de elementos de protección personal.
CONCLUSIÓN

Protección frente a la electricidad:

• Alejamiento.

• Aislamiento.

• Barreras.
TRABAJOS ELECTRICOS
MUCHAS GRACIAS!!!
