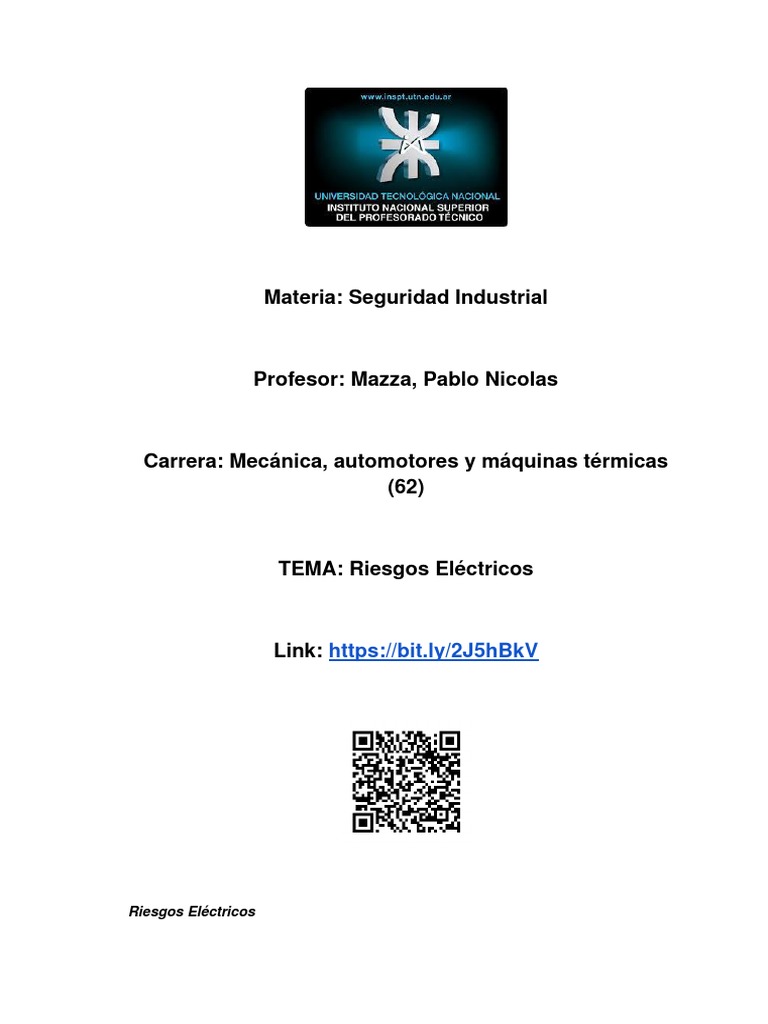

Materia: Seguridad Industrial

Profesor: Mazza, Pablo Nicolas

Carrera: Mecánica, automotores y máquinas térmicas

(62)

TEMA: Riesgos Eléctricos

Link: https://bit.ly/2J5hBkV

Riesgos Eléctricos
Conceptos generales

ELECTRICIDAD
Es un agente físico presente en todo tipo de materia que bajo ciertas condiciones
especiales se manifiesta como una diferencia de potencial entre dos puntos de dicha
materia.

¿Qué es la Corriente Eléctrica?

La corriente eléctrica es el flujo de electrones que pasa a través de un conductor.

¿Qué es un Material Conductor?

Es todo material que permite el paso del flujo de electrones a través de él. Los
filamentos metálicos utilizados en los cables de utilización eléctrica son conductores. La
electricidad fluye a través de ellos al igual que el agua fluye a través de una manguera y
en el cuerpo humano lo hace como si fuera atravesando una esponja.

¿Qué es un Material Aislante?

Los materiales aislantes ofrecen resistencia al paso del flujo eléctrico, por ejemplo:
el vidrio, el caucho (hule), el plástico y la madera seca.

¿Qué es la Resistencia Eléctrica?

La Resistencia eléctrica se opone al flujo de electrones. La electricidad fluye a través
de cualquier vía disponible, pero la mayoría de las veces toma el camino de menor
resistencia.

TIPOS DE ELECTRICIDAD
● Corriente continua: Tensión, intensidad de corriente y resistencia no varían.
Ejemplo: batería.
● Corriente alterna: Tensión y corriente varían en forma periódica a lo largo del
tiempo.
● Corriente alterna monofásica: 220V; 50 Hz.
● Corriente alterna trifásica: 380V; 50 Hz.

LEY DE OHM
I= U/R

La intensidad de corriente circulante por un circuito eléctrico es proporcional a la

diferencia de potencial aplicado e inversamente proporcional a la resistencia que se
opone al paso de la corriente.

Intensidad de corriente: Es el desplazamiento de cargas eléctricas negativas (electrón),

en un conductor en la unidad de tiempo (unidad Ampere).

Diferencia de potencial: Es la diferencia de nivel eléctrico entre dos puntos de un circuito

(unidad Volt).

1
Resistencia eléctrica: Es la dificultad al paso de la corriente eléctrica en un circuito/
conductor (unidad Ohm).

TENSIONES EN CORRIENTES ALTERNAS ESTANDARIZADAS

CATEGORÍA DE LAS INSTALACIONES.

A los efectos de la presente reglamentación se consideran los siguientes niveles

de tensión:

• Instalaciones de Baja Tensión (B.T.), corresponden a tensiones entre fases

hasta 1 KV.

• Instalaciones de Media Tensión (M.T.), corresponden a tensiones entre fases

mayores de 1 KV y hasta 50 KV.

• Instalaciones de Alta Tensión (A.T.), corresponden a tensiones entre fases

mayores de 50 KV y hasta 300 KV.

• Instalaciones de Muy Alta Tensión (M.A.T.), corresponden a tensiones entre

fases mayores de 300 KV.

Tensión de seguridad: La tensión de seguridad considerada para ambientes secos y

húmedos es 24 volt.

DISTANCIAS DE SEGURIDAD.
Se define como distancias de seguridad a la separación mínima medida entre
cualquier punto a tensión plena y la parte más próxima del cuerpo del operario o de
las herramientas no aisladas por él utilizadas, en la situación más desfavorable que
pudiera producirse.
Esta distancia, se deberá tener en cuenta a los efectos de prevenir riesgos de
electrocución en trabajos realizados en la proximidad de partes no aisladas de
instalaciones eléctricas en servicio.
Cada Empresa fijará en sus M. O. o normas de procedimiento las distancias de
seguridad según sea el método de trabajo (a distancia, a potencial o a contacto) según
la siguiente tabla:

Tabla 1 - Trascripta de la Ley 19.587; Decreto 351/79

2
¿Qué es un Circuito Eléctrico?
La Corriente Eléctrica fluye a lo largo de un ciclo o circuito. Estos pueden ser de
Corriente Alterna (CA) o Corriente Continua (CC). La mayoría de los circuitos utilizados
en una casa o en una obra en construcción son de CA y se los puede desglosar en 5
partes:

1. Fuente Eléctrica
2. Conductor Con Corriente que envía Electricidad
3. Dispositivo de Consumo : una herramienta, luz eléctrica, etc.
4. Conductor Neutro que devuelve Electricidad
5. Conductor de Puesta a Tierra

Cuando un circuito funciona bien, la corriente fluye del conducto de fase activa
en dirección del dispositivo de consumo. Luego regresa a la fuente por medio
del conductor neutro.

¿Qué es un Circuito Defectuoso?

3
En un circuito defectuoso o con una falla eléctrica, la corriente fluye por la vía
equivocada y desvía la carga normal. Esto ocurre ya sea por: cortocircuitos o por
contactos indirectos.

Cortocircuito
Ocurre cuando 2 conductores de fase activa o 1 conductor de fase activa y otro de fase
neutra entran en contacto. Los cortocircuitos ocasionan daños al equipo y producen
un exceso de calor que puede provocar un incendio.

Contactos Indirectos

Ocurre cuando las personas entran en contacto con partes metálicas (masas)
puestas accidentalmente bajo tensión a raíz de una falla de aislación.

¿Qué son las masas?

Es el conjunto de partes metálicas de aparatos, de equipos y de las canalizaciones
eléctricas y sus accesorios ( cajas, gabinetes, etc), que en condiciones normales,
estan aisladas de las partes bajo tensión, pero que pueden quedar eléctricamente
unidas con estas últimas a consecuencia de una falla.

Efectos de la electricidad en función de la intensidad de la corriente

Al suponer la resistencia del cuerpo constante la corriente aumenta al aumentar la

tensión (Ley de Ohm). Si la resistencia del cuerpo se supone variable la corriente
aumenta con la humedad del terreno.
● Valores de corriente entre 1 a 3 miliamper, no ofrece peligro de mantener el
contacto permanentemente. Ninguna sensación o efecto, umbral de
sensación.
● Valores de corriente de 8 miliamper, aparecen hormigueo desagradable,
choque indoloro y un individuo puede soltar el conductor ya que no pierde
control de sus músculos. Efecto de electrización.

4
 ● Valores mayores de 10 miliamper, el paso de corriente provoca contracción
muscular en manos y brazos, efectos de choque doloroso pero sin pérdida del
control muscular, pueden aparecer quemaduras. Efectos de tetanización. Entre
15 a 20 miliamper este efecto se agrava.
● Valores entre 25 a 30 miliamper la tetanización afecta los músculos del tórax
provocando asfixia
● Valores mayores de miliamperes con menor o mayor tiempo de contacto
aparece la fibrilación cardiaca la cual es mortal. Son contracciones
anárquicas del corazón.

Secciones de cables

Efectos de la electricidad en función de la resistencia del cuerpo

En días calurosos y húmedos la resistencia del cuerpo baja. La resistencia que ofrece
al paso de corriente varía según los órganos del cuerpo que atraviesa.

La resistencia del cuerpo varía con la tensión aplicada por el contacto.

10000 ohm para 24 volt
3000 ohm para 65 volt
2000 ohm para 150 volt

A partir de este valor puede considerarse constante aproximadamente 1500 ohm para
220 volt.

5
Efectos de la electricidad en función del tiempo de contacto o circulación
No solamente la intensidad de corriente es la que provoca los efectos sino también el
tiempo de contacto o circulación de la misma por el cuerpo.

Por lo tanto la energía que recibe el cuerpo es:

E= I2 X T
Ejemplo: (estos valores de energía provocan fibrilación ventricular).
100 mA en 3 seg= 30000
500 mA en 110 seg= 27500
1 A en 30 mseg= 30000
15 mA en 2 min= 27000
20 mA en 1 min= 24000
30 mA en 35 seg= 31500
Durante el período de inhibición nerviosa provocada por el shock eléctrico, la respiración
y la circulación cesan, dando lugar a lesiones que pueden ser irreversibles sin
reanimación inmediata. Estas se denominan lesiones encefálicas
Generalmente cuando la corriente atraviesa el bulbo o cerebro.
Pueden ocurrir, por accidentes eléctricos, los siguientes efectos:
- Bloqueo de epiglotis
- Laringoespasmo
- Espasmo coronario
- Contracción de vías respiratorias
- Shock global
- Quemaduras internas y externas

6
FRECUENCIAS DE ACCIDENTES DE ORIGEN ELÉCTRICO
Uno de las causas de accidentes producidos por la electricidad en baja tensión la
constituye la ignorancia y la negligencia de los usuarios.
Las estadísticas demuestran que el 1 % de accidentes por contactos eléctricos respecto
a otras causas es bajo:
● Caídas y resbalones 26.8 %
● Golpes por caída de objetos 18.7 %
● Quemaduras por arco eléctrico 8 %
● Raspones 7.8 %
● Golpes contra objetos 7 %
● Aprisionamiento 6 %
● Esfuerzos 5.5 %
● Quemaduras por falta de aislamiento 5 %
● Quemaduras por instalaciones y cañerías 4 %
● Dermatitis e intoxicaciones 3 %
● Accidentes de transito 3 %
● Lesiones por cuerpos extraños en los ojos 2.75 %
● Contacto con electricidad 1 %

DISTRIBUCIÓN PORCENTUAL DE ACCIDENTES ELÉCTRICOS EN EL CUERPO

HUMANO

7
UMBRALES ELÉCTRICOS

- UMBRAL ABSOLUTO DE INTENSIDAD

Es la máxima intensidad de corriente que puede soportar una persona sin peligro, sea
cual sea el tiempo que dure su exposición a la corriente.

- UMBRAL DE INTENSIDAD ALTERNA A 50 HZ

Es la corriente que ante un contacto la persona puede soltarse por si sola. Ha sido
establecida en 10 miliamper.

- UMBRAL ABSOLUTO DE TENSIÓN

Para una resistencia del hombre de 2500 ohm y una corriente de 10 miliamper la tensión
límite es de 25 volt.

- La persona cumple la función de conductor a tierra en una descarga.

- La humedad disminuye la resistencia eléctrica del cuerpo y mejora la conductividad a
tierra.
- Las personas deben estar capacitadas para prevenir accidentes de origen eléctrico.
- La tensión de comando debe ser de 24 volt o la instalación debe tener disyuntor
diferencial.-Se puede trabajar en equipos eléctricos con bajo riesgo si están colocadas
debidamente las protecciones.

Los accidentes por contactos eléctricos son escasos pero pueden ser fatales.
La mayor cantidad de accidentes generan lesiones importantes en las manos.

Cómo salvar vidas sin arriesgar la propia

Si se viera involucrado en una emergencia eléctrica que afecte a otra persona, tenga
presente que debe seguir unas reglas fundamentales para auxiliar a la víctima sin poner
en riesgo su propia vida.
Como primera medida, si la fuente del peligro es un equipo eléctrico se debe interrumpir
la corriente desconectando el cable (tomándolo desde su ficha), retirando los fusibles
de la caja o accionando los interruptores automáticos.
Si un artefacto eléctrico cae al agua, no intente sacarlo. En lugar de ello, asegúrese de
que usted esté seco y no esté tocando una superficie mojada o metálica. Luego,
desenchufe el producto o interrumpa la corriente.
En caso de no poder impedir el flujo de corriente, es necesario utilizar un objeto no
conductor como una escoba o una silla para apartar a la víctima del elemento
energizado. Nunca emplee para esto un objeto húmedo ni metálico. Tampoco toque a
la persona. Y de ser posible, parece sobre un material seco y no conductor como unos
periódicos doblados.
Superada la situación de riesgo eléctrico, proceda a brindar primeros auxilios a la
víctima y llame a un servicio de emergencia.

8
Protección de instalaciones eléctricas
En una instalación eléctrica domiciliaria existen tres tipos de eventos que, si no se
controlan adecuadamente pueden ser origen de situaciones de riesgo para la propia
instalación, el inmueble que la contiene o las personas que lo habitan. Estos son: la
sobrecarga, el cortocircuito y la fuga a tierra. Para controlar sus efectos se emplean
distintas medidas de protección, que veremos en este artículo.
La sobrecarga ocurre cuando en la instalación aumenta el consumo de corriente de una
forma lenta y gradual. Por ejemplo, cuando en un día frío se van conectando varias
estufas eléctricas que solicitan cada vez más corriente a la instalación. Si este aumento
de la corriente no se detiene, en algún momento la corriente será excesiva y pueden
dañarse partes de la instalación, como los cables o los tomacorrientes.

Fuego iniciado en una sobrecarga

El cortocircuito se dá al unir dos cables bajo tensión. En estas condiciones la corriente
crece muy rápidamente y sin límite, hasta que alguna parte de la instalación se queme
por el exceso de calor, interrumpiendo de esta forma el circuito.

El cortocircuito produce corrientes muy intensas en muy poco tiempo

9
En ambos casos, sobrecarga o cortocircuito, lo que está en riesgo es la instalación
eléctrica y no, al menos en forma directa, las personas. Si indirectamente, ya que los
dos eventos pueden producir sobrecalentamientos y ser origen de incendios con
consecuencias fatales.
El tercer evento, la fuga a tierra, sucede cuando falla la aislación de un cable. Puede
darse, por ejemplo, en un electrodoméstico que tenga una estructura o un envolvente
metálico. Cuando esta falla ocurre, un conductor con energía hace contacto con la parte
metálica, la que queda energizada. Si una persona entra en contacto con esta parte
energizada, recibirá una descarga eléctrica. En este caso si se pone en riesgo de forma
directa a las personas y no tanto a la instalación.

Corriente de fuga a tierra

Es decir que hay dos tipos de riesgos: los que afectan a la instalación y los que afectan
a las personas.
¿Qué podemos hacer para proteger tanto a la instalación como a las personas?
Afortunadamente contamos con distintos dispositivos que brindan una protección para
cada uno de los casos: los pequeños interruptores automáticos (PIAs) y los fusibles
protegen a la instalación de las sobrecargas y cortocircuitos, mientras que los
disyuntores diferenciales protegen a las personas en caso de fuga a tierra.
Los fusibles son los elementos de protección mas antiguos y mas simples. Consisten
de un alambre por el que circula la corriente de la instalación eléctrica. Cuando esta
corriente sobrepasa un cierto valor relacionado con la sección del alambre, éste se
funde por efecto del calor, interrumpiendo el paso de la corriente y protegiendo así el
resto de la instalación. El inconveniente que tienen los fusibles es que al accionar la
protección, el mismo se quema y debe reemplazarse por otro nuevo. En muchos países
ya no se usan para instalaciones domiciliarias y deben ser reemplazados por
interruptores termomagnéticos.

10
Tablero de fusibles a la izquierda, los fusibles a la derecha

Los a veces mal llamados “térmicas” o “interruptores termomagnéticos”

Son unos dispositivos que tienen en su interior dos mecanismos de acción: uno térmico,
que abre el interruptor cuando el paso de corriente excesiva calienta un elemento
metálico situado en su interior, y otro magnético, que acciona sobre un electroimán que
también abre el interruptor al ser energizado por la corriente. De allí su denominación
de termomagnética (o magnetotérmica en algunos países). El mecanismo térmico es
apropiado para proteger la instalación de la sobrecarga (que es un fenómeno lento) y la
parte magnética protege de los cortocircuitos (que son fenómenos muy rápidos).

Interruptor Termomagnético

11
Finalmente, un disyuntor diferencial compara continuamente el valor de la corriente que
pasa por los dos cables de la instalación. Si se produce una fuga o pérdida a tierra, se
ocasionará un desbalance de corrientes, ya que hay una derivación y una parte de la
corriente se cierra por otro circuito. Al detectar este desbalance, el disyuntor abre el
circuito para eliminar esta situación.

Interruptores automáticos

El interruptor automático es un dispositivo de protección contra sobrecargas y

cortocircuitos que tiene la capacidad de actuar cuando detecta la falla sin dañarse, lo
cual permite su restablecimiento una vez que se resolvió el inconveniente (a diferencia
de los fusibles).

Pueden dividirse en dos grandes grupos: aquellos que están descriptos en la norma
IEC 60898 o IRAM 2169, denominados “Pequeños Interruptores Automáticos” o PIAs

12
y los que se describen en la IEC 60947-2, denominados simplemente “Interruptores
Automáticos” o IAs.

Resumen de características de PIAs e IAs

Pequeño Interruptor Automático (PIA)

13
 Interruptor Automático (IA)

En Argentina, la Reglamentación AEA 90364 establece que (771.19.3) “Cuando en las

viviendas y oficinas (unitarias) se prevea la utilización de interruptores construidos
según IEC 60947 con órganos de disparo por sobrecarga ajustables, la intensidad de
corriente a utilizar para el dimensionamiento de los conductores será, el valor más alto
de regulación de la protección contra sobrecargas del relé instalado en el interruptor,
independientemente del rango y ajuste de la misma” y como el límite de corriente de
los IAs es mucho mas alto que el de las PIAs, el cumplimiento de esta exigencia
conlleva el sobredimensionamiento delos conductores, razón por la cual (salvo que el
valor de la corriente de la instalación supere los 125A, límite de las PIAs), en las
instalaciones domiciliarias se emplean PIAs y no IAs como elementos de protección.
Por esta razón, en lo que sigue del artículo haremos referencia exclusiva a los PIAs.

Funcionamiento

14
Los PIA contienen dos mecanismos de protección en su interior: uno térmico, de
acción retardada que protege ante sobrecargas, y otro magnético que reacciona sin
retardo ante el cortocircuito. De allí que a veces se los denomine también
“Interruptores termomagnéticos” o “magnetotérmicos”.

Estructura interna del PIA (Fuente: TuVeras.com)

El mecanismo o dispositivo térmico consiste en una lámina construida con dos

metales de distinto coeficiente de dilatación (par bimetálico) que se deforma debido al
calor producido por el paso de la corriente. Cuando la corriente es lo suficientemente
intensa, la deformación alcanza a accionar el mecanismo del interruptor activando la
protección e interrumpiendo la circulación de corriente. El calentamiento y la
deformación del bimetálico son procesos lentos, por eso este mecanismo es
apropiado para responde a la sobrecarga de corriente.

15
El mecanismo o dispositivo magnético se encuentra conectado en serie con el
térmico,para que sean atravesados ambos por la misma corriente. Consiste en una
bobina arrollada sobre un núcleo de material magnético, constituyendo un electroimán.
El paso de la corriente produce un campo magnético que desplaza al núcleo del
electroimán como el pestillo de un portero eléctrico. Si la corriente es lo bastante
intensa, el núcleo acciona el mecanismo y el interruptor se abre. Esto ocurre sin
demoras, por lo que este mecanismo es apto para responder a los cortocircuitos.

Esquema simplificado de los mecanismos térmicos y magnéticos (Fuente: TuVeras.com)

Representación gráfica

En la siguiente imagen pueden verse dos formas de representar gráficamente un PIA,

indicando las distintas partes que los componen de acuerdo a sus diversas funciones.

16
 Dos formas de representar un PIA

En un esquema multifilar o funcional, cuando el Interruptor automático protege mas de

una línea (algo que veremos mas adelante en “Numero de Polos”) se repite el símbolo
de mas arriba por cada línea y se unen con líneas de trazos, indicando que todos se
accionan de manera conjunta.

PIA de dos polos

Procedimientos Análisis Seguro de Trabajo

17
Redes y líneas Eléctricas

En el ámbito de la Industria de distribución eléctrica existe una variada

gama de actividades que son desarrolladas por personal con diferentes
niveles de habilidades y conocimientos, al mismo tiempo los supervisores
tienen la obligación de capacitar y medir el desempeño al personal de sus
áreas de acuerdo a las necesidades de cada actividad, lo cual hace
necesario disponer de pautas que contemplen un análisis detallado de las
tareas que deben realizar los distintos trabajadores.

Además, ésta herramienta permitirá dar cumplimiento en forma práctica y

efectiva a la “Obligación de informar los riesgos laborales” (contenida en el
Decreto 351/79 y 911/96 IC)

En este trabajo se ha considerado la incorporación de las denominadas

“Cinco reglas de Oro“, para un trabajo seguro en líneas eléctricas, debido a
que para la mayoría de las actividades que se han desarrollado, estas reglas
son la base que permite controlar los riesgos existentes en el desarrollo del
trabajo y por consiguiente evitar accidentes.

Además se ha incorporado materias asociadas a los Efectos de la

Corriente Eléctrica en el Cuerpo Humano, con el propósito de
complementar el análisis de riesgos de accidentes y sus posibles
consecuencias.

Las 5 Reglas de Oro de la Electricidad

1ª Regla de oro

Abrir con corte visible todas las fuentes de tensión mediante interruptores y
seccionadores que aseguren la imposibilidad de su cierre intempestivo.

2ª Regla de oro

Enclavamiento o bloqueo, si es posible, de los aparatos de corte y

señalización en el mando de éstos.

3ª Regla de oro

Reconocimiento de la ausencia de tensión.

4ª Regla de oro

Puesta a tierra y en cortocircuito de todas las posibles fuentes de tensión.

5ª Regla de oro

18
 Colocar las señales de seguridad adecuadas, delimitando la zona de
trabajo.

Riesgos Eléctricos
Guía Práctica de interpretación de la Resolución SRT. 900/2015 - Protocolo de
Medición de Puesta a Tierra

El 28 de abril de 2015 la Superintendencia de Riesgos del Trabajo (SRT) publicó

en el Boletín Oficial una nueva Resolución, la N°900 (Res. SRT 900/2015)
denominada “Protocolo para la Medición del valor de puesta a tierra y la
verificación de la continuidad de las masas en el Ambiente Laboral”
(Protocolo de PAT) con fecha de vigencia a los treinta días hábiles posteriores
a la fecha de su publicación en el Boletín.

Es imprescindible que se cuente con mediciones confiables, claras y de fácil

interpretación lo que hace necesaria la incorporación de un protocolo
estandarizado de medición y verificación.
El objetivo de la Res. SRT 900/2015, es verificar el real cumplimiento de las
condiciones de seguridad de las instalaciones eléctricas frente a los
riesgos de contacto indirecto a que pueden quedar expuestos los
trabajadores.

La Ley Nacional de Higiene y Seguridad en el Trabajo N° 19587 y sus cuatro

Decretos Reglamentarios hacen obligatorio el empleo en todo el país, de la
Reglamentación Para la Ejecución de Instalaciones Eléctricas en
Inmuebles de la AEA (Asociación Electrotécnica Argentina). En
consecuencia es de aplicación la Reglamentación AEA 90364.

Los cuatro Decretos Reglamentarios a que se hace referencia en la Ley de

Higiene y Seguridad en el Trabajo 19587 son, al día de hoy: el Decreto 351/79,
el Decreto 911/96, el Decreto 617/97 y el Decreto 249/07 en los cuales se
menciona la aplicación obligatoria del Reglamento de la AEA

En el Decreto 351/79, Capítulo 14 del Anexo VI, artículo 3.1. Características

Constructivas.
“Se cumplimentará lo dispuesto en la reglamentación para la ejecución de
instalaciones eléctricas en inmuebles, de la Asociación Argentina de
Electrotécnicos” actualmente denominada AEA. “Para la instalación de líneas
aéreas y subterráneas, se seguirán las directivas de las reglamentaciones para
líneas eléctricas aéreas y exteriores en general de la citada asociación”

En el Decreto 911/96, Capítulo 6, Art. 86 Normas Generales Aplicables en

Obra. Instalaciones Eléctricas.
Art. 86, dice: “toda instalación deberá proyectarse como instalación permanente,
siguiendo las disposiciones de la AEA y en los lugares de almacenamiento de

19
explosivos o inflamables, al igual que en locales húmedos o mojados o con
sustancias corrosivas las medidas de seguridad adoptadas deberán respetar lo
estipulado en el Reglamento de la AEA”.

En el Decreto 617/97 Título V Riesgos Eléctricos, Art. 18 dice “Las

instalaciones eléctricas deben cumplir con la reglamentación de la Asociación
Electrotécnica Argentina” Será de aplicación supletoria la normativa establecida
por el ENTE NACIONAL REGULADOR DE LA ELECTRICIDAD. Además en el
Art.19 se indica que “Los equipos eléctricos deben contar con conexión a tierra,
instalada conforme a la normativa aplicable según el artículo anterior”.
En el mismo Decreto se tratan en los Arts. 20 a 23 otros conceptos vinculados
con la seguridad en instalaciones eléctricas.

En el Decreto 249/07 Capítulo 8 Electricidad – Instalaciones Eléctricas, Art.

99 expresa que “Las instalaciones eléctricas deben cumplir con la
reglamentación de la Asociación Electrotécnica Argentina y con carácter
supletorio, las emitidas por el ENTE NACIONAL REGULADOR DE LA
ELECTRICIDAD.”
En el mismo Decreto se tratan en los Art.100 a 110 otros conceptos vinculados
con la seguridad en instalaciones eléctricas.

La Reglamentación AEA 90364 (RAEA) se aplica:

- a las viviendas, locales comerciales y oficinas (Sección 7-771),
- a los baños y vestuarios (sección 7-701),
- a los locales de uso hospitalario (Sección 7-710),
- a los locales de pública concurrencia (Sección 7-718)
- a las Canalizaciones e instalaciones en locales húmedos (Sección 7-771-B.1)
- a las Canalizaciones e instalaciones en locales mojados (Sección 7-771-B.2)
- a las Canalizaciones e instalaciones a la intemperie (Sección 7-771-B.3)
- a las Canalizaciones e instalaciones en locales con riesgo de corrosión
(Sección 7-771-B.4)
- a las Canalizaciones e instalaciones en lugares o locales con riesgo de
explosión (lugares o locales BE3) (Sección 7-771-B.5)
- a las Instalaciones en locales donde existen baterías de acumuladores
(Sección 7-771-B.6)
- a las Instalaciones en lugares de construcción, obras, demoliciones, obradores
y lugares análogos (Sección 7-771-B.7)
- a las Instalaciones de iluminación exterior (Sección 7-771-B.8)
- a las Cercas electrificadas (Sección 7-771-B.9)
- a las Instalaciones Eléctricas de Automatización de Edificios (Sección 7-780)

Para el resto de las instalaciones no indicadas en el listado precedente se

aplicarán las secciones de la reglamentación 90364, que correspondan de las
partes 0 a 6. Las instalaciones industriales incorporarán las Partes 0 a 6 de la
RAEA 90364, incluyendo en los casos necesarios las Secciones de la Parte 7
que correspondan.

20
 Interpretación de la Res. 900/2015.

Art. 1° .Da carácter obligatorio a la medición de puesta a tierra y verificación de

la continuidad de las masas en el ambiente laboral.
Art. 2°.Tendrán una validez de 12 meses los valores de la medición de PAT y
verificación de la continuidad de las masas cuyos datos se manifiesten en el
Protocolo aprobado por la Res. 900/15.
Art. 3°.Ante el incumplimiento de los valores de la Reglamentación AEA en
referencia al protocolo para la medición del valor de Resistencia de PAT o falta
de Continuidad de las masas, se deberá elaborar un plan de acción para
adecuarse a lo especificado.
Art. 4°. Se debe controlar periódicamente el adecuado funcionamiento de los
dispositivos contra los
contactos indirectos por corte automático de la alimentación.
Se aconseja la prueba con frecuencia mensual de los dispositivos, para verificar
su funcionamiento mecánico.

Conceptos para completar el Protocolo

Si bien en el instructivo adjunto a la Res. 900/2015, menciona detalles a tener

en cuenta para cada celda que se deba completar, se mencionaran a
continuación algunos puntos a tener en cuenta para su interpretación.

Riesgos Eléctricos
Instalaciones Eléctricas

Se establecen entre otras cosas los requisitos a cumplir por los proyectos de
instalaciones y equipos, requisitos a tener en cuenta para el montaje, maniobra
o mantenimiento con o sin tensión.
La condiciones de seguridad que deben reunir las instalaciones eléctricas son:

● En relación a las características constructivas de las instalaciones se

debe seguir lo dispuesto en la reglamentación para la ejecución de
instalaciones eléctricas en inmuebles, de la Asociación Argentina de
Electrotécnicos. En esta reglamentación se determinan los materiales,
equipos y aparatos eléctricos que se deben utilizar.

Para la protección contra riesgos de contactos directos se deben adoptar una o

varias de las siguientes opciones:

● Protección por alejamiento: Alejar las partes activas de la instalación a distancia

suficiente del lugar donde las personas se encuentran o circulan para evitar un
contacto fortuito.

21
 ● Protección por aislamiento: Las partes activas de la instalación deben estar
recubiertas con aislamiento apropiado que conserve sus propiedades durante
su vida útil y que limite la corriente de contacto a un valor inocuo.
● Protección por medio de obstáculos: Consiste en interponer elementos que
impidan todo contacto accidental con las partes activas de la instalación. La
eficacia de los obstáculos debe estar asegurada por su naturaleza, su extensión,
su disposición, su resistencia mecánica y si fuera necesario, por su aislamiento.

Para la protección contra riesgos de contactos indirectos (proteger a las

personas contra riesgos de contacto con masas puestas accidentalmente bajo
tensión) se debe contar con los siguientes dispositivos de seguridad:
● Puesta a tierra de las masas: Las masas deben estar unidas eléctricamente a
una toma a tierra o a un conjunto de tomas a tierra interconectadas. Este circuito
de puesta a tierra debe continuo, permanente y tener la capacidad de carga para
conducir la corriente de falla y una resistencia apropiada. Periódicamente se
debe verificar los valores de resistencia de tierra de las jabalinas instaladas. Los
valores de resistencia a tierra obtenidos se deben encontran por debajo del
máximo establecido (10 ohm) de a cuerdo a lo establecido en la Reglamentación
para la ejecución de instalaciones eléctricas e inmuebles en su capítulo 3, Item
3.2.3.
● Disyuntores diferenciales: los disyuntores diferenciales deben actuar cuando la
corriente de fuga a tierra toma el valor de calibración (300 mA o 30 mA según su
sensibilidad) cualquiera sea su naturaleza u origen y en un tiempo no mayor de
0,03 segundos.
● Separar las masas o partes conductoras que puedan tomar diferente potencial,
de modo que sea imposible entrar en contacto con ellas simultáneamente (ya
sea directamente o bien por intermedio de los objetos manipulados
habitualmente).
● Interconectar todas las masas o partes conductoras, de modo que no aparezcan
entre ellas diferencias de potencial peligrosas.
● Aislar las masas o partes conductoras con las que el hombre pueda entrar en
contacto.
● Separar los circuitos de utilización de las fuentes de energía por medio de
transformadores o grupos convertidores. El circuito separado no debe tener
ningún punto unido a tierra, debe ser de poca extensión y tener un buen nivel de
aislamiento.
● Usar tensión de seguridad.
● Proteger por doble aislamiento los equipos y máquinas eléctricas.

Riesgos Eléctricos
Peligros y clasificación de los accidentes eléctricos

PRINCIPALES PELIGROS DE LA ELECTRICIDAD

No es perceptible por los sentidos del humano.

22
 No tiene olor, solo es detectada cuando en un corto circuito se descompone el
aire apareciendo Ozono.

No es detectado por la vista.

No se detecta al gusto ni al oído.

Al tacto puede ser mortal si no se está debidamente aislado. El cuerpo humano

actúa como circuito entre dos puntos de diferente potencial. No es la tensión la
que provoca los efectos fisiológicos sino la corriente que atraviesa el cuerpo
humano.

Los efectos que pueden producir los accidentes de origen eléctrico dependen:
Intensidad de la corriente.

Resistencia eléctrica del cuerpo humano.

Tensión de la corriente.

Frecuencia y forma del accidente.

Tiempo de contacto.

Trayectoria de la corriente en el cuerpo.

Todo accidente eléctrico tiene origen en un defecto de aislamiento y la persona

se transforma en una vía de descarga a tierra.

Al tocar un objeto energizado o un conductor con la mano, se produce un efecto

de contracción muscular que tiende a cerrarla y mantenerla por más tiempo con
mayor firmeza.

CLASIFICACIÓN DE LOS ACCIDENTES ELÉCTRICOS

Accidentes por contacto directo

● Son provocados por el paso de la corriente a través del cuerpo humano. Pueden
provocar electrocución, quemaduras y embolias.

Accidentes indirectos

● Riesgos secundarios por caídas luego de una electrocución.

●
● Quemaduras o asfixia, consecuencia de un incendio de origen eléctrico.
●
● Accidentes por una desviación de la corriente de su trayectoria normal.

23
 ●
● Calentamiento exagerado, explosión, inflamación de la instalación eléctrica.

Riesgos Eléctricos
Normas y recomendaciones para el mantenimiento eléctrico

Generalidades:
- Toda persona debe dar cuenta al correspondiente supervisor de los trabajos a
realizar y debe obtener el permiso correspondiente.
- Debe avisar de cualquier condición insegura que observe en su trabajo y
advertir de cualquier defecto en los materiales o herramientas a utilizar.
- Quedan prohibido las acciones temerarias (mal llamadas actos de valentía),
que suponen actuar sin cumplir con las Reglamentaciones de Seguridad y
entrañan siempre un riesgo inaceptable.
- No hacer bromas, juegos o cualquier acción que pudiera distraer a los operarios
en su trabajo.
- Cuando se efectúen trabajos en instalaciones de Baja Tensión, no podrá
considerarse la misma sin tensión si no sed ha verificado la ausencia de la
misma.

NORMAS ESPECÍFICAS ANTES DE LA OPERACIÓN

- A nivel del suelo ubicarse sobre los elementos aislantes correspondientes

(alfombra o manta aislante o banqueta aislante).
- Utilizar casco (el cabello debe estar contenido dentro del mismo y asegurado
si fuese necesario), calzado de seguridad dieléctrico, guantes aislantes para BT
y anteojos de seguridad.
- Utilizar herramientas o equipos aislantes. Revisar antes de su uso el perfecto
estado de conservación y aislamiento de los mismos, de sus tomas de corriente
y de los conductores de conexión.
- Desprenderse de todo objeto metálico de uso personal que pudiera proyectarse
o hacer contacto con la instalación. Quitarse anillos, relojes o cualquier elemento
que pudiera dañar los guantes.
- Utilizar máscaras de protección facial y/o protectores de brazos para proteger
las partes del cuerpo.
- Aislar los conductores o partes desnudas que estén con tensión, próximos al
lugar de trabajo.
- La ropa no debe tener partes conductoras y cubrirá totalmente los brazos, las
piernas y pecho.
- Utilizar ropas secas, en caso de lluvia usar la indumentaria impermeable.
- En caso de lluvia extremar las precauciones.

NORMAS ESPECÍFICAS DURANTE LA OPERACIÓN

24
- Abrir los circuitos con el fin de aislar todas las fuentes de tensión que pueden
alimentar la instalación en la que se va a trabajar. Esta apertura debe realizarse
en cada uno de los conductores que alimentan la instalación, exceptuando el
neutro.
- Bloquear todos los equipos de corte en posición de apertura. Colocar en el
mando o en el mismo dispositivo la señalización de prohibido de maniobra.
- Verificar la ausencia de tensión. Comprobar si el detector funciona antes y
después de realizado el trabajo.
- Puesta a tierra y la puesta en cortocircuito de cada uno de los conductores sin
tensión incluyendo el neutro.
- Delimitar la zona de trabajo señalizándola adecuadamente.

NORMAS ESPECÍFICAS POSTERIORES A LA OPERACIÓN

- Reunir a todas las personas que participaron en el trabajo para notificar la

reposición de la tensión.
- Verificar visualmente que no hayan quedado en el sitio de trabajo herramientas
u otros elementos.
- Se retirará la señalización y luego el bloqueo.
- Se cerrarán los circuitos.

NORMAS ESPECÍFICAS PARA EL EMPLEO Y CONSERVACIÓN DEL

MATERIAL DE SEGURIDAD

- Casco de seguridad
Es obligatorio para toda persona que realice trabajos en instalaciones eléctricas
de cualquier tipo.
- Anteojos de protección o máscara protectora facial
El uso es obligatorio para toda persona que realice un trabajo que encierre un
riesgo de accidente ocular tal como arco eléctrico, proyección de gases
partículas , etc.
- Guantes dieléctricos
Los guantes deben ser para trabajos a BT. Deben verificarse frecuentemente,
asegurarse que están en buen estado y no presenta huellas de roturas,
desgarros ni agujeros. Todo guante que presente algún defecto debe ser
descartado. Deben ser protegidos del contacto con objetos cortantes o
punzantes con guantes de protección mecánica. Conservarlos en estuches
adecuados.
- Cinturón de seguridad
El material de los cinturones será sintético. No deben ser de cuero. Debe llevar
todos los accesorios necesarios para la ejecución del trabajo tales como cuerda
de seguridad y soga auxiliar para izado de herramientas. Estos accesorio deben
ser verificados antes de su uso, al igual que el cinturón, revisando
particularmente el reborde de los agujeros previstos para la hebilla pasacinta de
acción rápida. Verificar el estado del cinturón: ensambles sólidos, costuras,
remaches, deformaciones de las hebillas, mosquetones y anillos. Los cinturones

25
deben ser mantenidos en perfecto estado de limpieza y guardados en lugares
aptos para su uso posterior.
- Banquetas aislantes y alfombra aislante
Es necesario situarse en el centro de la alfombra y evitar todo contacto con las
masas metálicas.
- Verificadores de ausencia de tensión
Se debe verificar ante de su empleo que el material está en buen estado. Se
debe verificar antes y después de su uso que la cabeza detectora funcione
correctamente. Para la utilización de estos aparatos es obligatorio el uso de los
guantes dieléctricos de la tensión correspondiente.
- Escaleras
Se prohibe utilizar escaleras metálicas para trabajos en instalaciones eléctricas
o en su proximidad inmediata, si tiene elementos metálicos accesibles.
- Dispositivos de puesta a tierra y en cortocircuito
La puesta a tierra y en cortocircuito de los conductores, aparatos o partes de
instalaciones sobre las que se debe efectuar un trabajo, debe hacerse mediante
un dispositivo especial diseñado a tal fin. Las operaciones se deben realizar en
el siguiente orden:
Asegurarse de que todas las piezas de contacto, así como los conductores del
dispositivo, estén en buen estado.
Siempre conectar en primer lugar el morseto de cable de tierra del dispositivo,
utilizando guante de protección mecánica, ya sea en la tierra existente de las
instalaciones o bien en una jabalina especialmente clavada en el suelo.
Desenrrolar completamente el conductor del dispositivo, para evitar los efectos
electromagnéticos debido a un cortocircuito eventual.
Fijar las pinzas de conexión de los conductores de tierra y cortocircuitos sobre
cada uno de los conductores de la instalación utilizando guantes de protección
dieléctrica y mecánica.
Para quitar los dispositivos de puesta a tierra y en cortocircuito operar
rigurosamente en el orden inverso, primero el dispositivo de los conductores y
por último el de tierra.
Señalizar el lugar donde se coloque la tierra, para individualizarla perfectamente.

26
27
