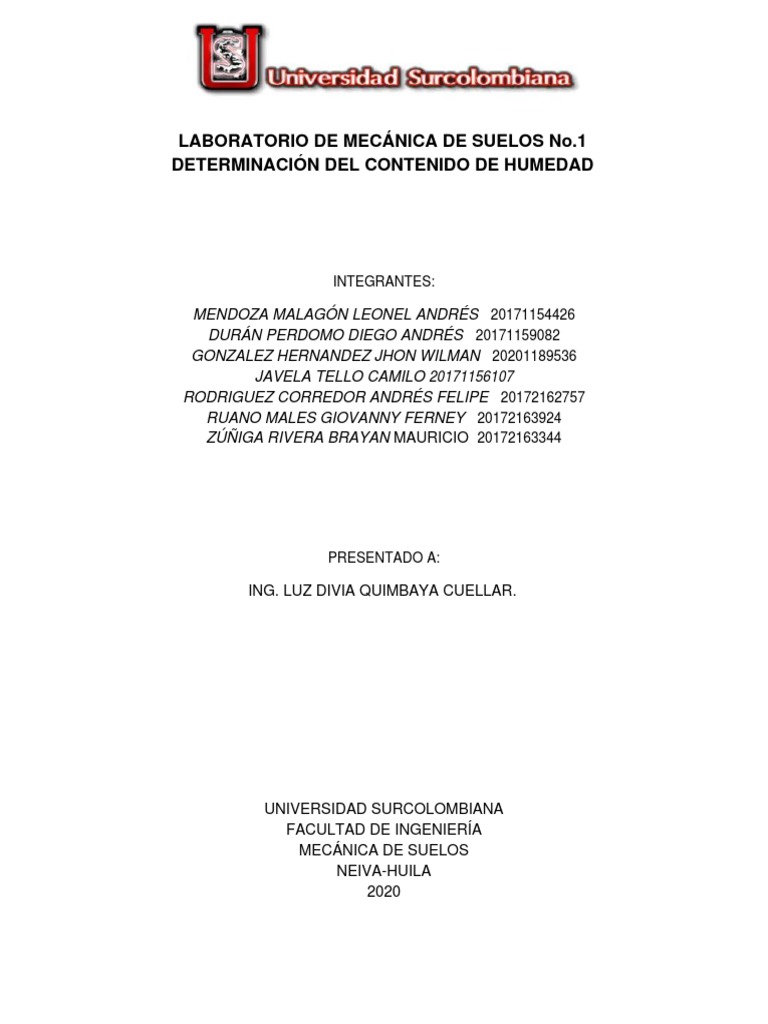

LABORATORIO DE MECÁNICA DE SUELOS No.
1
DETERMINACIÓN DEL CONTENIDO DE HUMEDAD
INTEGRANTES:
MENDOZA MALAGÓN LEONEL ANDRÉS 20171154426
DURÁN PERDOMO DIEGO ANDRÉS 20171159082
GONZALEZ HERNANDEZ JHON WILMAN 20201189536
JAVELA TELLO CAMILO 20171156107
RODRIGUEZ CORREDOR ANDRÉS FELIPE 20172162757
RUANO MALES GIOVANNY FERNEY 20172163924
ZÚÑIGA RIVERA BRAYAN MAURICIO 20172163344
PRESENTADO A:
ING. LUZ DIVIA QUIMBAYA CUELLAR.
UNIVERSIDAD SURCOLOMBIANA
FACULTAD DE INGENIERÍA
MECÁNICA DE SUELOS
NEIVA-HUILA
2020
CONTENIDO
Introducción............................................................................................................. 3
Objetivos ................................................................................................................. 4
Marco teórico .......................................................................................................... 5
Herramientas y equipos .......................................................................................... 7
Procedimiento ......................................................................................................... 8
Datos, cálculo y resultado ....................................................................................... 9
Aplicabilidad .......................................................................................................... 13
Conclusiones......................................................................................................... 14
Bibliografía ............................................................................................................ 15
Registro fotográfico ............................................................................................... 16
Introducción
La determinación del contenido de humedad de un suelo es la relación, del peso
de agua en una masa dada de suelo, al peso de las partículas sólidas, expresada
como porcentaje.
El presente informe tiene como finalidad determinar el contenido de humedad de
una muestra de suelo, se presentará tres distintos métodos para remover el
contenido del mismo, los cuales son: el horno, la estufa y el Speedy, a pesar de
ello, los cálculos y procedimientos matemáticos que se utilizaran para medir los
porcentajes de humedad son los mismos en los tres casos.
Determinar la humedad de un suelo es bastante importante para algunas
ingenierías, tales como la civil y agrícola, ya que define el correcto proceso de una
actividad en construcción en específico y si el suelo en el lugar es apto o no para
realizar el proyecto en cuestión.
Objetivos
Objetivo general: Determinar el contenido de humedad en una muestra de suelo.
Objetivos específicos:
* Aplicar las diferentes técnicas o métodos prácticos que proporcionan los datos
de la cantidad de agua que presenta el suelo.
* Conocer el correcto uso de los equipos y herramientas que se utilizan para el
secado del material.
* Evaluar el porcentaje de humedad obtenido a partir de las ecuaciones
suministradas, costándose de los datos experimentales que fueron calculados.
* Conocer la aplicabilidad que tiene la determinación del contenido de humedad
del suelo.
Marco teórico
Los procedimientos e instrumentos que se utilizan para determinar la humedad del
suelo se pueden dividir en dos grupos: métodos basados en la determinación del
contenido de agua del suelo y los métodos que miden el potencial de agua del
suelo. Siendo los primeros los que son objeto de estudio en el presente informe.
Los instrumentos que se emplean para el secado del suelo son:
Método del horno: La muestra de suelo se lleva a una temperatura constante de
110 ± 5ºC en el que se tomaran las medidas del peso 24 horas después. Que es
aproximadamente el tiempo en que se alcanza una humedad que no varía en el
tiempo.
Método de la estufa: es un método práctico en el cual se coloca una muestra de
suelo en una estufa, a una temperatura constante y es mesclado durante todo el
proceso.
Método Speedy: Es un instrumento portátil y sencillo consistente en un tanque
presurizado, una balanza y una maleta de transporte. El ensayo consiste en
extraer parte del material a ensayar que introduciremos, previamente pesado con
la balanza incorporada en el suministro. Posteriormente añadiremos una cantidad
de carburo cálcico que producirá una reacción en el interior, aumentando la
presión de modo proporcional a la cantidad de humedad en el recipiente. El
resultado queda reflejado en la esfera del equipo.
Asimismo, el muestreo de suelos está lleno de inconvenientes sobre todo cuando
el terreno está muy seco o muy húmedo o contiene piedras, rocas u otros
materiales que dificultan el trabajo del equipo de muestreo. La técnica y el equipo
utilizados para la recolección de muestras deben evitar que éstas pierdan o ganen
humedad, sufran alteración o contaminación alguna durante las operaciones de
muestreo o de transporte. Cuando se extrae una muestra de una capa seca la cual
se encuentra debajo de una capa húmeda, se debe tener cuidado de que el
equipo de muestreo no entre en contacto con material que contenga agua. Si hay
líquido concentrado en el terreno de muestreo es probable que el contenido de
humedad medido sea inferior al valor real, debido a que parte del agua gotea de la
muestra al ser extraída del suelo o a su escurrimiento durante la toma de muestra
como consecuencia de la presión ejercida.
Norma INVÍAS E-122-13
La norma Invías E-122-13 hace énfasis en la determinación del contenido de
humedad que tiene una muestra de suelo y mezcla suelo-agregado por relaciones
en peso.
En Invías se usan dos métodos; el método A para la precisión del 1% y el método
B para la precisión del 0.1%.
La humedad es una propiedad importante ya que nos permite hacer correlaciones
con el comportamiento de los suelos, para los suelos finos permite determinar la
consistencia del suelo.
Herramientas y equipos
* Horno de secado: Es un equipo que se utiliza para secar y esterilizar
recipientes de vidrio, los cuales provienes de un lavado de laboratorio. Es
decir que esta cámara con cavidad, la cual tendrá una mayor temperatura la
del ambiente, quitara toda la humedad del recipiente de metal o de vidrio.
* Estufa: Aparato para calentar un recinto que consiste en un recipiente
cerrado, de metal o materiales cerámicos, en cuyo interior se quema un
combustible (madera, carbón, coque, queroseno, gas butano),
transmitiendo el calor, generalmente por convección.
* Speedy: Instrumento que sirve determinar de manera rápida y precisa el
contenido de humedad en mezclas y pastas de suelos, arena, arcilla u otros
materiales granulares. El principio de funcionamiento está basado en la
reacción entre el agua y el carburo cálcico, que produce una cantidad de
gas directamente proporcional a la cantidad de agua presente en la
muestra.
* Balanza: Las utilizamos para medir la masa de un cuerpo o sustancia o
también llamado el peso de los mismos. En el laboratorio se utiliza la
balanza para efectuar actividades de control de calidad y para determinar
densidades o pesos específicos.
* Recipientes: Las bandejas de aluminio sirven para la determinación de
humedad en el horno de secado y también lo utilizamos para poner
nuestras muestras. Son recipientes utilizados para retirar la humedad de los
distintos materiales colocados en ellos o para facilitar su enfriamiento en
absorción de humedad.
* Carbonato de calcio: Compuesto químico, de fórmula CaCO₃. Se trata
de un compuesto ternario, que entra en la categoría de las oxosales.
* Guantes: Es un equipo de protección individual que protege a las manos
de cualquier sustancia química, y para la prevención de accidentes.
* Espátula: Lámina plana angosta que se encuentra adherida a un mango
hecho de madera, plástico o metal.
* Malla: Es la encargada de repartir la temperatura de manera uniforme
cuando esta se calienta
* Hoja de papel corta en pequeños rectángulos.
Procedimiento
Para determinar el contenido de agua en el suelo se disponen de tres
procedimientos los cuales se describen a continuación:
Método del horno: En este procedimiento se pesa un recipiente (28.5 g.), y a este
se le adiciona una muestra de 100 g. el resultado de la suma de estos es un peso
de 128.5 g. se continúa colocando esta muestra en un horno durante un tiempo de
12 horas a 16 horas. Es importante que la temperatura de este horno se encuentre
a 100 ± 5 °C como lo determina la norma INVIAS No 122. “El contenido de agua
se calcula relacionando la masa de agua en la muestra húmeda con la masa de la
muestra seca”. (INVIAS 2013)
Método de la estufa: Como primera instancia se pesa el recipiente en donde va ir
la muestra, en este caso peso 23.8 g. posterior a esto se introduce en el recipiente
una muestra de suelo de 100 g. luego la muestra es llevada a una estufa con el fin
de retirar la humedad que posea dicha muestra, (es importante tener en cuenta
que, a la hora de hacer los cálculos, el peso que se toma es el sumado por la
muestra y el arrojado por el recipiente en este caso 123.8 g.) para agilizar el
proceso, es necesario implementar una espátula, haciendo que al revolver dicha
muestra sea más fácil exponer la humedad. Por último, se utiliza un trozo de
papel, con el fin de saber si ya la muestra esta lista, puesto que, si esta trata de
entorcharse quiere decir que aún no está lista, el papel debe quedar en un estado
neutro.
Método Speedy: Como primer paso se toman dos cucharas a ras de muestra y
son colocadas en la balanza con el fin de encontrar un equilibrio según el
SPEEDY. Después de tener esta muestra, es añadido dos cucharas de carbonato
cálcico (𝐶𝑎𝐶𝑜3 ) con el fin de que esta última reaccione con el medio y la muestra
de suelo, además se adicionan dos esferas para que el material que está adentro
no se pegue a las paredes. Por último, se sella y se agita durante dos minutos
consecutivos, esto genera el resultado de humedad de la muestra en el
manómetro, el cual se encuentra en la parte inferior del dispositivo.
Datos, cálculo y resultado
Datos
DATOS OBTENIDOS POR EL MÉTODO SPEEDY
En este método arroja un porcentaje de humedad automáticamente
de 6,2% (aproximadamente), evitando así los cálculos.
DATOS OBTENIDOS POR EL MÉTODO ESTUFA
Se tiene una tara de un peso de: 23,8g.
El peso de la muestra más la tara fue de:
W1= 123,8g.
Luego de que la muestra estuvo por aproximadamente 5 minutos en
la estufa se pesó y se obtuvo un peso de:
W2= 118,1g.
DATOS OBTENIDOS POR EL MÉTODO DEL HORNO
Se tiene una tara de un peso de: 28,5g.
El peso de la muestra más la tara fue de:
W1= 128,5g.
Luego de que la muestra estuvo por un poco más de 24 horas en el
horno se pesó y se obtuvo un peso de:
W2= 123,5g.
Cálculos
Masa de la humedad − Masa suelo seco
W=( ) ∗ 100
Masa suelo seco
W1 − W2
W% = ( ) ∗ 100
W2 − WC
W%= Porcentaje de humedad
W1= Masa del suelo húmedo + Recipiente (g)
W2= Masa del suelo seco + Recipiente (g)
WC= Masa del recipiente (g)
MÉTODO DE LA ESTUFA
Datos:
WC =23,8g
W1= 123,8g (123,8g – 23,8g) = 100g
W2=118,1g (118,1g – 23,8g) = 94,3g
𝟏𝟎𝟎𝐠 − 𝟗𝟒. 𝟑𝐠
𝐖=( ) ∗ 𝟏𝟎𝟎
𝟗𝟒. 𝟑𝐠
𝐖 ≈ 𝟔, 𝟎𝟒%
MÉTODO DEL HORNO
Datos:
WC =28,5g
W1= 128,5g (128,5g – 28,5g) = 100g
W2=123,5g (123,5g – 28,5g) = 95g
𝟏𝟎𝟎𝐠 − 𝟗𝟓𝐠
𝐖=( ) ∗ 𝟏𝟎𝟎
𝟗𝟓𝐠
𝐖 ≈ 𝟓, 𝟐𝟔%
RESULTADOS
METODO DEL SPEEDY
W% ≈ 6,2%
METODO DE LA ESTUFA
𝐖 ≈ 𝟔, 𝟎𝟒%
METODO DEL HORNO
𝐖 ≈ 𝟓, 𝟐𝟔%
Aplicabilidad
Las aplicaciones que tiene el estudio de la humedad del suelo son diversas,
especialmente en el campo de la geotecnia y construcción; a continuación, se
especifican las que tienen mayor relevancia en las áreas mencionadas:
* Cuando se desarrolla un proyecto que involucre obras civiles, se hace necesario
y prioritario el análisis de suelos ya que de este estudio revela que tanta carga por
unidad de área se puede ubicar sobre el terreno estudiado.
* La cantidad de agua que contiene un suelo arcilloso es determinante para saber
el comportamiento y características de esta, como son: la flexibilidad o también
que tan dócil es el material que se está estudiando. Esto tiene una aplicabilidad
directa en la fabricación de ladrillos y manualidades fabricadas con arcilla.
* En la pavimentación de una vía ya sea de primera, segunda, tercera o cuarta
generación se debe llevar a cabo el análisis de humedad en múltiples puntos por
donde va a pasar la vía; puesto que, si en el suelo hay grandes cantidades de
humedad, el afirmamiento que se haga en el suelo debe ser diferente a uno donde
haya menos cantidad de agua.
Conclusiones
* En base a la fórmula matemática de determinación del contenido de humedad,
fue posible comprender y calcular el porcentaje de humedad de un suelo y
también sé analizó qué contrastes hay en cada resultado.
* Se logró interactuar con los distintos métodos de secado, conociendo claramente
la singularidad y propósito de cada uno.
* En cuanto a lo abordado con anterioridad el método práctico del horno resulta
ser más competente debido a que libera en gran cantidad el agua retenida del
suelo, sin embargo, con el método Speedy se obtiene rápidamente el porcentaje
de humedad del suelo estudiado.
Bibliografía
* Sanchez de Guzman , D. (1986). tecnología del concreto y del mortero. bogotá:
pontificia uiversidad javeriana - facultad de ingeniería.
* HOBBS, B., MEANS, W. & WILLIAMS, P. (1981): Geología Estructural.
518p., EdicionesOmega Barcelona.
* (Determinación del contenido de humedad, s.f.) (Pájaro, 2014)
* [Link]
* Organización Meteorológica Mundial, 1992: Snow Cover Measurements and
Areal Assessment of Precipitation and Soil Moisture (B. Sevruk). Informe de
hidrología operativo No. 35, OMM-No. 749, Ginebra.
* Carl Dumbar, Geología Histórica. Ed. Limusa, 1996
*SALAZAR GUTIERREZ, Luis Fernando. Determinación de la humedad del suelo
para el inicio de movimientos en masa en la región cafetera colombiana con el uso
de modelos físicos experimentales. Medellín, 2011, 84. Trabajo de grado
(Magister)
* [Link], R.V. Whitman. Mecánica de suelos, (La formación de suelos). 1997
* [Link]
Registro fotográfico
