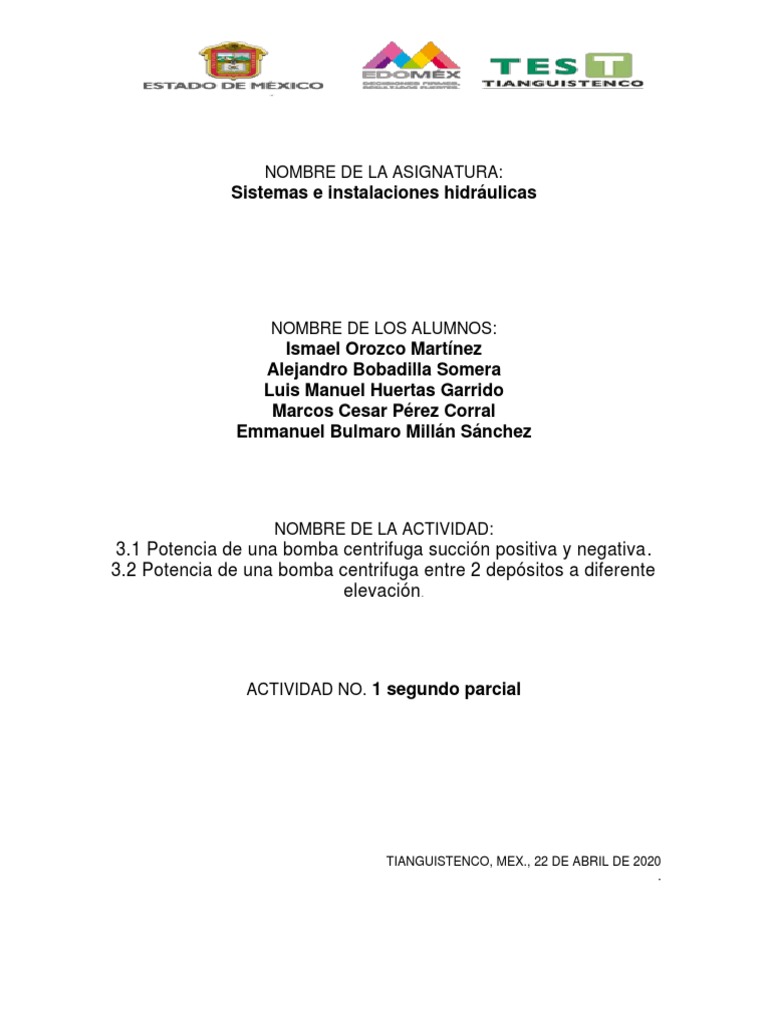

NOMBRE DE LA ASIGNATURA:

Sistemas e instalaciones hidráulicas

NOMBRE DE LOS ALUMNOS:

Ismael Orozco Martínez
Alejandro Bobadilla Somera
Luis Manuel Huertas Garrido
Marcos Cesar Pérez Corral
Emmanuel Bulmaro Millán Sánchez

NOMBRE DE LA ACTIVIDAD:
3.1 Potencia de una bomba centrifuga succión positiva y negativa.
3.2 Potencia de una bomba centrifuga entre 2 depósitos a diferente
elevación.

ACTIVIDAD NO. 1 segundo parcial

TIANGUISTENCO, MEX., 22 DE ABRIL DE 2020

.
3.1 Potencia de una bomba centrifuga succión positiva y
negativa

La bomba centrifuga también es llamada bomba rotodinámica y actualmente es la

mas utilizada para mover fluidos.

La bomba de una instalación hidráulica de calefacción o refrigeración tiene la

función de hacer circular el agua desde el equipo generador (caldera o planta
frigorífica) hasta el terminal de uso. Para ello la bomba debe suministrar un caudal
de agua cuya presión sea suficiente para vencer las resistencias a lo largo del
circuito de distribución. A lo largo de este tema se analizará el comportamiento de
las bombas centrífugas, que son las más utilizadas en este tipo de aplicaciones.
Los fabricantes suministran gráficos con las características de las bombas,
determinadas de forma experimental
6.1 - Elementos de una bomba centrífuga
Los elementos constructivos que la conforman son:
a) Una tubería de aspiración
b) El impulsor o rodete, formado por una serie de álabes de diversas formas que
giran dentro de una carcasa circular. El rodete va unido solidariamente al eje y es
la parte móvil de la bomba.
 c) Difusor, El difusor junto con el rodete, están encerrados en una cámara,
llamada carcasa o cuerpo de bomba.
El difusor está formado por unos álabes fijos divergentes, que, al incrementarse la
sección de la carcasa, la velocidad del agua irá disminuyendo lo que contribuye a
transformar la energía cinética en energía de presión, mejorando el rendimiento de
la bomba.
d) Eje, El eje de la bomba es una pieza en forma de barra de sección circular no
uniforme que se fija rígidamente sobre el impulsor y le transmite la fuerza del
elemento motor. Las bombas centrífugas para agua se clasifican atendiendo a la
posición del eje en bombas de eje horizontal y bombas de eje vertical,
PRINCIPALES CARACTERISTICAS
• Produce flujos continuos sin pulsaciones
• Su capacidad de flujo es relativamente baja
• Su rango de flujo de descarga es medio del orden de 20kg/cm2
Curva característica de una bomba
La curva característica de una bomba describe la relación entre la altura
manométrica (caída de presión) y el caudal, datos que permiten escoger la bomba
más adecuada para cada instalación.
La altura manométrica de una bomba es una magnitud, expresable también como
presión, que permite valorar la energía suministrada al fluido, es decir, se trata de
la caída de presión que debe de vencer la bomba para que el fluido circule según
condiciones de diseño.

Como puede observarse en la figura anterior, para cada velocidad de rotación n,

hay una curva característica. Nótese también que si la velocidad se reduce,
también disminuye la altura manométrica máxima y el caudal máximo.
Succión positiva cabeza de succión neta positiva (NPSH)
NPSH es un cálculo de diseño para evitar la vaporización de líquidos el npsh es
siempre positivo y se expresa en términos de altura absoluta de la columna del
líquido. El termino “NETA” se refiere a la cabeza de presión real en la tubería de
sección de la bomba y no a la altura de aspiración estática.
SUCCION NEGATIVA
La succion negativa se genera por las siguientes caracteristicas
• El nivel del liquido en el positivo que se va a bombear ,esta por debajo de la
linea de centro de la succion de la bomba
• Es succion negativa cuando el nivel del liquido a bombear esta por debao
del centro de la succion de la bomba por lo tanto la cabeza estatica sera
menor de cero y con valor negativo
 3.2 Potencia de una bomba centrifuga entre 2 depósitos a diferente
elevación

DOS BOMBAS EN CASCADA

Realizando las mismas operaciones que se hicieron para determinar el valor más
desfavorable de T.
cuando estudiamos el caso de una sola bomba, se deduce que éste se produce
cuando el consumo es ligeramente superior a Q1=Qt/2, y arranca la segunda
bomba.

T= t1+t2= 4A/ Qb

Si el caudal de una sola bomba no fuese suficiente, puede

aumentarse el caudal conectando varias bombas en paralelo.
sin embargo, no basta multiplicar el caudal de una bomba por el numero de ellas,
sino que hay que proceder del modo siguiente.
La altura total de elevación de una bomba, en cualquiera de los puntos de su
curva Q-H, está formada
por la altura de aspiración H(a) y la altura de impulsión H(i)

Si trabaja solamente la bomba 1, se tienen el punto de funcionamiento B1

si trabaja la bomba 2 solamente, el punto de funcionamiento es el B2
