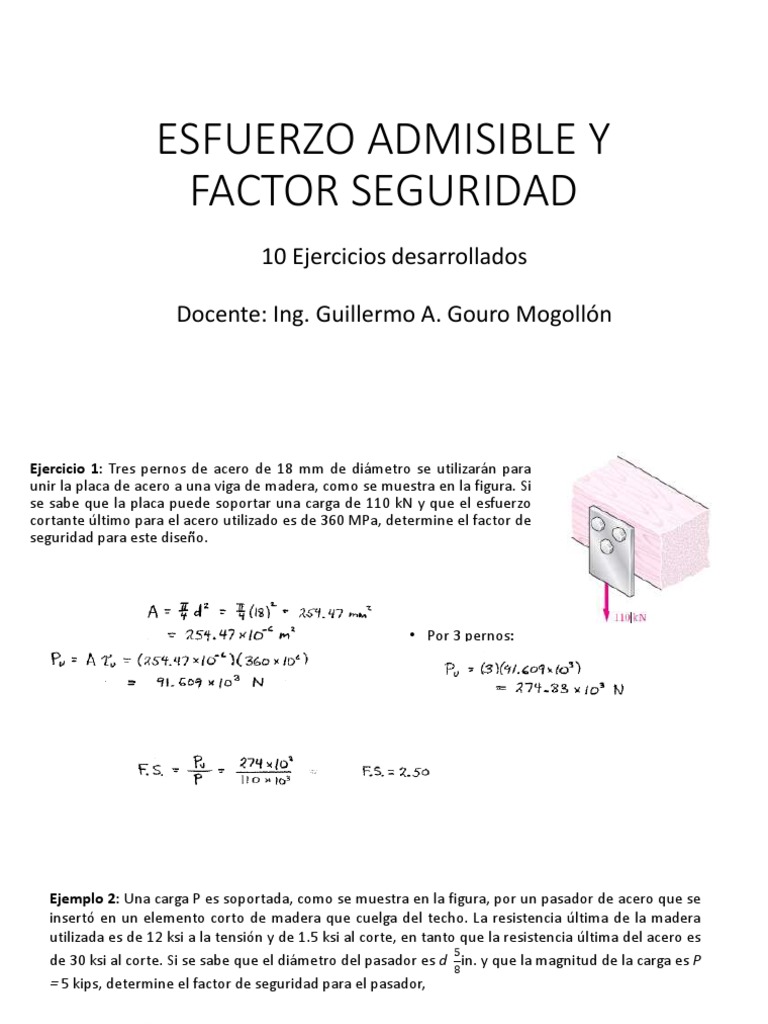

ESFUERZO ADMISIBLE Y

FACTOR SEGURIDAD
10 Ejercicios desarrollados

Docente: Ing. Guillermo A. Gouro Mogollón

Ejercicio 1: Tres pernos de acero de 18 mm de diámetro se utilizarán para
unir la placa de acero a una viga de madera, como se muestra en la figura. Si
se sabe que la placa puede soportar una carga de 110 kN y que el esfuerzo
cortante último para el acero utilizado es de 360 MPa, determine el factor de
seguridad para este diseño.

• Por 3 pernos:
Ejemplo 2: Una carga P es soportada, como se muestra en la figura, por un pasador de acero que se
insertó en un elemento corto de madera que cuelga del techo. La resistencia última de la madera
utilizada es de 12 ksi a la tensión y de 1.5 ksi al corte, en tanto que la resistencia última del acero es
5
de 30 ksi al corte. Si se sabe que el diámetro del pasador es d 8in. y que la magnitud de la carga es P
= 5 kips, determine el factor de seguridad para el pasador,
Ejercicio 3: La resistencia a la rotura del cable BD es de 100 KN.
Hallar el fator de seguridad con respecto a la falla del cable para cada cable dada. Si el esfuerzo
admisible en el cable es de 55 KN/𝑐𝑚2 .
 Σ𝑀𝐶 = 0
15(Cos 50°)(0.5)+15(Sen 50°)(1.1) = BD(Cos 30°)(0.5)+BD(Sen 30°)(0.4)
0.633 BD= 17.6
BD = 27.58 KN

𝐹
FS = 𝐹 𝑟𝑜𝑡𝑢𝑟𝑎 = 100/27.58 = 3.63
𝑎𝑐𝑡𝑢𝑎𝑛𝑡𝑒
Ejercicio 4: Una plataforma de 40kg está unida al extremo B de una viga AB de madera de 50kg. La
viga está apoyada, como se muestra en la figura, mediante un perno en A y una varilla delgada de
acero BC con una carga última de 12KN.
A) Utilizar el método de diseño por carga y factor de resistencia con una factor de resistencia de Ø
= 0.90 y factores de carga 𝛾𝐷 = 1.6, para calcular la máx. carga que puede colocarse con
seguridad en la plataforma.
B) B) ¿Cuál es el factor de seguridad convencional correspondiente a la varilla BC?
Ejercicio 5: Cada uno de los dos eslabones verticales CF, que conectan los dos elementos
1
horizontales AD y EG, tiene una sección transversal rectangular uniforme de 4 𝑖𝑛. de espesor y 1 in.
de ancho, y está fabricado con acero con una resistencia última a la tensión de 60 ksi. Cada uno de
1
los pernos en C y F tiene un diámetro de 2 𝑖𝑛. y están elaborados con un acero que tiene una
resistencia última a cortante de 25 ksi. Determine el factor general de seguridad para los eslabones
CF y para los pasadores que los conectan a los elementos horizontales.
Ejercicio 6: La barra A tiene una tensión admisible de 1000 kg/ 𝑐𝑚2 y sección 10𝑐𝑚2 mientras que la
barra B tiene una tensión admisible de 1200 kg/𝑐𝑚2 y sección de 8 𝑐𝑚2 . Ambas barras tienen idéntico
módulo de elasticidad E. Hallar los valores máximos de las cargas puntuales F y Q para que la barran
permanezca horizontal.
 I. 𝛿𝐴 =𝛿𝐵 II. III.

Aplicando estática
IV. II. IV.
Ejercicio 7: Una barra horizontal de 10ft de longitud que pesa 400Lbs esta soportada en los extremos
mediante un alambre de latón de 4ft de longitud y mediante un alambre de aluminio de 3ft de longitud se
coloca una carga P=10000Lbs a 3ft del alambre de latón.
Determinar el área necesaria para el alambre de latón si el esfuerzo admisible es de 8000 Lbs/𝑝𝑙𝑔2 , y el
modulo de elasticidad del laton es de 15x106 Lbs/𝑝𝑙𝑔2
Ejercicio 8: El eslabón AB debe fabricarse con un acero cuya resistencia última a la tensión sea de 450 Mpa.
Determine el área de la sección transversal de AB para la cual el factor de seguridad es de 3.50. Suponga
que el eslabón se reforzará de manera adecuada alrededor de los pasadores en A y B.

𝜎𝑢𝑙𝑡 = 450 MPa Σ𝑀𝐷 = 0

-𝐹𝐴𝐵 𝐶𝑜𝑠 55° ∗ 0.8𝑚 +20 KN*0.4m+9.6 KN*0.2M
𝐹𝑠 = 3.5
=0
A =? 𝐹𝐴𝐵=21.618 𝐾𝑁
⇒𝜎𝑎𝑑𝑚 = 𝜎𝑢 / 3.5 => 128.571 Mpa

𝑃𝑎𝑑𝑚 21.618
𝜎𝑎𝑑𝑚 = = 128.571∗106 = 1.681*10−4 𝑀2
𝐴
Ejercicio 9: El elemento ABC, soportado por un pasador y una ménsula en C y un cable BD, se diseñó
para soportar una carga P de 16 kN como se muestra en la figura.
Si se sabe que la carga última para el cable BD es de 100 kN, determine el factor de seguridad
respecto a la falla del cable.
 Σ𝑀𝐶 = 0
(Cos40°)(16)+(Sen40°)(16)-(𝐹𝐵𝐷 ∗ 𝐶𝑜𝑠30°)(0.6)-(𝐹𝐵𝐷 ∗ 𝑆𝑒𝑛30°)(0.4)=0
20.89-0.71962𝐹𝐵𝐷 = 0
𝐹𝐵𝐷 = 29.42 KN

𝐹𝑠 = 𝐹𝑢𝑙𝑡 /𝐹𝑎𝑑𝑚 = 100/29.42 =3.49

Ejercicio 10: El eslabón AB debe fabricarse con un acero cuya resistencia última a la tensión sea de 450 MPa.
Determine el área de la sección transversal de AB para la cual el factor de seguridad es de 3.50. Suponga que el
eslabón se reforzará de manera adecuada alrededor de los pasadores en A y B.
Solución:
