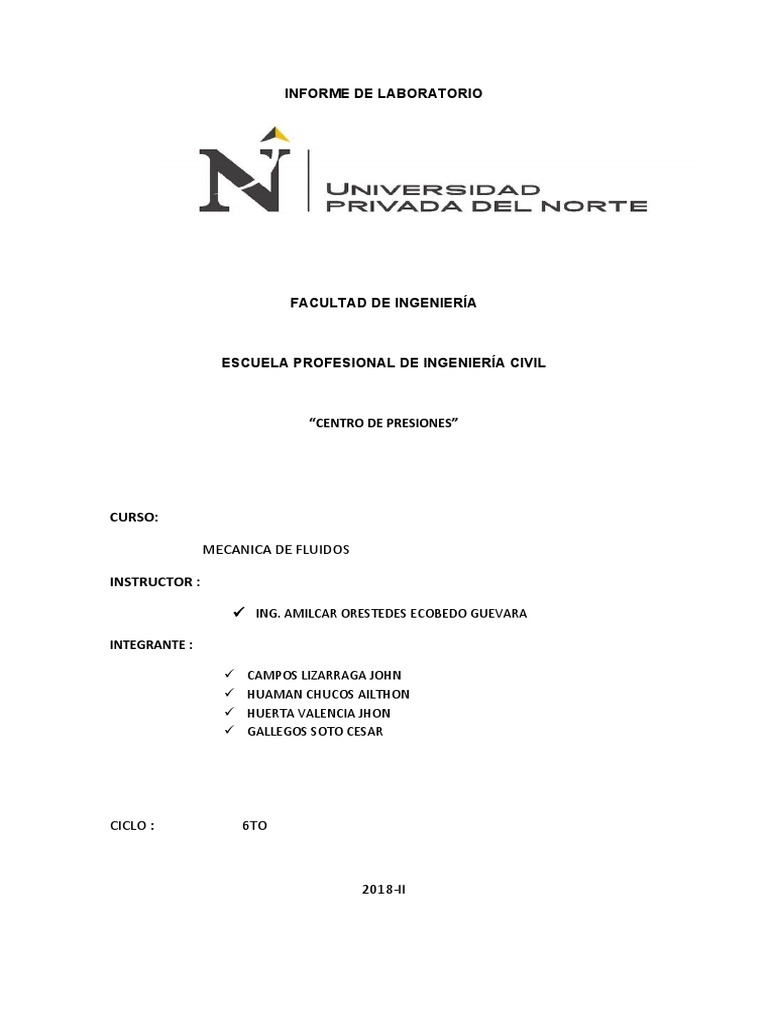

INFORME DE LABORATORIO

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

“CENTRO DE PRESIONES”

CURSO:

MECANICA DE FLUIDOS

INSTRUCTOR :

 ING. AMILCAR ORESTEDES ECOBEDO GUEVARA

INTEGRANTE :

 CAMPOS LIZARRAGA JOHN

 HUAMAN CHUCOS AILTHON
 HUERTA VALENCIA JHON
 GALLEGOS SOTO CESAR

CICLO : 6TO

2018-II
RESUMEN

Para este ensayo se trabaja con un cuadrante cilíndrico pivotado en su centro simétrico
balanceado por un contrapeso y ligeramente conectado a un elemento de pesa deslizante
sumergido en agua, en donde la pesa se deslizará a cada distancia y para contrarrestar la
inestabilidad del sistema se proporciona agua al recipiente en donde tomaremos datos de la
distancia deslizada como el desnivel del agua. Se tomaron datos de distancias y desniveles para
hacer las tablas en donde mediante formulas y gráficos tendremos dichas variaciones y
comparaciones de nuestro ensayo de laboratorio

OBJETIVOS DEL EXPERIMENTO:

 Objetivo General
 Determinar experimentalmente la ubicación del centro de presiones de la
furza hidrostática ejercida por una altura de agua sobre una superficie cuerva
 Objetivos Específicos
 Analizar la relación entre las coordenadas de este centro de presiones y la
altura del que ejerce presión
 Verificar lo obtenido experimentalmente con lo que se conoce teóricamente

FUNDAMENTO TEÓRICO:

 CENTRO DE PRESIONES

Se denomina centro de presión de un cuerpo al punto sobre el cual se debe

aplicar la resultante de todas las fuerzas ejercidas por el campo de presión
sobre ese cuerpo para que el efecto de la resultante sea igual a la suma de los
efectos de las presiones.
Se trata de un concepto que no necesariamente ha de coincidir con el
centroide geométrico, el centro de masas o el centro de gravedad.
La coincidencia o no de estos conceptos permite analizar la estabilidad de un
cuerpo inmerso en un fluido.

 CALCULO DE CENTRO DE PRESIONES

Para calcular la posición (xcp- ycp) del centro de presiones se suman los
momentos de las fuerzas elementales pdA respecto del centro de
gravedad y se igualan con el momento (respecto del centro de
gravedad) de la fuerza resultante aplicada en el centro de presiones.
Obtenemos esto para cada una de las componentes:
 FUERZA EJERCIDA POR UN LÍQUIDO SOBRE UNA SUPERFICIE PLANA.

La fuerza “ F ”ejercida por un líquido sobre una superfi cie plana “ A

” es igual al producto del peso específi co “  ” del líquido por la
h
profundidad “ G ” del centro de gravedad de la superfi cie y por el
área de la misma. Esto es:

F   . hG . A

Siendo las unidades tí picas: N ; Kg-f ; ton.

 INMERSIÓN PARCIAL:

Si se toman momentos con respecto al punto de apoyo del eje

basculante, se puede llegar a la siguiente conclusión:

1 h
F . L= γb h2 (a+ d− )
2 3
APARATOS, INSTRUMENTOS Y MATERIALES UTILIZADOS

 EQUIPO FME-88 (presión sobre superficies)

 AGUA

PROCEDIMIENTO DEL EXPERIMENTO:

 Medir y tomar nota de las longitudes.

  Nivelar el depósito actuando convenientemente sobre los pies de sustentación, que
son regulables, mientras se observa el nivel esférico.
 Cerrar la espita del fondo del desagüe del fondo del depósito.
 Introducir agua en el depósito hasta que la superficie libre de esta resulte tangente al
borde más inferior del cuadrante.
 Colocar un peso calibrado sobre el platillo de balanza y añadir lentamente agua hasta
que la superficie plana a estudiar sea perpendicular a la base del depósito
 Anotar el nivel de agua indicado en el cuadrante y el valor del peso situado sobre el
platillo.
 Realizar la operación anterior las veces que fuese necesario, aumentando en cada una
de estas el peso progresivamente

Datos y Observaciones (Tabla de datos)

Cálculos y Resultados

Gráficos y análisis de Resultados

Conclusiones

Bibliografía

 Centro de Presione, GUIA PRACTICA DE HIDRAULICA, Jhordy Eduardo,

CALDERON AYALO Publicado el 10 de ene. de 2016
http://es.slideshare.net/EduardoCalderonAlayo/lab-03-centro-de-presiones-upao-
fluidos.
 Determinación Del Centro de Presiones
https://es.scribd.com/doc/99952811/Determinacion-Del-Centro-de-Presiones
 Laboratorio de fuerza de presión en superficies-medio marítimo
http://es.slideshare.net/damiansolis712/laboratorio-de-fuerza-de-presion-en-
superficiesplanas Publicado el 9 de jul. de 2015.
