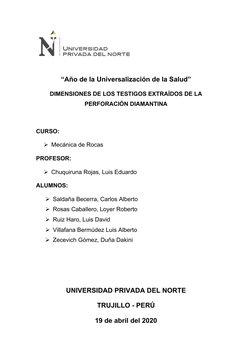

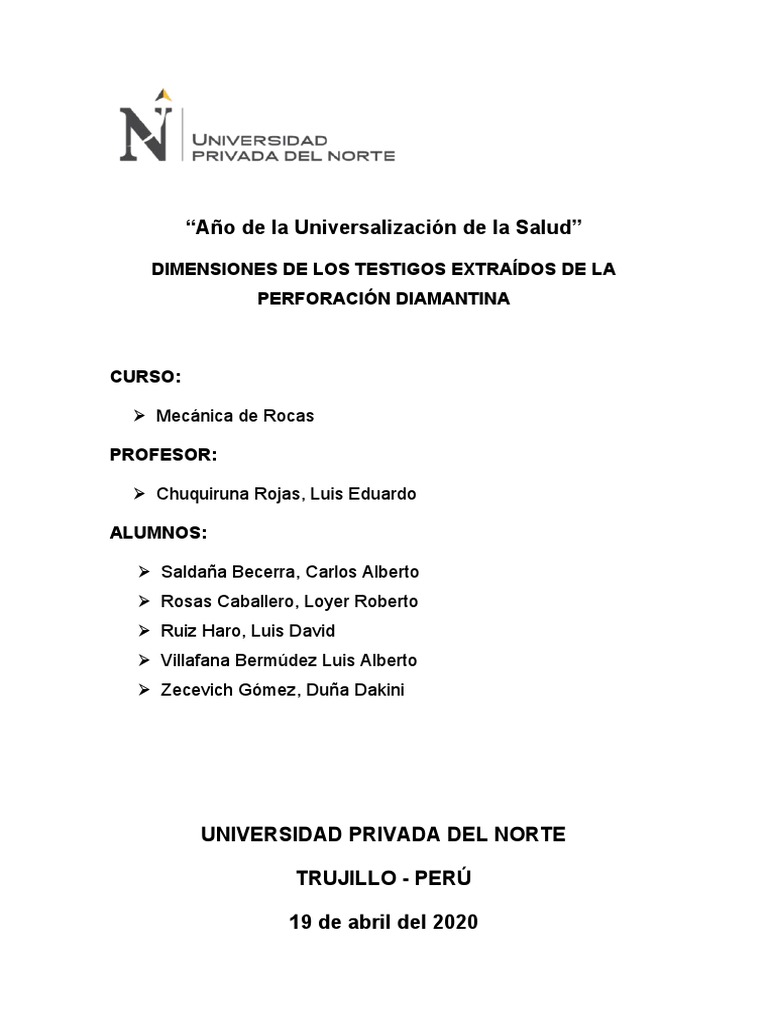

“Año de la Universalización de la Salud”

DIMENSIONES DE LOS TESTIGOS EXTRAÍDOS DE LA

PERFORACIÓN DIAMANTINA

CURSO:

 Mecánica de Rocas

PROFESOR:

 Chuquiruna Rojas, Luis Eduardo

ALUMNOS:

 Saldaña Becerra, Carlos Alberto

 Rosas Caballero, Loyer Roberto
 Ruiz Haro, Luis David
 Villafana Bermúdez Luis Alberto
 Zecevich Gómez, Duña Dakini

UNIVERSIDAD PRIVADA DEL NORTE

TRUJILLO - PERÚ

19 de abril del 2020

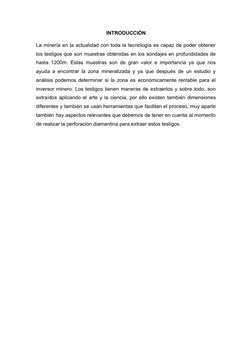

 INTRODUCCIÓN

La minería en la actualidad con toda la tecnología es capaz de poder obtener

los testigos que son muestras obtenidas en los sondajes en profundidades de
hasta 1200m. Estas muestras son de gran valor e importancia ya que nos
ayuda a encontrar la zona mineralizada y ya que después de un estudio y
análisis podemos determinar si la zona es económicamente rentable para el
inversor minero. Los testigos tienen maneras de extraerlos y sobre todo, son
extraídos aplicando el arte y la ciencia, por ello existen también dimensiones
diferentes y también se usan herramientas que facilitan el proceso, muy aparte
también hay aspectos relevantes que debemos de tener en cuenta al momento
de realizar la perforación diamantina para extraer estos testigos.

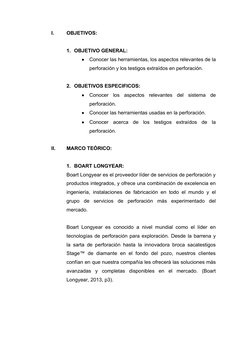

I. OBJETIVOS:

1. OBJETIVO GENERAL:
 Conocer las herramientas, los aspectos relevantes de la
perforación y los testigos extraídos en perforación.

2. OBJETIVOS ESPECIFICOS:
 Conocer los aspectos relevantes del sistema de
perforación.
 Conocer las herramientas usadas en la perforación.
 Conocer acerca de los testigos extraídos de la
perforación.

II. MARCO TEÓRICO:

1. BOART LONGYEAR:
Boart Longyear es el proveedor líder de servicios de perforación y
productos integrados, y ofrece una combinación de excelencia en
ingeniería, instalaciones de fabricación en todo el mundo y el
grupo de servicios de perforación más experimentado del
mercado.

Boart Longyear es conocido a nivel mundial como el líder en

tecnologías de perforación para exploración. Desde la barrena y
la sarta de perforación hasta la innovadora broca sacatestigos
Stage™ de diamante en el fondo del pozo, nuestros clientes
confían en que nuestra compañía les ofrecerá las soluciones más
avanzadas y completas disponibles en el mercado. (Boart
Longyear, 2013, p3).

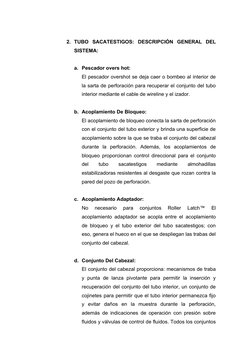

2. TUBO SACATESTIGOS: DESCRIPCIÓN GENERAL DEL
SISTEMA:

a. Pescador overs hot:

El pescador overshot se deja caer o bombeo al interior de
la sarta de perforación para recuperar el conjunto del tubo
interior mediante el cable de wireline y el izador.

b. Acoplamiento De Bloqueo:
El acoplamiento de bloqueo conecta la sarta de perforación
con el conjunto del tubo exterior y brinda una superficie de
acoplamiento sobre la que se traba el conjunto del cabezal
durante la perforación. Además, los acoplamientos de
bloqueo proporcionan control direccional para el conjunto
del tubo sacatestigos mediante almohadillas
estabilizadoras resistentes al desgaste que rozan contra la
pared del pozo de perforación.

c. Acoplamiento Adaptador:
No necesario para conjuntos Roller Latch™ El
acoplamiento adaptador se acopla entre el acoplamiento
de bloqueo y el tubo exterior del tubo sacatestigos; con
eso, genera el hueco en el que se despliegan las trabas del
conjunto del cabezal.

d. Conjunto Del Cabezal:

El conjunto del cabezal proporciona: mecanismos de traba
y punta de lanza pivotante para permitir la inserción y
recuperación del conjunto del tubo interior, un conjunto de
cojinetes para permitir que el tubo interior permanezca fijo
y evitar daños en la muestra durante la perforación,
además de indicaciones de operación con presión sobre
fluidos y válvulas de control de fluidos. Todos los conjuntos

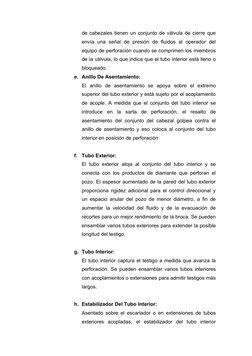

 de cabezales tienen un conjunto de válvula de cierre que
envía una señal de presión de fluidos al operador del
equipo de perforación cuando se comprimen los miembros
de la válvula, lo que indica que el tubo interior está lleno o
bloqueado.
e. Anillo De Asentamiento:
El anillo de asentamiento se apoya sobre el extremo
superior del tubo exterior y está sujeto por el acoplamiento
de acople. A medida que el conjunto del tubo interior se
introduce en la sarta de perforación, el resalto de
asentamiento del conjunto del cabezal golpea contra el
anillo de asentamiento y eso coloca al conjunto del tubo
interior en posición de perforación

f. Tubo Exterior:
El tubo exterior aloja al conjunto del tubo interior y se
conecta con los productos de diamante que perforan el
pozo. El espesor aumentado de la pared del tubo exterior
proporciona rigidez adicional para el control direccional y
un espacio anular del pozo de menor diámetro, a fin de
aumentar la velocidad del fluido y de la evacuación de
recortes para un mejor rendimiento de la broca. Se pueden
ensamblar varios tubos exteriores para extender la posible
longitud del testigo.

g. Tubo Interior:
El tubo interior captura el testigo a medida que avanza la
perforación. Se pueden ensamblar varios tubos interiores
con acoplamientos o extensiones para admitir testigos más
largos.

h. Estabilizador Del Tubo Interior:

Asentado sobre el escariador o en extensiones de tubos
exteriores acopladas, el estabilizador del tubo interior
 (sustituible y reversible) brinda la capacidad de
centralización para mejorar la recuperación de testigos y
un punto de apoyo entre el tubo interior fijo y el tubo
exterior giratorio.

i. Camisa Para Elevadores De Testigos:

La camisa para elevadores de testigos se acopla al tubo
interior y aloja al elevador de testigos en una ranura
ahusada que controla el movimiento del elevador de
testigos. A medida que se levanta la sarta de perforación
durante una operación de rotura de testigos, la camisa del
elevador de testigos toca fondo en el interior de la broca
para así transferir la carga de fuerza de tiro de la sarta de
perforación al elevador de testigos hasta romper el testigo.

j. Elevador De Testigos:
El elevador de testigos es un collar dividido de acero
endurecido con un cuerpo ahusado que se acopla a una
ranura ahusada en la camisa del elevador de testigos. En
una operación de rotura de testigos, la sarta de perforación
se eleva y se separa del fondo y el testigo comienza a
deslizarse hacia el exterior del tubo interior. Las
características de agarre de la superficie interna del
elevador de testigos sujetan el testigo en movimiento y
desplazan el elevador hacia el extremo más pequeño de la
ranura ahusada de la camisa del elevador de testigos. El
elevador de testigos queda estrechado contra el testigo y lo
retiene luego de su rotura, lo que permite llevarlo de
regreso a la superficie.

k. Anillo De Tope:
El anillo de tope es un anillo elástico de acero endurecido
diseñado para asentarse en el interior de una ranura de

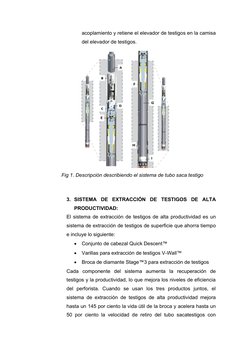

 acoplamiento y retiene el elevador de testigos en la camisa
del elevador de testigos.

Fig 1. Descripción describiendo el sistema de tubo saca testigo

3. SISTEMA DE EXTRACCIÓN DE TESTIGOS DE ALTA

PRODUCTIVIDAD:
El sistema de extracción de testigos de alta productividad es un
sistema de extracción de testigos de superficie que ahorra tiempo
e incluye lo siguiente:
 Conjunto de cabezal Quick Descent™
 Varillas para extracción de testigos V-Wall™
 Broca de diamante Stage™3 para extracción de testigos
Cada componente del sistema aumenta la recuperación de
testigos y la productividad, lo que mejora los niveles de eficiencia
del perforista. Cuando se usan los tres productos juntos, el
sistema de extracción de testigos de alta productividad mejora
hasta un 145 por ciento la vida útil de la broca y acelera hasta un
50 por ciento la velocidad de retiro del tubo sacatestigos con

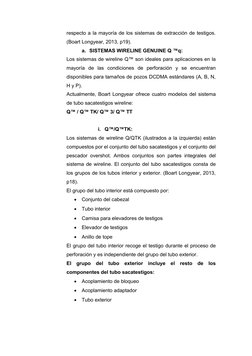

respecto a la mayoría de los sistemas de extracción de testigos.
(Boart Longyear, 2013, p19).
a. SISTEMAS WIRELINE GENUINE Q ™q:
Los sistemas de wireline Q™ son ideales para aplicaciones en la
mayoría de las condiciones de perforación y se encuentran
disponibles para tamaños de pozos DCDMA estándares (A, B, N,
H y P).
Actualmente, Boart Longyear ofrece cuatro modelos del sistema
de tubo sacatestigos wireline:
Q™ / Q™ TK/ Q™ 3/ Q™ TT

i. Q™/Q™TK:
Los sistemas de wireline Q/QTK (ilustrados a la izquierda) están
compuestos por el conjunto del tubo sacatestigos y el conjunto del
pescador overshot. Ambos conjuntos son partes integrales del
sistema de wireline. El conjunto del tubo sacatestigos consta de
los grupos de los tubos interior y exterior. (Boart Longyear, 2013,
p18).
El grupo del tubo interior está compuesto por:
 Conjunto del cabezal
 Tubo interior
 Camisa para elevadores de testigos
 Elevador de testigos
 Anillo de tope
El grupo del tubo interior recoge el testigo durante el proceso de
perforación y es independiente del grupo del tubo exterior.
El grupo del tubo exterior incluye el resto de los
componentes del tubo sacatestigos:
 Acoplamiento de bloqueo
 Acoplamiento adaptador
 Tubo exterior

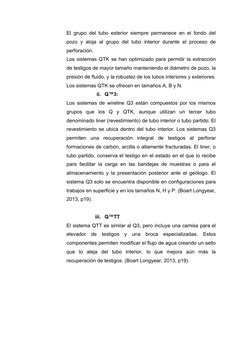

El grupo del tubo exterior siempre permanece en el fondo del
pozo y aloja al grupo del tubo interior durante el proceso de
perforación.
Los sistemas QTK se han optimizado para permitir la extracción
de testigos de mayor tamaño manteniendo el diámetro de pozo, la
presión de fluido, y la robustez de los tubos interiores y exteriores.
Los sistemas QTK se ofrecen en tamaños A, B y N.
ii. Q™3:
Los sistemas de wireline Q3 están compuestos por los mismos
grupos que los Q y QTK, aunque utilizan un tercer tubo
denominado liner (revestimiento) de tubo interior o tubo partido. El
revestimiento se ubica dentro del tubo interior. Los sistemas Q3
permiten una recuperación integral de testigos al perforar
formaciones de carbón, arcilla o altamente fracturadas. El liner, o
tubo partido, conserva el testigo en el estado en el que lo recibe
para facilitar la carga en las bandejas de muestras o para el
almacenamiento y la presentación posterior ante el geólogo. El
sistema Q3 solo se encuentra disponible en configuraciones para
trabajos en superficie y en los tamaños N, H y P. (Boart Longyear,
2013, p19).

iii. Q™TT
El sistema QTT es similar al Q3, pero incluye una camisa para el
elevador de testigos y una broca especializadas. Estos
componentes permiten modificar el flujo de agua creando un sello
que lo aleja del tubo interior, lo que mejora aún más la
recuperación de testigos. (Boart Longyear, 2013, p19).

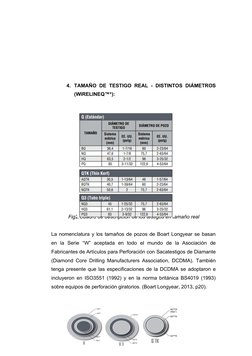

 4. TAMAÑO DE TESTIGO REAL - DISTINTOS DIÁMETROS
(WIRELINEQ™*):

Fig2.Cuadro de descripción de los testigos en tamaño real

La nomenclatura y los tamaños de pozos de Boart Longyear se basan

en la Serie “W” aceptada en todo el mundo de la Asociación de
Fabricantes de Artículos para Perforación con Sacatestigos de Diamante
(Diamond Core Drilling Manufacturers Association, DCDMA). También
tenga presente que las especificaciones de la DCDMA se adoptaron e
incluyeron en ISO3551 (1992) y en la norma británica BS4019 (1993)
sobre equipos de perforación giratorios. (Boart Longyear, 2013, p20).
Fig3.Imagen de descripción de los testigos en tamaño real según las
características de los tubos.

5. CONFIGURACIONES, CARACTERÍSTICAS Y OPCIONES

DE LOS TUBOS SACATESTIGOS:

a. Estándar:
Los kits de tubos sacatestigos y los grupos de tubos interiores
Boart Longyear™ se encuentran disponibles en los tamaños A, B,
N, H y P, además de las dos longitudes estándares de 1,5 M/5
PIES y 3 M/10 PIES. Estas longitudes se refieren al largo del tubo
interior, que dicta la cantidad máxima de testigo que se podrá
recuperar en una pasada de perforación antes de que se deba
recuperar el tubo interior. Tenga presente que se pueden
conseguir acoplamientos y adaptadores opcionales para los
sistemas Q™ y QTK con el objetivo de extender el tubo
sacatestigos en múltiplos de 1,5 M/5 PIES o 3 M/10 PIES.
Además, se pueden conseguir acoplamientos y extensiones
opcionales para tubos interiores para extender la longitud de los
escariadores. (Boart Longyear, 2013, p21).
 Fig.4 Diámetro ligeramente inferior al del pozo

b. Diámetro ligeramente inferior al del pozo:

Los sistemas de tubos sacatestigos Boart Longyear tamaños A,
B, N y H se pueden configurar como sistemas de extracción de
testigos con wireline con diámetro ligeramente inferior al del pozo.
Este sistema está compuesto por componentes de tubos
sacatestigos estándares, por el acoplamiento de bloqueo con
diámetro ligeramente inferior al del pozo y por el tubo exterior.
Cuando haga un pedido de un kit de tubo sacatestigos, deberá
elegir estos dos artículos opcionales con diámetro ligeramente
inferior al del pozo. (Boart Longyear, 2013, 21).

6. Selección y mantención de herramientas diamantadas:

Las herramientas diamantadas son los constituyentes esenciales de
cualquier sistema de perforación. Estas herramientas son productos que
deben poseer las siguientes características básicas:
 Una calidad sobresaliente
 Una construcción adecuada
 Un diseño avanzado.

7. Tipos de Herramientas:

a. Coronas Sacatestigos Impregnadas:

En el mercado existe una variedad de fabricantes de coronas
sacatestigos impregnadas. La simple gama de 3 productos y con
códigos de color fue aceptada prontamente como estándar para
la industria de los sondajes diamantinos. En forma progresiva, se
han introducido nuevas matrices, materiales diamantados y
técnicas de fabricación para crear una gama nueva y mejorada de
productos; se trata de las coronas impregnadas de Serie. Las
Coronas de Serie están codificadas por color y numéricamente
del 2 al 10 para eliminar la confusión causada por las coronas
codificadas y ofrecidas por otros fabricantes. Como simple guía,
mientras más dura es el tipo de roca, mayor es la Serie, es decir,
Serie 10 para rocas más duras y las Series 2 y 4 para las
formaciones más blandas y abrasivas. En todo caso debe tenerse
en cuenta, que muchos otros factores influyen en la selección y
empleo de una Corona de Serie.

Fig5.Coronas saca testigos.

b. Terminología de coronas:
i. Diámetros finales:
Sólo se refiere a las superficies que producirán el diámetro
exterior máximo (D.E) o el diámetro interior mínimo (D.I) de la
corona durante la operación. Por lo tanto, existe una relación
directa entre el tamaño del pozo y del testigo con estos
diámetros. Por lo general, se establece el valor nominal del
rango de tolerancia de los “diámetros finales”.
Concentración:
La región de la matriz de una corona impregnada se compone
de una cantidad específica de diamantes sintéticos, que es
única para cada producto estándar de la SERIE 2 a 10. La
concentración se considera como un porcentaje (%) del
volumen de la región impregnada.
 ii. Tamaño de Producto:
El tamaño del producto estándar es el especificado por
el fabricante del barril sacatestigos. El “tamaño del
producto” se refiere a las dimensiones de cuerpo de la
corona y a los diámetros de corte de la corona.

c. Opciones de coronas. Triple tubo, otras:

i. Triple Tubo:
Se refiere a un tipo específico de corona empleada en
conjunto con el barril sacatestigo de triple tubo. La corona
sacatestigo posee un diámetro interior más pequeño y el
diámetro interior del cuerpo de ésta coincide con el
portaresorte de triple tubo; además tiene descargas para
enviar por otra vía el fluido del barrido y así lograr una mínima
alteración del testigo. Los sistemas de perforación Wireline o
cable de triple tubo permiten inspeccionar, examinar
geológicamente o “Loguear” un testigo en un estado
virtualmente sin alteración.

Fig6. Triple Tubo

ii. Revestimiento con metal duro:

Con el fin de mejorar la protección del cuerpo de la corona, se
pueden aplicar 3 franjas espirales (de contacto total) de
carburo de tungsteno sobre toda la longitud del cuerpo.

iii. Revestimiento con arcilla de metal duro:

Otra opción para la protección del cuerpo se logra incrustando
virutas de carburo tungsteno en el cuerpo de la corona. Esta
opción solo debe considerarse para condiciones de
perforación extremas.

iv. Cara plana o Corrugada:

Para las coronas impregnadas con un ancho de pared
inferior a 0,3 pulg. (7,5mm) el perfil de corona estándar
es corrugado y para un ancho igual o superior a 0,3
pulg. (7,5 mm) el perfil es plano.

d. Otros productos:
i. Coronas sacatestigos incrustadas:
Las coronas sacatestigos incrustadas o insertadas pueden
emplearse para perforar casi toda la gama de formaciones de
rocas encontradas. Su aplicación no es recomendable para
ser usadas en terrenos duros, muy duros y extra duros. Por el
contrario, su campo de aplicación es en formaciones blandas y
semi duras. Estas coronas llevan sobre la superficie de la
matriz una capa de diamante insertado. Estos tipos incluyen
una variedad de tamaño y cantidad de diamantes según el tipo
de roca a perforar.

o Roca blanda: 15 a 25 piedras/quilate

o Roca dura: 40 a 60 piedras/quilate
 Fig7.Coronas sacatestigos incrustadas

ii. Escariadores:
Es un componente tubular del barril sacatestigos, que une la
corona al tubo exterior del barril. Sobre este componente se
proporciona uno o más anillos, que están compuestos de
diamantes y/o franjas de carburo de Tungsteno. Estos
aseguran el mantenimiento del diámetro específico del pozo, a
pesar del desgaste que se produzca en la corona sacatestigo.
El escariador además sirve como estabilizador. Los
escariadores incrustados pueden emplearse en todo tipo de
formaciones rocosas, desde blandas a muy duras,
competentes o altamente fracturadas.

Fig 8.Escariadores

iii. Zapatas para Revestimiento:

Las zapatas o Casing Shoe son usadas para ensanchar o
avanzar el casing por una corta distancia en un hueco
previamente perforado. Las zapatas para revestimiento van
atornilladas al tren de revestimientos y se usan para penetrar
una sobrecarga con el fin de asentar el revestimiento en el
 lecho de la roca o para prolongar la entubación cuando se
coloca revestimiento en un pozo.

e. Tipos de zapatas y Aplicación:

i. Incrustadas:
Las zapatas para revestimiento incrustadas son diseñadas
para penetrar formaciones duras y bastante uniformes.

ii. Impregnadas:
Las zapatas para revestimiento impregnadas están diseñadas
para penetrar formaciones de sobrecarga moderada tales
ccomo arena, grava y bolones en condiciones abrasivas.

iii. Impregnadas alta concentración:

Las zapatas para revestimiento con impregnación de alta
concentración se recomiendan para formaciones altamente
fracturadas y muy duras para sobrecarga extrema. Como esta
zapata se emplea en terrenos muy difíciles, se recomienda
una baja velocidad de rotación, para evitar dañar las paredes
no consolidadas del pozo y una vibración excesiva.
f. Secuencia completa perforación diamantina:
i. Instalación de faena:
En la instalación de faenas intervienen equipos como camión
pluma (grúa), camión aljibe, sonda de perforación, camión
petrolero, camionetas, etc.

}
Fig 9. Instalación de Faena

ii. Secuencia de operación UDR 650:

En esta fase se puede visualizar la sonda perforando, la
inspección de ella y una vista de la geomembrana de
protección del medio ambiente.

Fig 10. Secuencia de Operación

 iii. Maniobra de acople de barras:
En esta etapa se muestra el stock de barras, el enfrentamiento
de barras y acople manual, el acople con llave hidráulica y el
término de la maniobra
 Fig11.Maniobra de Acople de Barras

iv. Maniobra enganche pescante:

En la secuencia se puede observar la maniobra de enganche
del pescante al tubo interior de la barra
 Fig12.Maniobra de enganche pescante

v. Vista general tablero control y comandos:

Se muestra una vista general del tablero y algunos
instrumentos y comandos principales.
Fig13. Vista general del tablero de control y comandos

vi. Maniobra bajada barras al pozo y uso prensa:

Bajada barras al pozo y uso de la prensa de barras.
Fig 14: Maniobra bajada barras al pozo y uso prensa

vii. Maniobra sujeción barras con prensa:

En la secuencia se puede observar la maniobra de sujeción de
barras en los dos estados, con las mordazas abiertas y
cerradas, para evitar que las barras caigan al pozo.

Fig 15: Maniobra sujeción barras con prensa

viii. Maniobra colocación rejilla protección:

Una vez realizada la maniobra de acople de barras, se
procede a colocar la rejilla de protección, para prevenir y evitar
accidentes
Fig 16 Maniobra colocación rejilla protección

ix. Canalización fluidos de perforación:

En la secuencia se muestra el recorrido del fluido de
perforación desde que sale del pozo hasta los estanques y
pozo de decantación.

Fig 17. Canalización fluidos de perforación

x. Instalación geomembrana:
Como medida de protección del medio ambiente, se instala
debajo de la sonda un polietileno o geomembrana para evitar
la contaminación con aceites o grasas.

Fig 18. Instalación geomembrana

xi. Maniobra extracción testigo del pozo y

disposición en la caja:
La secuencia muestra la maniobra completa de la extracción
del testigo y su disposición en la caja.
Fig 19. Maniobra extracción testigo del pozo y disposición en la caja

8. Operaciones asociadas:
a. Testificación. Logueo de un sondaje
En toda operación de sondajes diamantinos, el objetivo de la
testificación de sondajes mineros, es obtener testigos o muestras
de rocas o suelos que permanecen como testimonio, prueba y
justificación de la certeza de la exploración.
La testificación mecánica de las rocas consiste en:
 Cortar un testigo.
 Protegerlo para que no se destruya.
 Sacarlo a la superficie y guardarlo en cajas
 Fig 20. Testificación. Logueo de un sondaje

a. Logueo de un sondaje:
El “logueo” de un sondaje diamantino es una descripción
geológica o mapeo del testigo que realiza el geólogo a ojo
desnudo, con lupa y algunos ácidos. El objetivo del “logueo” es
determinar el tipo de roca, las alteraciones, la presencia de
mineralización, fracturas, etc. A continuación, se muestra un
esquema del formulario típico de “logueo” de sondaje diamantino.
Recuperación de testigos:
Medida de Recuperación de testigos
El método más usado para la determinación de la recuperación
de testigos diamantinos, es a través de la fórmula siguiente:

vr
Re = ( )
vt
x 100 (1)

Donde:
Re =¿ recuperación del sondaje expresado en %.

v r=¿ volumen de testigo con 100% de recuperación.

v t=¿ volumen real del testigo.

Los valores de v r y v tse calcula como:

π
v t= x d 2 (2)
4L
 v r=( P ¿ ¿ s−Pa )/d a (3)¿

Donde:
L=¿largo total del tramo perforado.
d=¿diámetro del testigo.
Ps =¿ peso del testigo en el aire (sin bandeja)

P=¿ peso del testigo sumergido en agua (sin bandeja).

d a =¿ densidad del agua.

Remplazando (2) y (3) en formula (1), se obtiene:

Re ( % ) =400( P ¿ ¿ s−Pa )/ π d 2 L d a ¿
En la práctica se usa el método simplificado:

Rtestigo ( % ) =largo del testigo ( en centimetros ) en 1 metro de tubo inferior .

9. Perforación diamantina:
Es aquella perforación o sondaje que se emplea una broca diamantada
para perforar la roca obteniendo un testigo de la misma, el cual es
extraído, registrado y colocado en cajas porta-testigos para debida
protección y almacenamiento dentro del almacén de testigos
(Coreshack). Lo cual le permite actuar como herramienta de corte con
gran efectividad para cortar la roca que se requiere y extraer
convenientemente las muestras o testigos del yacimiento mineralizado.
 Fig 21. Perforación Diamantina –Manual Explomin

10. Casing Advancer Wireline:

Proporciona un eficiente método para perforar a través de suelos
descompuestos revistiendo simultáneamente hasta la roca firme.
Perforar con toma de testigo o cambiar la corona era un procedimiento
poco fiable y difícil.

11. Perforación geotécnica:

Este tipo de sondaje es de un diámetro pequeño el cual permite tener
muestras o testigos del suelo perforado para realizar los ensayos
geotécnicos correspondientes.

A través de este tipo de perforación o sondaje se realiza un sondeo

geotécnico como parte de las técnicas de reconocimiento de un terreno.
Este tipo de sondaje es de un diámetro pequeño el cual permite tener
muestras o testigos del suelo perforado para realizar los ensayos
geotécnicos correspondientes.
El servicio en instrumentación geotécnica no solo está orientado a la
instalación de los equipos geotécnicos, también está dirigido a:
 Monitoreo e interpretación de la instrumentación geotécnica
posterior a su instalación.
 Conducción de cables durante las obras de construcción.
 Reparación y mantenimiento de cables de cuerda vibrante y
puesta en funcionamiento de paneles de control.
 Fig 22. Perforación Geotécnica.

12. Perforación circulación reversa:

El sistema de perforación de circulación reversa consta de una
herramienta provista de brocas cortadoras de rodillos, que penetra
continuamente en el suelo o roca por rotación, empuje y / o peso. El aire
o agua, que son los medios más usados para el barrido, ingresan a la
columna a través de las paredes de la barra o entre el espacio anular
que queda entre la funda exterior y el tubo interior por medio de una
conexión lateral (swivel), bajando hasta el fondo del pozo las muestras
que se están extrayendo, son dirigidos hacia el centro de la herramienta
de perforación y evacuados a la superficie.
Desde ese lugar son desviados por un conducto de descarga hasta una
manguera de caucho, la cual está conectada a una unidad de
desaceleración de partículas (ciclón captador de polvo) y recuperadas
para su análisis.
 Fig 23. Perforación Circulación Reversa.

13. Perforación de pozos de agua:

En este tipo de perforación o sondaje hay dos sistemas:

14. Perforación de pozo inundado:

Se utiliza generalmente para pozos de gran diámetro y consiste en
retornar el material perforado a la superficie a través del interior de los
tubos de perforación.

15. Perforación direccionada:

Logra la desviación deliberada de un pozo desde una trayectoria inicial
hacia una trayectoria final diferente de la inicial, siguiendo un
determinado programa establecido en términos de la profundidad y
ubicación relativa del objetivo, espaciamiento entre pozos, facilidades de
ubicación de la localización en el punto de superficie, buzamiento y
espesor del objetivo a interceptar.
 Fig 24. Perforación Direccionada

16. CONCLUSIONES:
 Se estudió los aspectos relevantes del sistema de
perforación.
 Se dio a conocer las herramientas usadas en la
perforación.
 Se estudió acerca de las dimensiones de los testigos
extraídos en minería.

17. REFERENCIAS BIBLIOGRÁFICAS:

 Boart Longyear.(2013).Herramientas para usar en el

interior de pozos.(Edición de abril).Recuperado de
http://app.boartlongyear.com/brochures/InHoleTools_Sp
anish_June_2013_662.pdf
 Geotec (2005). Conocer los Aspectos relevantes del
sistema de perforación diamantina. Recuperado de:
https://www.academia.edu/8995749/Manual-de-Perf-
Diamantina-GEOTEC
 Explomin (2012). Cinco técnicas empleadas en la
minería-Perforación diamantina. Recuperado de:
https://www.explomin.com/perforaciones-cinco-
tecnicas-empleadas-en-la-mineria/
