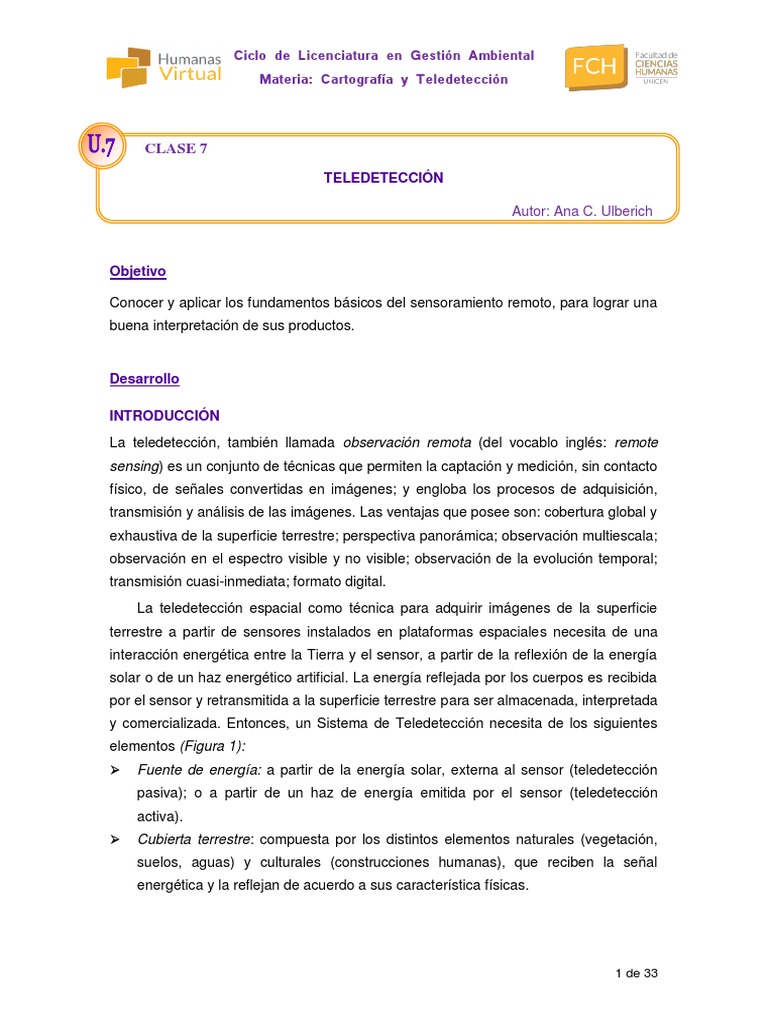

Ciclo de Licenciatura en Gestión Ambiental
Materia: Cartografía y Teledetección
CLASE 7
TELEDETECCIÓN
Autor: Ana C. Ulberich
Objetivo
Conocer y aplicar los fundamentos básicos del sensoramiento remoto, para lograr una
buena interpretación de sus productos.
Desarrollo
INTRODUCCIÓN
La teledetección, también llamada observación remota (del vocablo inglés: remote

sensing) es un conjunto de técnicas que permiten la captación y medición, sin contacto
físico, de señales convertidas en imágenes; y engloba los procesos de adquisición,
transmisión y análisis de las imágenes. Las ventajas que posee son: cobertura global y
exhaustiva de la superficie terrestre; perspectiva panorámica; observación multiescala;
observación en el espectro visible y no visible; observación de la evolución temporal;
transmisión cuasi-inmediata; formato digital.
La teledetección espacial como técnica para adquirir imágenes de la superficie
terrestre a partir de sensores instalados en plataformas espaciales necesita de una
interacción energética entre la Tierra y el sensor, a partir de la reflexión de la energía
solar o de un haz energético artificial. La energía reflejada por los cuerpos es recibida
por el sensor y retransmitida a la superficie terrestre para ser almacenada, interpretada
y comercializada. Entonces, un Sistema de Teledetección necesita de los siguientes
elementos (Figura 1):
 Fuente de energía: a partir de la energía solar, externa al sensor (teledetección
pasiva); o a partir de un haz de energía emitida por el sensor (teledetección
activa).
 Cubierta terrestre: compuesta por los distintos elementos naturales (vegetación,
suelos, aguas) y culturales (construcciones humanas), que reciben la señal
energética y la reflejan de acuerdo a sus característica físicas.
1 de 33
 Sistema sensor: compuesto por el sensor y la plataforma que lo transporta. Capta,

codifica y graba la energía reflejada por las cubiertas terrestres, para enviarla al
sistema de recepción y procesamiento.
 Sistema de recepción y comercialización: es en donde se recibe (estación
receptora), graba y corrige la información transmitida por la plataforma, para ser
comercializada y distribuida a los intérpretes.
 Intérprete: es el que analiza la información en imágenes digitales.
 Usuario final: es el encargado de utilizar la información ya interpretada.
Figura 1. Sistema de teledetección
La fotointerpretación es una de las técnicas de interpretación visual de imágenes,

y constituye la base indispensable y preponderante en todo estudio serio de teledetec-
ción. Para obtener una buena interpretación de fotografías aéreas y de imágenes
satelitales, no sólo es necesario que los físicos e ingenieros en informática estén
detrás del satélite y de la computadora, sino también:
 es muy importante la habilidad lograda por el intérprete, porque el análisis de las
imágenes por interpretación visual (análisis de datos pictóricos) está condicionado
por la capacidad del ojo humano para diferenciar valores tonales;
 y es necesario tanto de un buen conocimiento del problema en estudio, como del
contacto con el terreno.
2 de 33
Como se señaló, más allá de lograr habilidades para reconocer distintos elementos,
en ocasiones con ello no basta, se requiere de un conocimiento más acabado del
espacio geográfico que se está estudiando. Para ejemplificar esta idea, le propongo
observar la siguiente imagen, identificar los elementos principales y explicar por qué
se encuentra un curioso elemento allí.
http://www.lavanguardia.com/tecnologia/20150630/54433109753/mejores-imagenes-google-earth.html
Le doy una pista: ingrese en ttps://maps.google.com.ar/ y busque

“Whampoa Garden, Hong Kong”.
Ejercicio propuesto por M. Carolina Miranda del Fresno
La obtención de pares estereoscópicos a partir de las imágenes Spot indujo a

pensar en la sustitución de las fotografías aéreas. La principal causa consistió en
poder reconstituir el modelo tridimensional del terreno, a partir de una imagen (E
1:400.000 /superficie cubierta 3.600 km2) que superaba ampliamente al de un
fotograma (E 1:100.000 /superficie cubierta 529 km2). El Instituto Geográfico Nacional
de Francia sostenía que la mayor cobertura redituaba significativamente en el orden
económico, por dos razones:
a) para cubrir una zona determinada, la cantidad de imágenes es inferior de 7 a 10
veces.
b) la cantidad de puntos de apoyo para el proceso fotográfico es 20 veces menor.
Pero no hay que olvidar que la información que muestra una imagen puede estar
limitada en dos aspectos: primero, en cuanto a la resolución espacial (píxel) y a los
valores radiométricos (señales analógicas) que se traducen en números enteros (0 a
255); y segundo, porque surgen costos ante la necesidad de contar con un programa
informático especial para conformar el modelo geométrico (ya que las imágenes
estereoscópicas de perspectivas cilíndricas no están adaptadas al sistema de resti-
3 de 33
tución analógica para fotografías aéreas de perspectivas cónicas), además de tener

que considerar el error por curvatura terrestre.
Para confeccionar cartografía topográfica a escala grande su utilización también

está limitada, en algunos casos, por las características propias de los detalles, pero,
fundamentalmente, por las precisiones geométricas y de restitución altimétrica, que, en
conjunto, condicionan la escala de representación gráfica.
BASES FÍSICAS DE LA TELEDETECCIÓN
La Energía Electromagnética
Históricamente las propiedades de la radiación electromagnética se han explicado
según dos teorías aparentemente contrapuestas: aquella que la concibe como un haz
ondulatorio (Huygens-Maxwell), y aquella otra que la considera como una sucesión de
unidades discretas de energía, fotones o cuantos, con masa igual a cero (Planck-
Einstein).
Actualmente, ambas teorías se pueden compaginar, pues se ha demostrado que
la luz puede comportarse de acuerdo con ambos planteamientos.
Teoría Ondulatoria
Según la teoría ondulatoria, la energía electromagnética se transmite de un lugar a
otro siguiendo un modelo armónico y continuo a la velocidad de la luz y conteniendo
dos campos de fuerzas ortogonales entre sí: eléctrico y magnético.
Las características de este flujo energético pueden describirse por dos elementos:
longitud de onda () y frecuencia (F). La longitud de onda es la distancia entre los
picos sucesivos de una onda, mientras que la frecuencia es el tiempo en que realiza
un ciclo. Ambos elementos están inversamente relacionados: a mayor longitud de
onda, menor frecuencia y viceversa (Figura 2).
C = velocidad de la luz (299.792.458 m/s)

C=  x F donde  = longitud de onda
F = frecuencia (Hertzios, ciclos por segundo)
4 de 33
Fuente: Chuvieco, E. (1996) Fundamentos de la Teledetección Espacial.

Figura 2. Esquema de una onda electromagnética
Teoría Cuántica
Gracias a la teoría cuántica, podemos calcular la energía transportada por un fotón,
siempre que se conozca su frecuencia.
Q=hxF Q = energía radiante en un fotón

Q=hx(C/ ) donde h = ctte. de Plank ( 6,626 × 10-34 julios·segundo)
F = frecuencia
Entonces, a mayor longitud de onda o menor frecuencia, el contenido energético

será menor y viceversa. Esto implica que la radiación en longitudes de ondas largas es
más difícil de detectar que aquella centrada en longitudes cortas, de ahí que las
primeras requieran medios de detección más sofisticados.
El espectro electromagnético
Todo sistema de teledetección, cuyo resultado sea una fotografía o una imagen, se
basa en el registro de las longitudes de onda emitidas por los cuerpos y su
transformación en una imagen visible, que pueda ser estudiada y analizada fácilmente.
La ordenación de las longitudes de ondas electromagnéticas, según su frecuencia
o longitud de onda, recibe el nombre de Espectro Electromagnético, que comprende
desde las longitudes de onda más cortas (rayos gamma, rayos X) hasta las
kilométricas (telecomunicaciones) (Figura 3).
5 de 33
Fuente: López Vergara (1978) Manual de Fotogeología

Figura 3. Espectro electromagnético
6 de 33
Las bandas espectrales a destacar desde el punto de vista de la teledetección

son:
 Visible de 0,4 a 0,7 micras (m). Lleva este nombre por ser el único rango que
puede captar el ojo humano y los sistemas convencionales de fotografía. Se
distinguen tres bandas: azul (0,4 a 0,5 m), verde (0,5 a 0,6 m), y rojo (0,6 a 0,7
m), en razón de los colores elementales y primarios asociados a esas longitudes
de onda.
 Infrarrojo Cercano o Fotográfico (0,7 a 1,3 m), muy importante por su capacidad
para discriminar masas vegetales y concentraciones de humedad.
 Infrarrojo Medio (1,3 a 8 m), en donde se entremezclan los procesos de reflexión
de la luz solar y de emisión de la superficie terrestre.
 Infrarrojo Térmico (8 a 14 m), que incluye la porción emisiva del espectro
terrestre.
 Micro-ondas (a partir de 1 mm), de gran interés porque pueden atravesar las
nubes.
Es necesario un conocimiento general del comportamiento de la energía
electromagnética para saber qué puede y qué no puede ser registrado en una fotogra-
fía aérea o una imagen satelital.
La atmósfera
La atmósfera esta unida a la Tierra por la atracción gravitacional, alcanza su máxima
densidad a nivel del mar. La atmósfera propiamente dicha se halla aproximadamente
entre los 29 y los 10.000 km de altura, respecto de la superficie terrestre.
Según su composición, se ha dividido a la atmósfera en dos (Figura 4): la
HOMÓSFERA que posee una composición de elementos muy uniforme, y que se
extiende desde la superficie de la tierra hasta unos 80 km; y la HETERÓSFERA de los
80 a los 10.000 km de altura aproximadamente. A la atmósfera se la ha dividido en
capas según su temperatura, que crece a medida que aumenta la altura a razón de
6,5° C por kilómetro (gradiente vertical de temperatura).
La primera capa denominada TROPÓSFERA es muy importante ya que en ella se
producen todos los fenómenos meteorológicos y climáticos, y se extiende hasta los
12,5 y 15 km donde la temperatura varía bruscamente y comienza la
ESTRATÓSFERA, aquí la temperatura se mantiene prácticamente constante a medida
que aumenta la altura (a esta región de temperatura constante se la denomina estrato-
pausa). A unos 30 km las temperaturas se elevan y comienza la MESÓSFERA, en
7 de 33
esta capa las temperaturas se incrementan hasta los 80 km de altura, donde estas
descienden unos 100° C (a esta región de temperatura mínima se la denomina
mesopausa). La cuarta capa sería la TERMÓSFERA, que se extiende desde los 80 a
los 140 km de altura aprox., las temperaturas ascienden rápidamente alcanzando los
1100 y 1650° C, esta capa actúa de transición entre la homósfera y la heterósfera. En
la parte inferior de la heterósfera se encuentra la IONÓSFERA, de gran importancia en
el sensoramiento remoto.
Fuente: Strahler (2005). Geografía Física.

Figura 4. Capas de la atmósfera
Existen cuatro parámetros fundamentales en el comportamiento de la atmósfera:

presión, temperatura, densidad, y composición de la atmósfera (gases permanentes,
8 de 33
vapor de agua y partículas en suspensión). La variación de estos parámetros, tanto

espaciales como temporales en los procesos de interacción de la energía incidente
con la atmósfera, son elementales en el sensoramiento remoto.
Interacción de la energía electromagnética con la atmósfera. Procesos

La atmósfera es una mezcla heterogénea de gases y partículas que rodea la Tierra, a
través de la cual debe pasar la energía solar en su trayectoria hacia la superficie
terrestre. Las diferentes longitudes de onda de la energía electromagnética interactúan
a lo largo de su camino con los componentes atmosféricos, y generan diferentes tipos
de fenómenos o procesos, tales como absorción, emisión, reflexión, refracción, dis-
persión. Estos procesos modifican las características de la radiación incidente y hacen,
además, que parte de ella sea absorbida, parte reflejada y parte transmitida (Figura 5).
Figura 5. Procesos de interacción de la energía electromagnética con la atmósfera
9 de 33
 ABSORCIÓN se produce por la interacción de la energía electromagnética con los

átomos y moléculas de la atmósfera. Absorben energía y emiten calor.
 EMISIÓN se relaciona con el proceso de absorción. Todo cuerpo irradia energía
electromagnética y transforma en calor la energía que absorbe, calor que luego
emite.
 REFLEXIÓN se origina por la interacción de la energía electromagnética con los
cuerpos, estos reflejan o rechazan la energía que no son capaces de absorber.
 REFRACCIÓN se produce cuando la energía electromagnética interactúa y
atraviesa un cuerpo, transmitiendo así parte de esa energía.
 DISPERSIÓN surge cuando la energía no es absorbida por los gases y moléculas
de la atmósfera, interactúa con las partículas en suspensión por medio de choques
que dispersan la energía electromagnética.
Existen tres formas de dispersión por choque: (Figura 5)
 DISPERSIÓN RAYLEIGH: se produce cuando las partículas son muy
pequeñas y desvían las cortas longitudes de onda del azul, dando como
resultado el color azul del cielo.
 DISPERSIÓN MIE: las partículas son algo mayores y dispersan longitudes de
onda superiores a las del azul, produciendo los tonos rosados y opalinos del
cielo.
 DISPERSIÓN NO SELECTIVA: cuando las partículas son mucho más
grandes que las longitudes de onda del visible, producen el color blanco de
las nubes.
Al proceso de las tres distintas dispersiones se lo describe como: Reflexión
Difusa.
En el proceso de interacción de la energía del Sol con los componentes

atmosféricos, se observa que parte de la energía llega directamente a la Tierra, y otra
que lo hace después de múltiples interacciones, pudiendo por el mismo proceso,
alejarse de la atmósfera hacia el espacio (luz del aire), dispersarse por causa de las
nubes, y generase por emisión propia de la atmósfera como consecuencia de la
energía absorbida.
La absorción de la radiación solar no es uniforme en todas las longitudes de onda,
existen bandas espectrales en las que es casi completa, debido a los gases y vapores
de la atmósfera: vapor de agua, dióxido de carbono, ozono, etc.; y otras llamadas
Ventanas Atmosféricas, que son porciones o zonas del espectro electromagnético, en
10 de 33
las que la energía solar llega casi libremente hasta la Tierra, no siendo absorbida en
más de un 20% (Figura 6).
Como resultado, del 100% de energía que penetra e interactúa con la atmósfera,
llega aproximadamente un 47% a la superficie terrestre. Esta energía así disminuida,
vuelve a atravesar e interactuar con los componentes atmosféricos hasta que es
captada por un sensor.
El conocimiento de estos procesos es sumamente importante, porque las
condiciones en que se realiza la teledetección van a incidir en la calidad del producto
teledetectado.
Figura 6. Comportamiento de la energía incidente en una ventana atmosférica
Firmas espectrales
Cada componente de la superficie terrestre responde de diferente manera a las
longitudes de onda de la energía incidente, a esta respuesta se la denomina Firma
Espectral, que varía según las propiedades de los elementos /objetos terrestres
(propiedades físicas, químicas, eléctricas, de rugosidad, etc.).
En una imagen teledetectada en blanco y negro, las firmas espectrales de los
elementos que componen la superficie terrestre, van a estar representadas por medio
de distintos niveles de grises o RADIANCIA; distintos niveles según la energía
reflejada por cada objeto en las distintas longitudes de onda. Cuanto más alta es la
11 de 33
radiancia, más claro va a verse el objeto, por lo tanto, cuanto más oscuro es, menos
radiancia va a tener, y por lo tanto mayor es la absorción de energía.
El concepto de radiancia es análogo al de REFLECTANCIA o albedo, con la

salvedad que la reflectancia se mide en porcentaje de energía reflejada por un
elemento. Es así que, a la mayor radiancia (blanco) le corresponde el 100 % de
reflectancia; y a la nula radiancia (negro) el 0 % de reflectancia.
La energía reflejada puede producir:
 REFLEXIÓN ESPECULAR: cuando la energía interactúa con cuerpos que poseen
una superficie lisa y suave (agua quieta, afloramientos rocosos, etc.). Este tipo de
reflexión no es conveniente porque produce destellos exagerados. En este caso la
energía posee un mismo ángulo de incidencia que de reflexión (Figura 7).
 REFLEXIÓN DIFUSA: cuando la superficie del cuerpo no es uniforme (arena
suelta, agua en movimiento, nieve, etc.), refleja energía independiente del ángulo
de incidencia (Figura 7).
 REFLEXIÓN MIXTA: se produce con el proceso de las dos reflexiones anteriores.
Esta es la que poseen la mayoría de los elementos de la superficie terrestre.
Figura 7. Reflexión especular y difusa
12 de 33
Dentro del espectro del visible, un cuerpo se observa de color verde si refleja gran
parte de la energía de esa banda, y muy poco o nada de las bandas del azul y del rojo.
Pero si tenemos en cuenta todas las bandas espectrales utilizadas en la teledetección,
las variadas cubiertas terrestres presentan distinto tipo de reflexión, algunas son
bastante estables en las diferentes longitudes de onda y otra no. Por ejemplo: la nieve
posee una reflexión alta y constante en todas longitudes de onda; el agua absorbe
gran parte de la energía incidente, sobre todo en las longitudes de onda mayores; y la
vegetación refleja poco en el visible y mucho en el infrarrojo (Figura 8).
Figura 8. Firmas espectrales de diferentes elementos
Entonces, las imágenes captadas utilizando diferentes longitudes de onda a las

del espectro visible, aportan otro tipo de información del objeto observado: pueden
acentuar ciertas características para aportar nuevas diferenciaciones que no son
registrables dentro del espectro luminoso. Empleando un detector sensible a la
radiación infrarroja se obtienen imágenes que dan una distribución de temperaturas
por diferencias de humedad y composición de mineral. En la imagen obtenida a partir
de la reflexión de ondas de radar, se acentúan las características tectónicas y la identi-
ficación de pliegues, con cierta independencia de su recubrimiento por aguas, nubes o
manto vegetal.
13 de 33
Los sistemas de captación posibilitan el envío a Tierra de los datos satelitales, su

almacenamiento, y el procesamiento electrónico de la información a partir de un
análisis que permite diferenciar aún más las características buscadas.
Las características espectrales de la imagen, a partir de datos numéricos previa
abstracción de ruidos o datos parásitos, permiten otro tipo de evaluación: la imagen se
transforma en una matriz de números que representan valores de reflectancia
(porcentaje de radiación reflejada respecto de la incidente para cada longitud de onda)
los que pueden ser analizados en forma cuali-cuantitativa por medio de programas
informáticos específicos para procesamiento digital de imágenes.
SENSORES Y PLATAFORMAS
Sensores
Los sensores son aquellos instrumentos capaces de captar la energía emitida y/o
reflejada por los cuerpos (ojos, cámara fotográfica, scanner, radares, etc.). Para que la
observación remota sea posible, son necesarios tres elementos: el sensor (por
ejemplo nuestro ojo), el objeto observado, y el flujo energético que permite poner a
ambos en relación.
En el caso del ojo, ese flujo procede del objeto por reflexión de la luz solar. Podría
tratarse también de un tipo de energía emitida por el propio objeto, o incluso por el
sensor. Entonces las tres formas de adquirir información a partir de un sensor remoto
son por: reflexión, emisión, emisión-reflexión.
- Reflexión: cuando el sensor recoge la energía reflejada por las distintas cubiertas
terrestres. Es la más importante, pues deriva directamente de la luz solar: el Sol
ilumina la superficie terrestre, ésta refleja esa energía en función del tipo de
cubierta que posee, y ese flujo reflejado es recogido por el sensor, que lo transmite
posteriormente a las estaciones receptoras (entre la superficie y el sensor se
interpone la atmósfera, que dispersa y absorbe parte de la señal original). Ejemplo:
cámara fotográfica aérea, scanner y explorador de empuje.
- Emisión: cuando la observación remota se basa en la energía emitida por las

propias superficies. Ejemplo gran parte de los sensores de infrarrojos.
- Emisión-reflexión: cuando el sensor es capaz tanto de generar su propio flujo

energético, como de recoger posteriormente la reflexión de la superficie terrestre.
Ejemplo: radar y láser.
14 de 33
Resolución de los sensores

La resolución de un sensor puede definirse como la habilidad que éste posee para
registrar y discriminar información de detalle. Esta habilidad se encuentra en relación
directa con el contraste radiométrico que presentan las señales emitidas por las dis-
tintas cubiertas terrestres; la detección de objetos en función de su tamaño; el número
y ancho de bandas espectrales que es capaz de captar; y el seguimiento temporal de
un fenómeno determinado.
En consecuencia, en un sistema de percepción a distancia se deben considerar
cuatro parámetros:
 RESOLUCIÓN ESPACIAL: alude a la superficie u objeto más pequeño que puede
ser distinguido en una imagen. A esta unidad mínima de información en la imagen
se la denomina píxel o ifov.
 RESOLUCIÓN ESPECTRAL: indica el número y ancho de las bandas espectrales
que puede discriminar el sensor.
 RESOLUCIÓN TEMPORAL: se refiere a la frecuencia de cobertura que
proporciona el sensor, o la periodicidad con que adquiere imágenes de la misma
porción de la superficie terrestre. Depende de la plataforma o satélite artificial.
 RESOLUCIÓN RADIOMÉTRICA: indica la capacidad de detectar las variaciones
de radiancia, o sea la sensibilidad que posee el sensor para captar los diferentes
valores de reflectancia.
Es así que la información que puede brindar una imagen se encuentra en relación
directa con los distintos tipos de resoluciones.
Observando estas imágenes: ¿Puede decir de qué resolución se trata? ¿Con qué
imagen prefiere trabajar? Por qué?
http://geoservice.igac.gov.co/contenidos_telecentro/fundamentos_pr-semana2/index.php?id=2
Ejercicio propuesto por M. Carolina Miranda del Fresno
15 de 33
Tipos de sensores
A los sensores se los puede clasificar según la forma de registrar información, la
banda del espectro electromagnético en que operan y la fuente emisora de energía.
Según la forma de registrar información, los sensores pueden ser fotográficos,
cuando la información que captan la registran en un negativo fotográfico, o no
fotográficos cuando la registran en formatos digitales.
Según la banda del espectro electromagnético en que operan los sensores

pueden ser: del visible (cámaras fotográficas, barredores, sistemas de televisión), de
infrarrojo (barredores y cámaras fotográficas con película infrarroja) o de microondas
(radar, slar).
Y según la fuente emisora de energía se los divide en activos y pasivos.
 Un SENSOR ACTIVO es aquel que desde un generador artificial proyecta un rayo

de energía electromagnética hacia el área de interés, energía que es en parte
devuelta y reflejada hacia la fuente. La energía reflejada es la que detecta y
registra el sensor para su estudio.
Como ejemplos de sensores activos está el radar y el láser. Este último, permite
registrar imágenes de objetos durante la noche como si estuvieran iluminados por
un rayo de luz de un reflector invisible.
 El radar y el SLAR (Side Looking Airborne Radar) o radar lateral, muy
utilizados en aplicaciones militares y en tráfico aéreo, pueden captar información
en cualquier condición atmosférica, por trabajar en la región de las micro-ondas,
en la banda comprendida entre 0,1cm y 1m.
El SAR (Synthetic Aperture Radar) es un radar que se basa en el efecto Doppler
para lograr una mejor resolución espacial (25 m). Es utilizado en satélites de
investigación oceanográfica como el SEASAT; el europeo ERS-1; el canadiense
RADARSAT; el japonés JERS.
 El láser o Lidar (Light Detection and Ranging), emite pulsos de luz polarizada
entre el ultravioleta y el infrarrojo cercano, y es muy utilizado en la investigación
atmosférica, meteorológica y ambiental. La señal eléctrica, que interacciona con
las partículas atmosféricas, causa dispersión en función del tipo de elemento
encontrado, y es recogida para ser grabada y almacenada digitalmente. Los
distintos tipos de láser utilizados en aplicaciones especificas, se ajustan a los
principales tipos de dispersión: Mie, Raleigh y Raman, de resonancia, de
absorción diferencial y de fluorescencia. El láser de fluorescencia inducida, es el
más utilizado para la teledetección de las cubiertas terrestres.
16 de 33
 Un SENSOR PASIVO no depende de generadores artificiales de energía; el Sol

es la fuente básica de la que deriva toda la energía. Parte de la energía que llega
a la superficie de la Tierra es reflejada y vuelve a la fuente o va en alguna direc-
ción en la que es detectada por el sensor. Las cámaras fotográficas aéreas, los
scanners, los exploradores de empuje y la mayor parte de los sensores aéreos de
infrarrojos (que detectan los objetos por el calor emitido) son sensores pasivos.
Los sistemas pasivos utilizan una parte del espectro electromagnético en las
longitudes de onda que están entre 0,3 y 14 micras (m), esta región incluye la
parte superior de la zona ultravioleta, toda la del espectro fotográfico, y casi toda
la zona del infrarrojo cercano.
ACLARACIÓN: el espectro fotográfico incluye la energía ultravioleta que va desde 0,3 m,
toda la luz visible desde 0,4 a 0,7 m, y el infrarrojo hasta 1,5 m que se llama infrarrojo
fotográfico. La zona del infrarrojo cercano incluye calor al que el cuerpo humano es
sensible.
Estos sensores, en función del procedimiento que emplean para recibir la
radiación procedente de los objetos, pueden dividirse en: cámaras fotográficas,
scanners o barredores, exploradores de empuje, tubos de vidicón y radiómetros
de microondas.
 Las cámaras fotográficas, son sensores que basan su funcionamiento en la
impresión de los objetos sobre películas fotosensibles. Las fotografías o imágenes
papel así obtenidas, pueden ser blanco y negro, color o falso color (según el tipo
de película utilizada); mono o multibanda (según el número de objetivos de la
cámara); verticales u oblicuas (según el ángulo de observación); aérea o espacial
(según sí la cámara o sensor es transportado por un avión o un satélite).
 Los scanners o barredores, son rastreadores de barrido a partir de un espejo
móvil que oscila perpendicularmente a la dirección de la trayectoria, que exploran
una franja de terreno a ambos lados de la traza del satélite. La radiancia recibida
por este espejo es detectada y ampliada para convertirla en una señal eléctrica,
para ser transformada en valores numéricos y transmitida, almacenada y grabada
digitalmente para su posterior proceso. Se pueden obtener imágenes mono o
multiespectrales. Las ventajas radican en que: mientras los sensores fotográficos
poseen un rango de captación de 0,4 a 0,9 m (visible e infrarrojo reflejado), los
scanners pueden abarcar de 0,4 a 12,6 m (visible e infrarrojo: reflejado, medio y
térmico); es más fácil la calibración y corrección radiométrica; realiza coberturas
sistemáticas de grandes espacios en tiempo real; posibilita la grabación y
tratamiento de la información en formato digital.
17 de 33
Como ejemplo de scanners o equipos de barrido multiespectral se pueden

mencionar los incluidos en los programas Landsat (MSS, Multiespectral Scanner;
TM, Thematic Mapper); TIROS-NOAA (AVHRR, Advanced Very High Resolution
Radiometer); y Nimbus (CZCS, Castral Zone Color Scanner).
 Los exploradores de empuje reemplazan al espejo de barrido oscilante por
cadenas de detectores que cubren todo el campo de visión del sensor. Estos
detectores se desplazan gracias al movimiento orbital del satélite y exploran en
cada momento una línea completa. Esto permite el aumento de la resolución
espacial con respecto a los scanners; la reducción de los problemas geométricos
(producidos por la sincronización entre el espejo y la plataforma); y la rapidez en
la detección y emisión de los datos (al ser interrogados los detectores solo una
vez por línea y no por cada píxel como en los rastreadores de barrido). La
desventaja es que tienen problemas derivados del ajuste de las cadenas de
detectores, para poder traducir la señal recibida con homogeneidad entre las
columnas de la imagen.
Los exploradores de empuje se utilizan en distintos proyectos de teledetección
espacial, como el francés SPOT; el indio IRS; y el japonés MOS.
 Los tubos de vidicón, son sensores análogos a la cámara de televisión, que
pueden trabajar en forma pancromática o multibanda para el análisis de recursos
naturales. En estos casos se obtiene una réplica electrónica de la superficie. El
RBV (Return Beam Vidicon) a bordo de los primeros satélites Landsat permitió
mejorar la resolución espacial de los primeros equipos de barrido, por lo que fue
incluido en los programas espaciales: Apollo; Mariner; TIROS y Nimbus entre
otros.
 Los radiómetros de microondas, son sensores utilizados para fines
ambientales, que operan en las longitudes de onda larga (entre 1mm y 100mm),
motivo por el cual no les afecta la situación atmosférica ni las condiciones de
iluminación, y son muy sensibles en las bajas temperaturas.
El radiómetro está compuesto por un detector direccional que recibe y amplifica
las micro-ondas y que por su apertura circular posee poca resolución espacial.
Como ejemplo de este tipo de sensor, se puede mencionar el ESMR (Electrically
Scanning Microware Radiometer) a bordo del Nimbus 5 y 6, que fue utilizado para
detectar movimientos de icebergs, capas de hielo y confeccionar mapas térmicos
de los casquetes polares.
18 de 33
Plataformas
Se llaman plataformas a todos los vehículos capaces de transportar diferentes
sensores durante su trabajo de captación, como por ejemplo: aviones, helicópteros,
satélites artificiales, cohetes, globos, camiones, etc.
Si consideramos los satélites, éstos cumplen diferentes objetivos según la
información que registran los sensores que ellos transportan, por ejemplo:
 De tierra sólida como el Landsat, Ikonos, EO (norteamericanos); Spot (europeo);
Irs (indio); Mos (japonés).
 De hielos y océanos como el Seasat y el Ers (europeos); Radarsat (canadiense).
 De atmósfera como el Meteosat (europeo); Nimbus y Tiros-NOAA
(norteamericanos); GMS (japonés); Insta (indio); GOMS (soviético).
Otros satélites llevan varios sensores y registran datos de distintas temáticas

como por ejemplo: el Nimbus 7 de oceanografía, meteorología y contaminación; el
SAC-C y SAC-D (argentinos) de tierra, océanos y atmósfera; el Envisat (europeo) de
temáticas ambientales; etc.
Satélites artificiales
Los satélites artificiales, plataformas que transportan a los sensores, giran alrededor
de la Tierra con diferentes órbitas según la finalidad de la captación o sensoramiento
remoto, pudiendo ser cuasi-polar o ecuatorial (Figura 9).
Figura 9. Órbitas de los satélites artificiales
19 de 33
 Las órbitas cuasi-polares y helio-sincrónicas, pasan cerca de los polos geográficos

y permiten la observación del mismo punto de la Tierra a la misma hora solar. Este
tipo de órbitas poseen los satélites de:
- Recursos Naturales, que brindan información para estudios ecológicos y
ambientales; agronómicos (seguimiento de cosechas y producciones);
búsqueda de petróleo; urbanos; seguimiento de inundaciones; etc.
- Cartografía, Geodesia y Topografía.
 Las órbitas ecuatoriales y geo-estacionarias de gran altura (aproximada a los
36.000 km) sobre la línea del ecuador. Están sincronizadas con el movimiento
terrestre y observan permanentemente la misma porción de la superficie terrestre.
Este tipo de órbitas poseen la mayoría de los satélites:
- Meteorológicos.
- De comunicaciones radiales y televisivas, guiado a barcos y aviones, etc.
- Con finalidades bélicas: espionaje, movimiento de tropas, etc.
Los satélites meteorológicos norteamericanos Tiros-NOAA (National Oceanic and
Atmospheric Administration Satellite), operan a una altura orbital de entre 833 y 870
km, cubriendo un área de 3.000 km de lado, cada doce horas. Transportan el scanner
AVHRR (Advanced Very High Resolution Radiometer) que proporciona imágenes con
una resolución de 1,1 km en 5 bandas del espectro. Este sensor se utiliza también
para estudios ambientales (condiciones de vegetación, desertificación, deforestación,
incendios forestales de gran amplitud y cubierta de suelo a escala continental entre
otros).
Actualmente, para uso civil, los satélites con sensores para recursos naturales
más utilizados y con más años en órbita son los satélites de los programas: LANDSAT
y SPOT, que pasan cerca de los polos con órbitas cuasi polares y heliosincrónicas a
una altura aproximada de 700 y 800 km respectivamente.
En el modo pancromático el Spot 5 posee una mejor resolución espacial: 2,5 m contra
15 m del Landsat 7; pero este último posee una muy buena resolución radiométrica,
que posibilita discriminar muy bien las firmas espectrales.
20 de 33
Cuadro 1. Características generales de los satélites LANDSAT y SPOT
SATELITE LANDSAT SPOT
País EE.UU. Francia
Altitud 705 km 832 km
Tiempo de rotación 98,9 minutos 101,46 minutos
Cantidad órbitas x día 14 14
Superficie de barrido 170 km x 185 km 60 km x 60 km
Repetición del ciclo 16 días 26 días
Sensores MSS TM ETM+ HRV HRVIR HRVIR

Landsat 4a7 Landsat 4y5 Landsat 7 Spot 1a3 Spot 4 Spot 5
Cantidad de bandas 4 7 8 4 5 5
Resolución 80 30 15 (P) 10 (P) 10 (P) 2,5 (P)

(metros) (bandas 1a5 y 7)
30 20 (XS) 20 (Xi) 10
120 (termal) (bandas 1a5 y (Xi1;2;3)
7) 20 (Xi4)
60 (termal)
Satélites Landsat
Estos satélites, cuyo objetivo es la adquisición de
datos ambientales, inicialmente formaron parte de
un programa impulsado por el Departamento del
Interior de los EEUU y la NASA bajo el nombre Landsat 7
ERTS (Satélites Tecnológicos para los Recursos

de la Tierra).
El primer satélite de este programa se puso en órbita el 23 de julio de 1972 con el
nombre de ERTS-1; pero antes del lanzamiento del segundo satélite, la NASA cambió
el nombre del programa que pasó a llamarse LANDSAT, y se comprometió a impulsar
el programa SEASAT de observación oceánica para complementar la información
ambiental. Renombró al ERTS-1 como Landsat 1 y todos los satélites subsecuentes
en el programa llevaron este nombre. En 1982, se transfirió el programa al NOAA
(National Oceanographic and Atmospheric Administration); y en 1986 pasó a estar
bajo la responsabilidad de la empresa comercial EOSAT.
21 de 33
Los satélites Landsat, observan la misma superficie cada 16 días. Una imagen
entera o escena completa representa en el terreno un área de 170 km x 185 km, una
sub-escena (100 km x 100 km); un map sheet (56 km x 112 km); y una mini-escena
(50 km x 100 km). Todas estas imágenes pueden ser procesadas en color, asociando
los colores azul, verde y rojo en las bandas del visible.
El sistema de proyección de las imágenes es el Mercator Oblicuo Espacial (SOM)
que se desarrolló específicamente para las imágenes Landsat, este no posee
distorsión a lo largo del recorrido del satélite; y utiliza el elipsoide Internacional 1909.
Las imágenes se identifican por las coordenadas que surgen de las intersecciones
entre recorrido y fila, a partir de un sistema de referencia que posee columnas y filas
sobre el mapa de la Tierra, y donde las columnas representan el camino del satélite.
Los sensores involucrados en estos satélites son: RBV (Return Beam Vidicon);
MSS (MultiSpectral Scanner); TM (Thematic Mapper); ETM+ (Enhanced Thematic
Mapper Plus).
El Landsat 4 que estuvo en órbita desde 16/07/1982 al 01/08/1987, reemplazó el
sensor RBV por un Mapeador Temático (TM), que capta además información en la
banda del termal para detectar islas de calor en áreas urbanas directamente
relacionadas con la polución y la perdida de energía.
El Landsat 5 en órbita desde 01/03/1984; posee una altitud de 705 km; una
velocidad de 7,7 km/s; y tarda 24 segundos de tiempo en la obtención de una escena.
Este satélite (al igual que el del Landsat 4) transporta dos tipos de scanners o equipos
de barrido multiespectral: el MSS y el TM, que trabajan con cuatro y siete bandas
respectivamente. La resolución espacial de las imágenes en las bandas del TM
1,2,3,4, 5 y 7 es de 30 m x 30 m (cada píxel de la imagen representa en el terreno 0,09
ha); y en la banda 6 es de 120 m x 120 m (cada píxel representa 1,4 ha).
El Landsat 7, que está en órbita desde abril de 1999 y recoge unas 250 escenas
diarias, se equipó con: un Mapeador Temático reforzado que mejoró la resolución de
la banda 6 (termal) que pasó de 120 m a 60 m, y un escáner pancromático (P) de 15 m
de resolución en la longitud de onda 0.50 - 0.90 µm.
Actualmente los satélites que se encuentran transmitiendo información son el
Landsat 5 y 7 ya que el Landsat 6 que se lanzó el 10/05/1993 fracasó.
22 de 33
Cuadro 2. Características generales de la serie Landsat
Landsat 4 y 5 - Thematic Mapper (TM)

Bandas 1 2 3 4 5 6 Termal 7
Rango 0,45 - 0,52 0,52 - 0,60 0,63 - 0,69 0,76 - 0,90 1,55 - 1,75 10,42 - 12,5 2,08 - 2,35
(µm)
Resolución 30 30 30 30 30 120 30
(m)
Landsat 7 - Enhanced Thematic Mapper Plus (ETM+)
Bandas 1 2 3 4 5 6 Termal 7 P
Rango 0,45 - 0,52 0,52 - 0,60 0,63 - 0,69 0,76 - 0,90 1,55 - 1,75 10,4 - 12,5 2,08-2,35 0,52 -0,90
(µm)
Resolución 30 30 30 30 30 60 30 15
(m)
Landsat 4, 5 y 7 MultiSpectral Scanner (MSS)
Rango 0,5 - 0,6 0,6 - 0,7 0,7 - 0,8 0,8 - 1,1
(µm)
Resolución 80 80 80 80
(m)
Cuadro 3. Características de las bandas del sensor TM
RANGO
BANDA ESPECTRAL CARACTERÍSTICAS
(m )
Penetra en los cuerpos de agua, con elevada transparencia, permitiendo
estudios batimétricos.
Sufre de absorción por la clorofila y pigmentos fotosinéticos auxiliares.
Sensible a las columnas de humo originadas por las quemas/incendios o
1 0,45-0,52 la actividad industrial.
Puede presentar atenuación por efecto de la atmósfera.
Muy sensible ante la presencia de sedimentos, posibilitando su análisis

en términos de cantidad y calidad.
2 0,52-0,60
Penetra en los cuerpos de agua.
La vegetación densa, verde y uniforme, presenta gran absorción,

apareciendo oscura, permitiendo buen contraste entre las áreas
ocupadas con vegetación y aquellas sin vegetación (ejemplo: suelo
desnudo, rutas asfaltadas y áreas urbanas).
Posee buen contraste entre diferentes tipos de cobertura vegetal
permitiendo el análisis de la variedad litológica en regiones con poca
vegetación y la identificación de áreas agrícolas.
3 0,63-0,69 Permite el mapeo del drenaje a través de la visualización de la selva en

galería y estrechamiento de los cursos de los ríos en regiones con poca
cobertura vegetal.
Es la banda más indicada para delimitar la mancha urbana, nuevos
loteos, etc.
23 de 33
Los cuerpos de agua absorben mucha energía y aparecen oscuros,

permitiendo el mapeo de la red de drenaje y delineación de los cuerpos
de agua.
La vegetación verde, densa y uniforme refleja mucha energía y aparece
bien clara.
Sensible a la rugosidad de las copas de los árboles; a la morfología del
4 0,76-0,90 terreno.
Sirve para identificar, analizar y mapear rasgos geológicos y estructuras;
áreas de vegetación quemada; etc.
Sensible al tenor de humedad de las plantas, sirviendo para observar el

estrés en la vegetación, por causa del desequilibrio hídrico.
5 1,55-1,75
Sufre perturbaciones en caso de haber exceso de lluvia antes de la ob-
tención de la imagen.
Sensible a la morfología del terreno, permitiendo obtener información

sobre geomorfología, suelos, y geología.
6 10,4-12,5
Sirve para identificar minerales con iones hidróxilos (ejemplo: fel-
despatos). Potencialmente favorable a la discriminación de productos de
alteración hidrotermal.
Sensible a los fenómenos relacionados con los contrastes térmicos,

sirviendo para detectar propiedades termales en rocas / suelos / vegeta-
7 2,08-2,35 ción y agua.
Fuente: Instituto de Pesquisas Espaciales, Ministerio de Ciencia y Tecnología, Brasil.
Satélites SPOT
Los satélites SPOT (Satélites Para la Observación de
la Tierra) fueron desarrollados por Francia en
cooperación con Bélgica y Suecia. Tienen como
finalidad captar información para estudios de usos del
suelo, ambiente, recursos naturales, minería; trabajos Spot 5
cartográficos a escala 1:100.000 y actualización de la cartografía topográfica a escala

1: 50.000.
El primer satélite fue puesto en órbita en febrero de 1986; el segundo en enero de
1990; el tercero que fue puesto en septiembre de 1993, se encuentra fuera de misión
desde noviembre de 1998 por fallas; el cuarto en marzo de 1998 y el quinto en órbita
desde mayo de 2002. Las órbitas son heliosincrónicas con una altura de 834 km.
Estos satélites, se diferencian de la serie Landsat por la resolución espacial de 2.5
m, 10 m y 20 m; el tamaño de las escenas de 60 km x 60 km; la periodicidad de 26
días con mira vertical; la capacidad de mira oblicua que disminuye el período de
revisita y genera pares estereoscópicos. Transportan como sensores, dos
exploradores de empuje idénticos: HRV (High Resolution Visible) los Spot 1,2 3; y
HRVIR (High Resolution Visible and Infrared) los Spot 4 y 5. La posición de estos
24 de 33
pares de sensores puede variar según la necesidad unos 27 grados de la vertical al

satélite. Esta amplitud permite la observación de una faja de hasta 475 km a cada lado
de la traza del satélite y posibilita la generación de pares estereoscópicos de la zona
observada.
El sensor HRV es sensible al espectro visible y al infrarrojo cercano y tiene dos
modos de funcionamiento: el pancromático (P) con una sola banda y el multiespectral
(XS) con tres bandas. El modo pancromático, proporciona imágenes en blanco y negro
con un píxel de 10 m y se utiliza principalmente para aplicaciones que requieren
detalle de geometría fina. Y el multiespectral produce imágenes a color con un píxel de
20 m.
El HRVIR trabaja con una banda en el pancromático (PM) y cuatro bandas en el
multiespectral (Xi). La cuarta banda incorpora el infrarrojo medio (SWIR o Xi4). Este
sensor, en el Spot 4, mantiene las resoluciones espaciales del HRV, pero en el Spot 5
pasa a tener una resolución espacial de 2,5 m en el pancromático, 10 m en el
multiespectral (Xi1; Xi2; Xi3) y 20 m en el SWIR o Xi4.
Los Spot 4 y 5, llevan además el “Instrumento Vegetación” que permite monitorear
el estado de la vegetación y medir los niveles de ozono y aerosol en las regiones
polares, con una resolución de 1 km en 4 bandas espectrales y una franja de barrido
de 2250 km.
Cuadro 4. Características de la serie SPOT
Sensor High Resolution Visible (HRV)
Bandas P XS1 verde XS2 rojo XS3 Irc

Spot Rango (µm) 0,51 - 0,73 0,50 - 0,59 0,61 - 0,68 0,79 - 0,89
1, 2 y 3 Resolución 10 m 20 m
Sensor High Resolution Visible (HRVIR)
Bandas PM Xi1 verde Xi2 rojo Xi3 Irc Xi4 Irm
Spot 4 Rango (µm) 0,51 - 0,73 0,50 - 0,59 0,61 - 0,68 0,79 - 0,89 1,58 – 1,75
Resolución 10 m 20 m
Bandas PM Xi1 verde Xi2 rojo Xi3 Irc Xi4 Irm
Spot 5 Rango (µm) 0,51 - 0,73 0,50 - 0,59 0,61 - 0,68 0,79 - 0,89 1,58 – 1,75
Resolución 2,5 m 10 m 20 m
Instrumento Vegetación
Bandas XS0 azul XS1 rojo XS2 Irc SWIR Irm
Spot 4 y 5 Rango espectral (µm) 0,43 - 0,47 0,61 - 0,68 0,79 - 0,89 0,79 - 0,89
Resolución 1 km
25 de 33
Cuadro 5. Características de las bandas del sensor HRV
RANGO CARACTERÍSTICAS
BANDA
ESPECTRAL En el modo pancromático (P) y multiespectral (XS1, XS2,
(m ) XS3).
El modo pancromático produce imágenes de una única banda
espectral siempre procesada en blanco y negro.
Esta banda privilegia la calidad geométrica de la imagen y permite
discriminar detalles finos por el tamaño del píxel (punto elemental de
P 0,51-0,73 la imagen) que es de 10m x 10m.
Es aconsejable para trabajar en estereoscopía, para análisis de geo-
morfología y altimetría.
Presenta: sensibilidad ante la presencia de sedimentos en

suspensión, posibilitando el análisis de este rasgo en términos de
XS1 0,50-0,59
cantidad y calidad; y buena penetración en cuerpos de agua.
La vegetación verde, densa y uniforme, presenta gran absorción,

aparece oscura, permite buen contraste entre las áreas ocupadas
con vegetación y aquellas sin vegetación (ejemplo: suelo desnudo,
rutas asfaltadas y áreas urbanas).
Posibilita: la identificación de áreas agrícolas; el análisis de la
variación litológica en regiones con poca cobertura vegetal; y el
mapeo del drenaje a través de la visualización de la selva en galería
de los cursos de los ríos.
XS2 0,61-0,68 Es la banda más utilizada para delimitar la mancha urbana,
incluyendo la identificación de nuevos asentamientos.
Los cuerpos de agua absorben mucha energía en esta banda y

aparecen oscuros, permitiendo el mapeo de drenaje y delimitación
de cuerpos de agua.
La vegetación verde, densa y uniforme, refleja mucha energía,
apareciendo bien clara en las imágenes.
Presenta sensibilidad a la rugosidad de las copas de los árboles; a la
XS3 0,79-0,89 morfología del terreno.
Sirve para el identificar, analizar y mapear rasgos geológicos y
estructurales; áreas ocupadas con pinos y eucaliptos; áreas
ocupadas con vegetación que fueron quemadas; áreas ocupadas por
macrófitas acuáticas (aguapé); áreas agrícolas.
Fuente: Instituto de Pesquisas Espaciales, Ministerio de Ciencia y Tecnología, Brasil.
Satélite IKONOS
El satélite IKONOS (término que proviene del griego y
significa "imagen") es el primer satélite norteamericano
de tipo comercial que capta imágenes de alta resolución
espacial (1 m en pancromático y 4 m en multiespectral),
a 681 km de altura con una órbita heliosincrónica y una
velocidad de 7 km/s. Pasa sobre un determinado lugar
aproximadamente a las 10:30 a.m. hora local y colecta Ikonos 2
información de cualquier zona en promedio dos veces al día, cubriendo superficies de

20.000 km2
26 de 33
Como el lanzamiento en 1998 del Ikonos-1 falló, al Ikonos-2 se lo llamó Ikonos y

se puso en órbita el 24/09/1999 desde la Base Aérea de Vandenberg en California,
EE. UU. (sus imágenes empezaron a ponerse a la venta el 01/01/2000).
Transporta un sensor digital que fue diseñado para producir imágenes con
elevado contraste, gran resolución espacial y precisión. Trabaja con 5 bandas
espectrales: 1 en el modo pancromático y 4 en el multiespectral. La compañía Kodak
proveyó el mecanismo electro-óptico, su ensamble con el telescopio óptico, los
detectores y su ajuste al plano focal, incluyendo el mecanismo de procesamiento
electrónico de alta velocidad basado en un diseño efectuado por Space Imaging.
Cuadro 6. Características de las bandas del satélite IKONOS
Bandas B1 B2 B3 B4 B5
pancromático azul verde rojo IR cercano
Rango espectral (µm) 0,45 - 0,90 0,45 - 0,51 0,52 - 0,60 0,63 - 0,70 0,76 - 0,85
Resolución 1m 4m
Ancho de barrido 13 km
Las imágenes se aplican en: -Agricultura para monitorear con mayor precisión la
condición y vitalidad de los cultivos y predecir con mayor acierto los volúmenes de
cosecha. -Ambiente para predecir tendencias en áreas de elevada fragilidad
ambiental. -Ordenamiento territorial para monitorear, evaluar y planificar políticas de
utilización de la tierra. -Urbanismo para evaluar los avances de planes comunales de
viviendas; medir y mapear daños a propiedades luego de desastres naturales; etc.
-Geología para realizar interpretaciones geológico-estructurales. -Etc.
Estas imágenes por poseer un elevado nivel de resolución y recubrimiento
estereoscópico, resultan comparativamente más ventajosas que las fotografías aéreas
porque:
- Poseen mejor calidad métrica y geométrica ya que las fotografías aéreas
originalmente no son productos geométricamente corregidos.
- Se puede obtener una ortoimagen que cubra totalmente el área de interés, a partir
de sólo unos pocos puntos de control terrestre (intersección de caminos, vías
férreas, etc.).
- Permiten visualización, interpretación y análisis estereoscópico digital posibilitando
el modelo espacial.
- A diferencia de las fotografías aéreas, no requieren superposición lateral con lo
cual se optimiza el costo de los pares, a la vez que se facilita el manejo de los
mismos y la consecuente interpretación.
27 de 33
- Se pueden utilizar diferentes combinaciones de bandas espectrales, incluyendo

infrarrojo, lo que aumenta considerablemente las capacidades de diferenciación y
discriminación.
- Son más versátiles y menos costosas en el momento de extracción de información
mediante procesamientos digitales.
- Posibilitan la obtención de cartografía de alta calidad en diferentes escalas.
Satélite EO-1
El EO-1 (Earth Observing 1) es el primer satélite del
programa de observación de la Tierra para el nuevo
Milenio de la NASA (continuador de las misiones
Landsat) que fue puesto en órbita a comienzos del año
2000 a una altura de 705 km.
EO-1
Este satélite transporta 3 sensores:
- ALI (Advanced Land Imager) capta imágenes terrestres en 10 bandas en el rango
espectral de 0,4 a 2,4 µm, con un ancho de barrido de 35 km y una resolución espacial
de 30 m.
- Hyperion (Imaging Spectrometer) sensor hiperespectral de 220 bandas que trabaja
en el rango de 0,4 a 2,5 µm, con un ancho de barrido de 7,5 km (imágenes de 7,5 km
x 100 km) y una resolución espacial de 30 m. Posee gran poder de discriminación de
elementos, por ejemplo diferencia pinos de cedros.
- LEISA/AC (Linear Imaging Spectrometer Array/Atmospheric Corrector) capta
imágenes hiperespectrales en 256 bandas en el rango de 0,9 a 1,6 µm, con un ancho
de barrido de 185 km y una resolución espacial de 250 m. El AC restaura las imágenes
de las distorsiones ocasionadas por los gases de la atmósfera.
28 de 33
Satélites SAC
Dentro de la familia de los SAC (Satélite de Aplicación
Científica), el SAC-C es el primer satélite argentino de
observación de la Tierra que lleva a cabo
experimentos tecnológicos con el objeto de mejorar el
desarrollo de futuras misiones espaciales.
Fue puesto en órbita por la NASA (National SAC-C
Aeronautics and Space Administration) el 21 de
noviembre del año 2000, desde la Base Aérea Vandenberg, California, EEUU, con una
órbita cuasi polar helio-sincrónica a 705 km de altura. La hora local de pasada del
satélite es 10:15 a.m. +/- 30 segundos, con una revisita de 9 días que puede reducirse
a 7 ó 2 días en casos de requerimientos especiales.
Está diseñado para realizar estudios de los ecosistemas terrestres y marinos, de
la estructura y dinámica de la atmósfera, como también el monitoreo de su
temperatura y contenido de vapor de agua, la medición del campo magnético terrestre
y la determinación de componentes de onda larga del campo gravitatorio terrestre.
En la Argentina el seguimiento, control y adquisición de los datos que brinda este
satélite, lo realiza la CONAE (Comisión Nacional de Actividades Espaciales) en la
estación receptora de información satelital “Estación Terrena Córdoba del Centro
Espacial Teófilo Tabanera”; localizada en Falda del Carmen, provincia de Córdoba.
El SAC-C transporta los siguientes sensores:

 MMRS (Multispectral Medium Resolution Scanner) barredor multiespectral de
resolución media (provisto por la CONAE); capta 5 bandas del espectro
electromagnético con una resolución seleccionable de 175 m a 350 m, un ancho de
barrido de 360 km., y transmisión de datos en tiempo real, si así se lo requiere. Su
finalidad es la aplicación en agricultura, ambiente, silvicultura, hidrología,
oceanografía, mineralogía y geología, desertificación, contaminación, monitoreo de
catástrofes y protección del ecosistema.
 MMP (Magnetic Mapping Payload) magnetómetro escalar y vectorial
(desarrollado por el Instituto de Investigación Espacial Dinamarqués y la NASA);
permite realizar mediciones de precisión del campo magnético terrestre.
 GOLPE (Gps OccuLtation and Passive reflection Experiment) experimento de
reflexión pasiva y ocultación de los satélites GPS (provisto por la NASA). Permite, a
partir del registro de las señales directas, refractadas y reflejadas de los sistemas GPS
(Global Position System), fijar con precisión la posición del satélite SAC-C, medir el
29 de 33
campo gravitatorio terrestre, medir la temperatura y humedad atmosférica determinar

la circulación oceánica y los vientos de superficie, realizar estudios ionosféricos.
 HRTC cámara pancromática de alta resolución (35 metros). Permite mejorar la
resolución de las imágenes MMRS. El tamaño de la imagen es de 90 km x 1150 km.
 HSTC cámara de alta sensibilidad (desarrollado por la CONAE, al igual que el
HRTC), con un barrido de 700 km y una resolución de 300 m. Permite realizar estudios
de intensidad de iluminación en áreas urbanas, presencia de tormentas eléctricas,
incendios en áreas forestales y la dinámica y evolución de las auroras polares.
 WT rastreador de ballenas. Experimento argentino que permite estudiar la
migración y el comportamiento de la ballena Franca Austral.
 DCS sistema de recolección de datos en tierra, a través de estaciones que
permiten la lectura de parámetros ambientales, climáticos, de aguas y suelos,
radiación solar, etc.
 ICARE influencia de la radiación cósmica en componentes electrónicos de
última generación (provisto por el CNES de Francia). Es un instrumento que permite
determinar el efecto de las partículas de alta energía y mejora los modelos
ambientales de radiación cósmica, para detectar y monitorear los riesgos que produce
la radiación en los circuitos integrados de última generación y la degradación y ruptura
de los componentes electrónicos.
 IST rastreador italiano de estrellas.
 INES experimento italiano de navegación.
Cuadro 7. Características generales de los sensores MMRS; HRTC; HSTC del SAC-C
Bandas P P P NIR SWIR
MMRS azul verdoso verde rojo IR cercano IR medio
Scanner
Rango (µm) 0,48 - 0,50 0,54 - 0,56 0,63 - 0,69 0,795 - 0,835 1,550 - 1,7
multiespectral
de resolución Ancho de barrido 360 km
media
Resolución 175 a 350 metros seleccionable
Rango (µm) 0.4 - 0.9

HRTC
Cámara alta Tamaño imagen 90 km x 1150 km
resolución
Resolución 35 metros
Rango (µm) 0.45 - 0.85

HSTC
Cámara alta Ancho de barrido 700 km
sensibilidad
Resolución 300 metros
30 de 33
El 10 de junio de 2011 se puso en órbita el satélite

SAC-D Aquarius, desde la base Vanderberg, de
EE.UU, mediante el cohete Delta II (el mismo que puso
en órbita al SAC-C). Esta misión de cooperación
internacional es desarrollada por la CONAE y la NASA,
con contribuciones de las agencias espaciales de Italia,
Francia, Canadá y Brasil. SAC-D
El SAC-D con una altura de 657 km (con la antena
del Aquarius desplegada), da 14 vueltas alrededor de la Tierra por día con una órbita
cuasi polar heliosincrónica y una resolución temporal 7 días. Lleva sensores
(radiómetros y escaterómetro) que captan en el rango de las microondas del espectro
electromagnético. Cumple con los objetivos de estimar la salinidad de mares y
océanos en forma homogénea y de cobertura global y proveer datos sobre la humedad
del suelo a escala de grandes cuencas (parámetro de suma utilidad para elaborar
alertas tempranas de inundaciones y aparición y/o dispersión de enfermedades).
Satélite Envisat
El Envisat (ENVIronmental SATellite) es actualmente

el satélite ambiental de la agencia espacial europea,
más avanzado del mundo que analiza siempre las
zonas a la misma hora solar.
Fue lanzado el 1 de marzo de 2002 por el cohete
Envisat
Ariane en una órbita cuasi polar y helio-sicrónica a
una altura de 800 km. Tarda 101 minutos en dar una
vuelta a la Tierra y da 14 vueltas por día, con una revisita cada 35 días.
Tiene como objetivo el monitoreo del calentamiento global, el grado de la
contaminación atmosférica y los riesgos de desastres naturales para poder mitigar sus
efectos. A tal fin, transporta sensores que detectan presencia de gases en la
atmósfera, concentración de fitoplancton en los mares, corrientes submarinas,
cambios del nivel de los océanos, fundición de glaciares, restos de hidrocarburos en el
mar, inundaciones, incendios, destrucción de bosques tropicales, erupciones
volcánicas. Los sensores
 GOMOS, MIPAS Y SCIAMACHY sondean y cartografían la atmósfera, con el
fin de determinar las concentraciones de gases de efecto invernadero o los
contaminantes industriales y seguir la evolución del agujero en la capa de ozono.
31 de 33
 SCIAMACHY analiza los efectos de los incendios forestales, de las tormentas

de polvo y las erupciones volcánicas.
 MERIS capta los colores de los mares y océanos, para identificar los diferentes
estadios en el crecimiento de las plantas y medir los niveles de clorofila.
El Cuadro 8 describe las caractericas generales de los satélites LANDSAT, SPOT,

IKONOS y SAC-C.
Cuadro 8. Características generales de los satélites
SATELITE LANDSAT SPOT IKONOS SAC-C
País EE.UU. Francia EE.UU. Argentina
Altitud 705 km 832 km 681 km 705 km
Tiempo de rotación 98,9 minutos 101,46 minutos 98 minutos 98,22 minutos
Nro. órbitas x día 14 14 14 16
Sensores MSS; TM; ETM+ HRV; HRVIR Sensor Kodak MMRS; HRTC;
HSTC
Superficie de 170km x 185 km 60km x 60 km 13 km de ancho 360, 90, 700
barrido (km de ancho)
Resoluciones (m) 15; 30; 60; 80; 120 2,5; 10; 20; 1000 1y4 175/350; 35; 300
Repetición del ciclo 16 días 26 días 1 a 3 días 9 días
Bibliografía para consultar

Ulberich, A. (2013). Cartografía y teledetección, teorías y aplicaciones: Bases y procesos
físicos de la Teledetección. Tandil: Consejo Editorial, UNICEN. 197 p. (p. 95-107). (Libro a la
venta en Biblioteca UNICEN y subvencionado a estudiantes).
Strandberg, C. (1975). Manual de fotografía aérea: Bases del reconocimiento aéreo. Sensores
remotos. Resolución Espacial. Resolución Espectral.Barcelona: Omega (archivo en pdf b19).
Chuvieco, E. (1996). Fundamentos de la teledetección espacial: Nociones introductorias. Un
poco de historia. Desarrollo actual. Aspectos legales de la teledetección. Principales
aplicaciones. Principios físicos de la teledetección. El espectro electromagnético. Principios y
Leyes de la Teledetección. Espectro Visible / Óptico. Características. La región de las Micro-
Ondas. Interacción de la energía electromagnética con la Atmósfera. Sistemas espaciales de la
teledetección. Resolución de los sensores. Sensores pasivos. Sensores activos. Plataformas
de teledetección espacial. Madrid: Rial (archivo en pdf b22).
Eastman, R. (1997). Introducción a la teledetección: La observación espacial de la superficie
terrestre. Captación de las imágenes. La radiación electromagnética. Interacción de la radiación
con las cubiertas terrestres. Plataformas y sensores de la teledetección. USA: Clark University
(archivo en pdf b23).
Miraglia, M. et al (2010). Manual de Cartografía, Teleobservación y Sistemas de Información
Geográfica. Laboratorio de Sistemas de Información Geográfica. Instituto del Conurbano. Los
Polvorines: Universidad Nacional de General Sarmiento, 2010.
http://www.ungs.edu.ar/cm/uploaded_files/publicaciones/328_PE21-ManualDeCartografia.pdf
Serafini, M.C. (2001). Sensores y plataformas: Clasificación de los Sensores. Plataformas
utilizadas. Características de los Sensores. Estaciones Receptoras. Programa satelitales.
Constelación internacional para la observación de la Tierra. Compilación bibliográfica, Buenos
Aires: Universidad Nacional de Luján (archivo en pdf b24).
32 de 33
Pérez, D. (2007) Introducción a los sensores remotos, aplicaciones en geología. Laboratorio de

tectónica andina.Buenos Aires: UBA.
http://aviris.gl.fcen.uba.ar/Curso_SR/Guia_Curso_sr_2007.pdf (archivo en pdf b25).
Gómez Munoz, A. (2006) Conceptos de la correcta utilización de los datos geográficos
http://www.gbif.es/ficheros/AGM-Conceptos_Correcta_Utilizacion_Datos_Cartograficos.pdf
Navone, S.M. (2003). Sensores remotos aplicados al estudio de los recursos naturales. Buenos
Aires: Facultad de Agronomía, UBA (archivo en pdf b26).
Wikilibros - Libros libres para un mundo libre (2009). Física/Óptica/Naturaleza de la luz.
http://es.wikibooks.org/wiki/F%C3%ADsica/%C3%93ptica/Naturaleza_de_la_luz
Actividad: Realizar ítems 3, 3.1 y 3.2 del Trabajo Práctico 2.
33 de 33

Teledeteccion

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Teledeteccion

Cargado por

Copyright:

Formatos disponibles

Ciclo de Licenciatura en Gestión Ambiental

Materia: Cartografía y Teledetección

Autor: Ana C. Ulberich

La teledetección, también llamada observación remota (del vocablo inglés: remote

 Sistema sensor: compuesto por el sensor y la plataforma que lo transporta. Capta,

Figura 1. Sistema de teledetección

La fotointerpretación es una de las técnicas de interpretación visual de imágenes,

Le doy una pista: ingrese en ttps://maps.google.com.ar/ y busque

La obtención de pares estereoscópicos a partir de las imágenes Spot indujo a

tución analógica para fotografías aéreas de perspectivas cónicas), además de tener

Para confeccionar cartografía topográfica a escala grande su utilización también

BASES FÍSICAS DE LA TELEDETECCIÓN

C = velocidad de la luz (299.792.458 m/s)

Fuente: Chuvieco, E. (1996) Fundamentos de la Teledetección Espacial.

Q=hxF Q = energía radiante en un fotón

Entonces, a mayor longitud de onda o menor frecuencia, el contenido energético

Fuente: López Vergara (1978) Manual de Fotogeología

Las bandas espectrales a destacar desde el punto de vista de la teledetección

Fuente: Strahler (2005). Geografía Física.

Existen cuatro parámetros fundamentales en el comportamiento de la atmósfera:

vapor de agua y partículas en suspensión). La variación de estos parámetros, tanto

Interacción de la energía electromagnética con la atmósfera. Procesos

Figura 5. Procesos de interacción de la energía electromagnética con la atmósfera

 ABSORCIÓN se produce por la interacción de la energía electromagnética con los

En el proceso de interacción de la energía del Sol con los componentes

Figura 6. Comportamiento de la energía incidente en una ventana atmosférica

El concepto de radiancia es análogo al de REFLECTANCIA o albedo, con la

Figura 7. Reflexión especular y difusa

Figura 8. Firmas espectrales de diferentes elementos

Entonces, las imágenes captadas utilizando diferentes longitudes de onda a las

Los sistemas de captación posibilitan el envío a Tierra de los datos satelitales, su

- Emisión: cuando la observación remota se basa en la energía emitida por las

- Emisión-reflexión: cuando el sensor es capaz tanto de generar su propio flujo

Resolución de los sensores

Ejercicio propuesto por M. Carolina Miranda del Fresno

Según la banda del espectro electromagnético en que operan los sensores

 Un SENSOR ACTIVO es aquel que desde un generador artificial proyecta un rayo

 Un SENSOR PASIVO no depende de generadores artificiales de energía; el Sol

Como ejemplo de scanners o equipos de barrido multiespectral se pueden

Otros satélites llevan varios sensores y registran datos de distintas temáticas

Figura 9. Órbitas de los satélites artificiales

 Las órbitas cuasi-polares y helio-sincrónicas, pasan cerca de los polos geográficos

Cuadro 1. Características generales de los satélites LANDSAT y SPOT

SATELITE LANDSAT SPOT

País EE.UU. Francia

Altitud 705 km 832 km

Tiempo de rotación 98,9 minutos 101,46 minutos

Cantidad órbitas x día 14 14

Superficie de barrido 170 km x 185 km 60 km x 60 km

Repetición del ciclo 16 días 26 días

Sensores MSS TM ETM+ HRV HRVIR HRVIR

Resolución 80 30 15 (P) 10 (P) 10 (P) 2,5 (P)

ERTS (Satélites Tecnológicos para los Recursos

Cuadro 2. Características generales de la serie Landsat

Landsat 4 y 5 - Thematic Mapper (TM)

Cuadro 3. Características de las bandas del sensor TM

Muy sensible ante la presencia de sedimentos, posibilitando su análisis

La vegetación densa, verde y uniforme, presenta gran absorción,

3 0,63-0,69 Permite el mapeo del drenaje a través de la visualización de la selva en

Los cuerpos de agua absorben mucha energía y aparecen oscuros,

Sensible al tenor de humedad de las plantas, sirviendo para observar el

Sensible a la morfología del terreno, permitiendo obtener información

Sensible a los fenómenos relacionados con los contrastes térmicos,
