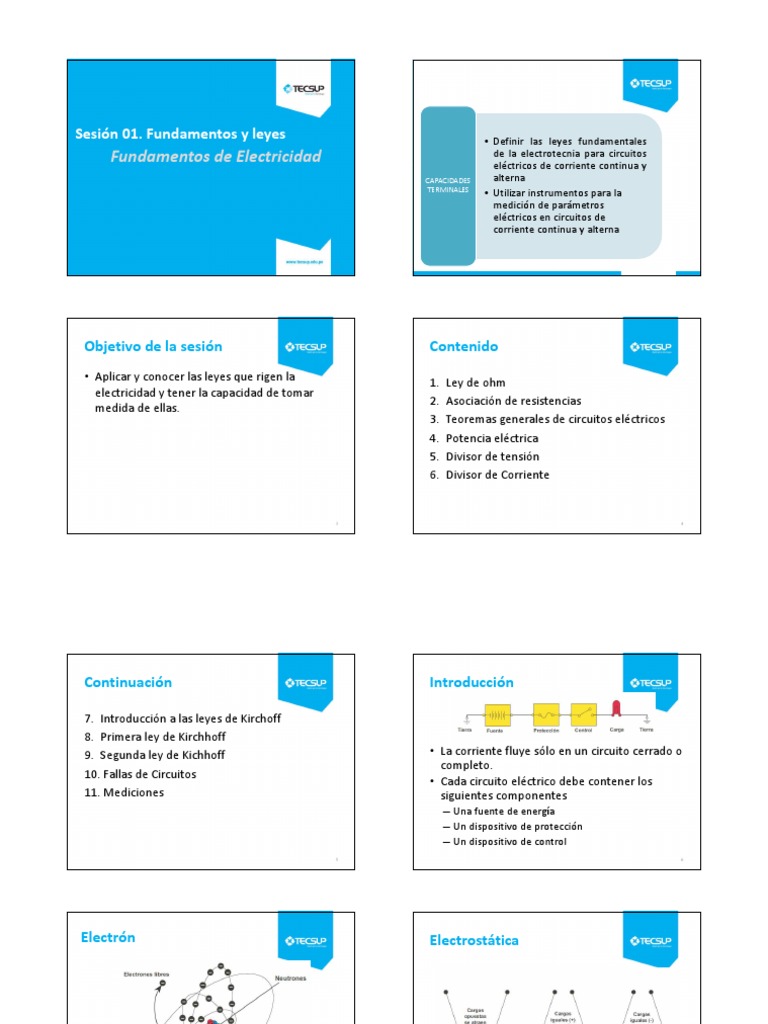

Sesión 01.
Fundamentos y leyes • Definir las leyes fundamentales
Fundamentos de Electricidad de la electrotecnia para circuitos
eléctricos de corriente continua y
CAPACIDADES alterna
TERMINALES • Utilizar instrumentos para la
medición de parámetros
eléctricos en circuitos de
corriente continua y alterna
Objetivo de la sesión Contenido
• Aplicar y conocer las leyes que rigen la 1. Ley de ohm
electricidad y tener la capacidad de tomar
2. Asociación de resistencias
medida de ellas.
3. Teoremas generales de circuitos eléctricos
4. Potencia eléctrica
5. Divisor de tensión
6. Divisor de Corriente
3 4
Continuación Introducción
7. Introducción a las leyes de Kirchoff
8. Primera ley de Kirchhoff
9. Segunda ley de Kichhoff • La corriente fluye sólo en un circuito cerrado o
completo.
10. Fallas de Circuitos
• Cada circuito eléctrico debe contener los
11. Mediciones siguientes componentes
– Una fuente de energía
– Un dispositivo de protección
– Un dispositivo de control
5 6
Electrón Electrostática
7 8
Electrostática Electrostática
9 10
Flujo de corriente
11 12
1. LEY DE OHM 1. LEY DE OHM
• “La intensidad de corriente eléctrica obtenida en un circuito, es
directamente proporcional a la tensión e inversamente proporcional a la
resistencia del mismo”.
• Como aplicación inmediata de esta ley puede calcularse la resistencia
eléctrica de un circuito, conociéndose la tensión aplicada y la intensidad
de corriente obtenida.
Variación de la intensidad con la tensión
manteniendo constante la resistencia
15 16
2. ASOCIACION DE
RESISTENCIAS
RESISTENCIA EN SERIE
Se dice que varias resistencias están en serie, cuando van conectadas unas
detrás de otras.
17
2. ASOCIACION DE 2. ASOCIACION DE
RESISTENCIAS RESISTENCIAS
RESISTENCIA EN PARALELO
Para resistores en serie:
Varias resistencias están en paralelo cuando tienen unidos los extremos en un
mismo punto. I2 = I4 = I6 = IT
V2 + V4 + V6 = VT
Para resistores en paralelo:
1 1 1 1 1 N
1
Re R1 R2 R3
V2 = V4 = V6 = VT
Re i 1 Ri
I2 + I4 + I6 = IT
3. TEOREMAS GENERALES
DE CIRCUITOS ELECTRICOS
• En ocasiones nos podemos encontrar con circuitos donde no hay elementos en
serie ni en paralelo. El teorema de Millman permite transformar un conjunto de
tres resistencias en conexión estrella en otras tres resistencias equivalentes
conectadas en triángulo o viceversa.
21
3. TEOREMAS GENERALES 3. TEOREMAS GENERALES
DE CIRCUITOS ELECTRICOS DE CIRCUITOS ELECTRICOS
• Las tensiones, intensidades y potencias en el resto del circuito seguirán siendo las
mismas.
• Aunque el circuito resultante no se ve simplificado, aplicando convenientemente
este teorema, podemos transformar un circuito no simplificable en otro en el que
sí es posible aplicar las reglas de asociación serie y paralelo.
3. TEOREMAS GENERALES
4. POTENCIA ELECTRICA
DE CIRCUITOS ELECTRICOS • La potencia eléctrica se denota con la letra
P y se mide en WATTS o VATIOS (W).
• El instrumento que mide la potencia
eléctrica se denomina VATIMETRO.
• En unidades energéticas:
4. POTENCIA ELECTRICA 4. POTENCIA ELECTRICA
CALCULO DE LA POTENCIA ELECTRICA
4. POTENCIA ELECTRICA 5. DIVISOR DE TENSION
7. INTRODUCCION LAS LEYES DE
6. DIVISOR DE CORRIENTE KIRCHHOFF
• Las leyes de Kirchhoff fueron formuladas en 1845 por el físico ruso Gustav
Kirchhoff.
• SU principal objetivo es la resolución de circuitos electricos, o sea,
conocida la red encontrar la corriente en todo el circuito.
• Se basan en la conservación de la carga y la energía.
Leyes de
+ Kirchhoff
8. PRIMERA LEY DE 9. SEGUNDA LEY DE
KIRCHHOFF KIRCHHOFF
En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual “En un lazo cerrado, la suma de las caída de tensión es igual a la tensión
a la suma de las corrientes que salen. De forma equivalente, la suma de las suministrada. De forma equivalente, la suma algebraica de las diferencias de
corrientes que pasan por el nodo es igual a cero. potencial eléctrico es un lazo cerrado es igual a cero”.
Problema 1 Problema 2
• Tres resistencias R1= 20ohm, R2= 40ohm, R3= • Una fuente de tensión de V = 24V alimenta
40ohm, se conectan en serie. Las tensiones en una conexión en serie de cuatro resistencias.
las resistencias R1 y R2 valen, Tres de ellas son del mismo valor (R1 = R2 = R3
respectivamente. Vr1 = 50V y Vr2 = 100V. = 4 Kohm) y en ellas caen tensiones de 4V
(2p) cada una. (3p)
– a).- ¿Cuánto vale la tensión Vr3? – a).- ¿Cuánto vale la tensión VR4?
– b).- ¿Cuánto vale la tensión total? – b).- ¿Cuánto vale la resistencia R4?
– c).- ¿Cuánto vale la intensidad I de la corriente?
35 36
Problema 3 Problema 4
• Tres resistencias R1= 20ohm, R2= 40ohm, R3= • Se conectan en paralelo cuatro resistencias, R
40ohm, se conectan en paralelo. La intensidad = 800 ohm, R = 1200 ohm, R = 1600 ohm y R =
de corriente por R1 vale 6 A. (2p) 2400 ohm. La intensidad de la corriente total
– a) ¿Cuál es la intensidad de las corrientes Ir2 e Ir3? vale 0,5 A. (2p)
– b) ¿Cuánto vale la tensión total? – a).- ¿Cuánto vale la resistencia equivalente?
– c) ¿Cuál es la intensidad de la corriente total? – b).- ¿Cuánto vale la tensión?
– c).- ¿Cuáles son las intensidades de las corrientes
que circulan por las resistencias?
37 38
Problema 5
• Determine la resistencia equivalente entre A y
B. Las resistencias están escritas en Ohmios
(2p)
– A) 5ohmios
– B) 6ohmios
– C) 7ohmios
– D) 8ohmios
– E) 9ohmios ¿Preguntas?
