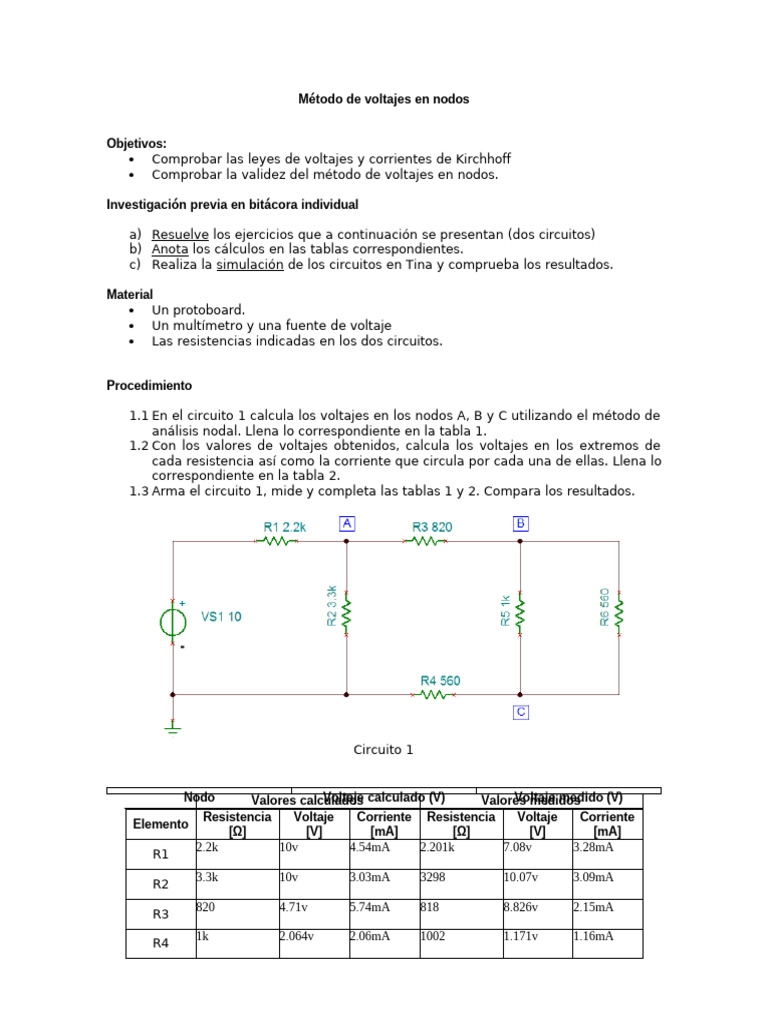

Método de voltajes en nodos

Objetivos:
 Comprobar las leyes de voltajes y corrientes de Kirchhoff
 Comprobar la validez del método de voltajes en nodos.

Investigación previa en bitácora individual

a) Resuelve los ejercicios que a continuación se presentan (dos circuitos)


b) Anota los cálculos en las tablas correspondientes.
c) Realiza la simulación de los circuitos en Tina y comprueba los resultados.

Material
 Un protoboard.
 Un multímetro y una fuente de voltaje
 Las resistencias indicadas en los dos circuitos.

Procedimiento

1.1 En el circuito 1 calcula los voltajes en los nodos A, B y C utilizando el método de


análisis nodal. Llena lo correspondiente en la tabla 1.
1.2 Con los valores de voltajes obtenidos, calcula los voltajes en los extremos de
cada resistencia así como la corriente que circula por cada una de ellas. Llena lo
correspondiente en la tabla 2.
1.3 Arma el circuito 1, mide y completa las tablas 1 y 2. Compara los resultados.

Circuito 1

Nodo Voltaje calculado (V)


Valores calculados Voltaje
Valores medido (V)
medidos
Resistencia Voltaje Corriente Resistencia Voltaje Corriente
Elemento
[Ω] [V] [mA] [Ω] [V] [mA]
2.2k 10v 4.54mA 2.201k 7.08v 3.28mA
R1
3.3k 10v 3.03mA 3298 10.07v 3.09mA
R2
820 4.71v 5.74mA 818 8.826v 2.15mA
R3
1k 2.064v 2.06mA 1002 1.171v 1.16mA
R4
560 2.064v 3.68mA 559 1.818v 3.28mA
R5
560 3.22v 5.75mA 558 1.17v 2.11mA
R6
Tabla

2
Repita los pasos anteriores para el siguiente

circuito

Circuito 2

Nodo Voltaje calculado (V) Voltaje medido (V)


A 10v 5.47v

B 8v 3.46v

Valores calculados Valores medidos


1.
Resistencia Voltaje Corriente Resistencia Voltaje Corriente
Elemento
[Ω] [V] [mA] [Ω] [V] [mA]
220 10v 45.45mA 218 4.58v 20.80mA
R1
470 2v 30.3mA 472 2.06v 4.21mA
R2
150 8v 53.3mA 149.1 4.56v 30.32mA
R3
330 10v 30.3mA 329 5.47v 16.57mA
R4
100 8v 80mA 993 3.46v 34.45mA
R5
7

Conclusiones (para responder en el reporte final)

2. ¿Se comprobó la ley de voltajes de kirchoff? Sí o no y por qué.


Si por que los elementos que se encuentran en paralelo con otros elementos del circuito
comparten el mismo voltaje.

3. ¿Cuál es tu metodología para hallar cuántos nodos deberán ser calculados en el


método de análisis nodal?
Primero analizo todo el circuito y ubico los puntos donde están conectados uno o
mas elementos del circuito. Una vez localizados se que el numero de nodos que
debo elegir para hacer mi sistema de ecuaciones es el total de nodos que
encontré menos 1, y ese es el numero de nodos que utilizo para un sistema de
ecuaciones de nodos.

4. ¿Cuáles son las diferencias entre el método de análisis de nodos y el método de


análisis de mallas?
Una trabaja con voltajes y te entrega la corriente que existe en la malla y el otro
trabaja con corriente y te entrega la cantidad de voltaje que entra y sale en un
nodo.
