1.

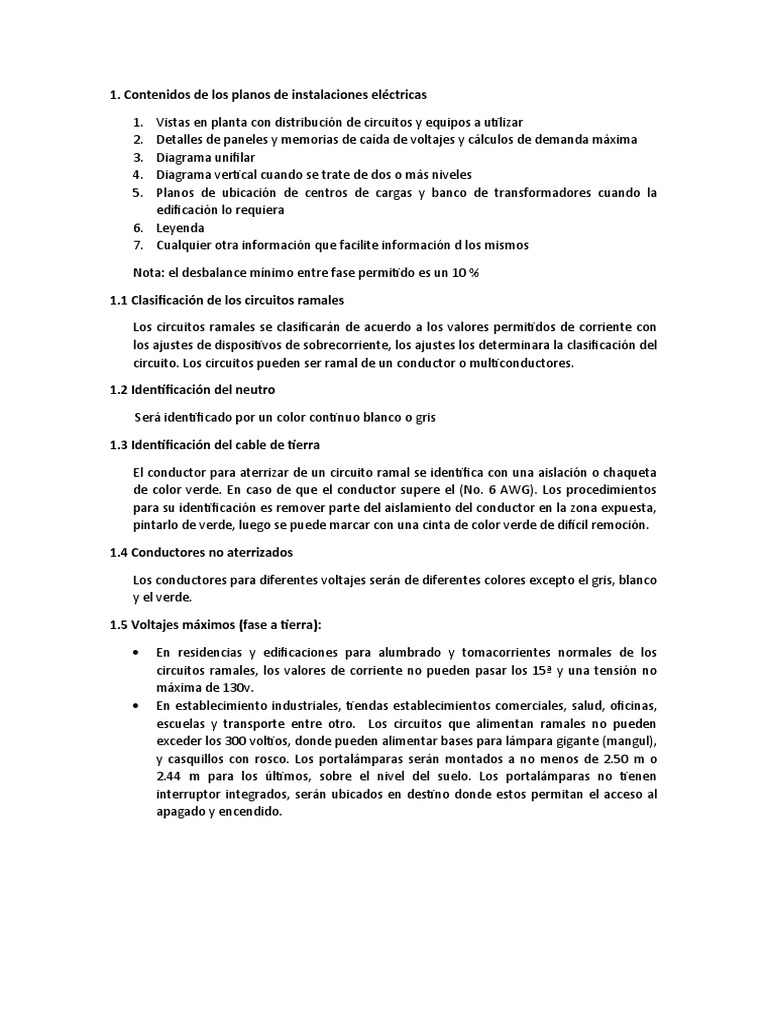

Contenidos de los planos de instalaciones eléctricas

1. Vistas en planta con distribución de circuitos y equipos a utilizar

2. Detalles de paneles y memorias de caída de voltajes y cálculos de demanda máxima
3. Diagrama unifilar
4. Diagrama vertical cuando se trate de dos o más niveles
5. Planos de ubicación de centros de cargas y banco de transformadores cuando la
edificación lo requiera
6. Leyenda
7. Cualquier otra información que facilite información d los mismos

Nota: el desbalance mínimo entre fase permitido es un 10 %

1.1 Clasificación de los circuitos ramales

Los circuitos ramales se clasificarán de acuerdo a los valores permitidos de corriente con
los ajustes de dispositivos de sobrecorriente, los ajustes los determinara la clasificación del
circuito. Los circuitos pueden ser ramal de un conductor o multiconductores.

1.2 Identificación del neutro

Será identificado por un color continuo blanco o gris

1.3 Identificación del cable de tierra

El conductor para aterrizar de un circuito ramal se identifica con una aislación o chaqueta
de color verde. En caso de que el conductor supere el (No. 6 AWG). Los procedimientos
para su identificación es remover parte del aislamiento del conductor en la zona expuesta,
pintarlo de verde, luego se puede marcar con una cinta de color verde de difícil remoción.

1.4 Conductores no aterrizados

Los conductores para diferentes voltajes serán de diferentes colores excepto el gris, blanco
y el verde.

1.5 Voltajes máximos (fase a tierra):

 En residencias y edificaciones para alumbrado y tomacorrientes normales de los

circuitos ramales, los valores de corriente no pueden pasar los 15ª y una tensión no
máxima de 130v.
 En establecimiento industriales, tiendas establecimientos comerciales, salud, oficinas,
escuelas y transporte entre otro. Los circuitos que alimentan ramales no pueden
exceder los 300 voltios, donde pueden alimentar bases para lámpara gigante (mangul),
y casquillos con rosco. Los portalámparas serán montados a no menos de 2.50 m o
2.44 m para los últimos, sobre el nivel del suelo. Los portalámparas no tienen
interruptor integrados, serán ubicados en destino donde estos permitan el acceso al
apagado y encendido.
1.6 Voltajes entre conductores de circuitos ramales instalados en postes estructuras
elevadas túneles etc.:

El voltaje no excederá los 500v entre conductores de circuitos ramales. Estas

estructuras deben estar a 6.70 m de altura en postes o estructuras similares. Para
lugares abiertos como puentes, parques deportivos entre otros.

En tunes estrás estructuras deben de ser de 5 m

1.7 Voltajes de ramales en uso residencial:

El voltaje y corriente no deben sobrepasar los 15 A y los 132 V. Excepto equipos que
sobre pasen los 1, 380 v y motobombas que superan 1/4 HP. Las motobombas tienen
que sean de ¼ de HP hacia abajo.

1.8 Voltajes de ramales en uso no residencial

El voltaje no debe sobrepasar los 132 V.

1.9 Tomacorrientes:

Un tomacorriente instalado en un circuito ramal tendrá capacidad en amperio no

menor que la del circuito ramal. Para uso residencial las salidas para tomacorrientes
son de 120 V y la corriente de (15 A o 20 A), monofásicos instalados en el exterior y
baños deben ser del tipo para aterrizar.

Los tomacorrientes para neveras, refrigeradores, aires acondicionados, estufas

eléctricas, lavadoras y secadoras, deben ser tipo a aterrizar.

El circuito ramal a aterrizar puede ser cobre o aluminio (No. 14), la resistencia por pie
lineal tiene que ser bajita para una buna conducción de la corriente de falla a tierra.

En cada cocina, comedor, sala, dormitorio, sala de estar o cualquier otro cuarto o
ambientes con funciones similares, serán por lo menos provistos de dos salidas de
tomacorriente para uso general.
 Todo salón, cuarto o área bajo techo habitables será provisto de salidas de
tomacorrientes estén a 2.50 m en adelante. Las salidas de tomacorrientes en el piso no
contaran como salidas de tomacorriente almenas que estén localizados en una pared.
En otras aplicaciones como equipos de lavar serán provistos a 2.0 m

1.10 Conductores de ramales

Las capacidades de conductores en un ramal tendrán la capacidad del circuito ramal.

Con aislamiento de aproximadamente 600 V tanto neutro como potencial.

Los conductores instalados deberán ser capaz de soportar el 125% de la carga que va
alimentar, no pueden ser mayores ni altos los más cerca al 125%.

Los conductores derivados para estufas eléctricas de cocinas y hornos eléctricos

montados en la pared, instalados sobre mostradores desde un circuito ramal de 30 A
para una carga resistiva que será de 20 A, esto es aplicando el 125 %.

Para cargas como ascensores, anuncios, alumbrado de contorno, escaleras mecánicas,

barra y calefactores inductriales, equipos de rayos x, registros, equipos de
reproducción de sonido, equipos de soldadura y paneles. En todo lo mencionado antes
el número de cable mínimo es un (No.12). Los equipos antes mencionados no aceptan
derivaciones y el amperaje mínimo de los conductores deben de ser no menor de 15
amperes para circuitos de 40 amperes, 20 para circuito de 40 A 0 50 A, esto es tomado
en cuenta para las protecciones de sobrecorriente.

Cuando la capacidad en amperios del conductor no corresponde con la capacidad

comercial en amperios de un fusible o interruptor automático que no tenga ajuste de
disparo sobre su capacidad nominal, deberá contarse con otros ajustes que posea el
dispositivo para la protección.

1.11 Cargas

La carga máxima no excederá el 80 % de la capacidad nominal del circuito ramal.

1.11.1 Cargas en motores y sus combinaciones

Para circuitos que funcionen con motores fijos o portátiles, con motores mayores de
1/8 de HP combinados con otras cargas. La carga total computada será el 125 % de la
carga del motor de mayor capacidad más la suma de las demás cargas del circuito. En
caso de que la carga sea de iluminación la carga de motores no superara el 30 % de la
carga total.

1.11.2 Cargas de Alumbrado inductivo

Para cargas de alumbrado inductivo que usen balastros, transformadores o

autotransformadores, la carga computarizada será basada en la capacidad nominal en
amperio de las unidades.

1.11.3 Otras cargas

Cargas continuas, conjunto de cargas de alumbrado en tiendas o lugares similares, en

este caso estas no deberán sobrepasar el 80 % de la capacidad nominal del circuito. Al
aplicar los factores de reducción de la tabla 4.1. no se aplicará nueva mente el 80 %,
sino, que ya estará dentro del parámetro de lo que establece la tabla 4.1,4.2,4.3
1.11.4 Cargas permisibles

Estas serán sin excederse de los valores soportados por los conductores

1.12 Empalmes en tuberías y canalización

No se permitirán empalmes de circuitos ramales o cualquiera de otros en tubería o

canalización. Solo se permiten empalmes en cajas de registros, cajas de salidas o
conduletos
