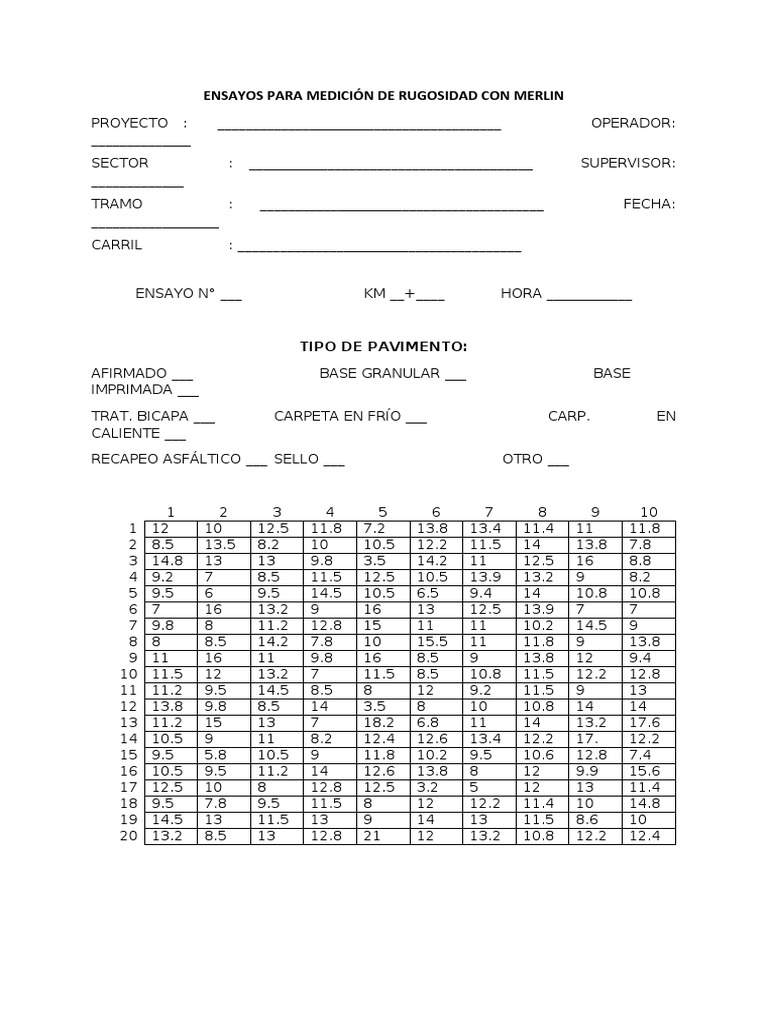

ENSAYOS PARA MEDICIÓN DE RUGOSIDAD CON MERLIN

PROYECTO : ________________________________________ OPERADOR:

______________
SECTOR : ________________________________________ SUPERVISOR:
_____________
TRAMO : ________________________________________ FECHA:
__________________
CARRIL : ________________________________________

ENSAYO N° ___ KM __+____ HORA ____________

TIPO DE PAVIMENTO:
AFIRMADO ___ BASE GRANULAR ___ BASE
IMPRIMADA ___
TRAT. BICAPA ___ CARPETA EN FRÍO ___ CARP. EN
CALIENTE ___
RECAPEO ASFÁLTICO ___ SELLO ___ OTRO ___

1 2 3 4 5 6 7 8 9 10
1 12 10 12.5 11.8 7.2 13.8 13.4 11.4 11 11.8
2 8.5 13.5 8.2 10 10.5 12.2 11.5 14 13.8 7.8
3 14.8 13 13 9.8 3.5 14.2 11 12.5 16 8.8
4 9.2 7 8.5 11.5 12.5 10.5 13.9 13.2 9 8.2
5 9.5 6 9.5 14.5 10.5 6.5 9.4 14 10.8 10.8
6 7 16 13.2 9 16 13 12.5 13.9 7 7
7 9.8 8 11.2 12.8 15 11 11 10.2 14.5 9
8 8 8.5 14.2 7.8 10 15.5 11 11.8 9 13.8
9 11 16 11 9.8 16 8.5 9 13.8 12 9.4
10 11.5 12 13.2 7 11.5 8.5 10.8 11.5 12.2 12.8
11 11.2 9.5 14.5 8.5 8 12 9.2 11.5 9 13
12 13.8 9.8 8.5 14 3.5 8 10 10.8 14 14
13 11.2 15 13 7 18.2 6.8 11 14 13.2 17.6
14 10.5 9 11 8.2 12.4 12.6 13.4 12.2 17. 12.2
15 9.5 5.8 10.5 9 11.8 10.2 9.5 10.6 12.8 7.4
16 10.5 9.5 11.2 14 12.6 13.8 8 12 9.9 15.6
17 12.5 10 8 12.8 12.5 3.2 5 12 13 11.4
18 9.5 7.8 9.5 11.5 8 12 12.2 11.4 10 14.8
19 14.5 13 11.5 13 9 14 13 11.5 8.6 10
20 13.2 8.5 13 12.8 21 12 13.2 10.8 12.2 12.4
OBSERVACIONES:
__________________________________________________________________________________

__________________________________________________________________________________

__________________________________________________________________________________

COMENTARIO DE RESULTADOS

Suponiendo que el equipo se ha manejado adecuadamente, ya que este requiere de un manejo

experimentado, el valor que se obtuvo de IRI expresión b de del águila es 0.0485x22.625= 1.097 lo

cual es un dato bastante coherente ya que es una vía prácticamente nueva y el valor es aceptable, en

caso de que el valor de IRI no esté dentro del rango, se procederá a buscar una alternativa de

mantenimiento, sellado o recapeo.

Chart Title
12

10

0
0 2 4 6 8 10 12
v

Para posiciones que coinciden con la división 25 o con alguna cercana(dispersión baja) indican que el

pavimento tiene un perfil o cercano a una línea recta(baja rugosidad).por el contrario , posiciones

alejadas a la división n° 25 (dispersión alta), señalan que el pavimento tiene un perfil con multiples

inflexiones (rugosidad elevada).

a) Cuando 2.4< IRI< 15.9, entinces IRI=0.593 + 0.0471D}

b) Cuando el IRI<2.4, entonces IRI =0.0485D

La expresión a es para pavimentos en servicio, con superficie de rodadura asfáltica, granular

o tierra, si la rugosidad está en el intervalo indicado.La expresión b que es producto de la

experiencia peruana para pavimentos recién construidos.

CALCULO DETALLADO DEL RANGO D

Con los datos obtenidos del MERLIN, se procede a obtener la distribución de frecuencias
Se le llama distribución de frecuencias a la agrupación de datos en categorías mutuamente
excluyentes que indican el número de observaciones en cada categoría. Existen diferentes
distribuciones de frecuencias, para este laboratorio se usará la distribución de frecuencias
agrupadas

Distribución de frecuencias agrupadas: La distribución de frecuencias agrupadas o tabla

con datos agrupados se emplea si las variables toman un número grande de valores o la
variable es continua. Se agrupan los valores en intervalos que tengan la misma amplitud
denominados clases. A cada clase se le asigna su frecuencia correspondiente. Límites de la
clase. Cada clase está delimitada por el límite inferior de la clase y el límite superior de la
clase.

Procedimiento para obtener el grafico de distribución de frecuencias

N° de datos =200

Límite inferior (menor valor de la tabla) =3.2

Límite superior (mayor valor de la tabla) =21

Rango (resta de los limites superior e inferior) =21-3.2=17.8

N° de clases o de intervalos (Regla de Sturges) =1+3.332*log (N° Datos) =1+3.332*log (200)

= 8.66= 9 se debe redondear al entero.

Tamaño de Clase o amplitud = Rango/intervalos =17.8/9= 1.977778=2

Luego se construye la siguiente tabla sumando al límite inferior la amplitud, por ejemplo, para
3.2+2= 5.2 y así sucesivamente hasta llegar al límite superior.

N° de Límite Límite
clases inferior superior
0
1 3.2 5.2
2 5.2 7.2
3 7.2 9.1
4 9.1 11.1
5 11.1 13.1
6 13.1 15.1
7 15.1 17.0
8 17.0 19.0
9 19.0 21.0
A continuación, se debe obtener el histograma, para eso se activa la opción de Análisis de
datos en la opción de datos donde se obtiene la tabla de Frecuencia.

Frecuencia
4
10
34
47
59
35
8
2
1
0

En insertar podemos elegir el tipo de gráfico, seleccionando los datos de la tabla de

Frecuencia.

RANGO D

10 DATOS 10 DATOS
ELIMINADOS ELIMINADOS

Al obtener los valores agrupados en intervalos de frecuencia (D, se debe descartar el 10% de
datos que correspondan a posiciones del puntero poco representativas o erráticas. En la
práctica se elimina el 5% (10 datos) del extremo inferior del histograma y 5% (10 datos) del
extremo superior.
Efectuando el descarte de datos, se calcula el ancho del histograma en unidades de la escala,
considerando las fracciones que pudiesen resultar como consecuencia de la eliminación de
datos. En la figura del histograma, en el extremo inferior del histograma, se tiene que por
efecto del descarte de los 10 datos se elimina el intervalo 1 y seis datos que pertenecen al
intervalo 2, en consecuencia, resulta una unidad fraccionada igual a 4/10=0.4. Caso similar
sucede en el extremo superior del histograma, en donde resulta una unidad fraccionada igual a
1/8=0.125. Se tiene en consecuencia un rango igual a 0.4+4+0.125=4.525 unidades.

El Rango D determinado se debe expresar en milímetro, para lo cual se multiplica el número

de unidades calculado por el valor que tiene cada unidad en milímetros (4.525*5mm=22.625
mm).

Correlaciones D vs IRI
Para obtener el Índice de Rugosidad Internacional, se utilizan las siguientes expresiones:

+ Cuando 2.4<IRI<15.9, entonces IRI=0.593+0.0471 D

+ Cuando IRI<2.4, entonces IRI=0.0485 D

La primera expresión corresponde a una ecuación establecida por el Laboratorio Británico de

Investigación de Transportes y Caminos (TRRL), mediante simulaciones computarizadas.
Esta ecuación es empleada para evaluar pavimentos en servicio, con superficie de rodadura
asfáltica, granular o de tierra, siempre que cumpla el intervalo indicado.

La segunda expresión es una ecuación determinada por la experiencia peruana, se comprobó

realizando la evaluación de más de 3000 km de pavimentos, ya que la primera expresión no
aplica para pavimentos nuevos o poco deformados.

Entonces:

IRI=0.593+0.0471*22.625=1.6586 (primera expresión)

IRI=0.0485*22.625=1.0973(segunda expresión)

METODOS DE MEDIDA DEL IRI

Existen sistemas existentes para medir la regularidad superficial se pueden clasificar en 4
grupos o clases, dependiendo de cómo la medida afecte al IRI

Perfiles de precisión.
Esta clase representa el más alto grado de exactitud en la medición y cálculo del IRI. Para que
un método pertenezca a esta clase requiere una medida de precisión de perfil longitudinal y
que sea definido por una serie de elevaciones en puntos separados por una pequeña distancia.

Clase 1. Estos métodos son apropiados para la convalidación y calibración de otros métodos
por su bajo rendimiento y excesiva exactitud, comparada con la incertidumbre de la
trayectoria recorrida, no se aconseja como adecuados para grandes auscultaciones.

Clase 2. Otros métodos perfilométricos. Este grupo incluye otros métodos que basan el
cálculo del IRI en la medida del perfil longitudinal, a continuación, se mencionan los
perfilómetros:

Perfilómetro tipo APL

Perfilómetro tipo GMR

Clase 3.-Estimaciones del IRI mediante estimaciones, la mayoría de medidas son obtenidas
por un sistema de tipo respuesta. Las medidas obtenidas con los aparatos de este tipo
dependen fuertemente de las características dinámicas de cada vehículo.
 Clase 4.-Valores subjetivos y medidas sin calibrar, se considera esta clase cuando se necesita
conocer aproximadamente el estado de uniformidad superficial de una carretera, este último se
ha utilizado para realizar el laboratorio.

OBJETIVO GENERAL

Determinar el estado de serviciabilidad del pavimento a partir de la medida de la rugosidad

con Rugosímetro Merlín,

METODOLOGÍA

Usos de Equipos:
- Rugosímetro Merlín: El uso de este instrumento de medición es altamente utilizado para
determinar la rugosidad debido a su alta su versatilidad, sencillez, además de ser
económico, y no requiere de mano de obra calificada.
- Elementos de Protección Personal: El principal uso del casco en el laboratorio fue para
protegerse contra los rayos solares y contra posibles caídas de las ramas de los árboles.
El uso de chalecos reflectivos, conos de tránsito y la señal de Pare-Siga, fueron utilizados
para ser identificados por los conductores y poder así realizar el laboratorio sin ningún
inconveniente desviando el tránsito de ser necesario.
- Regla de Calibración: Su uso sobre el pavimento simula un pavimento ideal, por lo que
sirvió para calibrar el Rugosímetro Merlín tanto horizontal como verticalmente

OBJETIVOS ESPECIFICOS
Conocer el funcionamiento del MERLIN, ya que del manejo del equipo dependerán los
resultados y es muy importante conocer a detalle sus elementos y como usarlo.

COMENTARIO DE RESULTADOS
Suponiendo que el equipo se ha manejado adecuadamente, ya que este requiere de un manejo
experimentado, el valor que se obtuvo de IRI expresión b de del águila es 0.0485x22.625=
1.097 lo cual es un dato bastante coherente ya que es una vía prácticamente nueva y el valor es
aceptable, en caso de que el valor de IRI no esté dentro del rango, se procederá a buscar una
alternativa de mantenimiento, sellado o recapeo.
 Chart Title
12

10

0
0 2 4 6 8 10 12

1 2 3 4 5 6 7 8 9 10
1 12 10 12.5 11.8 7.2 13.8 13.4 11.4 11 11.8
2 8.5 13.5 8.2 10 10.5 12.2 11.5 14 13.8 7.8
3 14.8 13 13 9.8 3.5 14.2 11 12.5 16 8.8
4 9.2 7 8.5 11.5 12.5 10.5 13.9 13.2 9 8.2
5 9.5 6 9.5 14.5 10.5 6.5 9.4 14 10.8 10.8
6 7 16 13.2 9 16 13 12.5 13.9 7 7
7 9.8 8 11.2 12.8 15 11 11 10.2 14.5 9
8 8 8.5 14.2 7.8 10 15.5 11 11.8 9 13.8
9 11 16 11 9.8 16 8.5 9 13.8 12 9.4
10 11.5 12 13.2 7 11.5 8.5 10.8 11.5 12.2 12.8
11 11.2 9.5 14.5 8.5 8 12 9.2 11.5 9 13
12 13.8 9.8 8.5 14 3.5 8 10 10.8 14 14
13 11.2 15 13 7 18.2 6.8 11 14 13.2 17.6
14 10.5 9 11 8.2 12.4 12.6 13.4 12.2 17. 12.2
15 9.5 5.8 10.5 9 11.8 10.2 9.5 10.6 12.8 7.4
16 10.5 9.5 11.2 14 12.6 13.8 8 12 9.9 15.6
17 12.5 10 8 12.8 12.5 3.2 5 12 13 11.4
18 9.5 7.8 9.5 11.5 8 12 12.2 11.4 10 14.8
19 14.5 13 11.5 13 9 14 13 11.5 8.6 10
20 13.2 8.5 13 12.8 21 12 13.2 10.8 12.2 12.4
