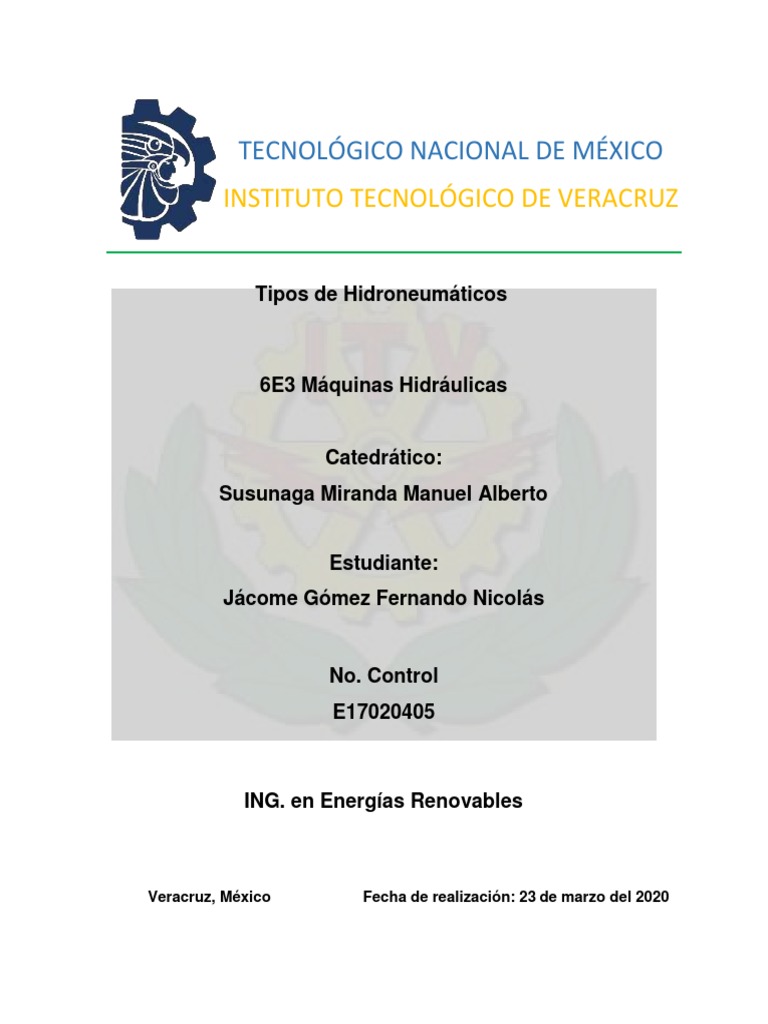

TECNOLÓGICO NACIONAL DE MÉXICO

INSTITUTO TECNOLÓGICO DE VERACRUZ

Tipos de Hidroneumáticos

6E3 Máquinas Hidráulicas

Catedrático:
Susunaga Miranda Manuel Alberto

Estudiante:
Jácome Gómez Fernando Nicolás

No. Control
E17020405

ING. en Energías Renovables

Veracruz, México Fecha de realización: 23 de marzo del 2020

Índice
Introducción .................................................................................................................................3
Tipos de sistemas hidroneumáticos .............................................................................................4
Presurizado o Hidrocell ......................................................................................................................... 4
Hidroneumáticos simples ...................................................................................................................... 4
Hidroneumáticos múltiples ................................................................................................................... 5
Tipos de tanques hidroneumáticos ..............................................................................................6
Tanques usados para sistemas de bombeo .......................................................................................... 6
Tanques sin membrana ..................................................................................................................... 6
Tanques con membrana: .................................................................................................................. 7
Tanques usados para sistemas de calefacción y enfriamiento ............................................................. 7
Tanques hidroneumáticos de compresión galvanizados .................................................................. 7
Tanques hidroneumáticos de cámara de aire................................................................................... 8
Tanques hidroneumáticos de diafragma .......................................................................................... 8
Conclusión ..................................................................................................................................10
Referencias .................................................................................................................................11
Introducción
Un tanque hidroneumático es un recipiente cerrado el cual contiene agua y aire a presión. Se utilizan
en sistemas de bombeo y calefacción y funcionan bajo un simple principio: el aire es compresible y el
agua no, entonces, mientras que un dispositivo de bombeo introduce agua al tanque, el aire dentro de
este se comprime hasta una presión máxima. Después de esto el tanque se abre y el aire se despresuriza,
arrojando el líquido a presión a manera de resorte. En el presente proyecto de investigación se revisarán
los distintos tipos de tanques así como los sistemas a los que estos vienen acoplados.
Tipos de sistemas hidroneumáticos
Presurizado o Hidrocell
Consiste en un sistema de presurización completo, en forma de paquete, que proporciona agua a
presión constante en toda la red hidráulica de la casa. Por su diseño al tener el presurizado pegado
a la descarga (véase fig. 1), el recorrido de aspiración es mínimo y es posible reducir pérdidas de
carga. Entre sus principales características podemos destacar:
 Fácil de instalar, ya que se suministra completamente armado y probado, solo requiere de
alimentación eléctrica, conectar la succión del equipo a la fuente de alimentación de agua
y a la descarga de la red de la tubería.
 Operación automática
 No necesita tanque ni equipo de control como interruptor de presión y manómetro, el
control de encendido y apagado se realiza debido a su tarjeta electrónica.
 Bajo consumo de energía.
 Rango de suministro de 1 a 3 baños completos (incluyendo cocina y una lavadora),
trabajando la instalación al 100%, con tubería de 1/2" de diámetro.
(Argueta, 2011)

Figura 1, Argueta E, 2011, Presurizador con bomba Periférica (1/2 H. P. o 3/4 H. P.), recuperado de:
http://biblioteca.usac.edu.gt/tesis/08/08_3217_C.pdf

Hidroneumáticos simples
Consiste en un sistema hidroneumático (agua-aire) completo, en forma de paquete, que
proporciona agua a presión en toda la red hidráulica de la residencia. Requiere de suministro de
electricidad y conectar la succión de la bomba a la cisterna, tinaco ó depósito de agua y descarga
del equipo a la tubería. Está diseñado para uso residencial y comercial. Fabricado con el criterio de
alta calidad para lograr una excelente operación durante muchos años sin problemas de
mantenimiento. Entre sus principales características podemos destacar:
 Es fácil de instalar, ya que se suministran completamente armados y probados, sólo se
requiere de alimentación eléctrica, y conectar la succión del equipo a la fuente de agua ya
la descarga de la red de tuberías.
 Bomba periférica tipo jet (hierro gris o acero inoxidable) o bomba multietapas.
 Bomba en capacidades de 1/2 HP hasta 1.0 HP
  Tanque en acero con membrana (modelos de 19 a 60 lts.) o diafragma en fibra de vidrio con
membrana intercambiable, véase fig. 2.
 Bajo consumo de energía
 Rango de suministro de 1 a 5 baños completos (incluyendo cuarto de servicio y cocina),
trabajando la instalación al 100%, con tubería de 1/2" de diámetro.
(Argueta, 2011)

Figura 2, Argueta E, 2011, Bombas jet en hierro gris tanque vertical (fibra de vidrio) y bomba
multietapas tanque vertical (acero), recuperado de:
http://biblioteca.usac.edu.gt/tesis/08/08_3217_C.pdf

Hidroneumáticos múltiples
Funcionan de igual manera que los sistemas hidroneumáticos simples con la diferencia que éstos
utilizan dos o más bombas para generar la presión en el tanque, dado que se utilizan en estructuras
más grandes que requieren de una mayor presión para alcanzar los niveles más altos, o por el uso
de maquinaria industrial que requiere de mucha más presión de lo normal, véase fig. 3.. Están
fabricados con el criterio de alta calidad para lograr una excelente operación durante muchos años
sin problemas de mantenimiento. Entre sus principales características podemos destacar:
 Fácil de instalar, ya que se suministran completamente armados y probados, sólo se
requiere de alimentación eléctrica, y conectar la succión del equipo a la fuente de agua y a
la descarga de la red de tuberías
 Banco de 2 a 4 bombas multietapas, verticales u horizontales (velocidad variable a partir de
3 bombas).
 Tablero de encendido simultáneo con protecciones contra sobrecorriente, luces piloto,
activación manual o automática. En caso que la demanda sea mayor al flujo de una sola
bomba el sistema lo detecta y hace funcionar el número de bombas requerido para
mantener una presión constante en toda la línea.
 Tubo concentrador de flujo, con unión removible para fácil mantenimiento.
 Tanque precargado (en acero o fibra de vidrio), adecuado a la demanda.
 Base en hierro para fijar las bombas y el tablero de encendido simultáneo, esto facilita su
instalación y mantenimiento.
(Argueta, 2011)

Figura 3, Argueta E., 2011, Equipo hidroneumático con dos bombas multietapas con tanque vertical
en acero, recuperado de: http://biblioteca.usac.edu.gt/tesis/08/08_3217_C.pdf

Tipos de tanques hidroneumáticos

Tanques usados para sistemas de bombeo
Los tanques hidroneumáticos se diferencian por la forma constructiva y los materiales utilizados,
sin embargo, el distintivo más notable son aquellos tanques que usan membranas para separar aire
y agua.
Tanques sin membrana
 Son utilizados en su mayoría para uso naval o servicios pesados en la industria, asimismo
garantiza la presurización en construcciones de uso civil, sistemas contra incendio, riego, etc.
 Construidos en chapa de acero (o acero inoxidable), el metal de su interior está protegido con
una pintura especial el cual evita su deterioro al estar en contacto con el agua.
 El aire está en contacto directo con el agua y esto permite que el volumen de aire dentro del
tanque se pierda; esto es debido a la capacidad del agua en absorber el aire.
 Cuentan con un visor de vidrio para visualizar el nivel de agua-aire dentro del tanque (véase fig.
4), además de otros orificios utilizados para colocar los manómetros, presostatos y válvulas de
seguridad. (Sainz, 2016)

Figura 4, PINTEREST, 2013, Tanque hidroneumático sin membrana, recuperado de:

https://www.pinterest.com.mx/pin/609393393315435453/?autologin=true
Tanques con membrana:
 En los últimos años estos tanques han ganado amplio terreno en el mercado de la presurización
domiciliaria tanto como en pequeñas y medianas obras.
 Están construidos en distintos materiales, donde predominan los de chapa de acero y también
los de acero inoxidable, zinc y materiales plásticos.
 Poseen una membrana interna que puede tener distinta disposición dentro del tanque. Hay
modelos donde la membrana está colocada como una bolsa que recibe y se llena con agua, por
lo que la chapa nunca se moja y queda protegida contra la corrosión; mientras que en otros
modelos, el tanque está dividido en dos hemisferios y en la unión de estos casquetes o
hemisferios está sujeta a la membrana central que contiene el aire mientras que el agua se
ubica rodeándola.
 La principal función de la membrana es evitar que el aire sea absorbido por el agua y su
durabilidad puede ser de muchos años.

(Sainz, 2016)

Figura 5, PINTEREST, 2013, Tanque hidroneumático con membrana HYDROCHOC, recuperado de:
https://www.pinterest.com.mx/pin/519039925786310236/

Tanques usados para sistemas de calefacción y enfriamiento

Tanques hidroneumáticos de compresión galvanizados
Están diseñados para absorber fuerzas expansivas y controlar la presión en sistemas de calefacción
y enfriado. Este tanque es el más viejo diseño usado para estas aplicaciones y funciona bien cuando
el aire se controla y se contiene en el tanque, no en el sistema, véase figura 6. Estos están basados
en la normativa ASME. (Wessels Company, 2014)
Figura 6, Wessels Company, 2014, Tanque hidroneumático galvanizado, recuperado de:
https://www.westank.com/hydropneumatic-tanks/

Tanques hidroneumáticos de cámara de aire

Son requeridos en sistemas de calefacción y aire acondicionado de circuito cerrado de agua fría para
absorber el fluido en expansión y limitar la presión dentro de un sistema de calefacción o refrigeración,
véase fig. 7. Un tanque de expansión o compresión del tamaño adecuado ajustará la expansión del fluido
del sistema durante el ciclo de calentamiento o enfriamiento sin permitir que el mismo sistema exceda
los límites críticos de presión de este. El tanque de expansión o compresión utiliza aire comprimido para
mantener las presiones del sistema al recibir y expulsar el volumen cambiante de agua a medida que se
calienta y enfría. Algunos diseños de tanques incorporan un diafragma para aislar el agua expandida del
colchón de aire que controla la presión. A medida que el agua se expande, está contenida en la cámara
evitando la corrosión del tanque y los potenciales ingresos de agua. Estos se fabrican bajo las normas
ASME, pero se pueden encontrar versiones que no siguen estas normas. (Wessels Company, 2014)
Figura 7, Wessels Company, 2014, Tanque hidroneumático con cámara de aire, recuperado de:

Figura 7, Wessels Company, 2014, Tanque hidroneumático de cámara de aire, recuperado de:
https://www.westank.com/hydropneumatic-tanks/

Tanques hidroneumáticos de diafragma

El tanque de diafragma se ha desarrollado para permitir que el colchón de aire del sistema se separe del
agua del mismo, véase fig. 8. No puede producirse encharcamiento del tanque ya que se mantiene entre
la pared del tanque y el exterior de una cámara colocada dentro del tanque, mientras que el agua del
esté contenida dentro de la cámara. Esto se vuelve un sistema de eliminación de aire, ya que el aire
extraído del agua sale del sistema a la atmósfera. Se pueden encontrar en versiones ASME y no ASME.
(Wessels Company, 2014)

Figura 8, Wessels Company, 2014, Tanque hidroneumático de diafragma, recuperado de:

https://www.westank.com/hydropneumatic-tanks/
Conclusión
En conclusión, a pesar de que cada tanque hidroneumático puede estar construido de distinta
manera y ser usado en distintas áreas de aplicación, todos funcionan bajo el mismo concepto de la
compresibilidad del agua y la incompresibilidad del aire. En ocasiones es necesario cambiar la
estructura del tanque de acorde a la aplicación en específico para la que se requiera usar. Cuando
el tanque es muy grande y se necesitan altos niveles de presión estos puede ser implementados
junto con bombas de doble etapa para lograr este cometido.
Referencias
Argueta Méndez Erick, 2011, Implementación De Sistemas Hidroneumáticos Residenciales, Ventajas Y
Desventajas, Universidad de San Carlos de Guatemala, recuperado de:
http://biblioteca.usac.edu.gt/tesis/08/08_3217_C.pdf

Wessels Company, 2014, Hydropneumatic Expansion - Water Well & Pressure Boost Tanks, Westank,
recuperado de: https://www.westank.com/hydropneumatic-tanks/

Sainz Morales Jorge, 2016, Tanques Hidroneumáticos, SCRIBD, recuperado de:

https://es.scribd.com/document/401273085/TANQUES-HIDRONEUMATICOS
