Proyecto: "MEJORAMIENTO E INSTALACION DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO RURAL EN LAS LOCALIDADES DEL
VALLE DE CHAIPARA, CHUPACUCHO Y CHUPACA DEL DISTRITO DE LA MERCED, PROVINCIA DE CHURCAMPA,

DEPATAMENTO DE HUANCAVELICA". (CODICO SNIP N° 2325772)

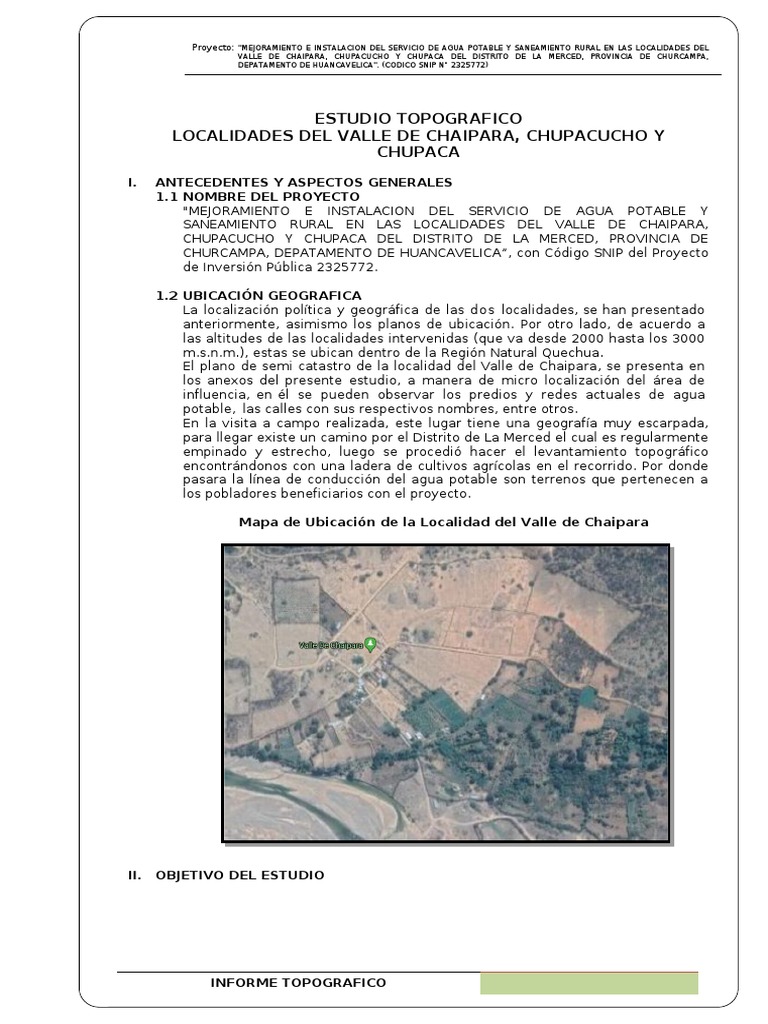

ESTUDIO TOPOGRAFICO
LOCALIDADES DEL VALLE DE CHAIPARA, CHUPACUCHO Y
CHUPACA
I. ANTECEDENTES Y ASPECTOS GENERALES
1.1 NOMBRE DEL PROYECTO
"MEJORAMIENTO E INSTALACION DEL SERVICIO DE AGUA POTABLE Y
SANEAMIENTO RURAL EN LAS LOCALIDADES DEL VALLE DE CHAIPARA,
CHUPACUCHO Y CHUPACA DEL DISTRITO DE LA MERCED, PROVINCIA DE
CHURCAMPA, DEPATAMENTO DE HUANCAVELICA”, con Código SNIP del Proyecto
de Inversión Pública 2325772.
1.2 UBICACIÓN GEOGRAFICA

La localización política y geográfica de las dos localidades, se han presentado
anteriormente, asimismo los planos de ubicación. Por otro lado, de acuerdo a
las altitudes de las localidades intervenidas (que va desde 2000 hasta los 3000
m.s.n.m.), estas se ubican dentro de la Región Natural Quechua.
El plano de semi catastro de la localidad del Valle de Chaipara, se presenta en
los anexos del presente estudio, a manera de micro localización del área de
influencia, en él se pueden observar los predios y redes actuales de agua
potable, las calles con sus respectivos nombres, entre otros.
En la visita a campo realizada, este lugar tiene una geografía muy escarpada,
para llegar existe un camino por el Distrito de La Merced el cual es regularmente
empinado y estrecho, luego se procedió hacer el levantamiento topográfico
encontrándonos con una ladera de cultivos agrícolas en el recorrido. Por donde
pasara la línea de conducción del agua potable son terrenos que pertenecen a
los pobladores beneficiarios con el proyecto.
Mapa de Ubicación de la Localidad del Valle de Chaipara
II. OBJETIVO DEL ESTUDIO
INFORME TOPOGRAFICO
Elaboración del Levantamiento Topográfico de la localidades del Valle del Chaipara,

chupacucho y Chupaca, teniendo en cuenta los elementos naturales y artificiales
encontrados en el campo necesario para el proyecto "MEJORAMIENTO E
INSTALACION DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO RURAL EN LAS
LOCALIDADES DEL VALLE DE CHAIPARA, CHUPACUCHO Y CHUPACA DEL DISTRITO DE
LA MERCED, PROVINCIA DE CHURCAMPA, DEPATAMENTO DE HUANCAVELICA”,
2.1. UBICACIÓN DEL AREA DE ESTUDIO

El proyecto materia del presente estudio se sitúa en:
Ubicación Política del Proyecto

Departamento : Huancavelica
Provincia : Churcampa
Distrito : La Merced
Localidades : VALLE DEL CHAIPARA, CHUPACUCHO Y CHUPACA
Altitud : 2168 msnm.

Latitud : 570690.91 E
Longitud : 8581422.55 N
Límites y Superficie Territorial de la localidad del VALLE DE CHAIPARA

Por el Nor-Este, Este y Sur-Este : Provincia de Huanta, Departamento de
Ayacucho
Por el Sur-Oeste : Provincia de Acobamba
Por el Oeste : Provincia de Huancavelica
Por el Nor-Oeste : Provincia de Tayacaja
MAPA DEL LA UBICACIÓN DEPARTAMENTAL
INFORME TOPOGRAFICO
MAPA DEL DEPARTAMENTO DE HUANCAVELICA
MAPA DE LA PROVINCIA DE CHURCAMPA
INFORME TOPOGRAFICO
III. RECOPILACION DE INFORMACION

Previamente al inicio del Estudio de Topografía se procedió a recopilar toda la
información topográfica existente del área de estudio. La información recopilada es
la siguiente:
 Croquis de las calles y viviendas del área en estudio.
 Georreferenciación en campo (BM oficial).
 Planos proporcionados por la municipalidad de lugar.
IV. RECURSOS
En la ejecución de las mediciones de campo se cuenta con la participación de
personal calificado y se vienen empleando los siguientes equipos e instrumentos:
4.1. PERSONAL
• Un Topógrafos.
• Un libretero
• Cuatro Ayudantes de campo.
4.2. EQUIPOS TOPOGRAFICOS

1. 1 Estación Total marca LEYCA modelo TCR 405, precisión a 2”.
2. 1 Trípodes de Madera.
3. 4 Miras telescópicas.
4. 4 bastones porta prisma.
5. 1 GPS Navegador GARMIN modelo: MAP 60CSx.
6. 4 Sistema de comunicación Walkie - Talkie.
4.3. HERRAMIENTAS Y ACCESORIOS

7. 1 Wincha.
8. 1 Flexómetro.
INFORME TOPOGRAFICO
9. 1 Cuaderno de campo.
4.4. MATERIALES DE OFICINA Y DIBUJO

10. 1 Computadora Portátil Corel i7.
11. 1 Plotter HP Disignjet T120.
12. 1 Impresora Epson (A3-A4)
4.5. EQUIPO DE TRANSPORTE

13. 1 Camioneta 4 X 4.
V. POLIGONAL TOPOGRAFICA DE APOYO

5.1 OBSERVACIONE DE DIRECCIONES (Angulo Horizontales)
La medición de direcciones se efectúa haciendo uso de una Estación Total con
una precisión al segundo, midiendo cuatro reiteraciones por estación y
tomándose para ello el promedio de las comprendidas entre los ± 5" con
respecto a la media. El formato presentado para el registro de direcciones, se
ha elaborado para poligonales en las que se empleará hasta una posición de
origen (distribución en el limbo horizontal), los puntos visados con lecturas del
anteojo directo o invertido, en cada posición del origen, el ángulo medido se
obtiene por diferencia. Para obtener la dirección en cada fase, se obtiene el
promedio del ángulo de origen del anteojo directo (D) con el ángulo de origen
del anteojo invertido, igual procedimiento para el punto visado, la diferencia de
los promedios de la primera dirección. Finalmente se promedian las direcciones
obtenidas para el ángulo Horizontal promedio.
5.2 MEDICION DE ANGULOS VERTIVALES

Se observan ángulos verticales recíprocos midiéndose las alturas
instrumentales y de señales. Se emplean una Estación Total al segundo,
tomándose el promedio de las lecturas, y descartando aquellas que excedieran
en 10 segundos del menor valor obtenido. La medición de los ángulos verticales
o zenitales, permite calcular la distancia horizontal y también la diferencia de
nivel entre 2 estaciones. Estos ángulos medidos con el anteojo directo o
invertido permite obtener promedios que a su vez son promediados con las
reciprocas, obteniéndose buenos resultados en la nivelación trigonométrica.
5.3 MEDICION DE DISTANCIAS

Se miden distancias inclinadas entre la Estación Base y los puntos a ser
posesionados, utilizándose una Estación Total, tomando como dato definitivo el
promedio de 05 mediciones, paralelamente se toman lecturas de información
meteorológica (temperatura y presión) las mismas que se utilizan con la
finalidad de efectuar correcciones por refracción. En la medición de distancias
es importante tomar la temperatura bajo sombra de la estación así como anotar
la altura de la señal. La medición de distancias es hacia atrás y hacia delante en
cada estación con lo que se obtiene la medición reciproca de la distancia
Repitiendo estos pasos en cada estación se relaciona el área de trabajo al
sistema de referencia tomado con el navegador. Posteriormente, se efectúan
los cálculos de las coordenadas de los puntos medidos y las líneas azimutales
requeridas.
VI. LEVANTAMIENTO TOPOGRAFICO

Con el propósito de registrar los datos necesarios para ejecutar la representación de
los diferentes rasgos naturales y artificiales de la zona de estudio; se realiza un
INFORME TOPOGRAFICO
levantamiento topográfico que consiste en medir en forma rápida ángulos y

distancias (taquimetría) a los puntos de interés para determinar su posición y cota
correspondiente. La cota de la estación de apoyo al levantamiento topográfico debe
estar referida al Nivel Medio del Mar. Asimismo se ha utilizado la información en lo
correspondiente a levantamientos localizados como son reservorios, cisternas y
tanques de agua ejecutado; sus respectivos perfiles, secciones transversales, así
como de todas las calles por las que pasaran las troncales de la redes de agua y
desagüe.
Los trabajos de gabinete comprendieron las siguientes actividades:
 Revisión de los colectores de datos y cálculo de coordenadas.

 Elaboración de cuadros y gráficos
 Elaboración y Revisión de planos
6.1. MEDICION DE DISTANCIAS

Antes de iniciar las mediciones angulares y de distancias, se han monumentado
todos los vértices de las Poligonales Básicas, empotrando varillas de acero
corrugado ϕ=1/2” x 0.50m.
VII. RESULTADOS DEL ESTUDIO

Los resultados del estudio se desarrolló según la información en nuestra base de
datos por tanto en cada de ellas se han ejecutado y/o realizando los siguientes
puntos:
7.1. CONTROL HORIZONTAL

Para determinar los puntos de apoyo que sirvan para dar posición exacta al
levantamiento topográfico, se tomó el primer punto con el GPS, se anotó en el
cuaderno de campo se procedió a insertar las coordenadas en la estación
LEYCA.
7.2. TOPOGRAFIA
Se realizó el levantamiento topográfico de las zonas adyacentes al área de
interés utilizando una estación total, levantando por el método de coordenadas,
todas las infraestructuras existentes como son captaciones; válvulas de purga y
aire; puentes aéreos; reservorios, postes de luz, buzón de desagüe, caja porta
medidor de agua, etc. Todas estas referenciadas a los vértices de la poligonal
de apoyo.
7.3. CORDENADAS DE LOS BM’S TOMADOS

CHAIPARA
INFORME TOPOGRAFICO
VIII. TRABAJO GABINETE

8.1. PROCESAMIENTO DE LA INFORMACIÓN DE CAMPO
Toda información en el campo fue trasmitida a la computadora de trabajo a
través del programa Leica-Survey.
Esta información ha sido procesada por el modulo básico haciendo posible tener
un archivo de radiaciones sin errores de cálculo, con su respectiva codificaron
de acuerdo a la ubicación de puntos.
Se utilizó una hoja de cálculo que hizo posible utilizar el programa AutoCAD Civil
3D.
Para el cálculo de la poligonal electrónica en el sistema U.T.M. se requirió lo
siguiente:
 Resumen de las distancias horizontales

Resumen de registro de las lecturas de las distancias electrónicas y Zenitales,
que como el anterior es un extracto de las distancias Electrónicas, inclinadas
observadas y los ángulos verticales Observados en el campo.
Las distancias inclinadas medidas con el distancio metro se corrigió por

refracción, por temperatura y altura sobre el nivel del mar.
Para el cálculo de reducción de distancias. Refracción y curvatura, se

trasladaron los datos del formato de campo al formato de cálculo de
elevaciones, tanto de los ángulos verticales observados así como las distancias
inclinadas corregidas.
Se procedió a calcular la excentricidad vertical debido a la diferencia existente

entre la altura del instrumento y altura de la señal visada.
Para la otra corrección por refracción y curvatura que siempre es positiva se

aplicó la fórmula:
INFORME TOPOGRAFICO
-(t – t) st. Sen 1”

C = st.Km 2 x 0.0683/ st.sen1”.
Dónde: st.Km2 es la distancia inclinada expresada en Km2 sumando las

correcciones de reducción de distancias, refracción y curvatura a la distancia
cenital observada se obtiene la distancia cenital corregida. Igual procedimiento
se siguió para las distancias cenitales reciprocas.
El ángulo medio o semidiferencia de las distancias cenitales (h) se ha obtenido

del promedio de las diferencias entre las distancias cenitales corregidas
reciprocas y directas que también tienen valores positivos o negativos.
Las distancias horizontales y verticales o desniveles se calculan por la fórmula:

DH = st.cosh
DV = st.senh
Dónde: DH = Distancia Horizontal

DV = Distancia Vertical
St = Distancia inclinada corregida
h = Angulo medio
Considerando que el error de cierre vertical está dado por la suma de

desniveles positivo y negativo que en una poligonal cerrada debe ser igual a
cero. Este error de cierre vertical debe ser compensado:
Distribuyéndose la corrección proporcional a las longitudes de los lados

de la poligonal.
Calculo de coordenadas planas U.T.M. de las poligonales básicas
Con los azimuts planos o de cuadricula realizados los ajustes por cierre azimutal
y hechas las correcciones necesarias a los ángulos observados y a las distancias
horizontales se transformaron los valores planos procediéndose luego al cálculo
de las coordenadas planas mediante la fórmula:
DN = d cos ac
DE = d sen ac
Dónde: ac = Es el azimut plano o de cuadricula

D=distancia cuadricula
DN= Incremento o desplazamiento del Norte
DE= Incremento o desplazamiento del Este
Estos valores se añaden a las coordenadas de un vértice para encontrar la del

vértice siguiente y así sucesivamente hasta completar la poligonal.
Al comparar las coordenadas fijas del vértice de partida con las calculadas, se
encuentran una diferencia tanto en ordenadas (norte) como en las abscisas
(este). Esta diferencia es el error de cierre de posición o error de cierre lineal
cuyo valor es:
INFORME TOPOGRAFICO
Ep= {(En)2 + (eE)2}1/2
Dónde:
eN=Incremento o desplazamiento del Norte
eE= Incremento o desplazamiento del Este
8.2. COMPENSACIÓN
Debido al error de cierre lineal, las coordenadas calculadas deben corregirse
mediante una compensación, que consiste en distribuir ese error
proporcionalmente a la longitud de cada lado.
Se usó la siguiente formula:
C= d/Sd x eN o eE
Donde:
D= Distancia de un lado
Sd= Suma de las distancias o longitud poligonal
eN= Incremento o desplazamiento del Norte
8.3. PLANOS
Concluidos los cálculos se procedió a digitalizar las poligonales en AutoCAD. Se
presentan las láminas con los levantamientos topográficos, puntos de radiación
y los planos son entregados en escala según parámetro y normas MVCS.
INFORME TOPOGRAFICO
ESTUDIO TOPOGRAFICO
CHUPACA
IX. ANTECEDENTES Y ASPECTOS GENERALES
1.4 BICACIÓN GEOGRAFICA

El plano de semi catastro de la localidad de Chupacucho, se presenta en los
anexos del presente estudio, a manera de micro localización del área de
influencia, en él se pueden observar los predios y redes actuales de agua
potable, las calles con sus respectivos nombres, entre otros.
Mapa de Ubicación de la Localidad de Chupacucho
INFORME TOPOGRAFICO
X. OBJETIVO DEL ESTUDIO



Altitud : 2294.94 msnm.

Latitud : 567328.22 E
Longitud : 8583599.98 N
Límites y Superficie Territorial de la localidad de CHUPACUCHO

Ayacucho
INFORME TOPOGRAFICO
INFORME TOPOGRAFICO
XI. RECOPILACION DE INFORMACION

la siguiente:
XII. RECURSOS
4.6. PERSONAL
• Un Topógrafos.
• Un libretero


7. 1 Wincha.
8. 1 Flexómetro.
INFORME TOPOGRAFICO


XIII. POLIGONAL TOPOGRAFICA DE APOYO



requeridas.
XIV. LEVANTAMIENTO TOPOGRAFICO

INFORME TOPOGRAFICO

desagüe.


XV. RESULTADOS DEL ESTUDIO

puntos:

LEYCA.
7.5. TOPOGRAFIA
de apoyo.
CHUPACUCHO
INFORME TOPOGRAFICO
XVI. TRABAJO GABINETE

INFORME TOPOGRAFICO
3D.
siguiente:





-(t – t) st. Sen 1”

C = st.Km 2 x 0.0683/ st.sen1”.



DH = st.cosh
DV = st.senh

h = Angulo medio

INFORME TOPOGRAFICO

de la poligonal.
DN = d cos ac
DE = d sen ac


cuyo valor es:
Ep= {(En)2 + (eE)2}1/2
Dónde:
8.5. COMPENSACIÓN
C= d/Sd x eN o eE
Donde:
8.6. PLANOS
INFORME TOPOGRAFICO
8.7. CORDENADAS DE LOS PUNTOS TOMADOS

BASE DE DATOS TOPOGRAFICO DE LEVANTAMIENTO DE LA LOCALIDAD DE LA
MERCED DE CHUPAS
INFORME TOPOGRAFICO
ESTUDIO TOPOGRAFICO
CHUPACA
XVII. ANTECEDENTES Y ASPECTOS GENERALES
1.6 BICACIÓN GEOGRAFICA

El plano de semi catastro de la localidad de Chupaca, se presenta en los anexos
del presente estudio, a manera de micro localización del área de influencia, en
él se pueden observar los predios y redes actuales de agua potable, las
calles con sus respectivos nombres, entre otros.
Mapa de Ubicación de la Localidad de Chupaca
XVIII. OBJETIVO DEL ESTUDIO

INFORME TOPOGRAFICO



Altitud : 2750 msnm.

Latitud : 570430.94 E
Longitud : 8585955.00 N
Límites y Superficie Territorial de la localidad de CHUPACA

Ayacucho
INFORME TOPOGRAFICO
INFORME TOPOGRAFICO
XIX. RECOPILACION DE INFORMACION

la siguiente:
XX. RECURSOS
4.11. PERSONAL
• Un Topógrafos.
• Un libretero


7. 1 Wincha.
8. 1 Flexómetro.
INFORME TOPOGRAFICO


XXI. POLIGONAL TOPOGRAFICA DE APOYO



requeridas.
XXII. LEVANTAMIENTO TOPOGRAFICO

INFORME TOPOGRAFICO

desagüe.


XXIII. RESULTADOS DEL ESTUDIO

puntos:

LEYCA.
7.8. TOPOGRAFIA
de apoyo.
CHUPACA
INFORME TOPOGRAFICO
XXIV. TRABAJO GABINETE

3D.
siguiente:



INFORME TOPOGRAFICO


-(t – t) st. Sen 1”

C = st.Km 2 x 0.0683/ st.sen1”.



DH = st.cosh
DV = st.senh

h = Angulo medio


de la poligonal.
DN = d cos ac
DE = d sen ac

INFORME TOPOGRAFICO

cuyo valor es:
Ep= {(En)2 + (eE)2}1/2
Dónde:
8.9. COMPENSACIÓN
C= d/Sd x eN o eE
Donde:
8.10. PLANOS
8.11. CORDENADAS DE LOS PUNTOS TOMADOS

BASE DE DATOS TOPOGRAFICO DE LEVANTAMIENTO DE LA LOCALIDAD DE LA
MERCED DE CHUPAS
INFORME TOPOGRAFICO
INFORME TOPOGRAFICO

Informe Topografico

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe Topografico

Cargado por

Copyright:

Formatos disponibles

Proyecto: "MEJORAMIENTO E INSTALACION DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO RURAL EN LAS LOCALIDADES DEL

VALLE DE CHAIPARA, CHUPACUCHO Y CHUPACA DEL DISTRITO DE LA MERCED, PROVINCIA DE CHURCAMPA,

1.2 UBICACIÓN GEOGRAFICA

Mapa de Ubicación de la Localidad del Valle de Chaipara

II. OBJETIVO DEL ESTUDIO

Elaboración del Levantamiento Topográfico de la localidades del Valle del Chaipara,

2.1. UBICACIÓN DEL AREA DE ESTUDIO

Ubicación Política del Proyecto

Altitud : 2168 msnm.

Límites y Superficie Territorial de la localidad del VALLE DE CHAIPARA

MAPA DEL LA UBICACIÓN DEPARTAMENTAL

MAPA DEL DEPARTAMENTO DE HUANCAVELICA

MAPA DE LA PROVINCIA DE CHURCAMPA

III. RECOPILACION DE INFORMACION

4.2. EQUIPOS TOPOGRAFICOS

4.3. HERRAMIENTAS Y ACCESORIOS

4.4. MATERIALES DE OFICINA Y DIBUJO

4.5. EQUIPO DE TRANSPORTE

V. POLIGONAL TOPOGRAFICA DE APOYO

5.2 MEDICION DE ANGULOS VERTIVALES

5.3 MEDICION DE DISTANCIAS

VI. LEVANTAMIENTO TOPOGRAFICO

levantamiento topográfico que consiste en medir en forma rápida ángulos y

Los trabajos de gabinete comprendieron las siguientes actividades:

 Revisión de los colectores de datos y cálculo de coordenadas.

6.1. MEDICION DE DISTANCIAS

VII. RESULTADOS DEL ESTUDIO

7.1. CONTROL HORIZONTAL

7.3. CORDENADAS DE LOS BM’S TOMADOS

VIII. TRABAJO GABINETE

 Resumen de las distancias horizontales

Las distancias inclinadas medidas con el distancio metro se corrigió por

Para el cálculo de reducción de distancias. Refracción y curvatura, se

Se procedió a calcular la excentricidad vertical debido a la diferencia existente

Para la otra corrección por refracción y curvatura que siempre es positiva se

-(t – t) st. Sen 1”

Para la otra corrección por refracción y curvatura que siempre es positiva se

Dónde: st.Km2 es la distancia inclinada expresada en Km2 sumando las

El ángulo medio o semidiferencia de las distancias cenitales (h) se ha obtenido

Las distancias horizontales y verticales o desniveles se calculan por la fórmula:

Dónde: DH = Distancia Horizontal

Considerando que el error de cierre vertical está dado por la suma de

Distribuyéndose la corrección proporcional a las longitudes de los lados

Calculo de coordenadas planas U.T.M. de las poligonales básicas

Dónde: ac = Es el azimut plano o de cuadricula

Estos valores se añaden a las coordenadas de un vértice para encontrar la del

Ep= {(En)2 + (eE)2}1/2

Se usó la siguiente formula:

1.4 BICACIÓN GEOGRAFICA

Mapa de Ubicación de la Localidad de Chupacucho

X. OBJETIVO DEL ESTUDIO

2.2. UBICACIÓN DEL AREA DE ESTUDIO

Ubicación Política del Proyecto

Altitud : 2294.94 msnm.

Límites y Superficie Territorial de la localidad de CHUPACUCHO

MAPA DEL LA UBICACIÓN DEPARTAMENTAL

MAPA DEL DEPARTAMENTO DE HUANCAVELICA

MAPA DE LA PROVINCIA DE CHURCAMPA

XI. RECOPILACION DE INFORMACION

4.7. EQUIPOS TOPOGRAFICOS

4.8. HERRAMIENTAS Y ACCESORIOS

4.9. MATERIALES DE OFICINA Y DIBUJO

4.10. EQUIPO DE TRANSPORTE
