Practica 4

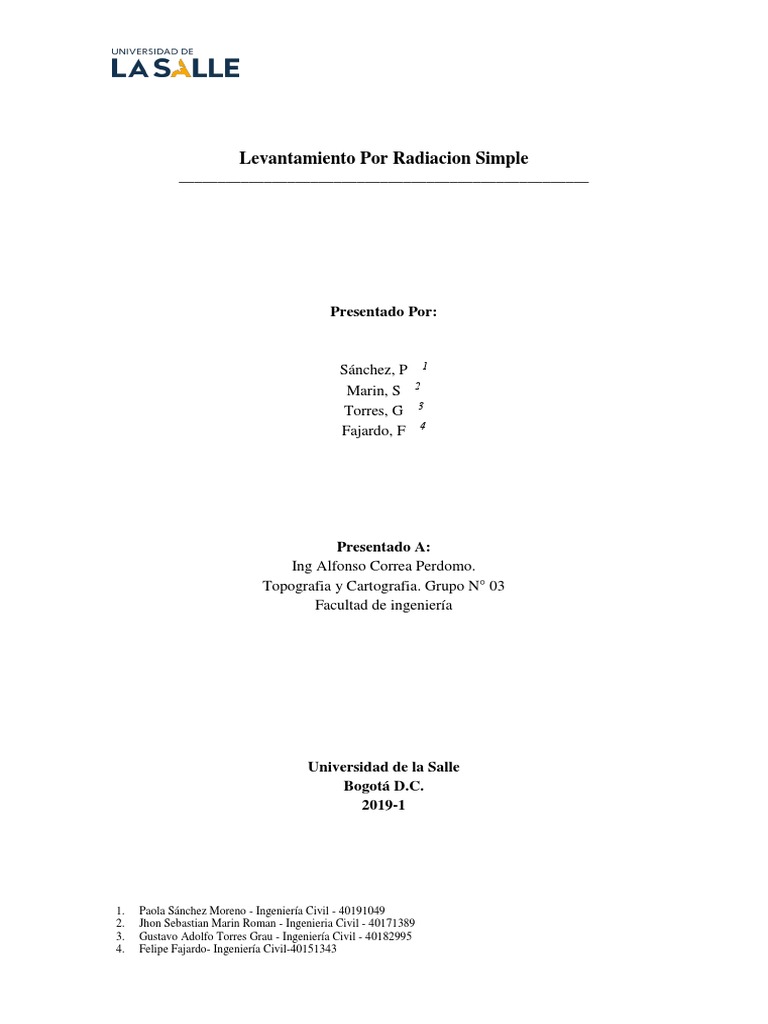

Levantamiento Por Radiacion Simple
_____________________________________________________
Presentado Por:
1
Sánchez, P
2
Marin, S
3
Torres, G
4
Fajardo, F
Presentado A:
Ing Alfonso Correa Perdomo.
Topografia y Cartografia. Grupo N° 03
Facultad de ingeniería
Universidad de la Salle
Bogotá D.C.
2019-1
1. Paola Sánchez Moreno - Ingeniería Civil - 40191049

2. Jhon Sebastian Marin Roman - Ingenieria Civil - 40171389
3. Gustavo Adolfo Torres Grau - Ingeniería Civil - 40182995
4. Felipe Fajardo- Ingeniería Civil-40151343
Resumen
En este informe se muestra la información, datos y resultados obtenidos y calculados a partir
del levantamiento por radiacion simple realizado en el terreno asignado por el profesor. Para
alcanzar los objetivos propuestos se procedió a medir el terreno usando una estación total, en
donde se eligió un punto de armado desde todos los demás puntos a medir fuesen visibles y
medibles.Se midio el angulo respecto a la norte y posteriormente se midieron las distancias y
ángulos de los puntos del perímetro, aunado a ello los ángulos y distancias de los detalles del
terreno tales como: árboles, casetas y escaleras, esto con el fin de poder dibujar el terreno
completo. Los datos obtenidos se consignaron en la libreta de campo, finalmente se volvió a
medir el ángulo del punto de inicio para calcular el margen de error. El área total de terreno es
de ( 2263.7823m). se concluye que este método es eficiente para terreno pequeños, puesto a
que todos los puntos deben ser visible y medibles desde el punto de armado, lo cual sería muy
difícil hacer en un terreno extenso.
Palabras Claves
1. Ángulos: Un ángulo es la abertura que hay entre dos rectas (o segmentos) que se
cortan en un punto llamado vértice.
2. Planimetría: Hace referencia a la representación gráfica sobre el plano horizontal
paralelo al nivel del mar. Donde se miden distancias horizontales, ángulos planos
horizontales.
3. Lindero: Es la línea que separa unas propiedades o heredades de otras. Es el límite o
límites hasta los cuales superficialmente se extiende la finca o el dominio sobre la
misma.
4. Norte asumido o geográfico: Es el que usa la Tierra como eje de giro para el
movimiento de rotación, este no coincide con el Norte Magnético.
5. Azimut: El azimut de una línea es el ángulo horizontal medido en el sentido de las
manecillas del reloj a partir de un meridiano de referencia. Lo más usual es medir el
azimut desde el Norte (sea verdadero, magnético o arbitrario).
6. Estación total: Es un instrumento electro-óptico utilizado en topografía, cuyo
funcionamiento se apoya en la tecnología electrónica. Consiste en la incorporación de
un distanciómetro y un microprocesador a un teodolito electrónico.
7. Rumbo: El rumbo de una línea es el ángulo horizontal agudo (<90°) que forma con un
meridiano de referencia, generalmente se toma como tal una línea Norte-Sur que puede
estar definida por el N geográfico o el N magnético.
8. Levantamiento topográfico: Es el conjunto de operaciones ejecutadas sobre un
terreno con los instrumentos adecuados para poder confeccionar una correcta
representación gráfica o plano.
9. Distancia: Es la separación que existe entre dos puntos sobre la superficie terrestre. En
la topografía, distancia entre dos puntos se entiende que es la distancia horizontal, que,
aunque con frecuencia se miden inclinadas.
10. Terreno: Un terreno es una porción de espacio generalmente plano, de tierra, en el que
no se tiene nada construido, se trata de un área en la que no existe un edificio o algo
que cubra la superficie del mismo.
11. Coordenadas polares: Son un sistema de coordenadas bidimensional en el que cada
punto del plano se determina por una distancia y un ángulo.

Abstract
In this report the information, data and results and calculations are shown from the simple
radiation survey carried out on the land assigned by the teacher. To achieve the proposed
objectives, you can measure the terrain using a total station, where you can choose a point of
assembly from all other points to measure were visible and measurable. and angles of the points
of the perimeter, together with the angles and distances of the details of the terrain, such as
trees, stands and stairs, in order to be able to draw the complete terrain. The data is entered in
the field book, finally the angle of the starting point was re-measured to calculate the margin
of error. The total area of land was ( 2263.7823m). It is concluded that this method is efficient
for the small ones, since all the points must be visible and measurable from the point of view
of assembly, which is very difficult to do in an extensive terrain.
KeyWords:
1. Angle: An angle is the opening between two lines (or segments) that intersect at a point
called vertex.
2. Planimetry: It is the graphic representation on the horizontal plane parallel to sea level.
Where horizontal distances are measured, horizontal plane angles.
3. Lindero: It is the line that separates some properties or estates from others. It is the
limit or limits to which, superficially, the farm extends or the domain over it.
4. North assumed or geographical: It is the one that uses the Earth as axis of rotation for
the movement of rotation, this does not coincide with the Magnetic North.
5. Azimuth: The azimuth of a line in the horizontal angle measured in the clockwise
direction from a reference meridian. The most usual thing is to measure the azimuth
from the North (that is, the real referee or the referee).
6. Total station: It is an electro-optical instrument used in topography, whose operation
relies on electronic technology. It consists of the incorporation of a distance meter and
a microprocessor to an electronic theodolite.
7. Course: The course of a line is the acute horizontal angle (<90 °) that it forms with a
reference meridian, generally it is taken as such a North-South line that can be defined
by the geographic N or the magnetic N.
8. Topographic survey: It is the set of operations executed on a ground with the
appropriate instruments to be able to make a correct graphic or plan representation.
9. Distance: It is the separation that exists between two points on the earth's surface. In
the topography, distance between two points is understood to be the horizontal distance,
although they are often measured inclined.
10. Land: A land is a portion of space generally flat, of land, in which nothing is built, it
is only an area where there is no building or something that covers the surface of it.
11. Polar coordinates: Are a two-dimensional coordinate system in which each point of
the plane is determined by a distance and an angle.
Introducción
El levantamiento topográfico es parte fundamental e indispensable para la realización de
cualquier obra de construcción civil, si bien es cierto para su realización existen diversos
métodos. Uno de los métodos utilizados es el de radiación simple, el cual se caracteriza por su
rapidez y sobre todo es uno de los métodos usados en zonas pequeñas y cuyo relieve sea regular
o bastante llano. Se debe considerar que la zona esté despejada de tal manera que permita
fácilmente las visuales del polígono desde un punto central, el cual deberá estar bien orientado
y debidamente identificado. Tiene la ventaja de ser un método rápido y exacto en su aplicación.

La desventaja es que no es aplicable en zonas extensas ni de relieve sumamente quebrado o
cuando la zona está cubierta de vegetación que no permita visualizar los puntos a levantar.
En esta práctica se llevó a cabo el levantamiento topográfico con radiación simple, se efectuó
toda la parte del trabajo de campo y toma de datos, que permitiera realizar el trabajo de oficina,
para ejecutar esta práctica fueron necesarios los instrumentos topográficos, como lo son la
cartera de campo, estaca de madera, una estación total, un prisma y su bastón, un trípode, un
jalón y una plomada.

Tabla 1: Galería Fotográfica del Terreno Medido
Fuente: Autores
Objetivos
Como objetivo general de la práctica se pretende realizar un levantamiento topográfico por
el método de radiación simple y practicando los métodos de mediciones con cinta. También
se aprende a realizar los cálculos pertinentes que se puedan llegar a necesitar para hacer dicho
levantamiento.
Objetivos Específicos
- Determinar y materializar la estación donde se realizará el levantamiento.
- Determinar el norte.
- Calcular distancias, ángulos, coordenadas y área con base a la información obtenida en
el trabajo de campo
- Realizar el plano correspondiente.
Marco Teórico
Levantamiento topográfico: Los levantamientos topográficos se realizan con el fin de
determinar la configuración del terreno y la posición sobre la superficie de la tierra, de
elementos naturales o instalaciones construidas por el hombre. En un levantamiento

topográfico se toman los datos necesarios para la representación gráfica o elaboración del mapa
del área en estudiada. El levantamiento topográfico se divide en:
● Trabajo de Campo
1. Reconocimiento: Es donde se obtienen los datos informativos del
terreno a trabajar, como lo son, lugar, conocer qué tipo de terreno es
y el grado de dificultad de este, los vecinos, dueños del terreno, se
calcula el tiempo que se gastara en hacer el trabajo. Y los datos
técnicos, que es el esquema del lote teniendo en cuenta linderos, postes,
alcantarillas, y demás elementos que hagan parte del terreno objeto de
medición..
2. Medición: se determina el método que se usará para medir el terreno,
el equipo necesario, armarlo y hacer la respectiva medición del terreno.
Todos los datos obtenidos se escriben en la cartera topográfica.
● Trabajo de Oficina:
1. Cálculos: Se hacen los respectivos cálculos para hallar el área total del
terreno, encontrar sus coordenadas para poder graficarlo.
2. Gráficos: Se hace el plano con los datos y cálculos obtenidos.
Método de radiación: El método de radiación es el método comúnmente empleado en
levantamientos de superficies de mediana y gran extensión, en zonas de topografía accidentada,
con vegetación espesa. Este método se apoya en una poligonal base previamente levantada a
partir de cuyos vértices se hacen radiaciones a fin de determinar la ubicación de los puntos de
relleno y de detalles. Los equipos utilizados para levantamiento por radiación son la estación
total y prisma.

Imagen 1. Metodo de radiacion simple Fuente:https://slideplayer.es/slide/10754839/
Rumbo: El rumbo de una línea es el ángulo horizontal agudo (<90°) que forma con un
meridiano de referencia, generalmente se toma como tal una línea Norte-Sur que puede estar
definida por el N geográfico o el N magnético.
Fuente: Google Fotos
Azimut: El azimut de una línea es el ángulo horizontal medido en el sentido de las manecillas
del reloj a partir de un meridiano de referencia. Lo más usual es medir el azimut desde el Norte
(sea verdadero, magnético o arbitrario), pero a veces se usa el Sur como referencia. Los azimuts
varían desde 0° hasta 360° y no se requiere indicar el cuadrante que ocupa la línea observada.

Fuente: Google Fotos
Coordenadas planas: Son las que resultan de proyectar la superficie del elipsoide sobre un
plano. Los puntos proyectados son designados por la coordenada X(Norte) y Y(Este), medidas
sobre dos ejes perpendiculares, trazados a partir de un origen definido.
Proyecciones: Su objetivo es representar los puntos medidos en la práctica, en el primer
cuadrante del plano. Estas proyecciones se calculan a partir del rumbo o azimut y la distancia,
es decir, se calculan por medio de funciones trigonométricas.
Equipo Usado
Equipo Imagen Descripción
Es utilizado en topografía y cuyo funcionamiento

se apoya en la tecnología electrónica. Consiste en
Estación Total la incorporación de un distanciómetro y un
microprocesador a un teodolito electrónico.
Fuente:
Google Foto

Una estaca es un objeto largo y afilado que se
Estaca clava en el suelo. Tiene muchas aplicaciones,
como demarcador de una sección de terreno.
Fuente: Google Foto
Es un instrumento constituido por una pesa

metálica de plomo (de aluminio, acero, latón, u
otro metal o incluso plástico) en forma de cilindro
o cono dependiendo de su utilidad, el cual en el
centro de su base superior está unido a un hilo (de
nylon generalmente), dicho hilo en su otro
Plomada extremo está unido o no a un objeto metálico ya
sea de forma cilíndrica o cúbica.
Fuente: Google Foto
Jalón
Vara metálica o de madera de 2m de largo por 3
a 4 cm de sección, posee en uno de sus extremos
una punta afilada, esta para una mayor facilidad
en la incrustación en el terreno a trabajar. El jalón
está dividido por colores que varía de rojo y
blanco.
Fuente: Google Foto
Es el soporte para diferentes instrumentos de

medición como niveles, teodolitos o tránsitos y
estaciones totales. Cuenta con tres patas de
Trípode madera o metálicas que son regulables,
permitiendo poder tener un mejor manejo al subir
y bajar las patas, además las patas poseen
terminaciones en regatones de hierro con estribos
para pisar y clavar en el terreno. El plato o mesilla
consta de un tornillo el cual fija el equipo que se
va a utilizar para hacer las mediciones, evitando
Fuente: Google Foto su movimiento.

Es un objeto circular formado por una serie de
cristales que tienen la función de refractar la señal
Prisma EMD emitida por una estación total o teodolito.
Fuente: Google Foto
Se utilizan para el registro de las operaciones de

nivelación de parcelas, lotes o franjas de terreno,
donde se indica la posición relativa de puntos de
igual cota, puntos de quiebre del terreno o de
puntos a distancias fijas medidas desde una línea
Cartera de de referencia y que se utilizan para la
Campo Fuente: Google Foto
representación gráfica de la configuración
(Cartográfica) topográfica o relieve del terreno. Las dos páginas
vienen cuadriculadas.
Tabla 2. Equipo usado en el desarrollo de la práctica

Fuente: Autores
Cálculo: (Ver anexo 1)
Área Total:
147789.243−145252.4608
Área Total= = 2263.7823m
2
Cálculo de perímetro
Distancia Fórmula de perímetro Total

Distancia 1-2 √(𝑁1 − 𝑁2) 2 + (𝑁1 − 𝑁2) 2 22.1m
Distancia 2-3 √(𝑁2 − 𝑁3) 2 + (𝑁2 − 𝑁3) 2 8.54m
Distancia 3-4 √(𝑁3 − 𝑁4) 2 + (𝑁3 − 𝑁4) 2 5.78m
Distancia 4-5 √(𝑁4 − 𝑁5) 2 + (𝑁4 − 𝑁5) 2 2.86m
Distancia 5-6 √(𝑁5 − 𝑁6) 2 + (𝑁5 − 𝑁6) 2 15.75m
Distancia 6-7 √(𝑁6 − 𝑁7) 2 + (𝑁6 − 𝑁7) 2 11.973m
Distancia 7-8 √(𝑁7 − 𝑁8) 2 + (𝑁7 − 𝑁8) 2 14.455m
Distancia 8-9 √(𝑁8 − 𝑁9) 2 + (𝑁8 − 𝑁9) 2 8.98m
Distancia 9-10 √(𝑁9 − 𝑁10) 2 + (𝑁9 − 𝑁10) 2 18.86m
Distancia 10-11 √(𝑁10 − 𝑁11) 2 + (𝑁10 − 𝑁11) 2 10.83m
Distancia 11-12 √(𝑁11 − 𝑁12) 2 + (𝑁11 − 𝑁12) 2 4.41m
Distancia 12-14 √(𝑁12 − 𝑁14) 2 + (𝑁12 − 𝑁14) 2 3.23m
Distancia 14-1 √(𝑁14 − 𝑁1) 2 + (𝑁14 − 𝑁1) 2 5.39m
Sumatoria Perímetro 133.16m
Fórmulas: Se usaron las siguientes fórmulas para el trabajo de oficina.
Para calcular los rumbos (1)
- Cuadrante 1: 𝐴𝐴𝐴𝐴𝐴𝐴 = 𝐴𝐴𝐴𝐴𝐴
- Cuadrante 2: 180 − 𝐴𝐴𝐴𝐴𝐴𝐴 = 𝐴𝐴𝐴𝐴𝐴
- Cuadrante 3: 𝐴𝐴𝐴𝐴𝐴𝐴 − 180 = 𝐴𝐴𝐴𝐴𝐴
- Cuadrante 4: 360 − 𝐴𝐴𝐴𝐴𝐴𝐴 = 𝐴𝐴𝐴𝐴𝐴
Para calcular el Área (2)

Imagen 1. Método de Simpson, para el cálculo del área de un terreno
Fuente: Libro Guía
Para calcular las Proyecciones (3)
- N (+) =𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴 (𝐴) ∗ 𝐴𝐴𝐴(𝐴𝐴𝐴𝐴𝐴)
- S (-) =𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴 (𝐴) ∗ 𝐴𝐴𝐴(𝐴𝐴𝐴𝐴𝐴)
- E (+) = 𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴 (𝐴) ∗ 𝐴𝐴𝐴(𝐴𝐴𝐴𝐴𝐴)
- W (-) = 𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴𝐴 (𝐴) ∗ 𝐴𝐴𝐴(𝐴𝐴𝐴𝐴𝐴)
Para calcular las coordenadas (4)
𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 ± 𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁
Para el Calculo del Perimetro (5)
∑ (𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁 𝑁é𝑁𝑁𝑁𝑁𝑁𝑁)
Para el cálculo de distancias entre vértices (6)
𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 = √((𝑁2 − 𝑁 2 −𝑁 2)
4) + (𝑁 2 4)
Donde: (N) son las coordenadas nortes y (E) las coordenadas este
Para calcular el error de cierre angular (7)
𝑁𝑁𝑁 = ∑ á𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁ó𝑁𝑁𝑁𝑁𝑁 − ∑ á𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁
Para hallar la Escala (8)

𝑁𝑁𝑁𝑁𝑁
𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁 (𝑁) − 𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁 (𝑁)

=
𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁𝑁𝑁 (𝑁)
𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁 (𝑁) − 𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁 (𝑁)

𝑁𝑁𝑁𝑁 =
𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁𝑁 𝑁𝑁𝑁 𝑁𝑁𝑁𝑁𝑁𝑁𝑁 (𝑁)
Carteras y Cuadros de Cálculos: (Ver Anexo 2)
Factores de Error: Se deben contemplar las siguientes fuentes de error que se pueden
cometer al realizar el levantamiento y medir ángulos y distancias.
- Equipos e instrumentos de medida: la estación total con la que se llevó a cabo el
levantamiento del terreno, tiene un margen de error en la precisión de cinco segundos.
- Poca visibilidad de los puntos a medir, por la interrupción visual que generan árboles,
edificios, postes, barandas, etc.
- Error Humano: Este está asociado a:
a) Desnivelación del jalón(baliza).
b) Desnivelación de la estación total.
c) Mal centrado de la estación total.
d) Error de lecturas.
Planos y Gráficos (ver Anexo 3)
Conclusiones
● Al usar el jalón es necesario que se sostenga de la manera correcta, teniendo como
referencia el ojo de pollo (nivelador).
● Es fundamental que desde el lugar en el cual se haga el armado del equipo sean
visibles todos los puntos que hacen parte de la poligonal para no tener complicaciones
a la hora de medirlos.
● El metodo de medicion simple resulta eficiente solo en terrenos pequeños.
● El área total del terreno medido es de 2263.7823m
Bibliografía
[1]. Correa Perdomo, Alfonso. Prácticas de topografía. Bogotá, Colombia.
[2]. Peña Santamaria, Jacinto; Sanz Mendez, Teofilo. 2006. manual de prácticas de
topografía y cartografía. España. Editorial, Universidad de la Rioja, Servicio de
Publicaciones.
[3]. Jiménez Cleves, Gonzalo. 2007. Topografía para ingenieros Civiles. Armenia, Colombia.
Editorial, Universidad de Quindio.
Anexos


Practica 4

Cargado por

Información del documento

Descripción original:

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Practica 4

Cargado por

Copyright:

Formatos disponibles

Levantamiento Por Radiacion Simple

1. Paola Sánchez Moreno - Ingeniería Civil - 40191049

En este informe se muestra la información, datos y resultados obtenidos y calculados a partir

medibles.Se midio el angulo respecto a la norte y posteriormente se midieron las distancias y

completo. Los datos obtenidos se consignaron en la libreta de campo, finalmente se volvió a

difícil hacer en un terreno extenso.

cortan en un punto llamado vértice.

2. Planimetría: Hace referencia a la representación gráfica sobre el plano horizontal

3. Lindero: Es la línea que separa unas propiedades o heredades de otras. Es el límite o

límites hasta los cuales superficialmente se extiende la finca o el dominio sobre la

movimiento de rotación, este no coincide con el Norte Magnético.

5. Azimut: El azimut de una línea es el ángulo horizontal medido en el sentido de las

manecillas del reloj a partir de un meridiano de referencia. Lo más usual es medir el

azimut desde el Norte (sea verdadero, magnético o arbitrario).

6. Estación total: Es un instrumento electro-óptico utilizado en topografía, cuyo

funcionamiento se apoya en la tecnología electrónica. Consiste en la incorporación de

un distanciómetro y un microprocesador a un teodolito electrónico.

estar definida por el N geográfico o el N magnético.

8. Levantamiento topográfico: Es el conjunto de operaciones ejecutadas sobre un

representación gráfica o plano.

aunque con frecuencia se miden inclinadas.

no se tiene nada construido, se trata de un área en la que no existe un edificio o algo

que cubra la superficie del mismo.

11. Coordenadas polares: Son un sistema de coordenadas bidimensional en el que cada

punto del plano se determina por una distancia y un ángulo.

1. Paola Sánchez Moreno - Ingeniería Civil - 40191049

of assembly, which is very difficult to do in an extensive terrain.

Where horizontal distances are measured, horizontal plane angles.

relies on electronic technology. It consists of the incorporation of a distance meter and

a microprocessor to an electronic theodolite.

by the geographic N or the magnetic N.

8. Topographic survey: It is the set of operations executed on a ground with the

appropriate instruments to be able to make a correct graphic or plan representation.

although they are often measured inclined.

the plane is determined by a distance and an angle.

El levantamiento topográfico es parte fundamental e indispensable para la realización de

y debidamente identificado. Tiene la ventaja de ser un método rápido y exacto en su aplicación.

jalón y una plomada.

1. Paola Sánchez Moreno - Ingeniería Civil - 40191049

Como objetivo general de la práctica se pretende realizar un levantamiento topográfico por

- Determinar y materializar la estación donde se realizará el levantamiento.

- Calcular distancias, ángulos, coordenadas y área con base a la información obtenida en

- Realizar el plano correspondiente.

Levantamiento topográfico: Los levantamientos topográficos se realizan con el fin de

determinar la configuración del terreno y la posición sobre la superficie de la tierra, de

elementos naturales o instalaciones construidas por el hombre. En un levantamiento

1. Paola Sánchez Moreno - Ingeniería Civil - 40191049

del área en estudiada. El levantamiento topográfico se divide en:

1. Reconocimiento: Es donde se obtienen los datos informativos del

terreno a trabajar, como lo son, lugar, conocer qué tipo de terreno es

y el grado de dificultad de este, los vecinos, dueños del terreno, se

calcula el tiempo que se gastara en hacer el trabajo. Y los datos

técnicos, que es el esquema del lote teniendo en cuenta linderos, postes,

alcantarillas, y demás elementos que hagan parte del terreno objeto de

2. Medición: se determina el método que se usará para medir el terreno,

el equipo necesario, armarlo y hacer la respectiva medición del terreno.

Todos los datos obtenidos se escriben en la cartera topográfica.

terreno, encontrar sus coordenadas para poder graficarlo.

2. Gráficos: Se hace el plano con los datos y cálculos obtenidos.

Método de radiación: El método de radiación es el método comúnmente empleado en

levantamientos de superficies de mediana y gran extensión, en zonas de topografía accidentada,

1. Paola Sánchez Moreno - Ingeniería Civil - 40191049

definida por el N geográfico o el N magnético.
