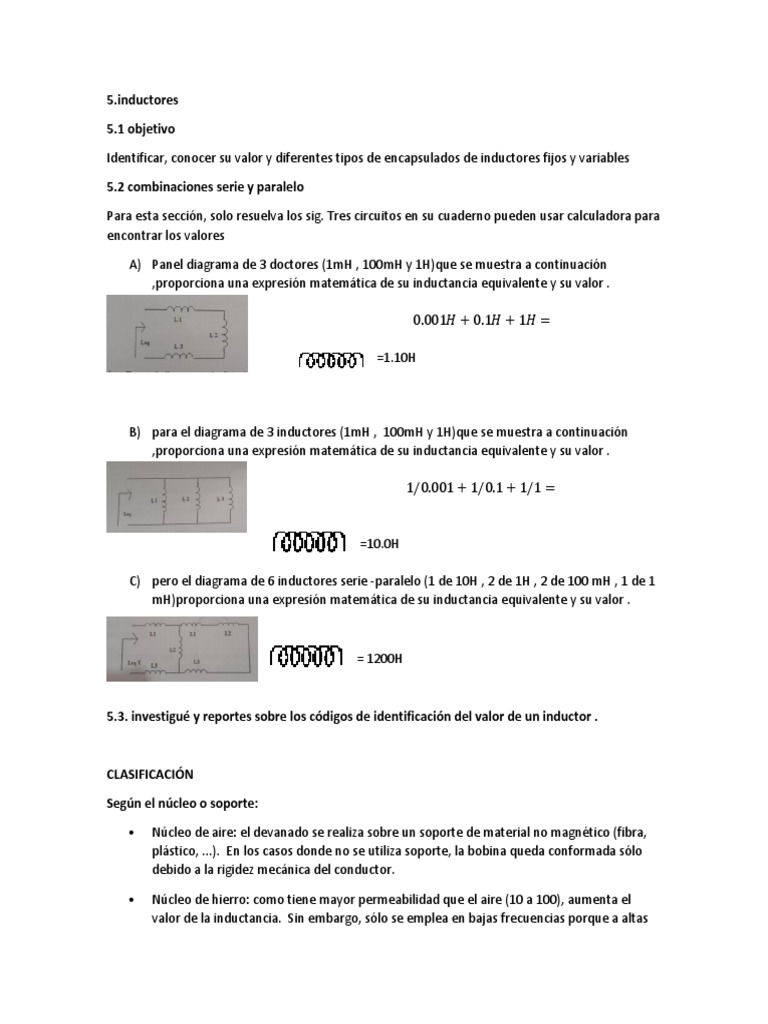

5.

inductores

5.1 objetivo

Identificar, conocer su valor y diferentes tipos de encapsulados de inductores fijos y variables

5.2 combinaciones serie y paralelo

Para esta sección, solo resuelva los sig. Tres circuitos en su cuaderno pueden usar calculadora para
encontrar los valores

A) Panel diagrama de 3 doctores (1mH , 100mH y 1H)que se muestra a continuación

,proporciona una expresión matemática de su inductancia equivalente y su valor .

0.001𝐻 + 0.1𝐻 + 1𝐻 =

=1.10H

B) para el diagrama de 3 inductores (1mH , 100mH y 1H)que se muestra a continuación

,proporciona una expresión matemática de su inductancia equivalente y su valor .

1/0.001 + 1/0.1 + 1/1 =

=10.0H

C) pero el diagrama de 6 inductores serie -paralelo (1 de 10H , 2 de 1H , 2 de 100 mH , 1 de 1

mH)proporciona una expresión matemática de su inductancia equivalente y su valor .

= 1200H

5.3. investigué y reportes sobre los códigos de identificación del valor de un inductor .

CLASIFICACIÓN

Según el núcleo o soporte:

 Núcleo de aire: el devanado se realiza sobre un soporte de material no magnético (fibra,

plástico, ...). En los casos donde no se utiliza soporte, la bobina queda conformada sólo
debido a la rigidez mecánica del conductor.

 Núcleo de hierro: como tiene mayor permeabilidad que el aire (10 a 100), aumenta el
valor de la inductancia. Sin embargo, sólo se emplea en bajas frecuencias porque a altas
 frecuencias las pérdidas son elevadas. Aplicaciones: fuentes de alimentación y
amplificadores de audio.

 Núcleo de ferrita: las ferritas son óxidos de metales magnéticos, de alta permeabilidad (10
a 10000) que además son dieléctricos. Existe una gran variedad en el mercado en función
de la frecuencia de trabajo.

Nota: radiofrecuencia (100kHz a 100GHz) <> audiofrecuencia (20Hz a 20kHz).

Según la forma constructiva:

 Solenoides:

 Toroides:

Según la frecuencia de la corriente aplicada:

 Alta frecuencia: de reducido tamaño y número de espiras

 Baja frecuencia: de mayor tamaño y número de espiras

Según el recubrimiento: -, plástico, resina, metal (apantalladas).

Según la característica de su valor: fijos y ajustables.

Según el tipo de montaje: de inserción y SMD.

En la siguiente tabla se pueden observar los inductores más comunes:

Tipo Formato Valores típicos Aplicaciones

Solenoides:
generales,
núcleo de filtros,
aire 1nH a 15mH
convertidores
núcleo de DC/DC
ferrita

para filtrar
Toroides 1uH a 30mH
transitorios

Encapsulados osciladores y
0.1uH a 1mH
o moldeados filtros
 aplicaciones
Chips 1nH a 1mH
generales

osciladores y
circuitos de
Ajustables 1nH a 7mH RF como
transmisores
y receptores
