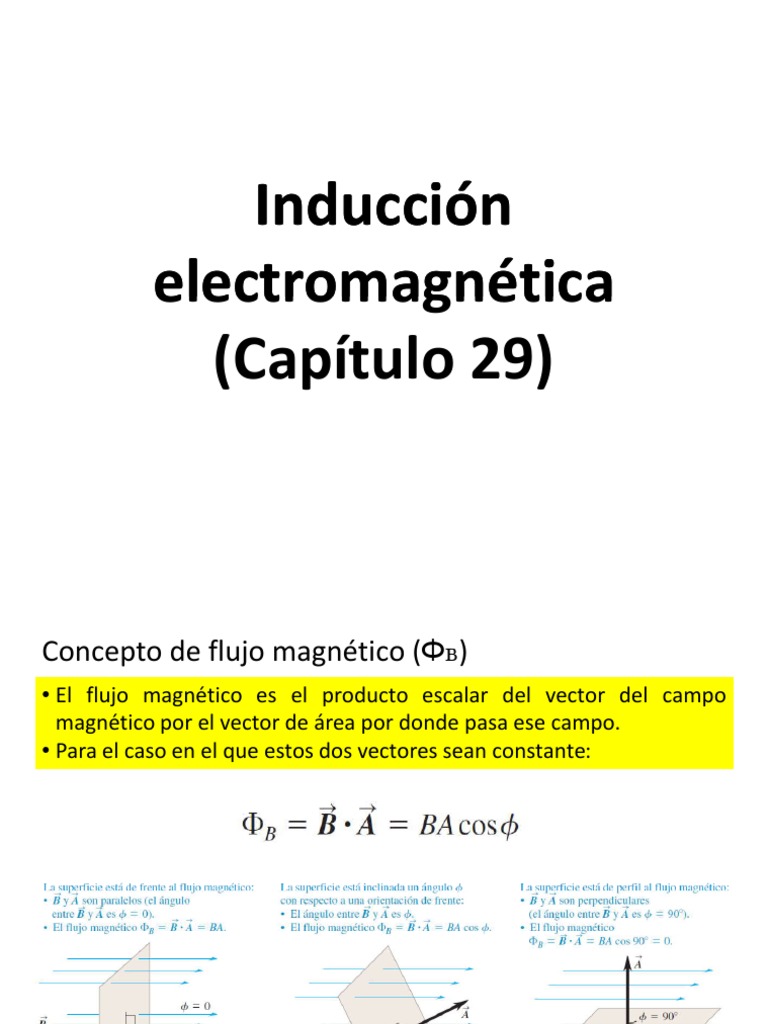

Inducción

electromagnética
(Capítulo 29)
Concepto de flujo magnético (ΦB)
• El flujo magnético es el producto escalar del vector del campo
magnético por el vector de área por donde pasa ese campo.
• Para el caso en el que estos dos vectores sean constante:
Concepto de flujo magnético (ΦB)
• Para el caso en el que el flujo magnético no es constante, se debe
considerar el flujo de un elemento de área dA

• Y luego para obtener el flujo neto

• El flujo magnético se mide en

weber (Wb)
¿Para qué sirve el flujo magnético?
• Este resulta cómodo para la aplicación de la ley de Faraday, que dice:

• Para varias espiras:

Ley de Lenz
• Esta ley resulta útil para encontrar la dirección de la corriente en un
circuito y dice:
R/ 0,444 m
R/
R/
R/
R/
El generador eléctrico
• Este dispositivo transforma la potencia mecánica en potencia eléctrica,
contrario al motor eléctrico anteriormente visto
El generador eléctrico
R/ 17,5 Hz
El campo eléctrico inducido
• De acuerdo a la ley de Faraday
cuando el flujo magnético cambia,
en una espira se produce una fem
(y por ende una corriente).
• Para que se produzca una
corriente necesariamente debe
existir en el conductor un campo
eléctrico (que es el que origina la
fuerza para que las cargas se
muevan).
Inductancia de un solenoide
• La inductancia es la cantidad de flujo magnético por unidad de
corriente en algún componente electromagnético

• Para un solenoide
Autoinductancia
• En un inductor una corriente variable producirá un flujo magnético
variable y según la ley de Lenz (con la de Faraday) se produce un
voltaje inducido opuesto al cambio de corriente.
R/
Circuitos RL
• Considere el circuito de la figura y el interruptor se va a cerrar en A
formando una malla con los componentes εRL

• Se cumple que:
Circuitos RL
• Se resuelve la ecuación para encontrar la función de I en función del
tiempo
Circuitos RL
• Continuación . . .

• Volviendo al circuito, cuando el

tiempo tiende a infinito la
corriente es asintótica con ε/R
(el inductor hace corto en infinito)
Circuitos RL
• ¿Qué pasaría entonces si habiendo
una corriente el circuito cerrado
en A, ahora se cierra en B?
• R/ Ocurre un decaimiento de la
corriente
R/

R/ 0,0576 s
Energía potencial de un inductor
• Combinando la potencia eléctrica con la relación de trabajo-potencia

• Para el caso de un solenoide se puede obtener la densidad de energía

del campo magnético (energía/volumen)
 a) 3,58x106 J/m3 b) 4,22x106 J

29.53 Una estudiante que lleva una anillo de oro de 15.0 g y 0.750 cm de
radio (y una resistencia de 61.9 μΩ y calor específico de c = 129 J/kg °C) en
su dedo mueve el dedo desde una región que tiene un campo magnético de
0.0800 T, apuntando a lo largo de su dedo, hasta una región con campo
magnético cero en 40.0 ms. Como resultado de esta acción, energía térmica
se agrega al anillo debido a la corriente inducida, lo cual eleva la
temperatura del anillo. Calcule dicho incremento en el supuesto de que la
energía producida se usa para elevar la temperatura. -5
R/ a) 4,17x10 °C
