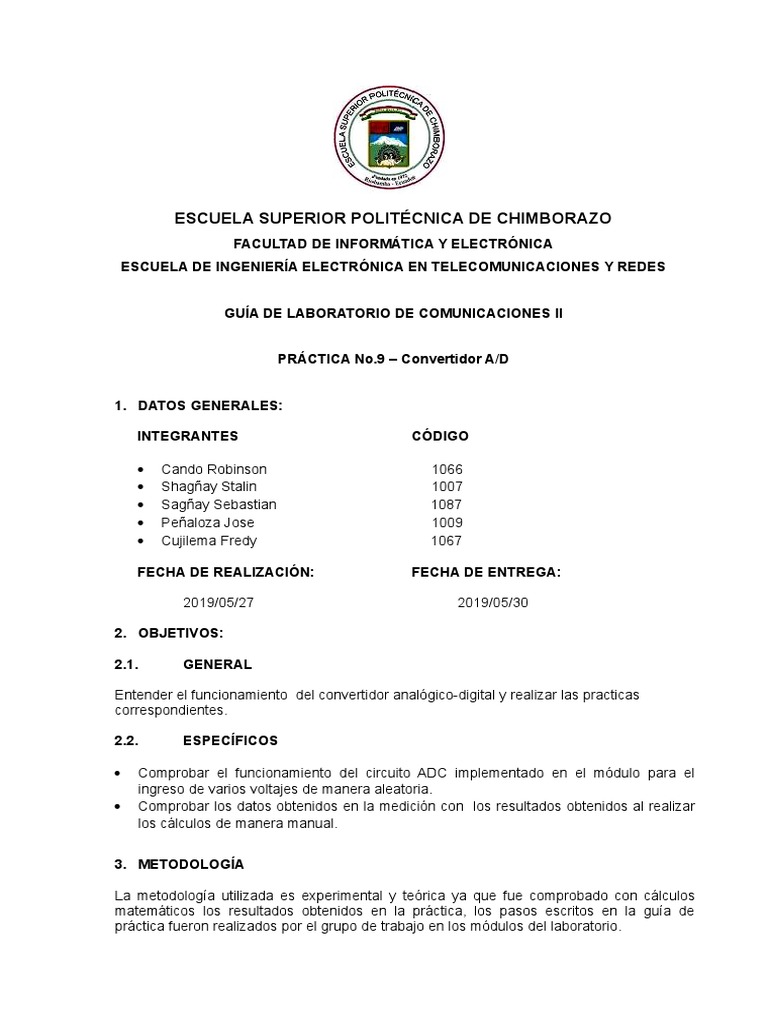

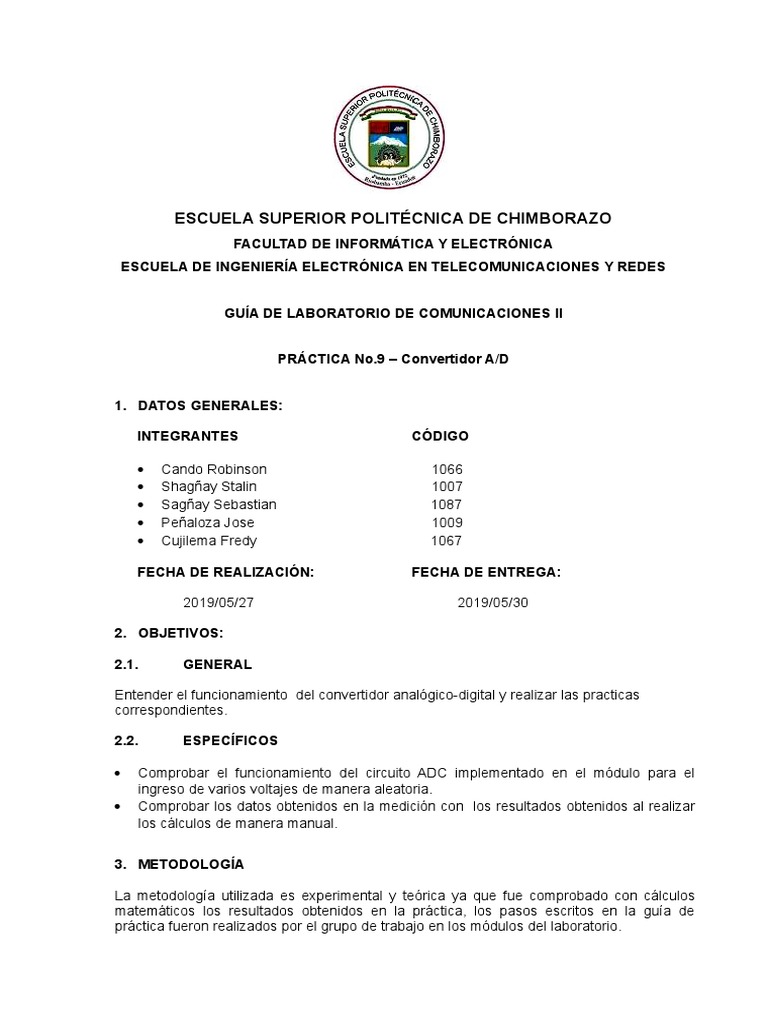

ESCUELA SUPERIOR POLITÉCNICA DE CHIMBORAZO

FACULTAD DE INFORMÁTICA Y ELECTRÓNICA

ESCUELA DE INGENIERÍA ELECTRÓNICA EN TELECOMUNICACIONES Y REDES

GUÍA DE LABORATORIO DE COMUNICACIONES II

PRÁCTICA No.9 – Convertidor A/D

1. DATOS GENERALES:

INTEGRANTES CÓDIGO

 Cando Robinson 1066

 Shagñay Stalin 1007
 Sagñay Sebastian 1087
 Peñaloza Jose 1009
 Cujilema Fredy 1067

FECHA DE REALIZACIÓN: FECHA DE ENTREGA:

2019/05/27 2019/05/30

2. OBJETIVOS:

2.1. GENERAL

Entender el funcionamiento del convertidor analógico-digital y realizar las practicas

correspondientes.

2.2. ESPECÍFICOS

 Comprobar el funcionamiento del circuito ADC implementado en el módulo para el

ingreso de varios voltajes de manera aleatoria.
 Comprobar los datos obtenidos en la medición con los resultados obtenidos al realizar
los cálculos de manera manual.

3. METODOLOGÍA

La metodología utilizada es experimental y teórica ya que fue comprobado con cálculos

matemáticos los resultados obtenidos en la práctica, los pasos escritos en la guía de
práctica fueron realizados por el grupo de trabajo en los módulos del laboratorio.
 4. EQUIPOS Y MATERIALES:

 Modulo KL – 92001
 Modulo KL – 94001
 DMM
 Jumper’s
 Generador de Señales
 Multímetro
 Osciloscopio

5. MARCO TEORICO:

INTRODUCCIÓN

Entre las señales válidas para los sistemas digitales y las señales analógicas que son las que
habitualmente encontramos en la naturaleza es necesario realizar una conversión que permita
comunicar los sistemas digitales con el exterior.

Se trata en este caso de digitalizar una señal de entrada analógica para obtener el valor de la
magnitud de dicha señal expresada mediante una secuencia binaria. Hay una gran cantidad de
diseños, muy variados, de conversores A/D, cuya precisión depende del número de bits de
salida mediante los que digitalizamos la señal.

Análisis de los fundamentos

El convertidor analógico-digital (convertidores ADC o A/D) convierte las mediciones analogías,

que usualmente son voltajes o corrientes continuos, a palabras digitales usadas en
computación, transmisión de datos, procesamiento y almacenamiento de información, y
sistemas de control. Hacemos esta conversión, porque las señales digitales son mejores para
almacenar y depurar (usando una amplia variedad de técnicas de codificación) y son casi libres
de ruido.
El funcionamiento del convertidor de analógico -digital
La Figura 9-1 muestra la característica de transferencia de un ADC de 3-bits idea. El rango de
salida analógico va desde 0 hasta 1 V, es calculado dividiéndolo continuamente en 8 rangos
discretos. Dentro de todos los valores analógicos cada uno da un rango representado por el
mismo código digital, que corresponden al valor nominal de gama media. Por lo tanto, existe
una inexactitud de cuantificación inherente o error de cuantificación de bit menos
significativo (LSB) en el proceso de conversión de analógico a digital. La única manera de
reducir su inexactitud de cuantificación es aumentar el número de bits.

El Q, valor de cuantificación o cuántica, es la más pequeña diferencia analógica que puede ser
resuelto por el ADC. Esto se puede expresar por
 Figura 9-1. Característica dela de transferencia 3bit ADC

donde FS es el rango máximo de la escala, que es igual a ,y es la resolución

determinada por los n bits de salida digital. Por lo tanto cuanto mayor sea el valor de n, mayor
es la resolución. En general, los fabricantes de ADC indican la resolución en la unidad de bits,
por ejemplo, la resolución de ADC0804 es expresado por 8 bits en el manual técnico.
Hay un gran número de diseños de circuitos de convertidores A/D: como de rampa digital,
aproximaciones sucesivas, flash y tipos de rastreo. La aproximación sucesiva es el único tipo
de ADC usado en nuestros experimentos, por lo tanto, introducimos el funcionamiento del ADC
de aproximaciones sucesivas de la siguiente manera.
La Figura 9 muestra el diagrama de bloques ADC de 8 bits de aproximación sucesiva. El
funcionamiento normal procede así. El circuito sample-and-hold (S/H o S&H) se utiliza para
mantener la tensión de entrada analógica Vi, que da un tiempo determinado antes de que
comience la conversión, y la mantienen constante para evitar cualquier cambio durante el
período de conversión. El control lógico establece dar al bit más significativo (MSB) D 7 del
registro a 1, con todos los demás bits a 0. El convertidor digital a analógico (DAC o D/A)
convierte los códigos binarios en una salida analógica V(D) y que se puede evaluar a través de:

La salida DAC V(D) es sólo la mitad de la tensión de referencia V ref. El comparador compara el
V(D) con la entrada analógica Vi. Si Vi <V(D), el 1 permanece en D7. Si Vi> V(D), el 1 se elimina
de D7, y se trata en el siguiente bit más significativo D 6. Así, un 1 se trata en cada bit de las
salidas del registro hasta que al final del proceso se obtiene el equivalente binario de Vi.
 Figura 9-2. Diagrama de bloques de una sucesión aproximada ADC

El ADC0804, este es un pasador 20 en el paquete doble línea, es un niño de 8 bits que

funciona según el principio de aproximaciones sucesivas. Sus principales características
incluyen única fuente de alimentación de 5V, 0V a 5V rango de tensión de entrada
analógica, la disipación de potencia de 15 mW y 100 uS tiempo de conversión. Ya que
la resolución del ADC 0804 es de 8 bits, la entrada analógica es dividir en n o 256
intervalos discretos.
Con tensión de referencia de 5V, cada rango representa 5/256 = 0.01953V. Por lo tanto
el código de salida digital 00000000 (00H) corresponde a un voltaje analógico de
entrada de 0.00V y 11111111 (FFH) representa 4.9805V. El error no ajustado por
Contiene gran escala, offset y los errores de no linealidad, es +/- 1LSB o 0.01953V

Figura 9-3. Configuración de pines ADC 0804

El diagrama de conexión de ADC0804 se muestra en la figura. 9-3. cuando los datos se

va a leer desde el puerto de salida D0-D7, la combinación de ambos CS y RD siendo
baja permitirá la salida 3-pestillos de estado para proporcionar las salidas digitales de 8
bits.
Cualquiera de CS o RD se ilumina, las salidas D0 a D7 estará flotando. El convertidor
ADC0904 se inicia por tener CS y WR simultáneamente bajo.
Se reajusta el registro de 8 bits. WR cuando va al alta, el convertidor inicia el proceso de
conversión. El CLK IN es el pin de entrada de impulsos de reloj cuya frecuencia puede
ser de 100 a 800 Khz. el pasador INTR permanece alta durante la conversión y hará
una transición de alto a bajo si se completa la conversión.
La tensión analógica de entrada diferente se aplica a los pines Vin (+) y Vin (-). Si se
desea una sola entrada final, el Vin (+) debe ser conectado a tierra. El AGND será la
tierra por señal analógica y la DGND es para la señal digital. Observe que la diferencia
de voltaje es o bien un medio del voltaje que se aplica a la patilla VCC, o es igual a la
tensión que es forzado externamente en el pin Vref/2.
 Figura 9-4. Generador interno de la señal de reloj de ADC0804

El reloj para el ADC0804 se puede derivar de una fuente externa conectada a CLK IN o
una red RC externa se puede añadir para proporcionar autosincronizable. Como RC
muestra está conectado a los pines CLK R (pin 19) y CLK (pin 4) para proporcionar el
reloj para el ADC. La frecuencia de reloj se puede encontrar

Frecuencia CLK =1/1.1RC

Fig 9-5 muestra un convertidor de analógico a digital con el ADC0804. La señal de

entrada analógica está conectada a Vin (+) de entrada y la amplitud es controlado por el
VR2. Otra entrada Vin (-) está conectada en tierra. La tensión de referencia a la Vref / 2
(pin 9) es proporcionado por + 5V con el divisor de tensión que contiene R1, R2 y VR1,
la combinación de C1 y R3 determina la frecuencia de reloj. El CS (pin 1) y RD (pin 2)
se conectar directamente a tierra para permitir a la ADC. Por conveniencia, el WR (pin
3) ADC INTR (pin 5) están cableados para cambiar SW, para simular la señal de control
en el experimento tarde.

Figura 9-5. Circuito ADC0804

Convertidor Digital Analógico ADC0809

El ADC0809 está constituido por 28 pines es un ADC de 8 bits que aplica operaciones
sucesivas con 8 canales multiplexados. Esta opera con un voltaje de 5V en un rango de
0 a 5V una entrada analógica de este rango y 15mW de disipación de energía. El
ADC0809 contiene 8 entradas analógicas debidas para 8 canales multiplexados. Desde
la resolución de ADC0809 está 8 bits, la entrada analógica es dividida entre 2^8=256
rangos discretos. Con 5V como voltaje de referencia, cada intervalo representa
5V/256=0.1953V. Por lo tanto el código de salida digital 00000000 (00H) corresponde a
un voltaje analógico de entrada de 0.00V y 11111111 (FFH) representa 4.9805V. El error
no ajustado por Contiene gran escala, offset y los errores de no linealidad, es +/- 1LSB
o 0.01953V. El reloj, 10 KHz a 1280Khz es requerido para el operar el control del
ADC080.

La figura 9-6 muestra el diagrama de conexión del ADC0809. Prendedores 5,4,3,2,1,28

y 26 son las entradas analógicas IN, a IN0, y prendedores 21, 20, 19, 18, 8, 15, 14, 17,
son salidas digitales D7 a D0, respectivamente. Pin 10 es entrada CLK. En la práctica la
potencia de entrada Vcc (pin 11) y la entrada de tensión de referencia Vref (+) (pin 12)
ser atados juntos por conveniencia. Observe que acuerdo reducirá la exactitud de la
ADC si la fuente de alimentación tiene una mala estabilidad. Cualquier canal en la
entrada particular es seleccione mediante el control de los estados de las entradas de
dirección de decodificador ADDA (pin 25), ADDA (pin 24). y ADDC (pin 23), por ejemplo,
los Estados 000 a las entradas de ADDA, ADB y ADDC seleccionar el canal de entrada
analógica IN0.

Figura 9-6. Configuración de pines ADC 0809

El ADC0809 se ha diseñado para interactuar directamente con un microprocesador o

sistema. La capacidad de salida 3 del estado de la ADC0809 elimina la necesidad de un
dispositivo periférico. Las líneas de control START; EOC, la OE y ALE generalmente se
conectan a las líneas de autobuses de control estándar de la CPU. A través de estas
líneas de control, la, el ADC0809 puede comunicarse fácilmente con la CPU para
transferir datos entre ellos. Tan pronto como el ADC0809 ha completado la conversión,
la señal de EOC está habilitada para interrumpir la CPU. Cuando la CPU está lista para
recibir datos de las salidas digitales, la CPU permite a la señal de la OE y lee los datos
digitales y luego, por supuesto, si se utilizan múltiples canales, las entradas del
codificador por dirección deben seleccionarse durante el ciclo de reinicio.

Figura 9-7. Circuito ADC0809

 Un circuito ADC práctica con el ADC0809 se muestra en la fig. 9-7. El pasador de EOC
se conecta directamente a la clavija de START. Esto utiliza la EDC salida de la señal
para iniciar el ADC0809. Los impulsos de reloj tal como se aplican a los pines ALE y
CLK para controlar la operación de ADC. La magnitud de la tensión analógica a IN =
entrada se controla ajustando el VR1, mientras que los de otros insumos (IN0 a IN7)
están determinados por el circuito divisor de tensión (R1 a R7). Las entradas de los
canales analógicos son de selección por los estados de SW1, SW1 y SW3. La pantalla
LED indica los estados de las salidas digitales.

6. PROCEDIMIENTO:

ADC0804 A/D CONVERTER

1. Busque circuito ADC0804 en Módulo KL-94001. Encienda la fuente de

alimentación.
2. Con DVM, mida la tensión en la entrada Vref / 2 (pin 9) y poco a poco ajustar el
VR1 hasta que la tensión medida alcanza 2.5V. Esto ajusta la tensión analógica de
entrada ADC0804 de 0V a 5V.
3. Mida la entrada analógica (pin 6) y poco a poco ajustar el VR2 hasta que la tensión
medida alcanza 0V.
4. Inserte el enchufe de conexión de J1. Esto mantendrá las salidas digitales.
Observar estados de visualización LED y registrar los resultados de la Tabla 9-1.
5. Retire el enchufe de conexión de J1. La salida digital variará con el cambio de la
entrada analógica.
6. Ajustar cuidadosamente el VR2 para obtener otras tensiones de entrada analógica
que figuran en la Tabla 9-1. y repita los pasos 4 y 5 Tabla Completa 9-1

ADC0809 A/D CONVERTER

1. Busque el circuito ADC0809 Convertidor Analogo a Digital en el Módulo KL-94001.

Encienda la fuente de alimentación.
2. Conecte una señal cuadrada a 120KHz, 2.5V con 2.5V de salida (alta=5v, baja=0V)
a la entrada del reloj (CLK)
3. Ajuste los interruptores SW3, SW2 Y SW1 a la posición GND. La señal analógica
llegará al puerto de entrada IN0
4. Ajustar cuidadosamente la Vr1 para obtener tensión analógica individuo que
aparece en la tabla 9-2
5. Observar estados de visualización LED para cada entrada analógica y registrar los
resultados en la tabla 9-2
6. Calcular la tensión de entrada en los puertos de entrada IN1 A IN7 y registrar los
resultados en la tabla 9-2
7. Ajuste las posiciones de los interruptores SW3, SW2 SW1 y que aparece en la
tabla 9-3 para asignar un puerto de entrada(IN1 a IN7) como la entrada analógica
cada vez
8. Observar estados de visualización LED y registrar los resultados en la tabla 9-2

TABLA 9-1
Voltaje Análogo Salida Digital
de Entrada (V) Valor Calculado Valor Medido
Binario Hexadecimal Binario Hexadecimal
0.0 00000000 0 00000000 0
0.5 00011001 19 00011001 19
1.0 00110011 33 00110101 35
1.5 01001100 4C 01001101 4D
2.0 01100110 66 01100110 66
2.5 10000000 80 10000000 80
3.0 10011001 99 10011001 99
3.5 10110011 B3 10110101 B5
4.0 11001100 CC 11001101 CD
4.5 11100110 E6 11100110 E6
5.0 11111111 FF 11111111 FF

TABLA 9-2

Voltaje Análogo Salida Digital

de Entrada (V) Valor Calculado Valor Medido
Binario Hexadecimal Binario Hexadecimal
0.0 00000000 0 00000000 0
0.5 00010000 10 00001110 E
1.0 00011110 1E 00011101 1D
1.5 01010000 50 01001101 4D
2.0 01101001 69 01100111 67
2.5 10000000 80 10000000 80
3.0 10011011 9B 10011010 9A
3.5 10110100 B4 10110011 B3
4.0 11001111 CF 11001101 CD
4.5 11101010 EA 11101001 E9
5.0 11111111 FF 11111111 FF

TABLA 9-3

Entrada Analógica Salida Digital

SW3 SW2 SW1 (Valor calculado) (Valor medido)

Puerto de Voltaje Binario Hexadecimal

Entrada
GND GND +5V IN1 11011011 DB
GND +5V GND IN2 10110101 B5
GND +5V +5V IN3 10010000 90
+5V GND GND IN4 11101101 ED
+5V GND +5V IN5 11001001 C9
+5V +5V GND IN6 10100101 A5
+5V +5V +5V IN7 10000001 81

7. CONCLUSIONES Y RECOMENDACIONES:

CONCLUSIONES
  Se encontraron los valores de la conversión de la forma explicada en el procedimiento
de la práctica, ya que al ingresar un valor de voltaje dado se observaba la salida con la
ayuda de diodos prendidos los cuales tomaban un valor de apagado (0), prendido (1).
 Las distintas técnicas descritas en la práctica muestran las ventajas y características del
componente, lo cual permite la selección del mismo dependiendo de la utilización y el
modo de trabajo.
 Todo convertidor ADC debe procurar que el conjunto de bit obtenidos a la salida sea un
reflejo lo más exacto posible del valor analógico correspondiente.
 Se usan un gran número de métodos para convertir señales analógicas a la forma
digital, los que más usados son: Rampa de escalera, aproximaciones sucesivas,
paralelo (flash), doble rampa, voltaje a frecuencia, tipo serie etc.
 Cada convertidor posee sus propias características y parámetros que lo definen. Estos
parámetros y medidas se toman con respecto a curvas ideales de transmisión es decir
cuando más se ajuste su funcionamiento a estas curvas, más preciso será.

RECOMENDACIONES

 Leer previamente la práctica a realizar para familiarizarnos con los circuitos integrados
convertidores que manipularemos en laboratorio.

 Comprobar el voltaje requerido con el multímetro antes de conectar al circuito.

8. BIBLIOGRAFÍA:

 COUCH, LEON W., Sistemas de Comunicación Digitales y Analógicos, 7ma ed.,

PRENTICE HALL.
 http://wsdetcp.upct.es/Personal/JZapata/labelec09.pdf
 http://www.digchip.com/datasheets/parts/datasheet/321/ADC0809-pdf.php

CUESTIONARIO

1. Comenta sobre la función de R3 y C1 en el circuito ADC0804 ADC de la fig 9-5

La función de R3 y C1 es explícitamente para proporcionar una frecuencia al reloj del

ADC. La frecuencia de reloj se puede encontrar.

Frecuencia CLK =1/1.1R3C1

2. Comenta sobre la función de los Switches SW1, SW2, SW3 en el circuito

ADC0809 ADC de la fig 9-7

Las combinaciones de estos switch habilitaban el puerto de entrada analógico

siendo el switch 1 el menos significativo y el switch 3 el mas significativo.
3. Nombra el error no ajustado de ADC0804

Se aplica los siguientes parámetros

Vref=5VDC, fclk=640KHz

ADC0804: Total Unadjusted Error VREF/2=2.500 VDC Max ±1 LSB

4. Nombra el error no ajustado de ADC 00809

Se aplica los siguientes parámetros

Vclk=5VDC, fclk=640KHz, Vref(−)=GND, TMIN≤TA≤TMAX

ADC0809 Total Unadjusted Error, 0˚C to 70˚C TMIN to TMAX, ±1 LSB, ±11⁄4 LSB
 CAPITULO 10
CONVERTIDORES DIGITAL\ANALÓGICO

OBJETIVOS

1. comprender la operación de un convertidor digital-analógico.

2. Comprender la operación del DAC0800.
3. Aprender a generar salidas unipolares y bipolares usando el DACO800.

MARCO TEÓRICO

El Convertidor Digital-Analógico (DAC o convertidor de D/A) por sus siglas en ingles es usado en
la transmisión de señales digitales de datos transmitidos, almacenados en el dispositivo multimedia o de
resultados de computación para ser devueltos en su forma analógica para el control de algún sistema o
para nuevos procesos analógicos.

Operación del DAC

En pocas palabras los DAC son dispositivos por medio de los cuales los sistemas digitales se
comunican con el mundo exterior. Un DAC convierte entradas de estados digitales a corrientes o voltajes
analógicas de salida. El símbolo esquemático de un DAC de cuatro bits se muestra en la figura Fig. 10-
1(a).

Las entradas digitales, D3, D2, D1 y D0 son usualmente controladas por el registro de salida de un
sistema digital. En la Fig. 10-1 (b) muestra la tabla de verdad de un DAC de 4-bits. Cada palabra digital en
la entrada produce un solo valor analógico discreto en la salida. Para la salida se producen 16 valores
diferentes de voltaje incluyendo el cero y cada uno de ellos tiene una correspondencia uno a uno con cada
entrada.

Fig. 10-2 Diagrama de bloques de un DAC

La figura 10-2 muestra el diagrama a bloques de un DAC. El DAC incluye una fuente de voltaje de
referencia de alta precisión, interruptores controlados digitalmente, una red de resistencias y un
amplificador operacional. Cada resistencia de la red está conectada a un interruptor digitalmente
controlado, el cual conecta a dicha resistencia al voltaje de referencia V rf.

El otro extremo de cada resistencia se conecta al punto del amplificador operacional. Los estados
de las entradas digitales determinan el estado de los interruptores y entonces el OPAMP se encarga de
convertir la corriente de salida Iout del DAC en un voltaje de salida Vout.

La red de resistencia es el principal componente del circuito del DAC. Existen dos tipos populares:
de resistencias ponderadas y de escalera R-2R. La red de resistencias ponderadas basa su
funcionamiento del hecho de que cada valor de resistencia sumada es inversamente proporcional al peso
del bit activado en la serie de interruptores.

El método de resistencias ponderadas tiene la ventaja de la simplicidad y de su alta velocidad de

respuesta. La dificultad surge al querer implementar convertidores de alta resolución ya que al incrementar
el número de bits se incremente el valor requerido de las resistencias y usar resistencias de un gran valor
trae consigo problemas con la temperatura, la estabilidad y con la velocidad de conmutación.

Si las resistencias tuvieran que ser manufacturadas en forma de circuito integrado, la construcción
de un DAC de alta resolución resultaría totalmente impráctico. La ventaja del método de escalera R-2R es
que solamente se requieren dos valores de resistencias (R y 2R) consiguiendo con esto dispositivos
mucho más pequeños y mucho más fácil de construir y de manejar.
 La Fig. 10-3 muestra un DAC tipo escalera R-2R de 4 bits. La red de resistencias consiste en una
serie de resistencias de valor R conectadas con otras resistencias de control de valor 2R, observe que la
configuración de escalera R-2R revela que en cualquiera de los puntos A, B, C, D la resistencia mirando
hacia la derecha es de 2R; por lo tanto, la entrada de referencia a la escalera tiene una resistencia R. De
acuerdo a esta propiedad, la corriente de salida pude ser hallada de la siguiente manera.

D3, D2, D1 y D0 pueden tener un valor lógico de "1" o "O" y depende de la posición de los
interruptores.

Peso de la entrada

Para un DAC cada bit de entrada digital tiene su propio peso el cual es el valor de la salida
analógica cuando dicho bit está en uno. Considere al DAC de 4 bits de la figura 10-1(a). Si D0=1 y
D1=D2=D3=0 el valor de la salida analógica será de un volt, este es el peso de D0. De la misma forma, los
pesos de D1, D2 y D3 son 2V, 4V y 8V, respectivamente. Para obtener la salida analógica resultante se
suman los valores individuales de forma ascendente. Por ejemplo, la salida analógica resultante para una
entrada digital de 0111, será la suma de los voltajes 4V+2V+1V=7V.

Resolución y valor de escalón

La resolución del DAC se define como la más pequeña diferencia de la salida analógica cuando la
entrada digital cambia una unidad. Esta es usualmente el peso del bit menos significativo LSB.
Refiriéndonos una vez más a la figura 10-b, el voltaje de salida V out se incrementa en un volt por cada
conteo unitario de la entrada digital por lo tanto la resolución de dicho DAC es de 1V.

La resolución también se llama algunas veces valor del escalón o peso de escalón. Considere la
rampa tipo escalera para un DAC mostrado en Fig. 10-4. El voltaje de salida aumente en 1 V por cada
conteo unitario en la entrada digital. La diferencia en la salida entre escalones, llamada peso de escalón o
valor de escalón, es exactamente de 1V.

Convertidor analógico DAC 0800

El DAC 0800 es un DAC de 8-bits barato que incluye una fuente de V ref, una red de resistencias
R2R e interruptores transistorizados. La figura 10-5 muestra la configuración de pines del DAC 0800
monolítico.
 Fig.10-5 Configuración de pines para DAC 0800

Los requerimientos de alimentación del DAC 0800 son de ±4.5V a ±18V. La disipación de potencia
es de 33mW con una alimentación de ±5V. y cuenta con un tiempo de asentamiento de aproximadamente
85ns. Con las corrientes complementarias en la salida I out (pin 4) e Iout (pin 2), el DAC 0800 puede ser
usado en configuración de salida unipolar o bipolar.

La Fig. 10-6 muestra al DAC 0800 con salida unipolar utilizando un uA741. El pin V ref(-) se aterriza
a través de la resistencia R2. La fuente positiva de +5V se aplica al V ref (+) por medio del resistor en serie
R1. Por lo tanto la corriente de referencia fluyendo a través de R1 se puede encontrar mediante:

(10-1)

Fig.10-6 DAC0800 con voltaje de salida unipolar

Esta Iout, es la que fluye a la salida del convertidor, y será entonces convertida en el voltaje de salida
por el uA741. El voltaje de salida V out puede ser dado por:
 (10-3)

El DAC 0800 con voltaje de salida bipolar se muestra en la figura Fig. 10-7. el pin Iout se conecta a
la entrada no inversora del uA741 en lugar de conectarse a tierra como en la figura 10-6 con esto se logra
que el uA741 se encuentre en configuración de diferenciador básico, con lo cual el Vout se encuentra por:
(10-4)

donde Iout e Iout son corrientes de salida complementarios. Por definición, la corriente a plena escala
puede ser expresada como IFS=Iout+Iout y por consiguiente

(10-5)

Fig.10-7 DAC0800 con salida de voltaje bipolar

Sustituyendo la ecuación. (10-5) en la ecuación (10-4) obtenemos

(10-6)

EQUIPO REQUERIDO

1 -Módulo KL-92001
1 -Módulo KL-93005
1-VOM

Experimento 10-1 DAC0800 CON SALIDA DE VOLTAJE UNIPOLAR

1.- Localice el circuito del DAC0800 con salida de voltaje unipolar en el módulo KL-93005. Inserte el
conector en J1para conectar la salida Iout del DAC0800 pin a la entrada del uA741 (pin 2).

2.- Calcule y anote el valor escalón en la tabla 10-1.

3.- Ponga los interruptores del D0 al D7 a las posiciones 0000 0000.

(“0" = GND; " 1" = +5 V)

4.- Usando las ecs. (10-2) y (10-3), calcule y anote la corriente de salida I out y el Vout en la tabla 10-1.

5.- Remueva el conector J1. mida la corriente de salida conectando el VOM en medio del DAC0800 y del
uA741 anote sus resultados en la tabla 10-

6.- Remueva el VOM y reinserte el conector en J1. mida el voltaje de salida en la salida del uA741 (O/P)
usando el voltímetro y anote sus resultados la tabla 10-1.
7.- Siguiendo los códigos de las digitales listados en la tabla 10-1, cambie los interruptores D7 al D0 y
repetir pasos 5 y 6 secuencial mente. Tome nota de los resultados en la tabla 10-1.

Experimento 10-2 DAC0800 con salida de voltaje bipolar.

1.- Localice el circuito del DAC0800 con salida de voltaje bipolar en el módulo KL-93005. Inserte los
conectores en J1 y J2.

2.- Calcule y anota el valor del escalón en la tabla 10-2.

3.- Ponga los interruptores D0 al D7 en las posiciones 0000 0000.

(”0” = GND; “1”. = +5 V)

4.-Usando las ecus. (10-2) y (10-6). Calcule y anote los valores de V out en la tabla 10-2.

5.- Usando el VOM, mida el voltaje de salida V out y anote sus resultados en la tabla 10-2.

6.- Remueva el conector J1. Mida la corriente de salida I out conectando el amperímetro en J1 y anote sus
resultados en la tabla10-2.

7.- Remueva el conector J2 e insértelo en J1. Mida la corriente de salida I out conectando el amperímetro en
J2 y anote sus resultados en la tabla 10-2.

8.- Calcule el valor de Iout+Iout y anote su resultado en la tabla 10-2.

9. Siguiendo los códigos digitales listados en la tabla 10-2, cambie los interruptores del D7 al D0 y repita
los pasos del 5 al 8 secuencial mente. Anote los resultados en la tabla 10-2.

Entrada digital salida analógica

V out I out
D7 D 6 D 5 D 4 D 3 D 2 D 1 D 0 Calculado Medido Calculado
0 0 0 0 0 0 0 0 0V 0V 0 mA
 0 0 0 0 0 0 0 1 19.53125 mV 174.3 mV 4.1556 uA
0 0 0 0 0 0 1 0 39.0625 mV 157.4 mV 8.3112 uA
0 0 0 0 0 1 0 0 78.125 mV 123.1 mV 16.6223 uA
0 0 0 0 1 0 0 0 156.25 mV 53.9 mV 33.2447 uA
0 0 0 1 0 0 0 0 312.5 mV 83.7 mV 66.4894 uA
0 0 1 0 0 0 0 0 625 mV 3757 mV 132.9787 uA
0 1 0 0 0 0 0 0 1.25 V 906 mV 265.9575 uA
1 0 0 0 0 0 0 0 2.5NV 2V 531.9149 uA
1 1 1 1 1 1 1 1 4.98046 4.18 V 1.0597 mA

Voltaje en V
Corriente en mA

Entrada digital salida analógica

Calculado Valor Medido
D7 D6 D5 D4 D3 D2D1D0 Vout Vout Iout Iout Iout+Iout
0 0 0 0 0 0 0 0 -5.0384 V -5.03 V 1 µA 1073 µA 1074 µA
0 0 0 0 0 0 0 1 -5.0008 V -4.99 V 5 µA 1069 µA 1074 µA
0 0 0 0 0 0 1 0 -4.9585 V -4.96 V 9 µA 1064 µA 1073 µA
0 0 0 0 0 1 0 0 -4.8833 V -4.88 V 17 µA 1056 µA 1073 µA
0 0 0 0 1 0 0 0 -4.7235 V -4.72 V 34 µA 1039 µA 1073 µA
0 0 0 1 0 0 0 0 -4.4086 V -4.40 V 67 µA 1005 µA 1072 µA
0 0 1 0 0 0 0 0 -3.7788 V -3.78 V 134 µA 938 µA 1072 µA
0 1 0 0 0 0 0 0 -2.5004 V -2.5 V 270 µA 802 µA 1072 µA
1 0 0 0 0 0 0 0 0.0188 V 0.1 V 538 µA 534 µA 1072 µA
1 1 1 1 1 1 1 1 5.0337 V 5.01 V 1072 µA 1 µA 1073 µA

Voltaje en V
Corriente en mA

CUESTIONARIO.

1.-En la Fig. 10-6, si las entradas digitales son 01101010, calcule el voltaje de salida por
el peso del bit.

2.-Desde el punto de vista del tamaño de escalón o del rango de salida, compare la salida
unipolar con la salida bipolar.
3.-De acuerdo con los resultados de la tabla 10-2 comente la relación existente entre Iout
y I out
De acuerdo a la tabla 10-2 los valores cálculos se encuentran en los valores de micro amperes (µA)
hasta llegar a los mili amperes (mA), y en el valor medido la medición se da desde los (mA) hasta llegar a
un volt se puede notar como lo calculado y lo medido en ocasiones suelen variar.
 CONCLUSIÓN

En esta práctica el proceso fue inverso de conversión en comparación con la anterior práctica,
teniendo los valores digitales, se convierten en señales analógicas, cuyos valores dependen de la
combinación binaria de entrada. De acuerdo a la combinación que se fue introduciendo y obteniendo a la
salida un voltaje. Los sistemas ADC y DAC son necesarios cuando se realiza procesamiento digital de
señales, permiten el enlace entre ambos espacios, del analógico y el digital. Son muy utilizados en
sistemas de instrumentación y adquisición de datos. Cada convertidor posee su propia característica y
parámetros que lo definen. Estos parámetros y medidas se toman con respecto a curvas ideales de
transferencia, o sea, cuando más se ajuste un determinado modelo en su funcionamiento a estas curvas,
más preciso será para obtener un buen funcionamiento de cada convertidor, hay que tomar en cuenta que
los parámetros que aporta el fabricante de cada dispositivo y las condiciones de trabajo en que fueron
medidas, tomaran mucha variación al utilizarlos.
