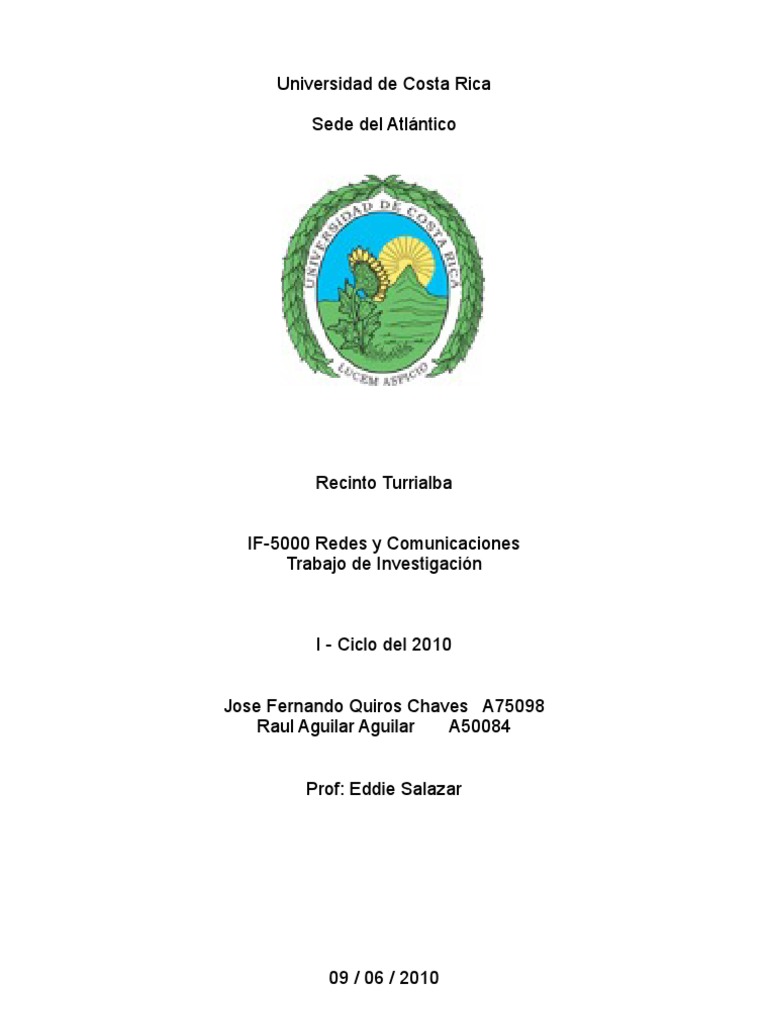

Universidad de Costa Rica

Sede del Atlántico

Recinto Turrialba

IF-5000 Redes y Comunicaciones

Trabajo de Investigación

I - Ciclo del 2010

Jose Fernando Quiros Chaves A75098

Raul Aguilar Aguilar A50084

Prof: Eddie Salazar

09 / 06 / 2010
Cable Módem vs ADSL
Cable Módem

¿Que es Cable Modem?

Un cable módem es un tipo especial de módem diseñado para modular la señal de datos
sobre una infraestructura de televisión por cable. El término Internet por cable (o
simplemente cable) se refiere a la distribución de un servicio de conectividad a Internet
sobre esta infraestructura de telecomunicaciones. Los cable modems se utilizan
principalmente para distribuir el acceso a Internet de banda ancha, aprovechando el
ancho de banda que no se utiliza en la red de TV por cable.
Este acceso se realiza a través de una conexión que combina una red de fibra óptica
general y un tramo de cable coaxial que va hasta nuestros domicilios y oficinas. A través
de esta red, se puede hablar por teléfono, navegar por Internet y ver la televisión de forma
simultánea.
Los abonados de un mismo vecindario comparten el ancho de banda proporcionado por
una única línea de cable coaxial. Por lo tanto, la velocidad de conexión puede variar
dependiendo de cuanta gente este usando el servicio al mismo tiempo.
El acceso de banda ancha a Internet usando el cable modem ofrece tanto la capacidad de
estar siempre conectado con gran velocidad. Con este servicio, los usuarios nunca tienen
que conectarse usando las líneas telefónicas. Las velocidades de este servicio varían y
dependen del tipo de módem empleado, de la estructura de la red de cable y del tráfico
que se esté cursando en cada momento.

Figura 1. Concepto General de la

Tecnologia de Internet por Cable
Funcionamiento.

Señal de TV.

A cada señal de televisión se le da 6 MHz en el cable. El cable coaxial utilizado para

televisión por cable puede llevar cientos de señales de este tipo. En un sistema de
televisión por cable, a las señales provenientes de los muchos canales, a cada una le son
entregados estos 6 MHz del ancho de banda disponible en el cable y luego son enviados
por cable a la casa. En algunos sistemas, el cable coaxial es el único medio para distribuir
señales. En otros sistemas una fibra óptica es utilizada desde la compañía de cable a los
diferentes vecindarios o áreas. La fibra es entonces terminada en algún punto, y
convertida a cable coaxial para su distribución en casas particulares. A esta conversion de
señales opticas(fibra) a señales electricas(coaxial) se le llama Hibrido Fibra-Coaxial(HFC).

Figura 2.
Ejemplo Sistema de T. V.
Flujos de señal.

Cuando una compañía ofrece acceso a Internet por cable, la información obtenida de
Internet puede usar los mismos cables, porque el cable modem provee de un flujo de
datos “downstream” – datos enviados desde Internet al ordenador personal del usuario –
en un canal de 6 MHz.
En un cable, los datos se asemejan a un canal de televisión, por lo que la bajada de
información de Internet coge la misma cantidad de espacio en el cable como un canal
cualquiera. Los datos de subida o “upstream” – datos enviados desde el ordenador de
vuelta a Internet – requieren incluso menos ancho de banda del cable (2 MHz), ya que se
asume que la gente hace más descargas que subidas a Internet. E n r e s u m e n s e
reservan 6 MHz para downstream y 2 MHz para upstream.
Poner una bajada y subida de datos en un sistema de televisión por cable requiere dos
tipos de equipamiento: un modem de cable y una terminación de sistema de TV por cable
(CMTS), en el lado del proveedor del servicio. Entre estos dos equipos, tiene lugar la red
de televisión y la seguridad y gestión del acceso a Internet.

Figura 3.
Downstream y Upstream

Proceso de inicialización de un cable módem.

En primera instancia, el cable módem solicita al CMTS que le envíe los parámetros de
configuración necesarios para poder operar en la red de cable (dirección IP y otros datos
adicionales) utilizando el protocolo de comunicaciones DHCP. Inmediatamente después,
el cable módem solicita al servidor de hora del día, la fecha y hora exacta, que se utilizará
para almacenar los eventos de acceso del suscriptor.
Hardware Utilizado.

- Cable Modem.

Los cable modem pueden ser internos o externos al ordenador. Independientemente del
tipo de modem que se tenga, todos estos dispositivos contienen ciertos componentes
comunes:

Sintonizador: Conecta con el hardware del modem, algunas veces con un elemento
añadido llamado “splitter”, que separa los datos de Internet de la programación normal de
CATV(Television por Cable). Al recibir los datos de Internet por un canal que no se está
usando, el sintonizador simplemente recibe la señal digital modulada y la pasa al
demodulador.
En algunos casos, el sintonizador puede llevar un diplexador, que permite al sintonizador
hacer uso de un rango de frecuencias para el tráfico “downstream”, y otro rango diferente
para el tráfico “upstream”.

Demodulador: Los demoduladores más comunes tienen cuatro funciones. Un

demodulador QAM (Quadrature Amplitude Modulation) coge una señal de radio-
frecuencia(RF) que tiene información decodificada en su interior al variar la amplitud de la
onda, y la transforma en una simple señal que puede ser procesada por un convertidor de
analógico-a-digital.

Modulador: En modems que usan el sistema por cable para la subida de tráfico, el
modulador se utiliza para convertir los datos digitales del ordenador en señales de radio-
frecuencia para su transmisión.

MAC: La MAC se localiza entre las parte de subida y bajada en el cable, y actúa como
una interfaz o pasarela entre las partes de hardware y software para los distintos
protocolos de red. Todos los equipos y dispositivos de red tienen MAC, pero en el caso de
los cable modem, las tareas son más complejas que en una simple tarjeta de red. Por
esta razón, en muchos casos, algunas de las funciones de la MAC se asignan a la CPU,
la del propio modem o la del sistema.

Microprocesador: La tarea de este elemento depende de alguna manera, de si el

modem está designado a ser parte de un sistema de ordenadores más grande o dar
acceso a Internet sin más asignaciones. Básicamente lo que hace es gestionar todos los
procesos y funciones del modem.

CMTS (Cable Modem Termination System): En el punto final del proveedor del servicio
de cable. El CMTS coge el tráfico de entrada de un grupo de usuarios en un solo canal, y
lo encamina a una ISP para su conexión a Internet. Aquí se darán servicios de DHCP para
la administración de direcciones IP de todos los usuarios, y otros servicios de
autentificación. Tambien servicios de cifrado de datos y caracteristicas de privacidad
especificados por el estandar DOCSIS(Data Over Cable Service Interface
Specification), utilizado por la mayoria de los cable modems.
Figura 4.
Cable Modem Motolora

Figura 5
Interior de un cable modem
Medio Utilizado.

- Cable Coaxial.

Consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de

metal trenzado y una cubierta externa.
Apantallamiento hace referencia al trenzado o malla de metal (u otro material) que rodea
algunos tipos de cable. Protege los datos transmitidos absorbiendo las señales
electrónicas espúreas, llamadas ruido, de forma que no pasan por el cable y no
distorsionan los datos. Al cable que contiene una lámina aislante y una capa de
apantallamiento de metal trenzado se le denomina cable apantallado doble. Para entornos
que están sometidos a grandes interferencias, se encuentra disponible un apantallamiento
cuádruple. Este apantallamiento consta de dos láminas aislantes, y dos capas de
apantallamiento de metal trenzado.
El núcleo transporta señales electrónicas que forman los datos. Puede ser sólido o de
hilos. Si el núcleo es sólido, normalmente es de cobre. Rodeando al núcleo hay una capa
aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como
masa, y protege al núcleo del ruido eléctrico y de la intermodulación (la intermodulación
es la señal que sale de un hilo adyacente).
El núcleo de conducción y la malla de hilos deben estar separados uno del otro. Si
llegaran a tocarse, el cable experimentaría un cortocircuito, y el ruido o las señales que se
encuentren perdidas en la malla circularían por el hilo de cobre. Estos cortocircuitos de
bajo voltaje generalmente causan un fallo en el dispositivo y lo habitual es que se pierdan
los datos.
Una cubierta exterior no conductora (normalmente hecha de goma, Teflón o plástico)
rodea todo el cable.
El cable coaxial es más resistente a interferencias y atenuación que el cable de par
trenzado.
La malla de hilos protectora absorbe las señales electrónicas perdidas, de forma que no
afecten a los datos que se envían a través del cable de cobre interno. Por esta razón, el
cable coaxial es una buena opción para grandes distancias y para soportar de forma
fiable grandes cantidades de datos con un equipamiento poco sofisticado.

Figura 6
Cable Coaxial
Tipos de cable coaxial.

El tipo de cable coaxial más apropiado depende de las necesidades de la red en

particular.

Cable Thinnet (Ethernet fino).

Es un cable coaxial flexible de unos 0,64 centímetros de grueso (0,25 pulgadas). Se
puede utilizar para la mayoría de los tipos de instalaciones de redes, ya que es un cable
flexible y fácil de manejar. Puede transportar una señal hasta una distancia aproximada
de 185 metros (unos 607 pies) antes de que la señal comience a sufrir atenuación.
De acuerdo a denominaciones específicas para los diferentes tipos de cables, Thinnet
está incluido en un grupo que se denomina la familia RG-58 y tiene una impedancia de 50
ohm. (La impedancia es la resistencia, medida en ohmios, a la corriente alterna que
circula en un hilo.)

La característica principal de la familia RG-58 es el núcleo central de cobre y los

diferentes tipos de cable de esta familia son:

• RG-58/U: Núcleo de cobre sólido.

• RG-58 A/U: Núcleo de hilos trenzados.

• RG-58 C/U: Especificación militar de RG-58 A/U.

• RG-59: Transmisión en banda ancha, como el cable de televisión.

• RG-60: Mayor diámetro y considerado para frecuencias más altas que RG-59, pero
también utilizado para transmisiones de banda ancha.

• RG-62: Redes ARCnet.

Cable Thicknet (Ethernet grueso).

Es relativamente rígido de aproximadamente 1,27 centímetros de diámetro. El núcleo de
cobre del cable Thicknet es más grueso que el del cable Thinnet. Cuanto mayor sea el
grosor del núcleo de cobre, más lejos puede transportar las señales. El cable Thicknet
puede llevar una señal a 500 metros. Por tanto, debido a la capacidad de Thicknet para
poder soportar transferencia de datos a distancias mayores, a veces se utiliza como
enlace central o backbone para conectar varias redes más pequeñas basadas en Thinnet.

Un transceiver conecta el cable coaxial Thinnet a un cable coaxial Thicknet mayor. Un

transceiver diseñado para Ethernet Thicknet incluye un conector conocido como
«vampiro» o «perforador» para establecer la conexión física real con el núcleo Thicknet.

Este conector se abre paso por la capa aislante y se pone en contacto directo con el
núcleo de conducción. La conexión desde el transceiver a la tarjeta de red se realiza
utilizando un cable de transceiver para conectar el conector del puerto de la interfaz de
conexión de unidad (AUI) a la tarjeta. Un conector de puerto AUI para Thicknet también
recibe el nombre de conector Digital Intel Xerox (DIX) (nombre dado por las tres
compañías que lo desarrollaron y sus estándares relacionados) o como conector dB-15.
Cable Thinnet frente a Thicknet.
Como regla general, los cables más gruesos son más difíciles de manejar. El cable fino es
flexible, fácil de instalar y relativamente barato. El cable grueso no se dobla fácilmente y,
por tanto, es más complicado de instalar. Éste es un factor importante cuando una
instalación necesita llevar el cable a través de espacios estrechos, como conductos y
canales. El cable grueso es más caro que el cable fino, pero transporta la señal más lejos.

Conectores del cable coaxial.

En cable modems normalmente se utilizan los conectores BNC y los Tipo F, ya que son
compatibles con la familia de cables RG-58.

Figura 7
Conector BNC
Figura 8
Conector Tipo F
Línea de Abonado Digital Asimétrica (ADSL)

Introducción

La parte que supone un mayor desafío en la implementación y desarrollo de una red

digital pública de área amplia de alta velocidad es el enlace entre el abonado y la red: la
línea de abonado digital. Dada la existencia de miles de millones de abonados potenciales
en todo el mundo, es imposible pensar en instalar nuevo cable para cada usuario. En
lugar de ello, los diseñadores de redes han estudiado distintas formas de aprovechar el
cable de par trenzado ya instalado y que enlaza con redes telefónicas prácticamente a
todos los consumidores particulares y la empresa.
Estos enlaces fueron instalados para transportar señales de voz en un ancho de banda de
0 a 4 kHz. Sin embargo, los cables son capaces de transmitir señales con un espectro
mucho más amplio.
ADSL es la más conocida de las tecnologías DSL diseñadas para permitir la transmisión
de datos digitales a alta velocidad a través de cable telefónico convencional.

Antecedentes

Línea de Abonado Digital (DSL)

DSL (también conocido como xDSL) es un grupo de tecnologías, que proporcionan la

transmisión de datos a través de los cables de una compañía telefónica local.
Anteriormente, a esta tecnología se le conocía como Bucle de Abonado Digital, aunque
muchos han adoptado el término Línea Digital de Abonado.

Historia

Fue desarrollada por Joe Lechleider en Bellcore (más tarde llamado Telcordia
Technologies) a partir de la necesidad de aumentar el ancho de banda de las conexiones.
El primer tipo de DSL, ADSL (Línea de Abonado Digital Asimétrica) fue creado en 1988, a
través de la colocación de señales digitales por encima de la señal de voz analógica en
banda base utilizada para llevar a cabo conversaciones telefónicas.

Las compañías de teléfono de Estados Unidos promovieron el uso de DSL para competir
con el servicio de Internet por cable. Los primeros servicios DSL se proporcionaron a
través de un bucle seco, pero una vez que la Comisión Federal de Comunicaciones (FCC)
hizo obligatorio que las grandes compañías, compartieran sus líneas con los proveedores
en competencia, entonces la línea compartida se hizo muy común.
Este sistema permite un solo par para transmitir información y la voz analógica
(conversión de teléfono), al mismo tiempo.
Tecnología DSL

La línea de abonado PSTN (red telefónica pública conmutada) fue inicialmente diseñada
para la transmisión de señales analógicas de voz. El concepto de trasmisión de
información de hoy no se conocía entonces. Los sistemas telefónicos transmiten
frecuencias de voz entre 300 y 3.400 Hz, este es el rango necesario para que el lenguaje
humano sea claramente inteligible. Esto se conoce comúnmente como banda vocal.

Una vez que las transmisiones de voz analógica llegan a la oficina central, el habla es
digitalizada dentro de un flujo de datos de 64 kb / s en forma de una señal de 8 bits,
mediante el uso de una frecuencia de muestreo de 8.000 Hz. Según el teorema de
Nyquist–Shannon las señales mayores a 4MHz no podían ser transmitidas a través de
una red telefónica.

Este era el límite de velocidad de las transmisiones de datos, conocido también como
Límite de Shannon.
En los primeros tiempos de la telefonía, se pensaba que una línea telefónica estándar no
podía ser llevada más allá de este límite. Durante la década de 1950, se transmitieron
señales de televisión de 4MHz juntas a través de cable de par trenzado telefónico; lo que
sugirió que el límite de Shannon permitiría la transmisión de muchos Mb/s. A pesar de
que el experimento falló, esto sugirió que el cable telefónico tenía muchas deficiencias
que limitaban la tasa de transferencia.
Durante la década de 1980, se desarrollaron nuevas técnicas donde el límite se superó
con creces.

El bucle local puede ofrecer a los abonados conexiones con frecuencias de 3,4 kHz,
dependiendo de la distancia y la fuerza de la señal se puede llegar hasta decenas de
MHz.
DSL toma este ancho de banda no utilizado mediante la formación de canales de 4312,5
Hz de ancho. Los canales son controlados constantemente para facilidad de uso, un
transceptor DSL revisa con frecuencia la duración y la calidad de cada canal,
agregándolos o eliminándolos del servicio en función de su calidad.

Tipos de DSL

SDSL (Línea de Abonado Digital Simétrica) - SDSL se orientan generalmente hacia las
pequeñas y medianas empresas, que puede alojar un servidor en el sitio. La principal
diferencia entre el ADSL y SDSL, es que SDSL mantiene la misma tasa de transferencia
ya sea para subir o descargar datos, mientras que el ADSL tendrá una menor tasa de
transferencia para subir que para descargar. La desventaja principal a SDSL para el
usuario doméstico es el hecho de que SDSL consumirá toda la línea telefónica, por lo que
no le permite utilizar la línea telefónica.
IDSL (RDSI, DSL) – La transmisión de datos se da en formato digital (a diferencia de
ADSL / SDSL que es analógico). Básicamente se utiliza para proporcionar un servicio de
banda ancha a los clientes que no califican para el servicio ADSL o SDSL. La señal de
IDSL es capaz de llegar a clientes que se encuentran a 10 km de distancia de la
compañía telefónica.

ITU G.992.5 (También conocido como ADSL2 +) – Amplia la capacidad del servicio de
ADSL básico con la duplicación de la cantidad de transferencia de datos que se
descargan. ADSL2 + pueden alcanzar tasas de transferencia de 24Mbit / s en sentido
descendente y 1 Mbit / s en sentido ascendente.

VDSL2 (Linea de Abonado Digital de Alta Velocidad ) - Es la próxima generación de DSL.

Esta tecnología crea canales en el ancho de banda disponible, y realiza un seguimiento
constante de la integridad de la señal, además es capaz de detectar y señalar aquellos
canales en los cuales la señal se degrada. Esto asegura que los datos se desplacen a
través de la mejor ruta. Por desgracia, la señal se deteriora más rápido que en otras
tecnologías DSL.

SHDSL (Línea de Abonado Digital Simétrica de Alta Velocidad ) – Es muy similar a SDSL.
Utiliza una tecnología más avanzada de codificación (TC-PAM). Es ideal para empresas
que requieren confiabilidad y conectividad de alta velocidad, tanto en forma ascendente
como descendente.

RADSL (Tarifa Adaptable DSL) - Es una variante de ADSL. Incorpora una tecnología que
constantemente ajustará la tasa de transferencia de datos ascendente según la duración
y calidad de la línea. Esto con el fin de mantener una cierta velocidad de descarga.

HDSL (Línea de Abonado Digital Tasa Alta de Datos) -Incorpora tecnología que
aprovecha el espectro de frecuencia más alto del cable de cobre de par trenzado.
Los módems HDSL permiten el establecimiento por un par telefónico de un circuito digital
unidireccional de 1,544 Mbps (T1) ó 2,048 Mbps (E1), por lo que para la comunicación
bidireccional son necesarios dos pares. En este caso por cada par se transmite y recibe
un flujo de 1024Kbps.
La distancia máxima entre terminales en que se puede utilizar está entre 3 y 4 km,
dependiendo del calibre y estado de los pares de cobre.

Etherloop - Es la siguiente generación de tecnología DSL. Utiliza la tecnología de DSL y

Ethernet. Va a permitir la capacidad de utilizar el teléfono y transmitir datos al mismo
tiempo en una línea telefónica estándar. La máxima tasa de trasferencia que puede
alcanzar teóricamente hablando es de 6 Mb/s a una distancia de 7 km.
¿Qué es ADSL?

ADSL o Línea de Abonado Digital Asimétrica es un tipo de DSL para el usuario

doméstico. Esta tecnología permite una transmisión más rápida de datos a través de
líneas telefónicas de cobre estándar. Es capaz de lograr esto a través de la utilización de
frecuencias dentro de los cables de teléfono que el oído humano no puede captar, esto
permite que se pueda utilizar el teléfono al mismo tiempo. Esta señal no puede viajar muy
lejos a través de cables de teléfono estándar, por lo general menores de 5 km.

El término asimétrico se refiere al hecho de que ADSL proporciona más capacidad en el

enlace descendente (desde la oficina central del proveedor hacia el usuario) que en el
ascendente (desde el usuario hacia el proveedor). ADSL se orientó originalmente hacia
las necesidades de recursos previstas para aplicaciones de video bajo demanda y
servicios relacionados.
La figura 9 muestra las frecuencias utilizadas en ADSL.

Figura 9. Frecuencias utilizadas en ADSL.

La demanda de acceso de alta velocidad a Internet ha crecido desde la aparición de la

tecnología ADSL. En general, el usuario precisa mayor capacidad en el enlace
descendente que para la transmisión ascendente. La mayor parte de las transmisiones
realizadas por el usuario son del tipo de pulsaciones de teclado o transmisión de
mensajes cortos de correo electrónico, mientras que el tráfico de entrada, especialmente
el tráfico web, puede conllevar grandes cantidades de datos que incluyen imágenes e
incluso video.

Es por ello que la tecnología ADSL resulta muy apropiada para las necesidades de
transmisión en Internet.
ADSL hace uso de multiplexación por división de frecuencias de una forma novedosa
para aprovechar la capacidad de que dispone el cobre de par trenzado. Existen 3
elementos en el esquema ADSL:

• Reserva de los 25 kHz inferiores para voz. La voz se transmite sólo en la

banda 0-4 kHz, sirviendo el ancho de banda adicional para evitar la producción
de diafonía entre los canales de voz y de datos.
• Utilización de cancelación de eco. Esta es una técnica de procesamiento de
señal que permite la transmisión de señales digitales en ambos sentidos de
forma simultánea a través de una única línea de transmisión. En esencia, un
transmisor debe eliminar de la señal que recibe el eco debido a su propia
transmisión con objeto de recuperar la señal enviada en el otro extremo. Por
medio de esta técnica ADSL da cabida a 2 bandas una ascendente pequeña y
otra descendente grande.
• Uso de división de frecuencias en las bandas ascendentes y descendentes. En
este caso una secuencia de bits dada se divide en varias secuencias paralelas
y cada una de ellas se transmite en una banda de frecuencias distinta.

Descripción de la modulación

La primera diferencia entre esta técnica de modulación y las usadas por los módems en
banda vocal (V.32 a V.90) es que éstos últimos sólo transmiten en la banda de
frecuencias usada en telefonía (300 Hz a 3.400 Hz), mientras que los módems ADSL
operan en un margen de frecuencias mucho más amplio que va desde los 24 KHz hasta
los 1.104 kHz, aproximadamente.
Otra diferencia entre el ADSL y otros módems es que el ADSL puede coexistir en un
mismo bucle de abonado con el servicio telefónico, cosa que no es posible con un módem
convencional pues opera en banda vocal, la misma que la telefonía.
Al tratarse de una modulación en la que se transmiten diferentes señales en los sentidos
usuario - red y red - usuario, el módem ADSL situado en el extremo del usuario es distinto
del ubicado al otro lado del bucle, en la central local.
En la figura 10 se muestra un enlace ADSL entre un usuario y la central local de la que
depende. En dicha figura se observa que además de los módems situados en casa del
usuario (ATU-R o "ADSL Terminal Unit-Remote) y en la central(ATU-C o "ADSL Terminal
Unit-Central"), delante de cada uno de ellos se ha de colocar un dispositivo denominado
"splitter". Este dispositivo no es más que un conjunto de dos filtros: uno paso alto y otro
paso bajo. La finalidad de estos filtros es la de separar las señales transmitidas por el
bucle de modo que las señales de baja frecuencia (telefonía) estén separadas de las de
alta frecuencia (ADSL).
 Figura 10. Enlace ADSL

Figura 11. Funcionamiento del Splitter.

En una primera etapa coexistieron dos técnicas de modulación para el ADSL: CAP
("Carrierless Amplitude/Phase") y DMT ("Discrete MultiTone").
Finalmente los organismos de estandarización (ANSI, ETSI e ITU) se han decantado por
la solución DMT. Básicamente consiste en el empleo de múltiples portadoras y no sólo
una, que es lo que se hace en los módems de banda vocal. Estas subportadoras están
separadas entre sí 4,3125 KHz, y el ancho de banda que ocupa cada subportadora
modulada es de 4 KHz.
Hardware utilizado

Enrutador ADSL

Es un dispositivo que permite conectar uno o varios equipos o incluso una red de área
local.
Realmente se trata de varios componentes en uno ya que realiza las funciones de:
• Puerta de enlace, ya que proporciona salida hacia el exterior a una red local.
• Enrutador: cuando le llega un paquete procedente de Internet, lo dirige hacia la
interfaz destino por el camino correspondiente, es decir, es capaz de encaminar
paquetes IP.
• Módem ADSL: modula las señales enviadas desde la red local para que puedan
transmitirse por la línea ADSL y demodula las señales recibidas por ésta para que
los equipos de la LAN puedan interpretarlos.
• Punto de acceso inalámbrico: algunos enrutadores ADSL permiten la comunicación
inalámbrica con los equipos de la red local.

Medio Utilizado

Cableado del par trenzado

En su forma más simple, el cable de par trenzado consiste en dos hilos de cobre
trenzados dentro de un cordón y cubiertas por un aislante.
Generalmente se reconocen dos tipos de cables de pares trenzados:
• Par trenzado protegido (STP, por sus siglas en inglés (Shielded Twisted Pair)),
• Par trenzado no protegido (UTP, por sus siglas en inglés (Unshielded Twisted-
Pair)).
Generalmente, el cable está compuesto por varios pares trenzados agrupados todos
juntos dentro de una funda de protección. La forma trenzada elimina el ruido (interferencia
eléctrica) debido a pares adyacentes u otras fuentes de interferencia (motores, relés,
transformadores).
Por lo tanto, el par trenzado es adecuado para una red local que tenga pocos nodos, un
presupuesto limitado y una conectividad simple. Sin embargo, en distancias largas y a
altas velocidades, no garantiza la integridad de los datos (es decir, que no haya pérdida
en la transmisión de datos).
Par trenzado no protegido (UTP)

El cable UTP cumple con la especificación 10BaseT. Este es el tipo de cable de par
trenzado más utilizado, fundamentalmente en redes locales.

Caracteristicas:
• Longitud máxima de segmentación: 100 metros.
• Composición: 2 hilos de cobre recubiertos por un material aislante
• Estándares UTP: determinan el número de vueltas por pie (33 cm.) del cable,
según el uso que se le quiera dar:
o Categoría 1: Cable de teléfono tradicional (transmisión de voz pero no de
datos)
o Categoría 2: Transmisión de datos hasta un máximo de 4 Mb/s (RNIS). Este
tipo de cable contiene 4 pares trenzados.
o Categoría 3: máximo de hasta 10 Mb/s. Este tipo de cable contiene 4 pares
trenzados y 3 trenzas por pie
o Categoría 4: máximo de hasta 16 Mb/s. Este tipo de cable contiene 4 pares
de hilos de cobre trenzados.
o Categoría 5: máximo de hasta 100 Mb/s. Este tipo de cable contiene 4 pares
de hilos de cobre trenzados.
o Categoría 5e: máximo de hasta 1000 Mb/s. Este tipo de cable contiene 4
pares de hilos de cobre trenzados.

La mayoría de las instalaciones de teléfono utilizan cables UTP. Muchos edificios poseen
un pre-cableado para este tipo de instalación (generalmente en grandes números para
satisfacer futuros requerimientos). Si el par trenzado que ya está instalado es de buena
calidad, se lo puede utilizar para transferir datos en una red de equipos. Sin embargo, se
debe prestar atención al número de trenzas y a otras características eléctricas necesarias
para obtener calidad en la transmisión de datos.
Ventajas de ADSL

• Ofrece la posibilidad de hablar por teléfono mientras se navega por Internet,

ya que como ha se ha indicado anteriormente, voz y datos trabajan en bandas
separadas lo cual implica canales separados.
• Usa una infraestructura existente (la de la red telefónica básica). Esto es
ventajoso, tanto para los operadores que no tienen que afrontar grandes
gastos para la implantación de esta tecnología, como para los usuarios, ya que
el costo y el tiempo que tardan en tener disponible el servicio es menor que si
el operador tuviese que emprender obras para generar nueva infraestructura.
• Los usuarios de ADSL disponen de una conexión permanente a Internet, al no
tener que establecer esta conexión mediante marcación o señalización hacia la
red. Esto es posible porque se dispone de conexión punto a punto, por lo que
la línea existente entre la central y el usuario no es compartida, lo que además
garantiza un ancho de banda dedicado a cada usuario y aumenta la calidad del
servicio.
• Ofrece una velocidad de conexión mucho mayor que la obtenida mediante
marcación telefónica a Internet. Este es el aspecto más interesante para los
usuarios.

Inconvenientes de ADSL

• No todas las líneas telefónicas pueden ofrecer este servicio, debido a que las
exigencias de calidad del par, tanto de ruido como de atenuación, por la
distancia a la central, son más estrictas que para el servicio telefónico básico.
De hecho, el límite teórico para un servicio aceptable, equivale a 10km.
• Debido al cuidado que requieren estas líneas, el servicio no es económico en
países con pocas o malas infraestructuras, sobre todo si lo comparamos con
los precios en otros países con infraestructuras avanzadas.
• El enrutador necesario para disponer de conexión, o en su defecto, el módem
ADSL, es caro (en menor medida, en el caso del modem). No obstante, en
algunos países es frecuente que los ISPs subvencionen ambos aparatos.
Cable Modem y ADSL

El Sistema de Cable Módem opera sobre fibra o cable coaxial y proporciona al usuario
una velocidad de transmisión de hasta 10 Mb/s, mientras que los módems de ADSL
utilizan la red de cobre ya existente y pueden llegar a transmitir hasta 9 Mb/s. Las dos
tecnologías se dirigen a servicios como el acceso a Internet, el acceso remoto a LANs
para trabajo desde casa, enseñanza a distancia y muchos otros.

El Cable Módem utiliza la misma línea para decenas de usuarios, y cuantos más usuarios
se conecten a la misma línea, la capacidad disponible disminuye. Aunque las dos
tecnologías puedan utilizar velocidades superiores, la velocidad de los servidores de
Internet, los retardos de la red y las limitaciones de los terminales de los usuarios, las
tasas que se utilizarán no sobrepasarán los 2 Mbps por algún tiempo.

La mayor ventaja de ADSL es la gran cantidad de líneas de cobre que ya están instaladas
en comparación con el número de líneas HFC (Hybrid Fiber/Coaxial) disponibles
(actualmente hay una relación de 60 a 1 y no se prevé que mejore el 10 a 1 en los
próximos cinco años).

Los Cable Módem operan sobre redes HFC (Hybrid Fiber/Coaxial) que se componen de
fibra y ramas de coaxial instaladas desde la ONU (Optical Network Unit) y el terminal de
los usuarios, y puede haber hasta 100 usuarios por línea, y habitualmente estas
ramificaciones de cable coaxial necesitan amplificadores bidireccionales.

ADSL es inherentemente más seguro que Cable Módem ya que el primero dispone de
una línea individual para cada usuario, mientras que el segundo multiplexa hasta 100
usuarios por línea de cable coaxial. Además, si una línea de cable coaxial queda
inutilizada todos los usuarios que estén conectados a dicha línea quedarán sin servicio,
mientras que una avería en un módem ADSL solo afecta a un único usuario.

En cuanto a la calidad de servicio, el primer usuario de una línea de Cable Módem tendrá
un servicio excelente, pero por cada usuario adicional en la línea, la QoS se degradará.
ADSL no sufre una degradación por el número de usuarios, pero trabajara sobre un
concentrador que puede congestionarse en horarios punta de utilización, aun así es más
viable y sencillo añadir capacidad al concentrador que añadir nodos coaxiales que sería
la solución equivalente en Cable Módem. Cable Módem requiere un nuevo cableado en
casa del usuario, mientras que ADSL utiliza cable que ya está instalado.
Comparación entre ADSL y operadores de Cable

Criterio ADSL Cable

Independiente Compartido

Canal hasta la central

telefónica

Cableado adicional en el Sólo cableado interno.

Aprovecha el cableado ya Necesario
edificio existente
Velocidad independiente del
Si No
número de usuarios
Baja, al compartir un
Alta, al disponer de un
mismo cable todos los
Seguridad cable independiente y
vecinos pertenecientes a
exclusivo hasta la central
un área
Velocidad

256 Kbps-2 Mbps 150 Kbps-2Mbps

Descendente
hacia el PC

Velocidad

128 Kbps-300 Kbps 64 Kbps-512 Kbps

Ascendente
hacia Internet
Cantidad de información
Si
descargada ilimitada Depende del proveedor
Referencias

- Tecnologia DSL.Consultado el 06/06/2010 en http://www.dsl.com/content.asp?

regnum=168

- Tutorial de tecnología ADSL.Consultado el 06/06/2010 en

http://www.Softdownload.com.ar

- ADSL vs Cable Modems.Consultado el 04/06/2010 en http://www.nextgendc.com

- Huidobro, José M. Ventajas y Desventajas de las Tecnologías de Banda Ancha. Junio

2006

- Cable Modem: Funcionamiento y Caracteristicas.Consultado el 04/06/2010 en

http://www.ordenadores-y-portatiles.com

- ¿Que es el Cable Modem? Consultado el 05/06/2010 en http://www.matpec.com.ar

- Cable Modem vs ADSL. Consultado el 05/06/2010 en http://www.tic-alton.blogspot.com

- Stallings, William(2004). Comunicaciones y Redes de Computadoras, Edicion 7,

Prentice-Hall
