ESTUDIO TOPOGRÁFICO

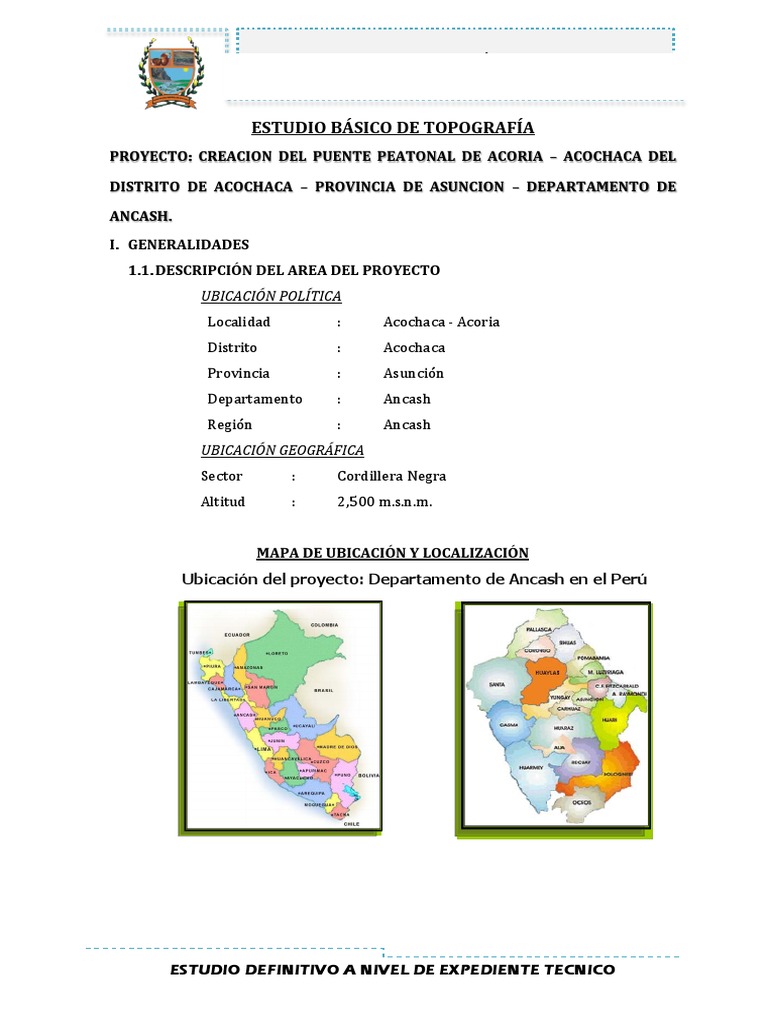

ESTUDIO BÁSICO DE TOPOGRAFÍA

PROYECTO: CREACION DEL PUENTE PEATONAL DE ACORIA – ACOCHACA DEL

DISTRITO DE ACOCHACA – PROVINCIA DE ASUNCION – DEPARTAMENTO DE

ANCASH.
I. GENERALIDADES
1.1. DESCRIPCIÓN DEL AREA DEL PROYECTO
UBICACIÓN POLÍTICA
Localidad : Acochaca - Acoria
Distrito : Acochaca
Provincia : Asunción
Departamento : Ancash
Región : Ancash
UBICACIÓN GEOGRÁFICA
Sector : Cordillera Negra
Altitud : 2,500 m.s.n.m.

MAPA DE UBICACIÓN Y LOCALIZACIÓN

Ubicación del proyecto: Departamento de Ancash en el Perú

ESTUDIO DEFINITIVO A NIVEL DE EXPEDIENTE TECNICO

 ESTUDIO TOPOGRÁFICO

MAPA Nº 02:
Provincia de Asunción

Fuente: Banco de Información Distrital – INEI.

MICROLOCALIZACIÓN:
MAPA Nº 03:

ACOCHA
CA

ACORIA

Ubicación del proyecto: Centro Poblado de Acochaca - Acoria

ESTUDIO DEFINITIVO A NIVEL DE EXPEDIENTE TECNICO

 ESTUDIO TOPOGRÁFICO

La localidad de Acochaca - Acoria, se encuentra a una altitud promedio de 3,506

m. s. n. m. promedio medio, sus coordenadas Geográficas son a 9.114371 de
latitud Sur y 77.380090 de longitud Oeste. Geográficamente se encuentra ubicado
en la región quechua, de acuerdo a las Regiones Naturales del Perú, propuesto
por Javier Pulgar Vidal, Por tanto, presenta un relieve quebradas estrechas y
cañones profundos. Estos se encuentran con arbustos, esta región se caracteriza
por la escasa humedad y lluvias intensas en la zona privando la libre
transpirabilidad peatonal por la zona en épocas de verano entre los meses enero
y marzo.

1.2. RECOPILACIÓN DE INFORMACIÓN

Para el desarrollo del estudio y en conformidad a los términos de
referencia se ha recopilado información cartográfica de las siguientes
instituciones:
- Instituto Geográfico Nacional
- Instituto geológico, minero y metalúrgico

II. ESTUDIO TOPOGRÁFICO

a. Objetivos y Alcances

Objetivos
Los estudios topográficos realizados tienen como objetivo lo siguiente:
- Realizar los trabajos de campo que permitan elaborar los planos
topográficos, para que en base a ellos, se realice el diseño de la
construcción de la proyecto: CREACION DEL PUENTE PEATONAL DE
ACORIA – ACOCHACA DEL DISTRITO DE ACOCHACA – PROVINCIA DE
ASUNCION – DEPARTAMENTO DE ANCASH.”, a fin de:
- Proporcionar información para que en base a ello se desarrolle los
Estudios de Geotecnia y Medio Ambiente.
- Posibilitar la definición precisa de la ubicación y las dimensiones de los
elementos a construirse.

ESTUDIO DEFINITIVO A NIVEL DE EXPEDIENTE TECNICO

 ESTUDIO TOPOGRÁFICO

- Establecer puntos de referencia para el replanteo durante la construcción,

como son los BM’s.

Alcances
Los estudios topográficos presentan los siguientes Alcances:
- Levantamiento topográfico general de la zona del proyecto, documentado
en planos.
- Definición de la topografía de la zona de ubicación de la Línea de
Conducción, y otros.
- Ubicación e indicación de cotas de puntos referenciales, puntos de inicio y
término de tramos de las construcciones y colocación de BMs.

b. Reconocimiento del Terreno

Antes de ejecutar los trabajos de reconocimiento se procedió a estudiar la

documentación e información disponible como:
Fotos Aéreas del Earth Google, imagen vista más adelante,Carta Nacional a
escala 1/25,000.
El trabajo de reconocimiento consistió en el recorrido del campo deportivo
existente y zonas aledañas. Luego se realizó el levantamiento altimétrico y de
planimetría de toda el área donde se proyectará el campo multideportivo.

c. Metodología Utilizada

Para la ubicación de las coordenadas absolutas, UTM, se ha utilizado el Sistema

de Posicionamiento Global de precisión, con dos puntos referenciales, en base a
los cuales se ha realizado el levantamiento topográfico. Es necesario mencionar
que estos puntos están ubicados distantes para mejorar la precisión.
Para la toma de datos del cauce se realizaron varios cambios de estación para
mejorar su visibilidad, donde se estableció mediante una Poligonal abierta los
detalles de los meandros y así poder determinar correctamente la ubicación de
todos los componentes del proyecto, finalmente se complementó con la toma
de datos de la zona donde se proyectará el campo deportivo de Grass sintético.

ESTUDIO DEFINITIVO A NIVEL DE EXPEDIENTE TECNICO

 ESTUDIO TOPOGRÁFICO

d. Descripción de Equipo Utilizado:

ESTACIÓN TOTAL LEICA

El instrumento posee un diseño especial completamente a prueba de agua y
polvo.
La Nueva estación total Leica ofrece medición sin el uso de prismas, tarjetas o
dianas refractantes hasta 200 metros, para aplicaciones donde es difícil poner
un prisma, como túneles, cables y estructuras eléctricas, esquinas etc.
El instrumento no solo almacena datos, también se puede editar, buscar, borrar
archivos y datos y transferir estos al computador y viceversa.

Características Principales:
Precisión 2"
Doble Pantalla (ambos lados)
Estación Total Laser, Medición sin prisma
Medición sin Prisma 200 mtrs.
Medición con 1 Prisma hasta 4,000 MTRS.
Aumento de Telescopio 30X
Imagen Directa
Memoria en Coordenadas puede grabar 8,000 puntos.

02 Operadores Especializados en operación del equipo.

La instrumentación y el grado de precisión empleados para los trabajos de

campo y el procesamiento de los datos han sido consistentes con la
dimensión del proyecto y con la magnitud del área estudiada.

III. TRABAJOS DE GABINETE

Los trabajos de gabinete consisten básicamente en:
 Compensación de la nivelación geométrica para el enlace del levantamiento
topográfico con el sistema de control vertical respectivos.

ESTUDIO DEFINITIVO A NIVEL DE EXPEDIENTE TECNICO

 ESTUDIO TOPOGRÁFICO

 Compensación de la poligonal Básica para el enlace del levantamiento

topográfico con el sistema de control Horizontal respectivos.
 Procesamiento de la información topográfica tomada en campo.
 Elaboración de planos topográficos a escalas adecuadas.

Los datos correspondientes al levantamiento topográfico han sido procesados

en sistemas computarizados, utilizando los siguientes equipos y herramientas:
 01 Laptop Lenovo Intel Core i7
 Software AutoCAD 2015 civil CAD para la elaboración de los planos
correspondientes.
 Sofware AUTOCAD –2016.

1.1 Compensación de la Nivelación Geométrica

Se realizó la compensación del circuito de nivelación E1 Y PC-E2 de la siguiente
forma:
 Nivelación Diferencial de E1 – PC-E2.

IV. Resultados del Estudio Topográfico

Datos Técnicos
- Se ha determinado el área a utilizar para el diseño de la losa multideportiva
(incluido la losa de concreto existente y zonas aledañas), y se dibujó el plano
Topográfico con sus curvas de nivel respectivas, lo cual se puede apreciar en
los planos del presente proyecto.

ESTUDIO DEFINITIVO A NIVEL DE EXPEDIENTE TECNICO
