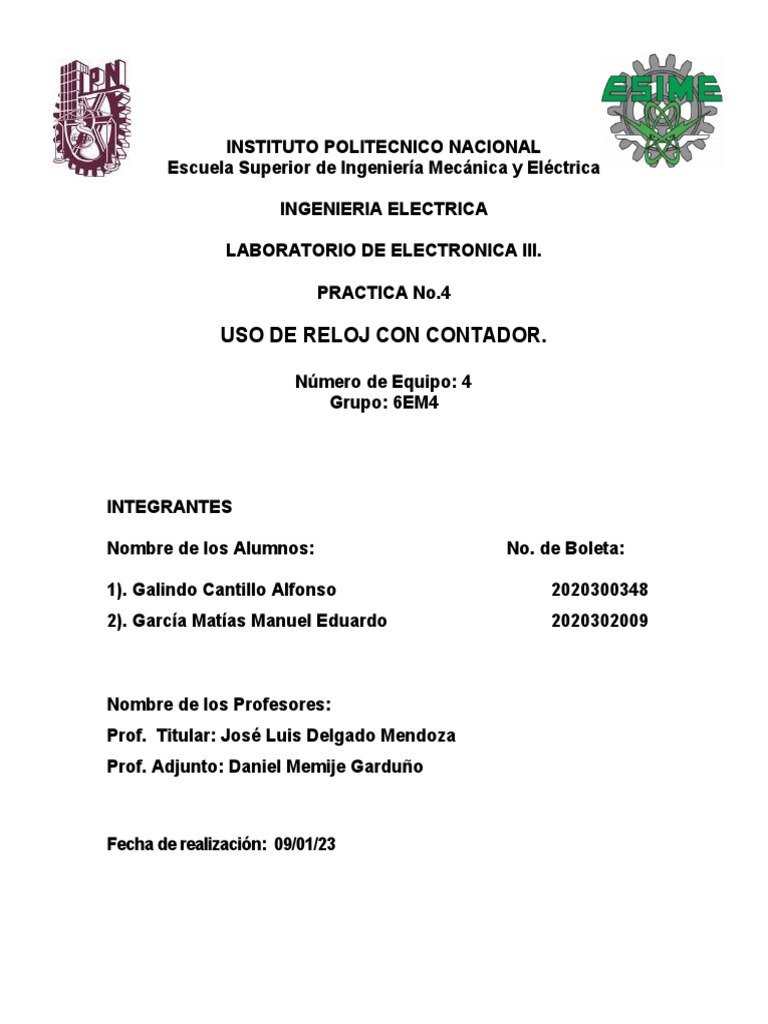

INSTITUTO POLITECNICO NACIONAL

Escuela Superior de Ingeniería Mecánica y Eléctrica

INGENIERIA ELECTRICA

LABORATORIO DE ELECTRONICA III.

PRACTICA No.4

USO DE RELOJ CON CONTADOR.

Número de Equipo: 4
Grupo: 6EM4

INTEGRANTES

Nombre de los Alumnos: No. de Boleta:

1). Galindo Cantillo Alfonso 2020300348

2). García Matías Manuel Eduardo 2020302009

Nombre de los Profesores:

Prof. Titular: José Luis Delgado Mendoza
Prof. Adjunto: Daniel Memije Garduño

Fecha de realización: 09/01/23

índice
OBJETIVOS:..............................................................................................................4
MATERIAL Y EQUIPO UTILIZADO..........................................................................4
Marco Teórico............................................................................................................5
Señal de Reloj........................................................................................................5
LM555....................................................................................................................5
DESARROLLO DE LA PRÁCTICA...........................................................................6
P4 A........................................................................................................................6
Simulación P4 A.................................................................................................6
P4 B........................................................................................................................7
Simulación P4 B.................................................................................................8
P4 C........................................................................................................................8
Simulación P4 C.................................................................................................8
P4 D........................................................................................................................9
Simulación P4 D.................................................................................................9
P4 E........................................................................................................................9
Simulación PA E.................................................................................................9
P4 F......................................................................................................................10
Simulación P4 F...............................................................................................10
P4 G.....................................................................................................................10
Simulación P4 G...............................................................................................10
Comentarios.............................................................................................................11
Conclusiones...........................................................................................................11
Galindo Cantillo Alfonso.......................................................................................11
Garcia Matias Manuel Eduardo...........................................................................11
Referencias..............................................................................................................11
Anexos.....................................................................................................................12
Índice de tablas
Tabla 1 Cambio de estados en la salida y entrada de forma ascendente............7
Tabla 2 Cambio de estados en la salida y entrada de forma ascendente............7

Índice de figuras
Figura1 Contador ascendente................................................................................6
Figura2 Contador descendente..............................................................................8
Figura3 Contador ascendente con display de 7 segmentos..................................8
Figura4 Contador del 0 al 9....................................................................................9
Figura5 Contador del 0 al 99..................................................................................9
Figura6 Contador del 0 al 30................................................................................10
Figura7 Contador del 20 al 50..............................................................................10
OBJETIVOS:

Que el alumno realice:

a) El diseño de un contador de 0 a 15 de carrera libre, empleando al 555 como

señal de reloj.

b) El diseño de un contador 0-9 y 00-99 de carrera libre y con BCD y Display 7

Segmentos.

c) El diseño de un multivibrador con CI para una frecuencia dada, armar y

comprobar sus mediciones.

d) Las mediciones y ajustes correspondientes para obtener los tiempos

adecuados, para circuitos que funcionan como señal de reloj.

MATERIAL Y EQUIPO UTILIZADO.

1 Fuente de c.c. (HM-2220).

1 CI LM555 (Circuito realizado en la Practica No. 1).
2 74LS192.
1 74LS194A.
1 L293.
2 74LS47 (Para ánodo Común) o 74LS48(para cátodo Común).
Juego de Resistencia diferentes valores.
8 Resistencia de 330Ω.
2 Displey a Siete Segmentos Cátodo Común o Ánodo Común.
Marco Teórico

Señal de Reloj

Una señal de reloj se usa para sincronizar el procesamiento de datos de varios dispositivos
que deben trabajar juntos o para controlar el contador de programa del procesador. Para esto,
cuando conectamos dos dispositivos, como microcontroladores, a través de un bus síncrono
como SPI o i2C, siempre hay una línea de reloj. De esta manera, la comunicación se puede
llevar a cabo de forma correcta y eficaz.

Un valor de potencial relevancia para una señal de reloj es la frecuencia característica de dicha
señal, ya que define el tiempo entre flancos. Como regla general, en una señal de reloj no nos
importa si es alta o baja, pero estamos buscando sincronización cuando ocurre un borde
ascendente (ascendente), descendente (descendente), o ambos. Es decir, cuando se produce
un cambio de nivel. [1]

LM555

El circuito integrado 555 es un temporizador eléctrico y se le conoce como

“máquina del tiempo” por la gran variedad de tareas que puede realizar con
respecto al tiempo. El LM555 tiene internamente una combinación de circuitos
digitales y analógicos, se utiliza comúnmente para proporcionar retardos de
tiempo, como oscilador a una determinada frecuencia, y como un circuito
integrado flip-flop. [2]
DESARROLLO DE LA PRÁCTICA.

P4 A

Empleando el circuito 555 de la Practica No. 1, conectamos al circuito 74LS193 el

cual es un contador secuencial. A las salidas de la compuerta se conectan 4 Leds.
Apoyándonos de la Hoja de Datos, configurándolo para que cuente de manera
ascendente.

Simulación P4 A

Figura1 Contador ascendente

La siguiente tabla representa los cambios de estados en la salida del contador en

codificación de “1” y “0”.
 Tabla 1 Cambio de estados en la salida y entrada de forma ascendente
Q3 Q2 Q1 Q0
Nivel Nivel de Nivel Nivel de Nivel Nivel de Nivel Nivel de
Lógico Tensión Lógico Tensión Lógico Tensión Lógico Tensión
0 200mv 0 200mv 0 200mv 0 200mv
0 200mv 0 200mv 0 200mv 1 4.8 v
0 200mv 0 200mv 1 4.8 v 0 200mv
0 200mv 0 200mv 1 4.8 v 1 4.8 v
0 200mv 1 4.8 v 0 200mv 0 200mv
0 200mv 1 4.8 v 0 200mv 1 4.8 v
0 200mv 1 4.8 v 1 4.8 v 0 200mv
0 200mv 1 4.8 v 1 4.8 v 1 4.8 v
1 4.8 v 0 200mv 0 200mv 0 200mv
1 4.8 v 0 200mv 0 200mv 1 4.8 v
1 4.8 v 0 200mv 1 4.8 v 0 200mv
1 4.8 v 0 200mv 1 4.8 v 1 4.8 v
1 4.8 v 1 4.8 v 0 200mv 0 200mv
1 4.8 v 1 4.8 v 0 200mv 1 4.8 v
1 4.8 v 1 4.8 v 1 4.8 v 0 200mv
1 4.8 v 1 4.8 v 1 4.8 v 1 4.8 v

P4 B
La siguiente tabla representa el mismo circuito, pero se configuro de manera
descendente.

Tabla 2 Cambio de estados en la salida y entrada de forma ascendente

Q3 Q2 Q1 Q0
Nivel Nivel de Nivel Nivel de Nivel Nivel de Nivel Nivel de
Lógico Tensión Lógico Tensión Lógico Tensión Lógico Tensión
1 4.8 v 1 4.8 v 1 4.8 v 1 4.8 v
1 4.8 v 1 4.8 v 1 4.8 v 0 200mv
1 4.8 v 1 4.8 v 0 200mv 1 4.8 v
1 4.8 v 1 4.8 v 0 200mv 0 200mv
1 4.8 v 0 200mv 1 4.8 v 1 4.8 v
1 4.8 v 0 200mv 1 4.8 v 0 200mv
1 4.8 v 0 200mv 0 200mv 1 4.8 v
1 4.8 v 0 200mv 0 200mv 0 200mv
0 200mv 1 4.8 v 1 4.8 v 1 4.8 v
0 200mv 1 4.8 v 1 4.8 v 0 200mv
0 200mv 1 4.8 v 0 200mv 1 4.8 v
0 200mv 1 4.8 v 0 200mv 0 200mv
0 200mv 0 200mv 1 4.8 v 1 4.8 v
0 200mv 0 200mv 1 4.8 v 0 200mv
0 200mv 0 200mv 0 200mv 1 4.8 v
 0 200mv 0 200mv 0 200mv 0 200mv
Simulación P4 B

Figura2 Contador descendente

Los cambios correspondientes para que funcionen de manera ascendente y

descendente fueron muy simples simplemente de la compuerta 74LS193
originalmente el pin 5 estaba en estado alto y el pin 4 en positivo así que se
intercambiaron para que fuera descendente.

P4 C

Utilizando el mismo circuito se conectó una señal de reloj con una frecuencia de
1Hz, el cual alimentó al contador 74LS192. Las salidas de este se conectaron a un
Decodificador a BCD que es el Circuito Integrado 74LS47. Después se conectó un
Display de 7 Segmentos de Cátodo Común. Para que realizara un conteo
ascendente.

Simulación P4 C
 Figura3 Contador ascendente con display de 7 segmentos

Las dificultades que se pudieron notar fueron durante la conexión del 7 segmento
ya que se utilizaron demasiados jumpers.

Los ejemplos más comunes que en donde se pueden ver un circuito contador son
en:
-Despertador
-Horno de microondas
-Refrigerador

P4 D

Se realizo un circuito lógico que contaba del 0 al 9.

Simulación P4 D

Figura4 Contador del 0 al 9

P4 E

Al circuito de la practica 4 C se le agrego otro contador y se realizó la conexión

correspondiente para que realizara un conteo del 0 al 99.

Simulación PA E
 Figura5 Contador del 0 al 99

P4 F

Al circuito anterior se modificó para que esta vez las conexiones delimitaran un
conteo del 0 al 30.

Simulación P4 F

Figura6 Contador del 0 al 30

P4 G

Al circuito de la practica 4F se modificaron para que esta vez mostrara un conteo

del 20 al 50.

Simulación P4 G

Figura7 Contador del 20 al 50

Comentarios

Al hacer este ejercicio, notamos el comportamiento de los contadores sincrónicos

y asincrónicos formados por flip-flops. Observamos que en los síncronos permiten
más capacidad de respuesta que en los asíncronos, pero tiene mayor complejidad
y consumo de energía, mientras que los asíncronos son más sencillos, pero tienen
una capacidad de respuesta limitada dependiendo de la cantidad de bits que
procesan.

Conclusiones

Galindo Cantillo Alfonso

En el proceso de esta práctica, aprendí y desarrollé lm555, que se puede usar

como un flip-flop. El circuito integrado se puede usar como un contador variable en
el tiempo y una tabla de condiciones para generar una señal de reloj.
De esto se puede concluir que los contadores son muy útiles ya que se pueden
encontrar en: relojes, impresoras, tarjetas gráficas, componentes de hardware de
PC y otros instrumentos o dispositivos que nos ayudan mucho.

García Matías Manuel Eduardo

En la presente práctica se llevó a cabo el circuito de conteo con un 193 y un 192

hoy los cuales se conectaron hoy primeramente el 193 que cuenta del cero al 15
en binario con leds y posteriormente con un 7 segmento lo cual fue de una manera
sencilla y se utilizó el LS47 para el 7 segmento, hoy al igual los siguientes
circuitos que fueron un conteo es cero 9 utilizando el 193 se tuvieron que
incorporar circuitos lógicos para que solamente contara del cero al 9.
Al momento de realizar las últimas simulaciones se tuvieron que utilizar más
circuitos lógicos y las entradas en 193 que estaban en un estado bajo pasaron a
un estado alto y esto se debe de hacer sí no se quiere inicializar desde el cero
sino desde un número arriba.
hoy pudimos percatarnos también que es muy elemental un conteo y que se
utilicen diferentes aparatos y campos de la electrónica con una señal de reloj de
555.

Referencias

[1] I. G. E. Ing. Carlos G. Gil, «GENERACION DEL BUS DE CONTROL,» de

MICROPROCESADORES I Y ELECTRONICA DIGITAL III.
[2] «MecatrónicaLATAM,» [En línea]. Available:
https://www.mecatronicalatam.com/es/tutoriales/electronica/componentes-
electronicos/555/. [Último acceso: 9 Febrero 2023].

Anexos
