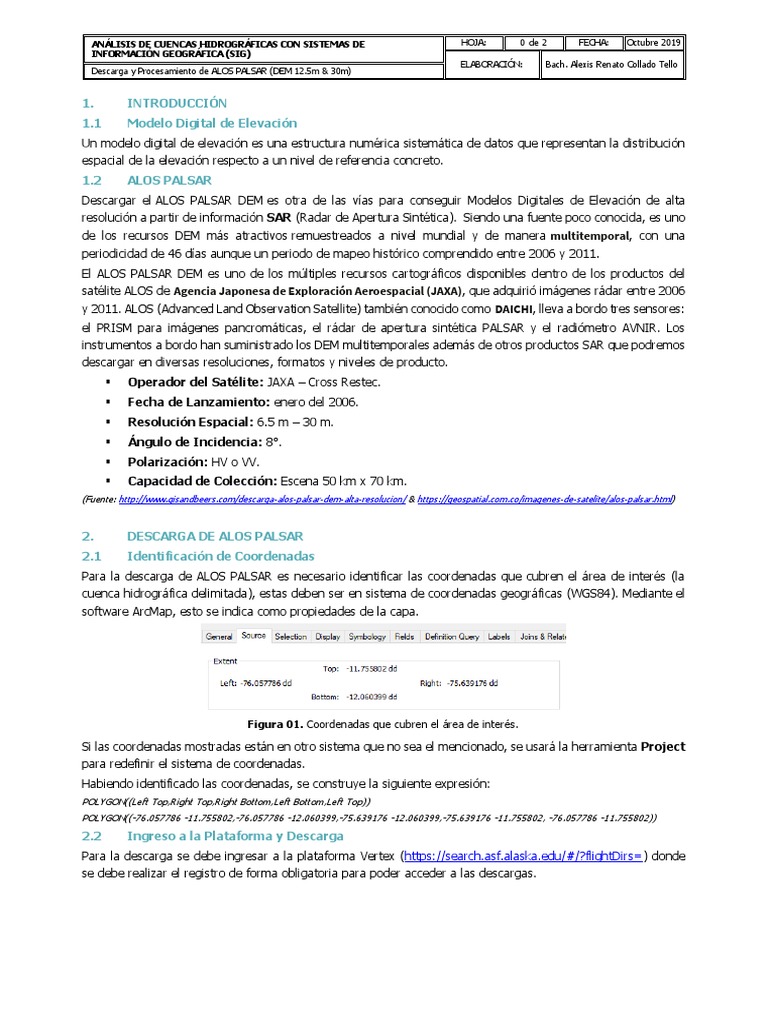

ANÁLISIS DE CUENCAS HIDROGRÁFICAS CON SISTEMAS DE HOJA: 0 de 2 FECHA: Octubre 2019
INFORMACIÓN GEOGRÁFICA (SIG)
ELABORACIÓN: Bach. Alexis Renato Collado Tello
Descarga y Procesamiento de ALOS PALSAR (DEM 12.5m & 30m)
1. INTRODUCCIÓN
1.1 Modelo Digital de Elevación
Un modelo digital de elevación es una estructura numérica sistemática de datos que representan la distribución
espacial de la elevación respecto a un nivel de referencia concreto.
1.2 ALOS PALSAR
Descargar el ALOS PALSAR DEM es otra de las vías para conseguir Modelos Digitales de Elevación de alta
resolución a partir de información SAR (Radar de Apertura Sintética). Siendo una fuente poco conocida, es uno
de los recursos DEM más atractivos remuestreados a nivel mundial y de manera multitemporal, con una
periodicidad de 46 días aunque un periodo de mapeo histórico comprendido entre 2006 y 2011.
El ALOS PALSAR DEM es uno de los múltiples recursos cartográficos disponibles dentro de los productos del
satélite ALOS de Agencia Japonesa de Exploración Aeroespacial (JAXA), que adquirió imágenes rádar entre 2006
y 2011. ALOS (Advanced Land Observation Satellite) también conocido como DAICHI, lleva a bordo tres sensores:
el PRISM para imágenes pancromáticas, el rádar de apertura sintética PALSAR y el radiómetro AVNIR. Los
instrumentos a bordo han suministrado los DEM multitemporales además de otros productos SAR que podremos
descargar en diversas resoluciones, formatos y niveles de producto.
▪ Operador del Satélite: JAXA – Cross Restec.
▪ Fecha de Lanzamiento: enero del 2006.
▪ Resolución Espacial: 6.5 m – 30 m.
▪ Ángulo de Incidencia: 8°.
▪ Polarización: HV o VV.
▪ Capacidad de Colección: Escena 50 km x 70 km.
(Fuente: [Link] & [Link]
2. DESCARGA DE ALOS PALSAR
2.1 Identificación de Coordenadas
Para la descarga de ALOS PALSAR es necesario identificar las coordenadas que cubren el área de interés (la
cuenca hidrográfica delimitada), estas deben ser en sistema de coordenadas geográficas (WGS84). Mediante el
software ArcMap, esto se indica como propiedades de la capa.
Figura 01. Coordenadas que cubren el área de interés.
Si las coordenadas mostradas están en otro sistema que no sea el mencionado, se usará la herramienta Project
para redefinir el sistema de coordenadas.
Habiendo identificado las coordenadas, se construye la siguiente expresión:
POLYGON((Left Top,Right Top,Right Bottom,Left Bottom,Left Top))
POLYGON((-76.057786 -11.755802,-76.057786 -12.060399,-75.639176 -12.060399,-75.639176 -11.755802, -76.057786 -11.755802))
2.2 Ingreso a la Plataforma y Descarga
Para la descarga se debe ingresar a la plataforma Vertex ([Link] donde
se debe realizar el registro de forma obligatoria para poder acceder a las descargas.
ANÁLISIS Y GESTIÓN DE CUENCAS HIDROGRÁFICAS HOJA: 1 de 2 FECHA: Octubre 2019
CON SISTEMAS DE INFORMACIÓN GEOGRÁFICA (SIG)
ELABORACIÓN: Bach. Alexis Renato Collado Tello
MOD. 3: Fundamentos de Cartografía y Geodesia
2 3 1
Seleccionar ALOS Ingresar la expresión Registro y logueo
PALSAR. antes construida. en la plataforma
Figura 02. Pasos para búsqueda de imágenes ALOS PALSAR.
Tras realizar la búsqueda, se obtendrán una serie de ‘escenas’ que se superponen al área de interés delimitada.
De todas estas, se deben considerar aquellas que tienen la representación de la elevación de terreno ( Hi-Res
Terrain Corrected), generalmente las que contienen 6 elementos.
Figura 03. Escenas y representación de elevación de terreno ( Hi-Res Terrain Corrected).
Mediante la descarga, se obtiene un archivo comprimido, dentro del cual se encuentra un conjunto de archivos
correspondientes a diferentes bandas espectrales. Sin embargo, se utilizará aquel que tiene la denominación DEM al final del
nombre del mismo.
3. PROCESAMIENTO EN ARCMAP
3.1 Composición y Reproyección
La composición se refiere al procedimiento mediante el cual se obtiene una única imagen ráster a partir de dos
o más. Para esto, se utiliza la herramienta Mosaic to New Raster de ArcMap. Por otro lado, información se
descarga en coordenadas geográficas. Sin embargo, para un mejor manejo de la información es recomendable
reproyectarla a un sistema en coordenadas cartesianas, tal como UTM (UTM WGS84 Zona 1X Sur).
INPUT RASTER: Elementos ráster de entrada.
OUTPUT RASTER: Carpeta de salida.
RASTER DATASET…: Nombre de salida con
extensión .TIF
SPATIAL REFERENCE…: Sist. de referencia
de coordenadas del elemento de salida
PIXEL TYPE: 16_BIT_UNSIGNED
NUMBER OF BANDS: 1
MOSAIC OPERATOR: Mean
Figura 04. Configuración de herramienta Mosaic to New Raster.
