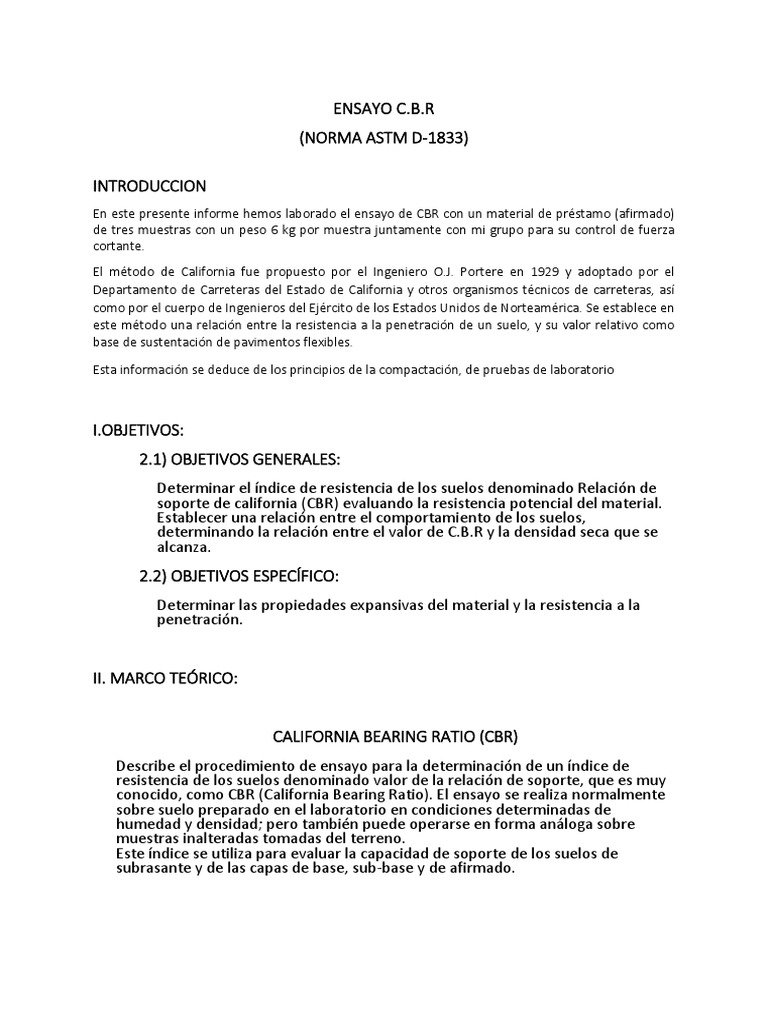

ENSAYO C.B.

R
(NORMA ASTM D-1833)

INTRODUCCION
En este presente informe hemos laborado el ensayo de CBR con un material de préstamo (afirmado)
de tres muestras con un peso 6 kg por muestra juntamente con mi grupo para su control de fuerza
cortante.
El método de California fue propuesto por el Ingeniero O.J. Portere en 1929 y adoptado por el
Departamento de Carreteras del Estado de California y otros organismos técnicos de carreteras, así
como por el cuerpo de Ingenieros del Ejército de los Estados Unidos de Norteamérica. Se establece en
este método una relación entre la resistencia a la penetración de un suelo, y su valor relativo como
base de sustentación de pavimentos flexibles.

Esta información se deduce de los principios de la compactación, de pruebas de laboratorio

I.OBJETIVOS:
2.1) OBJETIVOS GENERALES:
Determinar el índice de resistencia de los suelos denominado Relación de
soporte de california (CBR) evaluando la resistencia potencial del material.
Establecer una relación entre el comportamiento de los suelos,
determinando la relación entre el valor de C.B.R y la densidad seca que se
alcanza.
2.2) OBJETIVOS ESPECÍFICO:
Determinar las propiedades expansivas del material y la resistencia a la
penetración.

II. MARCO TEÓRICO:

CALIFORNIA BEARING RATIO (CBR)

Describe el procedimiento de ensayo para la determinación de un índice de
resistencia de los suelos denominado valor de la relación de soporte, que es muy
conocido, como CBR (California Bearing Ratio). El ensayo se realiza normalmente
sobre suelo preparado en el laboratorio en condiciones determinadas de
humedad y densidad; pero también puede operarse en forma análoga sobre
muestras inalteradas tomadas del terreno.
Este índice se utiliza para evaluar la capacidad de soporte de los suelos de
subrasante y de las capas de base, sub-base y de afirmado.
III. MATERIALES Y EQUIPOS:
3.1) MATERIALES:
 Balanza digital
 Tamices
 Bandeja metálica de mezclado
 Espátula
3.2) EQUIPOS:
 Pistón de Penetración.
 Pesas anulares y ranuradas.
 Pisón de compactación.
 Moldes de metal cilíndricos provistos de un collar de metal
 Disco espaciador de metal
 Prensa
 Horno
 Diales
 Cronometro
V. PROCEDIMIENTO:

Toma fotográfica Nª01

a) Primero preparamos tres muestras del material, cada una con pesos de 6 000
gr y a partir de ello se realiza un cuarte para que este tenga diferentes
tamaños en su composición granular.

b) Luego debemos tamizarla con el propósito de que el 75% del material pase el
tamiz, de lo contrario resulta necesario hacer reemplazo de material con el
que pasa por dicho tamiz, pero queda retenido en el número 4.

c) Para cada molde ajustar el molde a la base, insertar el disco espaciador en el

molde y cubrirlo con un disco de papel filtro.

d) Después de haber determinado la humedad optima y natural del terreno por

medio del ensayo de laboratorio de proctor modificado, con estos valores se
procede a calcular la cantidad de agua que se debe suministrar a la muestra
para alcanzar la humedad óptima.

e) Fabricar 3 probetas de 5 capas cada una: 1 de 12 golpes por capa, 1 de 25

golpes por capa y 1 de 50 golpes por capa, se compacta el suelo con las
energías necesarias para este caso se utilizó proctor modificado.

f) Para cada molde retirar la base, el collar y el disco espaciador, se da la vuelta a

la muestra, se enrasa con el machete y se pesa el molde con el suelo
compactado.

g) Colocar un disco de papel filtro sobre la base, invertir la muestra y asegurar el

molde a la base de forma que el suelo quede en contacto con el papel filtro.

h) Colocar dos pesas ranuradas sobre la muestra de suelo compactado para

simular la presión de sobrecarga requerida.

i) Sumergimos en un tanque durante un lapso de 96 horas las probetas con la

muestra dentro (4 días).
j) Pasadas las 96 horas se extrae la muestra del tanque y se deja escurrir durante
30 minutos, luego se lleva a una prensa, la cual imparte una fuerza de
penetración a una velocidad de deformación de 127 mm por minuto.

k) Colocar la muestra en la máquina de compresión y sentar el pisón sobre la

superficie de suelo utilizando una carga inicial no mayor a 4.5 kg, fijar el cero
en los deformimetros de medida de carga y de penetración (o deformación).

l) Hacer lecturas de deformación o penetración y tomar las respectivas lecturas

del deformimetro de carga.

m) Una vez realizado este procedimiento para todas las muestras se procede a
extraer una pequeña muestra del material no mayor a 500 g las cuales
pondremos al horno por un espacio de 24 horas.

Toma fotográfica Nª02

VI. CALCULOS:
VII .CONCLUSIONES

En el ensayo de Cbr la muestra es sumergida para prever la hipotética acumulación de

humedad en el suelo después de la construcción.
En los resultados se observa claramente que la muestra que fue compactada por 55 golpes
es el que mejor resultado arroja ya que se redujo la relación de vacíos que existe en la
muestra, aumento de densidad y por lo tanto el suelo se comporta de una manera más
homogénea y resistente.

VIII.BIBLIOGRAFIAS
- Bowles, Joseph E. (1981), “Manual de Laboratorio de Suelos en Ingeniería Civil. McGraw-
Hill Book Company
- Bowles, Joseph E. (1984), “Physical and Geotechnical Properties of Soils”. McGraw-Hill
Book Company.
