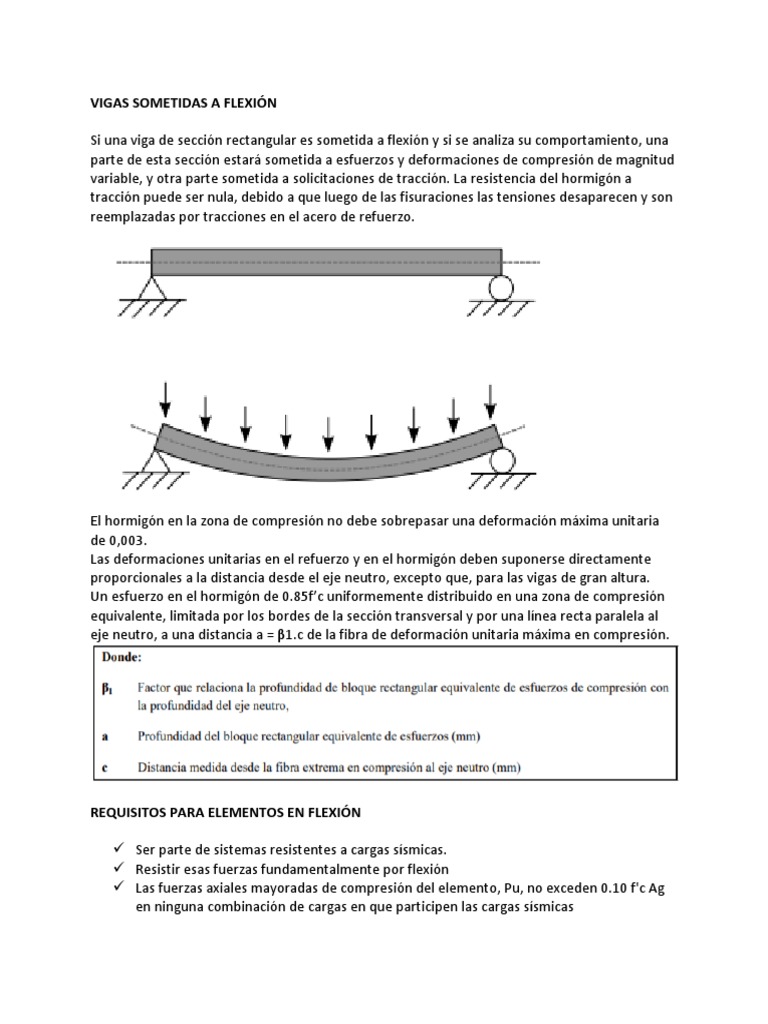

VIGAS SOMETIDAS A FLEXIÓN

Si una viga de sección rectangular es sometida a flexión y si se analiza su comportamiento, una

parte de esta sección estará sometida a esfuerzos y deformaciones de compresión de magnitud
variable, y otra parte sometida a solicitaciones de tracción. La resistencia del hormigón a
tracción puede ser nula, debido a que luego de las fisuraciones las tensiones desaparecen y son
reemplazadas por tracciones en el acero de refuerzo.

El hormigón en la zona de compresión no debe sobrepasar una deformación máxima unitaria

de 0,003.
Las deformaciones unitarias en el refuerzo y en el hormigón deben suponerse directamente
proporcionales a la distancia desde el eje neutro, excepto que, para las vigas de gran altura.
Un esfuerzo en el hormigón de 0.85f’c uniformemente distribuido en una zona de compresión
equivalente, limitada por los bordes de la sección transversal y por una línea recta paralela al
eje neutro, a una distancia a = β1.c de la fibra de deformación unitaria máxima en compresión.

REQUISITOS PARA ELEMENTOS EN FLEXIÓN

 Ser parte de sistemas resistentes a cargas sísmicas.

 Resistir esas fuerzas fundamentalmente por flexión
 Las fuerzas axiales mayoradas de compresión del elemento, Pu, no exceden 0.10 f'c Ag
en ninguna combinación de cargas en que participen las cargas sísmicas
 La luz libre sea mayor que cuatro veces la altura útil de la sección transversal
 El ancho mínimo b sea 250 mm
 El peralte mínimo cumpla con los requisitos de ACI 318

DISTANCIA ENTRE LOS APOYOS LATERALES

 La separación entre los apoyos laterales de una viga no debe exceder de 50 veces el
menor ancho b del ala o cara de compresión.
 Deben tomarse en cuenta los efectos de la excentricidad lateral de la carga al
determinar la separación entre los apoyos laterales.
 Los valores de ρ y ρ´ deben ser tales que propicien una falla en flexión controlada por la
tracción.
 REFUERZO LONGITUDINAL MÍNIMO EN ELEMENTOS SOMETIDOS A FLEXIÓN
 En toda sección de un elemento sometido a flexión cuando por análisis se requiera
refuerzo de tracción, el As proporcionado no debe ser menor que el obtenido por medio
de:

ESTRIBOS PARA CONFINAMIENTO

 Se deberá prever estribos para confinamiento, de al menos 10 mm de diámetro, en toda
la longitud de traslape de varillas de refuerzo longitudinal.
 El espaciamiento máximo de este refuerzo en esas zonas no puede exceder d/4 ó 100
mm.
 Confinamiento en traslape de varillas de refuerzo longitudinal. No se debe hacer
traslapes en:
 Los nudos,
 Una distancia menor que 2h de los extremos del elemento, donde h es su peralte


UBICACIÓN DE LOS ESTRIBOS PARA CONFINAMIENTO
 En los extremos del elemento; en cuyo caso el primer estribo se coloca a 50 mm y el
último a una distancia 2*h de la cara de la conexión.
 En longitudes 2*h a cada lado de una sección en la que se puedan formar rótulas
plásticas.
Además, se destaca lo siguiente:
 En estas regiones de confinamiento, el espaciamiento máximo de los estribos no debe
ser mayor que el menor de:
o d/4
o 6 veces el diámetro menor del refuerzo longitudinal
o 200 mm

HIPOTESIS FUNDAMENTALES

-Las fuerzas internas en cualquier sección de una estructura deben estar en equilibrio con las
de las cargas externas.
-Se debe garantizar una unión perfecta entre el hormigón y el acero de refuerzo.
-Las secciones planas antes de la aplicación de las cargas continúan planas después de la
aplicación de estas.
-Se considera que la resistencia a la tracción del hormigón es despreciable.
-El diseño se basa en el comportamiento real esfuerzo-deformación tanto del hormigón como
del acero de refuerzo.

Flexión en vigas rectangulares

Los códigos de diseño ACI y NEC establecen que cuando un elemento trabaja a flexión, el
hormigón en la zona de compresión no debe sobrepasar de una deformación máxima unitaria
(ε) de 0.003 para hormigones de hasta 420 kg/cm2 y el esfuerzo uniforme equivalente de
compresión en el hormigón es “0.85 f’c”.
EL BLOQUE DE COMPRESIÓN DE WHITNEY

Bloque de compresión rectangular cuya área equivalente a la curva real y cuyo centro de
gravedad coincida aproximadamente en el centro de gravedad de la curva real.
Cc = (0.85 f’c).b.a y Cc = T
El momento flector nominal es igual a la magnitud de la resultante de compresión o tracción
multiplicada por el brazo de palanca (d – a/2).
Mn=T(d-a/2)
El momento flector resistente último
Mu = φ.Mn
a = β1 . c y T = as . fy
El valor de β1 se estima a partir de la siguiente tabla:
por cada incremento de resistencia de 70 kg/cm2, β1 decrece en 0.05, sin bajar de 0.65. Para
valores de resistencia intermedios se debe realizar una interpolación lineal.

fc (kg/cm2) Valores del coeficiente β

210 0,85

280 0,85

350 0,8

420 0,75

490 0,7

≥560 0,65
ECUACIONES PARA LA OBTENCIÓN DE LA SECCIÓN TRANSVERSAL DE ACERO EN VIGAS
RECTANGULARES
Se puede reemplazar la Ecuación (7.3) en la Ecuación (7.2)
 k =0,85*f‘c*b*d
 Si bien matemáticamente existen 2 soluciones, físicamente sólo existe la que tiene signo
negativo en el radical (valor menor)
 Cuantías de armado
En una viga, la cuantía de armado es el cociente entre la sección transversal de acero y la
sección efectiva de hormigón; se representa con el símbolo “ρ”
ρ=As/d.b
As: Sección transversal de acero de tracción
b: Base de la sección rectangular
d: Altura efectiva de la sección rectangular
Cuantía balanceada:
Es la cuantía de armado en una viga que simultáneamente provoca la deformación unitaria
máxima permitida en el hormigón de compresión (0.003), y que el acero de tracción empiece a
fluir.
ε y=Fy/Es
 CUANTÍAS MÁXIMAS DE ARMADO EN VIGAS
Este criterio asegura que el acero entre en fluencia un poco antes de que el hormigón ingrese
en la zona de decrecimiento de capacidad resistente a la compresión, con lo que se logra un
cierto nivel de ductilidad de las secciones antes de la falla.
 Pmáx=0,75(Pb)
 Pmin=14/Fy

DISEÑO DE VIGAS “T” Y VIGAS “L”

En muchos casos las vigas rectangulares de hormigón no trabajan aisladamente sino que se
integran a losas de hormigón conformando vigas “T” y vigas “L”.
 Primer Caso: Ala Comprimida:
La primera posibilidad de diseño corresponde a un momento flector positivo (tracciones en el
alma), cuya ala se encuentra comprimida, y cuyo eje neutro no alcanza a llegar al alma de la
viga. En ese caso todo el bloque rectangular de compresión estará ubicado en el ala.
La viga deberá diseñarse como una viga rectangular cuyo ancho es el ancho del ala.

 Segundo Caso: Ala y Parte del Alma Comprimidas

 La segunda posibilidad corresponde también a un momento flector positivo, en la que
toda el ala y parte del alma se encuentran comprimidas pues el eje neutro alcanza a
llegar al alma de la viga

 En ese caso podría utilizarse el diagrama esfuerzo- deformación del hormigón o, como
alternativa de simplificación, parte del bloque rectangular podría asociarse al
comportamiento a flexión del alma y otra parte al comportamiento del ala, por lo que
en realidad se producirían 2 rectángulos de compresión.
 Tercer Caso: Alma Comprimida
 La tercera posibilidad corresponde a un momento flector negativo (tracciones en el ala),
cuya zona de compresión se ubica totalmente sobre el alma. En ese caso todo el bloque
rectangular de compresión estará ubicado en el alma.
  La viga deberá diseñarse como una viga rectangular cuyo ancho es el ancho del alma,
pues el ancho del bloque de compresión es coincidente con el ancho del alma, y la zona
de tracción en el hormigón ⎯que tiene ancho variable⎯ no tiene ninguna influencia en la
capacidad resistente de la sección.

BIBLIOGRAFÍA

Proaño M. (2008). Temas de Hormigón Armado

NEC Norma Ecuatoriana De La Construcción (ESTRUCTURAS DE HORMIGÓN ARMADO)
Norma ACI I318S-08, Requisitos de Reglamento para Concreto Estructural y Comentario,
American Concrete Institute.
