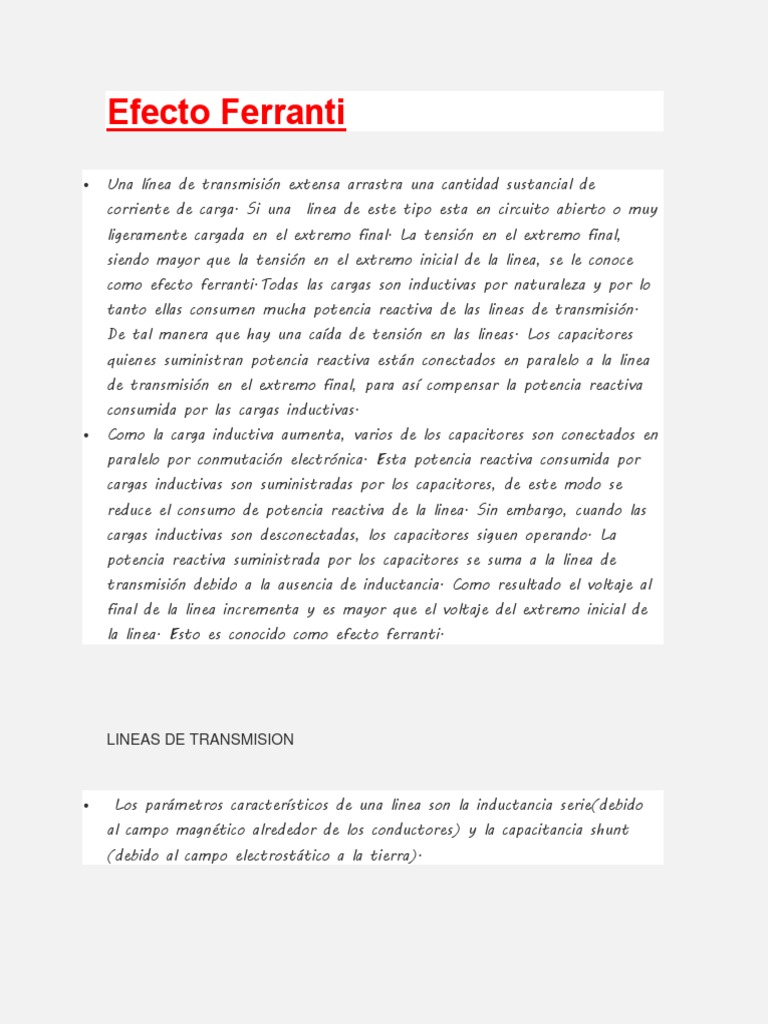

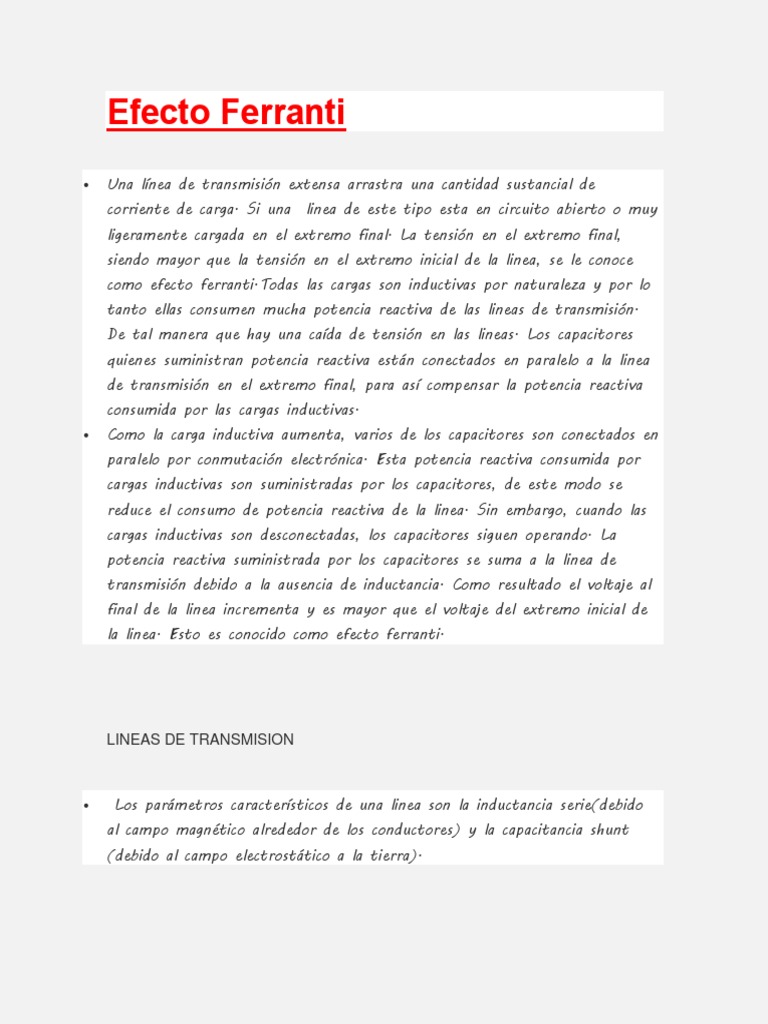

Efecto Ferranti

 Una línea de transmisión extensa arrastra una cantidad sustancial de

corriente de carga. Si una linea de este tipo esta en circuito abierto o muy
ligeramente cargada en el extremo final. La tensión en el extremo final,
siendo mayor que la tensión en el extremo inicial de la linea, se le conoce
como efecto ferranti.Todas las cargas son inductivas por naturaleza y por lo
tanto ellas consumen mucha potencia reactiva de las lineas de transmisión.
De tal manera que hay una caída de tensión en las lineas. Los capacitores
quienes suministran potencia reactiva están conectados en paralelo a la linea
de transmisión en el extremo final, para así compensar la potencia reactiva
consumida por las cargas inductivas.
 Como la carga inductiva aumenta, varios de los capacitores son conectados en
paralelo por conmutación electrónica. Esta potencia reactiva consumida por
cargas inductivas son suministradas por los capacitores, de este modo se
reduce el consumo de potencia reactiva de la linea. Sin embargo, cuando las
cargas inductivas son desconectadas, los capacitores siguen operando. La
potencia reactiva suministrada por los capacitores se suma a la linea de
transmisión debido a la ausencia de inductancia. Como resultado el voltaje al
final de la linea incrementa y es mayor que el voltaje del extremo inicial de
la linea. Esto es conocido como efecto ferranti.

LINEAS DE TRANSMISION

 Los parámetros característicos de una linea son la inductancia serie(debido

al campo magnético alrededor de los conductores) y la capacitancia shunt
(debido al campo electrostático a la tierra).
 Los cables de transmisión tienen mucha masa alta capacitancia a la tierra que
las lineas aéreas. Los cables submarinos largos para sistemas de voltaje de
100 kV y más, necesitan reactores shunt. Lo mismo corre para redes
urbanas largas para prevenir el aumento excesivo de voltaje cuando una gran
carga cae repentinamente debido a una falla.

Los reactores shunt contienen el mismo componente que los transformadores de

potencia, como bobinas, núcleo, deposito, boquilla y aceite aislante. Y son
apropiados para la fabricación en fabricas de transformadores.
EN LINEAS DE TRANSMISION
Elizabeth Arteaga Osorio
Estudiante de Pregrado Ing. Eléctrica-UNI
VicePresidenta IEEE IAS - UNI 2019
E Mail: earteagao@uni.pe
Movil : +51 933431103
