ESTRUCTURAS DE CONTENCIÓN

1.1 MURO EN GAVIÓN

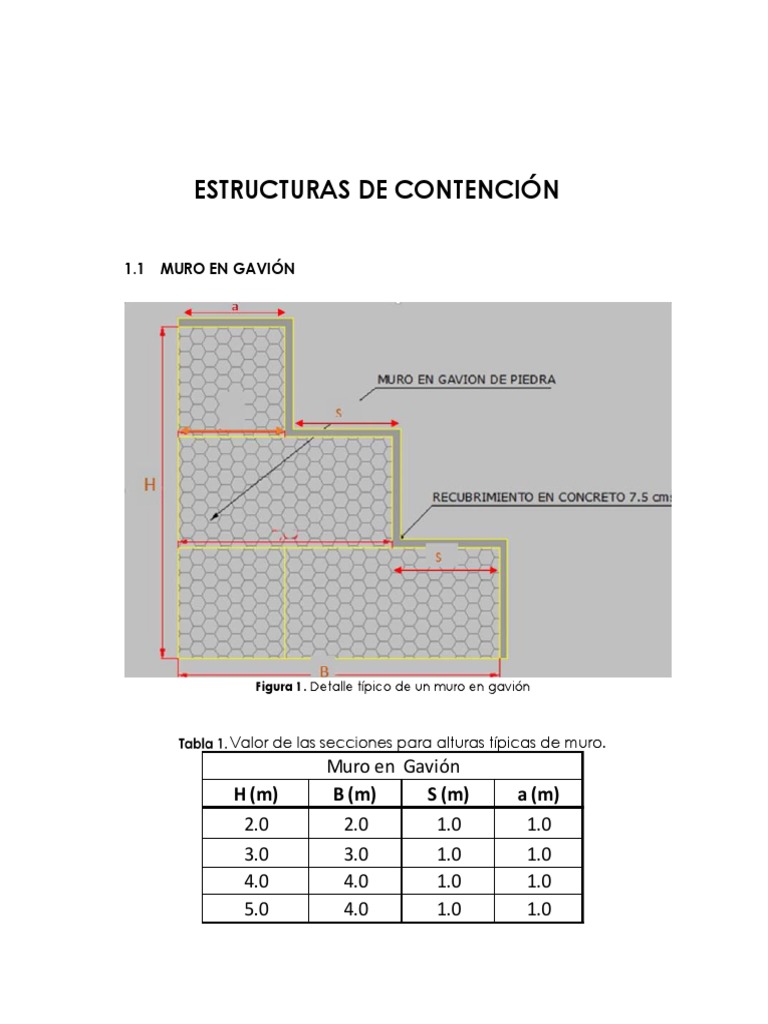

Figura 1. Detalle típico de un muro en gavión

Valor de las secciones para alturas típicas de muro.

Muro en Gavión
H (m) B (m) S (m) a (m)
2.0 2.0 1.0 1.0
3.0 3.0 1.0 1.0
4.0 4.0 1.0 1.0
5.0 4.0 1.0 1.0
Figura 2. Detalles de muros en gavión.
NOTA:

Las canastas deberán estar formadas de alambre de hierro galvanizado

de triple torsión, con huecos hexagonales, y con las siguientes
características:
·Galvanizado en caliente, con zinc de 99% de pureza.
·El diámetro mínimo del alambre para la malla es Nº 13.
·El diámetro mínimo del alambre para las aristas y bordes deberá ser la
resistencia a la tracción deberá estar entre 38 a 50 kg/mm².
·La abertura de la malla deberá ser tipo 8 X 10 cms.
·El alambre de los amarres y templetes deberá tener un diámetro mínimo
de Ø 2.2 mm.
Detalle de templetes y canasta de un muro en gavión

Figura 3. Panorámica de un muro en gaviones.

Figura 4. Panorámica dique en gaviones sector Quebrada Manizales.
1.2 MURO EN CONCRETO REFORZADO

Figura 5. Detalle típico muro en concreto reforzado.

Valor de las secciones para alturas típicas de muro.

Muro Concreto Reforzado
H (m) B (m) C (m) E (m) F (m) G (m) A (m)
1.00 0.20 0.30 0.30 0.70 0.20 0.20
2.00 0.40 0.40 0.30 1.30 0.50 0.30
3.00 1.00 0.50 0.30 2.40 0.90 0.30
4.00 1.30 0.70 0.40 3.10 1.10 0.40
 Figura 6. Detalle refuerzo típico muro de concreto reforzado.

Refuerzo para alturas típicas de muro.

Tipo de refuerzo
H (m)
A B C D E F Barra No.
No. Barras 4 5 5 5 4 4
1.0 5
Separación (m) 0.23 0.21 0.20 0.20 0.23 0.23
No. Barras 4 5 5 5 4 4
2.0 5
Separación (m) 0.23 0.15 0.20 0.20 0.23 0.23
No. Barras 4 5 5 5 4 4
3.0 5
Separación (m) 0.23 0.11 0.20 0.20 0.23 0.23
No. Barras 4 6 5 5 4 4
4.0 6
Separación (m) 0.23 0.13 0.16 0.14 0.23 0.23
Aplicaciones
• Como estructura de contención, retención de tierras y soporte a
excavaciones en laderas.
• En la corrección de deslizamientos rotacionales de poca altura (<8
metros) en suelos y deslizamientos traslacionales en suelos;
involucrando materiales como arcillas y coluviones.
• Como estructura hidráulica en aliviaderos y en la delimitación de
canales.
• Estas estructuras pueden estar apoyadas directamente sobre suelos
naturales de consistencia media alta, pilotes o caisson.

Figura 7. En amarillo se observa panorámica de un muro en concreto reforzado, en la

parte superior se observa una pantalla anclada activa.
Panorámica construcción de un muro en concreto reforzado.
1.3 MURO EN CONCRETO CICLÓPEO

Figura 8. Detalle típico muro concreto ciclópeo.

Valor de las secciones para alturas típicas de muro.

Muro Concreto Ciclópeo
H (m) B (m) C (m) E (m) F (m) G (m) A (m)
1.0 0.20 0.40 0.30 0.80 0.20 0.20
2.0 0.40 0.80 0.30 1.60 0.40 0.30
3.0 0.60 1.20 0.40 2.30 0.50 0.40
4.0 0.90 1.20 0.40 3.00 0.90 0.40
Aplicaciones
• Como estructura de contención, retención de tierras y soporte a
excavaciones en laderas.
• En la corrección de deslizamientos rotacionales de poca altura (<5
metros) en suelos y deslizamientos traslacionales en suelos;
involucrando materiales como arcillas y coluviones.
• Como estructura hidráulica en aliviaderos y en la delimitación de
canales.
• Estas estructuras pueden estar apoyadas directamente sobre suelos
naturales de consistencia media alta, pilotes o caisson.
1.4 MURO EN TIERRA ARMADA

Figura 9. Detalle típico de muro en tierra armada.

Valor de las secciones para alturas típicas de muro.

Muro Tierra Armada
Resistencia
Longitud Espesor
Altura (m) Base (m) Geotextil
Tela (m) Tela (m)
Tejido (Kn/m)
3.00 2.00 1.70 0.30 40.00
4.00 3.00 2.00 0.30 40.00
5.00 4.00 3.00 0.30 40.00

Aplicaciones

• Son estructuras más económicas que los muros en concreto reforzado

o en concreto ciclópeo.
• Sus materiales de lleno deben cumplir con unos requisitos especiales
tales como: que no sean lasticos, índices de plasticidad menores al
20%, densidad del proctor mayor al 95%, entre otras.
1.5 PANTALLA ANCLADA PASIVA

Figura 10. Detalle típico pantalla anclada pasiva.

 Número de anclajes y separación para alturas típicas de pantalla.
Pantallas pasivas
Separación Separación
Número de Profundidad
Altura (m) vertical horizontal
anclajes anclajes (m)
anclajes (m) anclajes (m)
2 2 Lineas 1.00 1.00 5.50
3 3 Lineas 1.00 1.00 5.50
2 Primeras 8.5
4
4 Lineas 1.00 1.00 2 Bajas 5.50

NOTA: Los anclajes deben llevar barras No. 9

Figura 11. Panorámica de una pantalla anclada.

1.6 SISTEMAS PARA EL CONTROL DE CAIDA DE ROCAS

Figura 12. Panorámica sistema de control de caída de rocas.

Figura 13. Detalle del sistema de pernos.

1.7 PILOTES Y CAISSONS

Figura 14. Detalle típico de caissons

Figura 15. Detalle típico pilotes.
1.7.1 AGROMANTOS

Figura 16. Detalle de agromanto.

NOTA:
Antes de instalar el biomanto, se recomienda colocar sobre la cara libre
del talud
La siguiente mezcla:
 1 m³ de tierra fértil, compost o bocachi.
 10 kg de gallinaza.
 600 g de abono químico (NPK), rico en nitrógeno y fósforo para
ayudar a desarrollar las raíces.
 Enraizadores (opcional) para acelerar y promover el desarrollo
radicular.
 Semillas, seleccionadas adecuadamente según el clima, la altura y
la humedad. -Deben ser especies resistentes y vegetación reinante
en la zona para disminuir el impacto ambiental, pueden ser pastos
o leguminosas (semillas de kikuyo y/o semillas de especies nativas
de rastrojo de porte medio y bajo presentes en la zona).
1.7.2 EMPRADIZADOS

Figura 17. Detalle empradizados.

Figura 18. Panorámica de un talud con empradizado.

1.7.3 CUBRIMIENTO CON COSTALES

Figura 19. Detalle cubrimiento con costales.

1.7.4 REVEGETALIZACIÓN CON ESTACONES

Figura 20. Detalle revegetalización con estacones.

1.7.5 TRINCHOS EN GUADUA

Figura 21. Detalle trinchos en guadua.

Figura 22. Panorámica de trinchos en guadua.
1.7.6 FAJINAS

Para su correcta construcción se siguen los siguientes pasos:

1. Se sitúan estacas de contorno situadas perpendicularmente a la

línea de máxima pendiente.
2. Se hace apertura de las zanjas situadas por encima de las estacas
a una distancia de 1/2 a 2/3 del diámetro de la fajina.
3. Se colocan las fajinas en las zanjas.
4. Se fijan las fajinas al talud clavándolas con estacas de madera o
estaquillas.
5. se recubren las fajinas con tierra y apisonado de esta, dejando sin
cubrir aproximadamente un 10-20%.

La instalación de las fajinas se inicia en el pie del talud y se continúa hacia

la cabecera.

Figura 23. Detalle de las fajinas.

1.7.7 PADDIES DE CONCRETO

Figura 24. Detalle de paddies en concreto.

Figura 25. Panorámica de paddies de concreto.

 OBRAS DE MANEJO DE AGUAS
2.1 CANAL DE SUELO-CEMENTO

Panorámica de un canal en suelo-cemento.

2.2 CANAL DE PIEDRA PEGADA

Figura 26. Detalle de canal en piedra pegada.

Figura 27. Panorámica canal en piedra pegada.

 Medidas de canal en piedra pegada y su capacidad hidráulica para
pendientes típicas.
Medidas del canal
B (m) 0.80 0.80 0.70 0.70 0.60 0.60
H (m) 0.80 0.80 0.70 0.70 0.60 0.60
A (m) 0.20 0.20 0.20 0.20 0.20 0.20
D (m) 1.20 1.00 1.20 1.00 1.20 1.00
E (m) 0.15 0.15 0.15 0.15 0.15 0.15
S (%) Capacidad Hidráulica en m3/s
1 1.82 1.55 1.43 1.22 1.08 0.92
2 2.58 2.19 2.03 1.72 1.53 1.30
3 3.16 2.69 2.48 2.11 1.88 1.59
4 3.65 3.10 2.87 2.43 2.17 1.84
5 4.08 3.47 3.21 2.72 2.42 2.05
6 4.47 3.80 3.51 2.98 2.65 2.25
7 4.83 4.10 3.79 3.22 2.87 2.43
8 5.16 4.39 4.05 3.44 3.07 2.60
9 5.47 4.65 4.30 3.65 3.25 2.76
10 5.77 4.91 4.53 3.85 3.43 2.91
