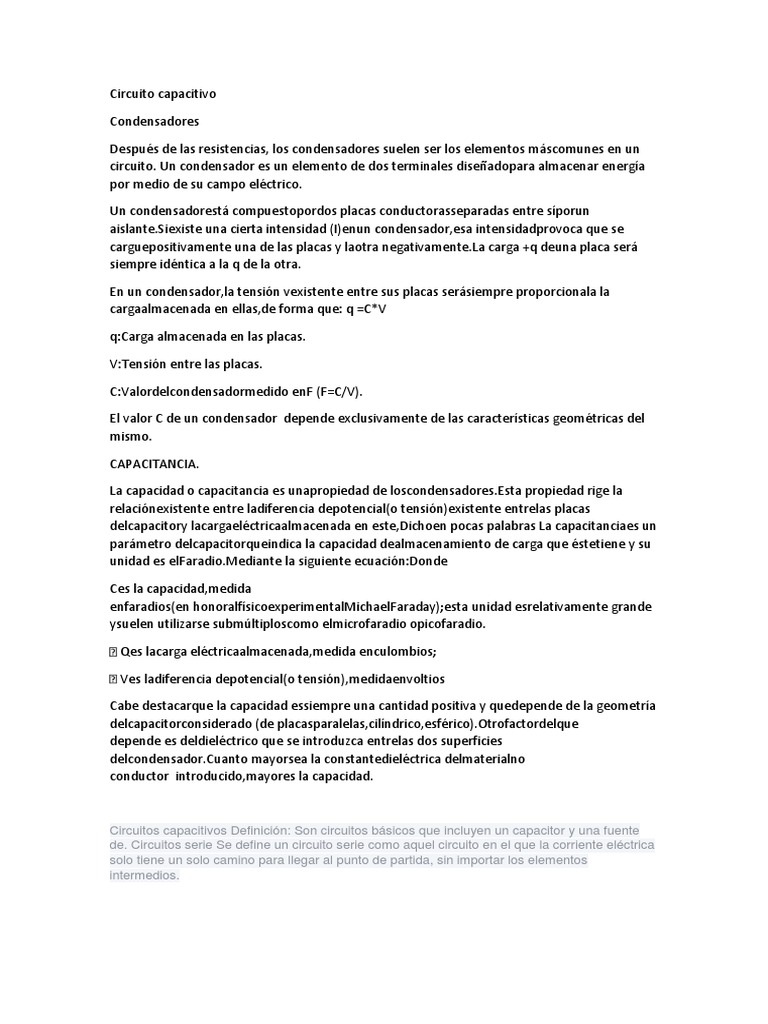

Circuito capacitivo

Condensadores

Después de las resistencias, los condensadores suelen ser los elementos máscomunes en un
circuito. Un condensador es un elemento de dos terminales diseñadopara almacenar energía
por medio de su campo eléctrico.

Un condensadorestá compuestopordos placas conductorasseparadas entre síporun

aislante.Siexiste una cierta intensidad (I)enun condensador,esa intensidadprovoca que se
carguepositivamente una de las placas y laotra negativamente.La carga +q deuna placa será
siempre idéntica a la q de la otra.

En un condensador,la tensión vexistente entre sus placas serásiempre proporcionala la

cargaalmacenada en ellas,de forma que: q =C*V

q:Carga almacenada en las placas.

V:Tensión entre las placas.

C:Valordelcondensadormedido enF (F=C/V).

El valor C de un condensador depende exclusivamente de las características geométricas del

mismo.

CAPACITANCIA.

La capacidad o capacitancia es unapropiedad de loscondensadores.Esta propiedad rige la

relaciónexistente entre ladiferencia depotencial(o tensión)existente entrelas placas
delcapacitory lacargaeléctricaalmacenada en este,Dichoen pocas palabras La capacitanciaes un
parámetro delcapacitorqueindica la capacidad dealmacenamiento de carga que éstetiene y su
unidad es elFaradio.Mediante la siguiente ecuación:Donde

Ces la capacidad,medida
enfaradios(en honoralfísicoexperimentalMichaelFaraday);esta unidad esrelativamente grande
ysuelen utilizarse submúltiploscomo elmicrofaradio opicofaradio.

Qes lacarga eléctricaalmacenada,medida enculombios;

Ves ladiferencia depotencial(o tensión),medidaenvoltios

Cabe destacarque la capacidad essiempre una cantidad positiva y quedepende de la geometría

delcapacitorconsiderado (de placasparalelas,cilíndrico,esférico).Otrofactordelque
depende es deldieléctrico que se introduzca entrelas dos superficies
delcondensador.Cuanto mayorsea la constantedieléctrica delmaterialno
conductor introducido,mayores la capacidad.

Circuitos capacitivos Definición: Son circuitos básicos que incluyen un capacitor y una fuente
de. Circuitos serie Se define un circuito serie como aquel circuito en el que la corriente eléctrica
solo tiene un solo camino para llegar al punto de partida, sin importar los elementos
intermedios.
Circuitos capacitivos en corriente alterna

La impedancia (Z) de un capacitor o de un circuito capacitivo puro se representa

por un número complejo con la reactancia capacitiva (XC) cambiada de signo en
su parte imaginaria y sin parte real.

La impedancia en forma binómica queda expresada como:

En forma polar:

La reactancia capacitiva (XC) es la resistencia que ofrece un capacitor al paso de

la corriente alterna. Es función de la velocidad angular (por lo tanto de la
frecuencia) y de la capacidad. Se calcula con la siguiente expresión:

XC = Reactancia capacitiva [Ω]

ω = Velocidad angular = 2 π f [rad/s]
C = Capacidad del capacitor [F]

Podemos ver en la fórmula que a mayor frecuencia el capacitor presenta menos

resistencia al paso de la corriente.

Podemos ver en la fórmula que a mayor frecuencia el capacitor presenta menos

resistencia al paso de la corriente.

Diferencia entre impedancia y reactancia

Recordemos que la impedancia es la resistencia que ofrece cualquier elemento al paso

de la corriente alterna, mientras que la reactancia capacitiva es la resistencia que
ofrecen los capacitores al paso de esa corriente. Por lo tanto, en un elemento
capacitivo puro la impedancia está formada únicamente por la reactancia capacitiva.

Comportamiento de circuitos capacitivos puros

En un capacitor o elemento capacitivo puro la corriente adelanta 90° a la tensión.

Tensión y corriente en forma fasorial

El desfasaje en forma fasorial lo podemos ver en el siguiente diagrama:

Podemos ver en la fórmula que a mayor frecuencia el capacitor presenta menos

resistencia al paso de la corriente.

Circuitos resistivos en corriente alterna

Impedancia de una resistencia

La impedancia (Z) de una resistencia sólo tiene parte real, que es igual al valor de la
resistencia (R). Esto es debido a que no hay reactancias (no hay inductores ni
capacitores).

En forma binómica la impedancia de una resistencia se representa como:

En forma polar:
Comportamiento de los elementos resistivos

El comportamiento de las resistencias o de los circuitos resistivos puros en corriente

alterna es bastante similar al comportamiento en corriente continua, pero teniendo en
cuenta que la tensión de alimentación es variable con el tiempo según su propia
función.

La caída de tensión en la resistencia, la corriente, etc., son valores que varían en función
del tiempo, tal como lo hace la señal y con la misma fase.

Los elementos resistivos no provocan desfasajes entre la tensión y la corriente. En cada

instante la corriente es directamente proporcional a la tensión en ese instante e
inversamente proporcional a la resistencia.

Tensión y corriente en forma fasorial

En forma fasorial se ven los fasores de tensión y corriente sobre una

misma línea (sin un ángulo de desfasaje). Estos fasores giran en sentido
antihorario tantas veces como indica la frecuencia de la señal.

Circuito resistivo en serie:

Un circuito resistivo en serie está formado por una fuente de energía y un conjunto de resistencias

conectadas una tras otra, generando un único camino por el cual circula corriente.
La corriente en un circuito en serie es la misma para todos los elementos, se calcula como la tensión o

voltaje divido entre la resistencia total (equivalente) del sistema.

La resistencia equivalente para un circuito en serie es la suma de todas las resistencias.

El voltaje de la fuente se reparte entre todos los elementos

resistivos, cumpliendo con la ley de Ohm.
Circuito resistivo en paralelo
Un circuito resistivo en paralelo está formado por una batería y un conjunto de resistencia que se

encuentran unidos a dos nudos o nodos en común. A estos nodos también se conecta la batería.

El voltaje de todos loe elmentos que se encuentren en paralelo es el mismo que el de la batería.

La corriente que suministra la batería se calcula como voltaje de

la fuente entre la resistencia equivalente. donde esta última se
calcula como:
∑ ( 1 / Ri ) = 1 / Req
La corriente total se distribuye entre los elementos cumpliendo con la ley de Ohm.

2. Circuito resistivo puro

Una resistencia pura se caracteriza por presentar únicamente resistencia
óhmica, cuyo valor viene dado por:

Como se deduce de la ecuación, el valor de la resistencia sólo depende

de la longitud, la sección y la naturaleza del conductor. Por tanto, el
valor de R es independiente de la frecuencia de la red y en todo
resistor de corriente alterna se verifica la ley de Ohm mediante la
expresión:

Cuando sólo existe el parámetro R decimos que se trata de un circuito

resistivo puro de corriente alterna.

Para una tensión alterna senoidal:

 La intensidad de corriente que circulará por el
circuito se obtiene aplicando la ley de Ohm:

Por tanto, según la expresión obtenida, en un circuito resistivo puro la tensión

y la intensidad tienen la misma frecuencia y están en fase y se cumple la ley
de Ohm para los valores máximos:

Si dividimos entre raiz de dos los dos miembros de la ecuación

obtendremos que también se cumple la ley de Ohm para los
valores eficaces:

En un circuito resistivo puro:

 La tensión y la intensidad tienen la misma frecuencia y están en fase.

 Se cumple la ley de Ohm tanto para los valores máximos como para los valores eficaces.

CIRCUITOS R

Solo están compuesto con elementos resistivos puros. En este caso la V y

la I (tensión e intensidad) están en fase, o lo que es lo mismo, las ondas
empiezan y acaban a la vez en el tiempo. Por estar en fase se tratan igual
que en corriente continua. Esto en c.a. solo pasa en circuitos puramente
resistivos (solo resistencias puras).
 En receptores resistivos puros la impedancia es R. Luego veremos mejor
que es realmente la impedancia. Si te fijas lo único que hacemos es aplicar
la Ley de Ohm. V = I x R.

La potencia será P = V x I. ( el cos 0º = 1), solo hay potencia activa y se

llama igualmente P. Recuerda que en este caso el ángulo de desfase es 0
grados, ya que están en fase las dos ondas.

Las tensiones e intensidades instantáneas serán:

v = Vo x seno wt

i = Io x sen wt

Circuitos inductivos en corriente alterna

La impedancia (Z) de un inductor o circuito inductivo puro se representa por

un número complejocon la reactancia inductiva (XL) en su parte imaginaria y sin parte
real.
La impedancia en forma binómica se expresa como:

En forma polar:

La reactancia inductiva (XL) es la resistencia que presentan los inductores puros al paso
de la corriente alterna. Es función del coeficiente de autoinducción (L) y de la velocidad
angular. Es directamente proporcional a ambos valores y se calcula como:

XL = Reactancia inductiva [Ω]

ω = Velocidad angular = 2 π f [rad/s]
L = Inductancia [H]

Comportamiento de circuitos inductivos puros

Tal como pasa con los capacitores, los inductores también almacenan energía eléctrica
y producen un desfasaje entre la tensión y la corriente. En los elementos inductivos
puros el desfasaje es de 90° en donde la corriente atrasa a la tensión.
Tensión y corriente en forma fasorial

En el siguiente diagrama fasorial se ve la corriente en atraso 90°.

CIRCUITOS L

Son los circuitos que solo tienen componente inductivo (bobinas

puras). En este caso la V y la I están desfasadas 90º positivos.
En estos circuitos en lugar de R tenemos Xl, impedancia inductiva.
La Xl es algo así como la resistencia de la parte inductiva. Para
calcularla es importante un valor llamado inductancia (L) que solo
poseen las bobinas puras. L será la inductancia y se mide en
henrios, al multiplicarla por w (frecuencia angular) nos dará la
impedancia inductiva.
 Si consideramos la XL como la resistencia (resistencia inductiva),
aplicando la Ley de Ohm generalizada, los valores eficaces son:

I = V/wL e I V/Xl siendo Xl = w x L.

El valor de la tensión en cualquier momento (instantánea) sería:

v = Vo x sen wt ; donde Vo es el valor máximo de la tensión, w

frecuencia angular y t el tiempo.

Para la intensidad instantánea recuerda que la I está retrasada 90º

respecto a la tensión. Si wt es el ángulo para la tensión, como la
intensidad está retrasada 90º respecto a la tensión, tenemos que la
intensidad instantánea será:

i = Io x seno (wt - 90º)

CIRCUITOS C

Este tipo de circuitos son los que solo tienen componentes

capacitivos (condensadores puros). En este caso la V y la I están
desfasadas 90º negativos (la V está retrasada en lugar de
adelantada con respecto a la I). La Xc será la impedancia
capacitiva, algo parecido a la resistencia de la parte capacitiva.
 Los valores eficaces, considerando la resistencia Xc (resistencia
capacitiva) y aplicando la ley de ohm generalizada son:

I = V/Xc e I = V/Xc; siendo Xc = 1/wC.

El valor de la tensión en cualquier momento sería:

v = Vo x sen wt ; donde Vo es el valor inicial de la tensión, w

frecuencia angular y t el tiempo.

Igualmente la intensidad:
i = Io x seno (wt + 90º), recuerda que la I está adelantada 90º.

Si quieres saber todo sobre los condensadores te recomendamos

este enlace: Condensador.

Ahora que ya sabemos como se resuelven los circuitos de corriente

alterna con receptores puros, veamos como se resuelven cuando son
una mezcla de varios puros. En este caso tenemos varias
posibilidades, RL, RC y RLC.

Recuerda los ángulos de desfase en cada caso:

Definición de números complejos

Los números complejos son pares ordenados formados por una parte real y una
parte imaginaria, que se escriben con la siguiente forma:

Son la suma de un número real (“a”) y un número imaginario (“bi”). Tanto “a”
como “b” son números reales e “i” es la unidad imaginaria (por lo tanto “bi” es
un número imaginario).

Los números complejos se aplican en diferentes ramas de la física, como por

ejemplo en el estudio de circuitos de corriente alterna.

Para la unidad imaginaria normalmente se utiliza la letra “i” aunque en algunas

aplicaciones puede usarse otra letra. Por ejemplo en el estudio de electricidad
se suele utilizar la “j” para no confundirla con la intensidad. También la j puede
aparecer antes del número que indica la cantidad imaginaria, de la siguiente
manera:

Dado que se trata de pares ordenados, los números complejos pueden ser
representados en dos ejes cartesianos, al igual que los vectores de dos
dimensiones. En el eje horizontal se ubica la parte real mientras que en el eje
vertical se ubica la parte imaginaria.
Pueden ser expresados en forma binómica (con la forma a + bi) o en forma
polar (indicando una longitud y un ángulo de inclinación sobre el eje
horizontal). La conversión de una forma a la otra es similar a la conversión de
vectores de dos dimensiones.
Representación de números complejos

Los números complejos pueden ser representados por sus dos componentes
cartesianas, una para la parte real y otra para la parte imaginaria (forma binómica).
También pueden expresarse con un módulo (o longitud) y una inclinación sobre el eje
horizontal (forma polar).

Forma binómica
Forma polar

Conversión de números complejos

Es posible convertir fácilmente un número expresado en una forma al equivalente en la

otra utilizando el teorema de Pitágoras y las funciones trigonométricas.

Forma binómica a forma polar

El módulo (que es la longitud de la hipotenusa de un triángulo) lo obtenemos como la
raíz cuadrada de la suma de las dos componentes al cuadrado.
El ángulo lo obtenemos a través de funciones trigonométricas (típicamente se suele
utilizar la inversa de la tangente). Si el número complejo pertenece al primer cuadrante
lo podemos calcular de la siguiente manera:

Si el número complejo no pertenece al primer cuadrante también podemos utilizar la

función inversa de la tangente y luego sumar o restar ángulos para calcular el ángulo
desde el primer cuadrante en sentido antihorario.

Forma polar a forma binómica

La conversión de forma polar a binómica consiste en hacer la proyección sobre cada
eje. Esto se hace mediante las funciones trigonométricas seno y coseno.

Anexos
https://es.scribd.com/doc/94378651/Unidad-3-Numeros-complejos-en-corriente-alterna
