NF1.NF2.A8.

EXERCICIS VINCLAMENT
M02: DISSENY DE PRODUCTES

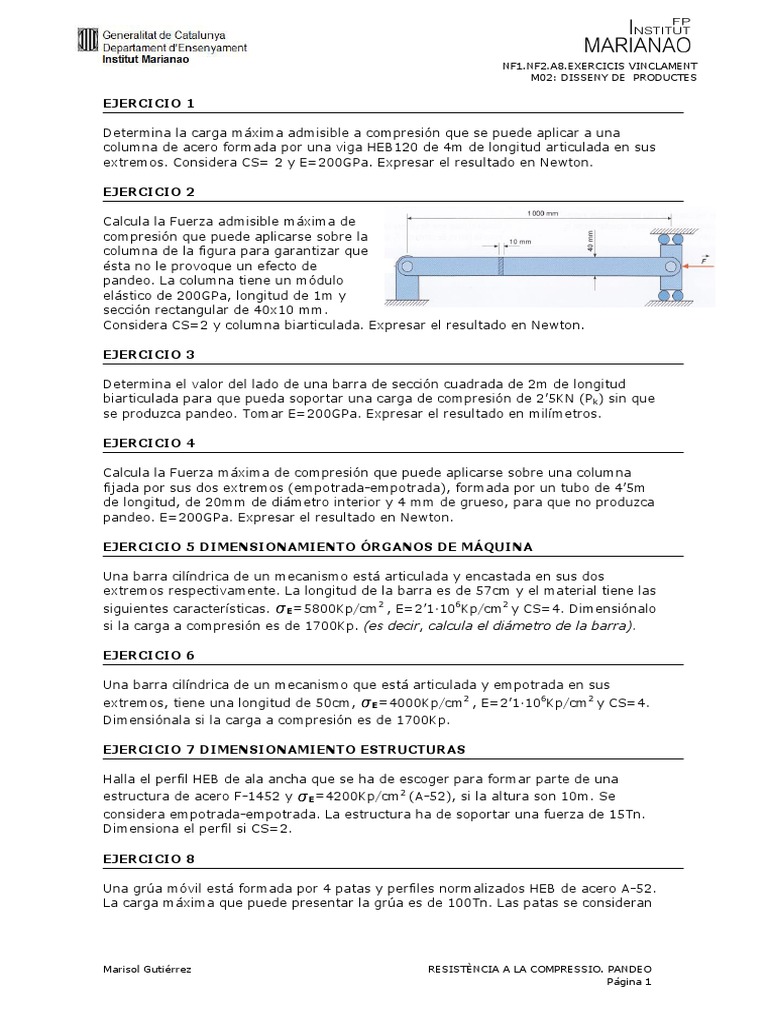

EJERCICIO 1

Determina la carga máxima admisible a compresión que se puede aplicar a una

columna de acero formada por una viga HEB120 de 4m de longitud articulada en sus
extremos. Considera CS= 2 y E=200GPa. Expresar el resultado en Newton.

EJERCICIO 2

Calcula la Fuerza admisible máxima de

compresión que puede aplicarse sobre la
columna de la figura para garantizar que
ésta no le provoque un efecto de
pandeo. La columna tiene un módulo
elástico de 200GPa, longitud de 1m y
sección rectangular de 40x10 mm.
Considera CS=2 y columna biarticulada. Expresar el resultado en Newton.

EJERCICIO 3

Determina el valor del lado de una barra de sección cuadrada de 2m de longitud

biarticulada para que pueda soportar una carga de compresión de 2’5KN (Pk) sin que
se produzca pandeo. Tomar E=200GPa. Expresar el resultado en milímetros.

EJERCICIO 4

Calcula la Fuerza máxima de compresión que puede aplicarse sobre una columna
fijada por sus dos extremos (empotrada-empotrada), formada por un tubo de 4’5m
de longitud, de 20mm de diámetro interior y 4 mm de grueso, para que no produzca
pandeo. E=200GPa. Expresar el resultado en Newton.

EJERCICIO 5 DIMENSIONAMIENTO ÓRGANOS DE MÁQUINA

Una barra cilíndrica de un mecanismo está articulada y encastada en sus dos

extremos respectivamente. La longitud de la barra es de 57cm y el material tiene las
siguientes características. sE=5800Kp/cm2 , E=2’1·106Kp/cm2 y CS=4. Dimensiónalo
si la carga a compresión es de 1700Kp. (es decir, calcula el diámetro de la barra).

EJERCICIO 6

Una barra cilíndrica de un mecanismo que está articulada y empotrada en sus

extremos, tiene una longitud de 50cm, sE=4000Kp/cm2 , E=2’1·106Kp/cm2 y CS=4.
Dimensiónala si la carga a compresión es de 1700Kp.

EJERCICIO 7 DIMENSIONAMIENTO ESTRUCTURAS

Halla el perfil HEB de ala ancha que se ha de escoger para formar parte de una
estructura de acero F-1452 y sE=4200Kp/cm2 (A-52), si la altura son 10m. Se
considera empotrada-empotrada. La estructura ha de soportar una fuerza de 15Tn.
Dimensiona el perfil si CS=2.

EJERCICIO 8

Una grúa móvil está formada por 4 patas y perfiles normalizados HEB de acero A-52.
La carga máxima que puede presentar la grúa es de 100Tn. Las patas se consideran

Marisol Gutiérrez RESISTÈNCIA A LA COMPRESSIO. PANDEO

Página 1
 NF1.NF2.A8.EXERCICIS VINCLAMENT
M02: DISSENY DE PRODUCTES

articuladas-empotradas y tienen una longitud de 7m. Si aplicamos un coeficiente de

seguridad de 1’75, dimensiona las patas de la grúa.
