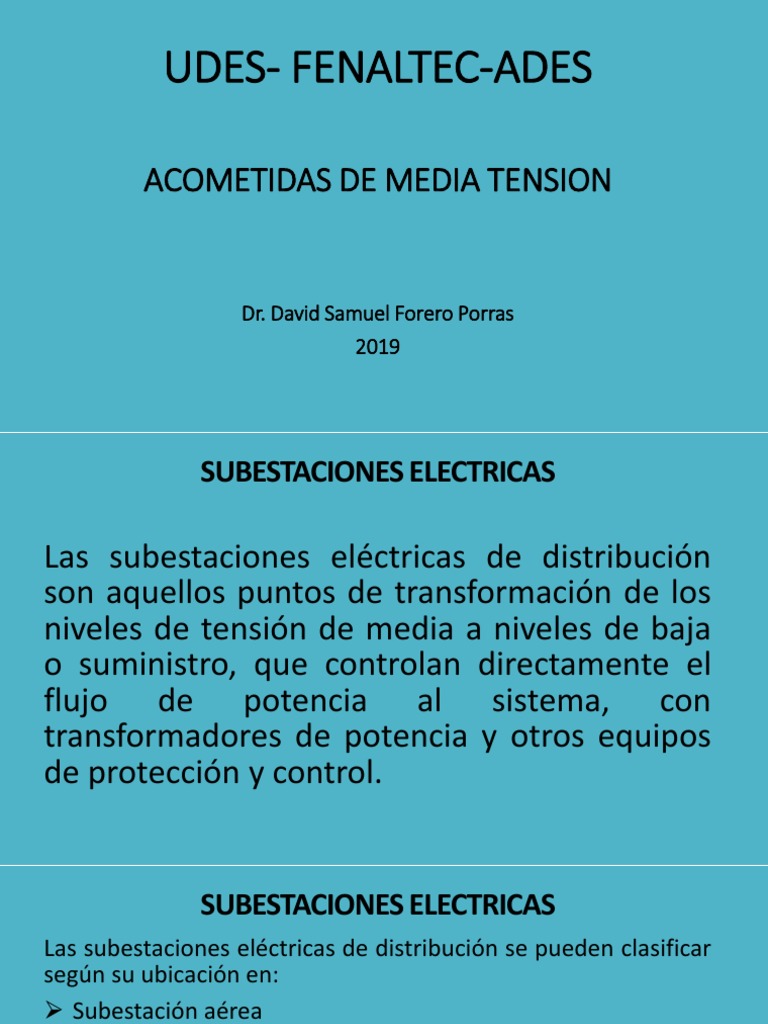

UDES- FENALTEC-ADES
ACOMETIDAS DE MEDIA TENSION
Dr. David Samuel Forero Porras
2019
SUBESTACIONES ELECTRICAS
Las subestaciones eléctricas de distribución
son aquellos puntos de transformación de los
niveles de tensión de media a niveles de baja
o suministro, que controlan directamente el
flujo de potencia al sistema, con
transformadores de potencia y otros equipos
de protección y control.
SUBESTACIONES ELECTRICAS
Las subestaciones eléctricas de distribución se pueden clasificar
según su ubicación en:
Subestación aérea
capsulados
Pedestal
Convencionales de local
patio y
Subterráneos.
SUBESTACIONES ELECTRICAS
Las líneas, redes, y transformadores de distribución serán por
lo general aéreas, excepto en los siguientes casos:
Redes de media y baja tensión de los cascos urbanos de
los estratos 4, 5 y 6.
En sectores clasificados por la Empresa como de
distribución subterránea.
En aquellos sitios donde su ubicación no permita lograr las
distancias mínimas de seguridad estipuladas
Se puede instalar transformadores de distribución en
poste siempre que no supere 250 KVA ni 800 kgf de peso.
SUBESTACIONES AEREAS
La subestación aérea está conformada
generalmente por un transformador de
distribución, acompañado de su respectiva
protección contra sobretensión y protección
contra sobrecorrientes, transformadores de
corriente, como también de algunos
accesorios indispensables para su montaje
como apoyos, aisladores y herrajes.
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
PROTECCION DE SOBRECORRIENTE
FUSIBLE DE HILO
SUBESTACIONES AEREAS
PROTECCION DE SOBRECORRIENTE
FUSIBLE DE HILO
SUBESTACIONES AEREAS
PROTECION DE SOBRETENSION
SUBESTACIONES AEREAS
POSTE DE CONCRETO
SUBESTACIONES AEREAS
Se podrán instalar subestaciones con
transformador en poste, sin ningún tipo de
encerramiento, siempre que no supere 250 KVA
ni 800 kg de peso.
Los transformadores menores o iguales a 112,5
KVA y con un peso inferior a 600 kg, se deben
instalar en un solo poste que tenga una
resistencia de rotura no menor a 510 kgf.
SUBESTACIONES AEREAS
Transformadores de potencia superior a 112,5 y
menor o igual a 150 KVA con pesos menores a
700 kg, se deben instalar en un solo poste con
carga de ruptura no menor a 750 kgf.
Transformadores de potencia mayores a 150
KVA y menores o iguales a 250 KVA se podrán
instalar en un solo poste de resistencia no
menor a 1050 kgf.
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
SUBESTACIONES AEREAS
En instalaciones rurales, los
transformadores menores o iguales a 25
KVA pueden instalarse en postes de
madera, con resistencia de rotura menor a
510 kgf, siempre y cuando se haga un
análisis de esfuerzos y se garantice la
estabilidad mecánica de la estructura.
SUBESTACIONES ELECTRICAS AEREAS
SUBESTACIONES CAPSULADAS
Las subestaciones capsuladas son aquellas en
las que existe un recinto cerrado en el cual se
encuentran alojadas varias celdas, una de ellas
destinada para el transformador de
distribución, una celda para el equipo de
protección y maniobra, y otra celda alberga el
grupo de medida compuesto por los
transformadores de potencial y de corriente.
SUBESTACIONES CAPSULADAS
SUBESTACIONES CAPSULADAS
Los Centros de Transformación capsulados
industriales de 34,5 kV pueden instalarse en
locales con los elementos de maniobra,
medida y protección en celdas, y el
transformador interior sin celda en local
independiente, o con los equipos de
maniobra, medida y protección en celdas a la
intemperie y el (los) transformador(es) a la
intemperie.
SUBESTACIONES CAPSULADAS
SUBESTACIONES CAPSULADAS
Los Centros de Transformación de pedestal,
pueden instalarse en áreas de cesión tipo B de
servicios comunes en conjuntos residenciales y
edificaciones, siempre y cuando se garantice el
acceso y retiro mediante vehículo o
montacargas.
También se contempla su utilización para el
alumbrado público de avenidas e intersecciones
en los cuales si se permite la utilización en zonas
de cesión tipo A.
SUBESTACIONES CAPSULADAS
Zonas de cesión :
La tipo A, que son de propiedad del Estado y su uso ,
goce y disfrute es público, y sobre las cuales la
Defensoría del Espacio Público ejerce las funciones de
administración, defensa, inspección, vigilancia
regulación y control;
Las de tipo B, áreas e instalaciones de uso y
propiedad comunal privada, indispensables para la
existencia del conjunto y susceptibles de ser
sometidas al régimen de propiedad horizontal.
SUBESTACIONES CAPSULADAS
Los Centros de Transformación capsulados, de
pedestal y subterráneos se utilizan en edificios
y conjuntos multifamiliares donde la
conformación urbanística no permite la
instalación de transformadores en poste,
estratos 4, 5 y 6.
En un lote o edificio el local de los Centros de
Transformación debe ubicarse en áreas de
equipamiento comunal privado, denominadas
áreas tipo B
SUBESTACIONES DE PEDESTAL
La instalación de transformadores de
distribución se podrá efectuar sobre
pedestal si tienen una capacidad superior
a 250 KVA, salvo que la subestación tenga
los requisitos para subestación capsulada.
SUBESTACIONES DE PEDESTAL
SUBESTACIONES DE PEDESTAL
En las subestaciones tipo pedestal, cuando en
condiciones normales de operación se prevea que
la temperatura exterior del cubículo supere los
45°C, debe instalarse una barrera de protección
para evitar riesgos asociados a dicha temperatura
y colocarse avisos que indiquen la existencia de
una “superficie caliente”.
Si el transformador posee una protección que
garantice el corte o desenergización cuando exista
una sobretemperatura, quedara eximido de dicha
barrera.
SUBESTACIONES DE PEDESTAL
El transformador debe quedar instalado
en un lugar con área libre suficiente que
permita la apertura de las puertas del
gabinete del transformador, las cuales
deben alcanzar un ángulo mayor de 135°.
SUBESTACIONES DE PEDESTAL
SUBESTACIONES DE PEDESTAL
SUBESTACIONES DE PEDESTAL
SUBESTACIONES CONVENCIONALES LOCAL
Las subestaciones tipo local en la actualidad
no son permitidas, debido al peligro latente al
que esta expuesto el personal, ya que tanto el
transformador de distribución, los
seccionadores de operación bajo carga o el
barraje, se encuentran a la vista en el interior
de un recinto cerrado de 3.5X2.5X3 m.
SUBESTACIONES CONVENCIONALES LOCAL
SUBESTACION DE PATIO
SUBESTACION DE PATIO
SUBESTACIONES SUBTERRANEAS
Los Centros de Transformación subterráneos
se instalan bajo el andén y zonas verdes. Sus
equipos deben operar ocasionalmente
sumergidos en agua, bajo condiciones
específicas de tiempo y presión y deben tener
conexiones eléctricas de frente muerto.
SUBESTACION SUBTERRANEA
SUBESTACION SUBTERRANEA
SUBESTACION SUBTERRANEA
SUBESTACION SUBTERRANEA
SUBESTACION SUBTERRANEA
REDES SUBTERRANEAS
En las redes urbanas subterráneas en media
tensión hay que proteger los conductores
principalmente contra la torsión, el pandeo, la
tracción excesiva, la presión y las curvaturas
muy pronunciadas. El uso de compuestos
lubricantes durante la instalación de los cables
en los ductos facilita notablemente la
operación pues reduce el coeficiente de
fricción entre el cable y el ducto.
REDES SUBTERRANEAS
Los transformadores de distribución pueden
ser de los siguientes tipos:
Sumergidos en aceite mineral, vegetal, o
similares.
• Tipo seco abierto
• Tipo encapsulado
TRANSFORMADORES SECOS
En los casos en los cuales se utilicen
transformadores secos, éstos se
instalarán en celdas, con los equipos
de maniobras y protección en el
mismo local
TRANSFORMADORES SECOS
TRANSFORMADORES SECOS
TRANSFORMADORES SECOS
TRANSFORMADORES SECOS
Los transformadores tipo seco podrán
instalarse en cualquier piso o sótano.
En sitios con posibilidades de
inundación el transformador seco
debe ser capsulado tipo F.
TRANSFORMADOR AISLAMIENTO EN ACEITE
Cuando se instalen transformadores
con aislamiento en aceite requieren
bóveda para el transformador y local
para los equipos de maniobra y
protección
TRANSFORMADOR AISLAMIENTO EN ACEITE
