Regulador de Presion de Primera Etapa para Estaciones Descompresoras de Gas Natural Comprimido-Gnc

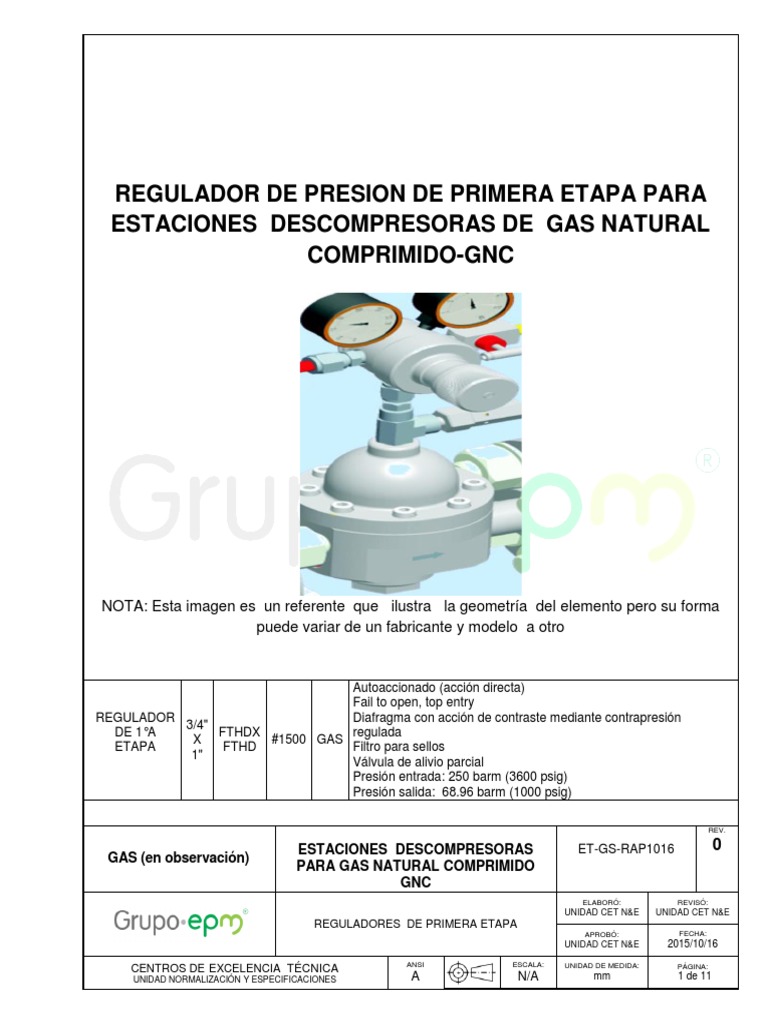

REGULADOR DE PRESION DE PRIMERA ETAPA PARA
ESTACIONES DESCOMPRESORAS DE GAS NATURAL

COMPRIMIDO-GNC
NOTA: Esta imagen es un referente que ilustra la geometría del elemento pero su forma
puede variar de un fabricante y modelo a otro
Autoaccionado (acción directa)

Fail to open, top entry
REGULADOR Diafragma con acción de contraste mediante contrapresión
3/4"
DE 1°A FTHDX regulada
X #1500 GAS
ETAPA FTHD Filtro para sellos
1"
Válvula de alivio parcial
Presión entrada: 250 barm (3600 psig)
Presión salida: 68.96 barm (1000 psig)
REV.
ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

GAS (en observación)
PARA GAS NATURAL COMPRIMIDO
GNC
ELABORÓ: REVISÓ:
UNIDAD CET N&E UNIDAD CET N&E
REGULADORES DE PRIMERA ETAPA
APROBÓ: FECHA:
UNIDAD CET N&E 2015/10/16
ANSI ESCALA: UNIDAD DE MEDIDA: PÁGINA:
CENTROS DE EXCELENCIA TÉCNICA
UNIDAD NORMALIZACIÓN Y ESPECIFICACIONES A N/A mm 1 de 11
CONTROL DE CAMBIOS
Entrada en
Fecha Elaboró y
Aprobó Descripción vigencia
revisó
DD MM AAAA DD MM AAAA
CET N&E CET N&E
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
CONTENIDO
1. OBJETO ................................................................................................................................ 4
2. ALCANCE ............................................................................................................................. 4
3. DOCUMENTOS DE REFERENCIA....................................................................................... 4
4. DEFINICIONES ..................................................................................................................... 5
5. ANTECEDENTES ................................................................................................................. 6
6. REQUISITOS TÉCNICOS ..................................................................................................... 6
6.1 Características técnicas ................................................................................................. 6
6.2 Pruebas y ensayos ......................................................................................................... 7
6.3 Rotulado ......................................................................................................................... 7
7. EMPAQUE, TRANSPORTE Y ALMACENAMIENTO ............................................................ 7
8. CRITERIOS DE ACEPTACIÓN Y RECHAZO ....................................................................... 7
9. DOCUMENTO TÉCNICOS SOLICITADOS .......................................................................... 8
10. CARACTERISTICAS TÉCNICAS GARANTIZADAS ............................................................. 8
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
1. OBJETO
Esta especificación tiene por objeto establecer los requisitos técnicos que deben cumplir los
reguladores de presión de primera etapa en las estaciones descompresoras para gas natural
comprimido-GNC
2. ALCANCE
Esta especificación técnica cubre el regulador de primera etapa para la estación de

descompresión de gas natural comprimido la cual contará con un brazo principal y un brazo de
respaldo, cada uno autónomo en el control de las presiones en cuyo caso se setea cada
regulador de primera etapa, uno como brazo activo a una presión mayor que la del brazo
pasivo o de respaldo. El sistema se asocia con una válvula de alivio saeteada por encima de
los reguladores de primera etapa, tanto el activo como el de respaldo.
Este tipo de regulador puede ser utilizado dentro de otras tantas aplicaciones como
 Estación de Descompresión de Gas Natural

 Boca de Pozo
 Gasoducto Virtual
 Procesos Industriales que utilizan cilindros de alta presión de N2, H2 o Gás Natural
 Procesos Químicos
 Cogeneración
3. DOCUMENTOS DE REFERENCIA
El regulador trabajador del brazo activo iniciará el control de la presión en la estación. En un

evento de falla de éste y por incremento en la presión, actuara la válvula de alivio de primera
etapa, Ante este evento se procederá a cerrar las válvula de corte antes y después del
regulador dañado y de esta forma iniciara operación el brazo de respaldo. Podrá tomarse
com referencia del elemento regulador de primera etapa diferentes documentos desde la
página web que apliquen e esta especificación siempre que cumplan las especificaciones
técnicas; la presión de entrada, el ANSI o Clase, y el caudal de demanda en función de la
presión de salida.
SAE1045/ AISI304
AISI 316-AISI 420
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
4. DEFINICIONES
AISI/SAE: La norma AISI/SAE (también conocida por SAE-AISI) Definida como una
clasificación de aceros y aleaciones de materiales no ferrosos. Es la más común en los Estados
Unidos de América, American Iron and Steel Instituto (Instituto americano del hierro y el acero),
mientras que SAE Society of Automotive Engineers (Sociedad de Ingenieros Automotores).
CTG: Características Técnicas Garantizadas:
EPM: Empresas Públicas de Medellín, Empresa de Servicios Públicos Domiciliarios, ESP.
Filtro: Elemento destinado a retener partículas sólidas presentes en el gas, construido en
fundición metálica y en este caso asociada al regulador de primera etapa
Gas Natural: mezcla de hidrocarburos con predominio de metano y contenido menores de

componentes como etano, propano, butano y otros.
GNC: Sistema de Distribución denominado Gas Natural Comprimido el cual emplea EPM E.S.P
con presiones entre 50 barm a la entrada en la estación descompresora y entre 4 barm y 6.9
barm como presión de salida en la red de Distribución de gas de EPM.
ICONTEC: Instituto Colombiano de Normas Técnicas y Certificación.
mchs: metros cúbicos hora estándar. Se entienden como condiciones estándar de referencia
una presión de 1 013,25 mbar (14,7 psi) y una temperatura de 15,56 °C (60 °F).
NTC: Normas Técnicas Colombianas
Regulador de presión: Un regulador de presión está compuesto por tres elementos:

. Elemento restrictor: orificio de la válvula y tapón.
. Elemento de medida o sensor: diafragma y conductos o tubing.
. Elemento de Carga: Resorte, gas comprimido o gas regulado suministrado por un piloto.
Es un dispositivo mecánico empleado para disminuir la presión de entrada y regular

uniformemente la presión de salida de un sistema. Reduce la presión del gas que recibe y la
mantiene constante independientemente de los caudales que permite pasar y de la variación de
presión aguas arriba del mismo, dentro de los rangos admisibles. Para la selección de los
reguladores deberán tenerse en cuenta los valores máximos y mínimos de la presión de
entrada, la presión regulada y los caudales requeridos. Se asocian a los reguladores
elementos adicionales de seguridad como pilotos o válvulas de seguridad que dan valor
agregado a la operación de la Descompresora de gas Natural.
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
Valores de regulación: En todos los casos, las válvulas reguladoras garantizarán un valor
constante de la presión de salida, con una tolerancia comprendida entre ± 10% de variación
ante cualquier fluctuación de caudal dentro de las condiciones normales de operación,
recomendándose no obstante el uso de válvulas con controlador proporcional e integral.
Válvula: Generalmente de bola y mineral y va antes de la regulación de primera etapa, para

éste tipo de Estaciones Descompresoras a gas, se utilizan válvulas de mariposa aguas
debajo de la regulación.
Válvula interna de alivio: Dispositivo del regulador que permite evacuar en forma segura hacia
la atmósfera un exceso de presión interna.
5. ANTECEDENTES
Existen zonas alejadas de los centros de Distribución de gas donde no existe una tubería de
gas natural. Para satisfacer la demanda de estos lugares la entrega del gas se realiza a través
de cilindros que se comprimen a alta presión por medio de gas natural comprimido -GNC
La Logística se realiza mediante transporte por camión tipo tráiler en tubulonas o mediante
camiones en paquetes de cilindros o botellas, en tal sentido se ofrecen reguladores de presión
en primera y segunda etapa, filtros y válvulas de cierre, diseñado para operar con una presión
de entrada de hasta 2500 barm (clase # 1500 o mayor) y las presiones de salida final de 4 a
6.9 barm.
Normalmente el primer regulador auto accionado, de fallo abierto, filtro para sellos y válvula
de alivio parcial hace trabajo con una presión de entrada de 250 bar m y sale regulado con
presión de aproximadamente 75 barm. Luego viene el regulador de segunda etapa, para salir
finalmente entre 2 a 4 barm que se atiende a en la red de distribución.
6. REQUISITOS TÉCNICOS
NOTA: No exceder el valor máximo de la presión de entrada
6.1 Características técnicas
Este tipo de regulador de presión para alta presión es del tipo piloto operado diseñado para
aplicación con alta presión de entrada. Con material del cuerpo y componentes internos en
acero inoxidable el cual puede ser utilizado con Gas Natural Comprimido –GNC y gases como,
Nitrógeno, Oxígeno, Hidrógeno y otros gases no corrosivos.
Entre las principales aplicaciones de una gran gama, el regulador puede ser utilizado en:
 Estación de Descompresión de Gas Natural

REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
 Boca de Pozo
 Gasoducto Virtual
 Procesos Industriales que utilizan cilindros de alta presión de N2, H2 o Gás Natural
 Bancos de Pruebas de Alta Presión
6.2 Pruebas y ensayos
Enuncie y/o describa las pruebas, ensayos y verificaciones a los que debe ser sometido el
elemento que está ofertando Anexe los esquemas, imágenes, tablas o gráficos que considere
necesario para describir correctamente elemento descrito
6.3 Rotulado
El regulador de primera etapa para aplicaciones de gas natural comprimido-GNC viene
marcado en el cuerpo del mismo del elemento y se describe mínimamente de la siguiente
manera: El rotulado del regulador de presión de gas debe brindar la información suficiente para
identificar:
 El nombre del fabricante o su representante, marca comercial o modelo
 La designación del modelo.
 La presión de servicio o el rango de la presión y de temperatura
 El serial o número de identificación del elemento
En las especificaciones técnicas-CTG deben quedar definidas las características, referencia,

aplicación, rango de temperatura, presión máxima de trabajo, diámetro, normatividad aplicable,
entre otras variables.
Deben conocerse previamente situaciones potenciales que pueden ofrecer daño relacionado
con la operación del regulador En tal sentido los operarios deben recibir la capacitación
periódica debida por parte del fabricante o el distribuidor en la operación y mantenimiento del
regulador así como el recambio de sus partes en las estaciones descompresoras de GNC.
7. EMPAQUE, TRANSPORTE Y ALMACENAMIENTO

El empaque, transporte y almacenamiento del Regulador de primera etapa, deben obedecer a
las recomendaciones del fabricante tanto en su instalación como en la operación misma. Sin
embargo el elemento como tal, debe ser entregado con los manuales de instalación,
operación y mantenimiento y en idioma español.
8. CRITERIOS DE ACEPTACIÓN Y RECHAZO

Las marcas de los reguladores de primera etapa deben presentar sus certificado de calidad
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
y de fábrica o de producto vigentes con un año o menos de expedición, con alcance a las
actividades relativas al elemento. En caso contrario el elemento no será recibido por la
interventoría de EPM E.S.P. Los documentos entregados deben garantizar la operación del
regulador de primera atapa a una presión de operación de 250barm.
9. DOCUMENTO TÉCNICOS SOLICITADOS
A continuación se listan los documentos técnicos que se deben presentar con los…….:
a. Certificado de gestión de la calidad del fabricante de los bienes, con base en la

norma ISO-9001, otorgado por la firma fabricante de los reguladores de presión de
primera etapa por una institución debidamente acreditada como organismo certificador,
de acuerdo con el Decreto 1535 de 2005 expedido por el Gerente General de LAS
EMPRESAS. El alcance del certificado debe ser aplicable a las actividades de
producción/fabricación de reguladores de presión para procesos químicos o proyectos
industriales, tratamiento de gas natural o sus términos equivalentes.
b. El PROPONENTE a quien se le acepte la propuesta deberá mantener vigente el
certificado (o solicitar al poseedor del mismo que se mantenga vigente) durante la
ejecución del contrato. En el evento en que el certificado se venza durante el período de
ejecución del contrato, el CONTRATISTA estará obligado a renovarlo (o a solicitar al
poseedor del mismo que se renueve) con la suficiente antelación, de lo contrario se hará
acreedor a las sanciones establecidas al respecto en el pliego de condiciones
contractuales
c. El PROPONENTE a quien se le acepte la propuesta deberá entregar con el producto o
elemento el certificado de producto o de fábrica vigente y mediante laboratorio
acreditado nacional o internacional.
d.
10. CARACTERISTICAS TÉCNICAS GARANTIZADAS
EL regulador de primera etapa para las descompresoras de gas natural de 200 y 500 mchs
debe ser auto accionado, de fallo abierto, top entry, de diafragma, con acción de contraste
mediante contrapresión regulada, filtro para sellos y válvula de alivio parcial con conexión
roscada.
Materiales:
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
 Cuerpo: Acero Inoxidable
 Internos: Acero Inoxidable
 Elastómeros: Buna N o un material superior
Conexiones: ¾ ''x1'' Roscado ANSI 1500

Límites de Operación:
 Temperatura: -30°C hasta 120°C

 Rango de Regulación: 1 hasta 110 barm
 Presión máxima 250 barm,
El mantenimiento preventivo de los reguladores de presión es esencial para un buen

funcionamiento del equipo descompresor, así como también tiene relación directa con la
confiabilidad del sistema, evitando problemas de orígenes diferentes.
La periodicidad del mantenimiento según cada instalación, las condiciones de servicio de
proceso y calidad del gas; por ejemplo, si el equipo está trabajando con la presencia de
contaminantes como polvo negro, polvo amarillo, aceite y condensados, etc., sin duda afectan
el desempeño y recambio del set de repuestos
Es imperativo que todos los usuarios de este tipo de equipos hayan sido adecuadamente
formados y capacitados referente a los probables peligros de la instalación, los cuales deberán
ser competentes para las pruebas, puesta en marcha, operación y mantenimiento para
realizar este trabajo.
Los manuales de instrucciones se proporcionan para la orientación de los usuarios, pero
suponen que tienen un conocimiento básico. En caso de cualquier duda o ambigüedad que
afectan el procedimiento correcto, deben ponerse en contacto con el Fabricante o
Distribuidor con el fin de informar u ofrecer el servicio los reguladores y componentes a
presión de los reguladores tanto de primera como segunda etapa. Si no se tiene claridad del
procedimiento a seguir no tome riesgos innecesarios.
Los reguladores pueden generar alto nivel de ruido, perjudicial a los agentes cercanos, de tal
manera que se garantice la normatividad en función de los mínimos niveles de ruido
permitidos. Los reguladores deben ser instalados entre las líneas de gas, evitando tensión
entre ellas y de forma que conserven su alineamiento.
Establecer la garantía del elemento bajo defectos de fabricación y de uso normal sin recambio
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
CARACTERÍSTICAS TÉCNICAS GARANTIZADAS-CTG
Regulador de Presión de Primera etapa para Estaciones
Descompresoras de Gas Natural Comprimido-GNC 200-500 mchs
ÍTE
GRUPO DESCRIPCIÓN OFERTADO
M
SI ( ) NO ( )
VALOR
NO.
No. CARACTERÍSTICA TÉCNICA EXIGIDA GARANTIZA
FOLIO
DO
1 Requisitos generales
1.1 Nombre del fabricante o proveedor Indicar
1.2 Código de referencia o modelo del producto Indicar
1.3 Apto para trabajar a la intemperie SI ( ) NO ( )
1.4 Certificado de producto de acuerdo con la normatividad SI ( ) NO ( )
Límites de Operación:
Temperatura: -30°C hasta 80°C
1.5 Rango de Regulación: 4 hasta 110 barm SI ( ) NO ( )
Máxima presión de Trabajo 250barm
1.6 Caudal (mchs) Indicar

1.7 Presión de entrada 250 barm (3,625psim) SI ( ) NO ( )
2 Geometría
Diámetro de 3/4” entrada del cuerpo del regulador rosca
2.1 SI ( ) NO ( )
NPT
2.2 Diámetros de 1”de salida del regulador Rosca NPT SI ( ) NO ( )
2.3 Filtro para sellos y válvula de alivio parcial SI ( ) NO ( )

3 Materiales y acabados
Material del cuerpo del regulador en acero inoxidable
3.1 SI ( ) NO ( )
(internos y externos )
3.2 Elastómeros en Buna N SI ( ) NO ( )
3.3 Conexiones roscadas ¾”HNPTX1”HNPT SI ( ) NO ( )

REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:
3.4 Fallo abierto,Top entry SI ( ) NO ( )
Diafragma con acción de contraste mediante

3.5 SI ( ) NO ( )
contrapresión regulada
4 Marcación y empaque
4.1 Marca, presión y caudal; ANSI 1500 o mayor SI ( ) NO ( )
5 Otros documentos
Ficha técnica del regulador donde se especifiquen sus
5.1 SI ( ) NO ( )
dimensiones
Manual de operación, instalación y mantenimiento del
5.2 SI ( ) NO ( )
regulador en Español
Garantizar dos (2) Kit de reparación completos tanto del
5.3 regulador como del piloto ( Diagramas, empaques, SI ( ) NO ( )
elementos filtrantes, obturador, y válvula de alivio
Documentos sobre indicador de falla y su probable
5.4 SI ( ) NO ( )
causa y corrección
NOTA: Para este caso en particular el Oferente debe especificar los parámetros de caudal,
presión de entrada, presión de salida y seteos tanto del regulador de primera etapa, el activo
como pasivo, y tener en cuenta éstos mismos parámetros para los reguladores de segunda
etapa en su arreglo activo y de respaldo, toda vez que la primera etapa, recibe la segunda en
la estación reguladora.
REV.

GNC
ELABORÓ: REVISÓ:
APROBÓ: FECHA:

Regulador de Presion de Primera Etapa para Estaciones Descompresoras de Gas Natural Comprimido-Gnc

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Regulador de Presion de Primera Etapa para Estaciones Descompresoras de Gas Natural Comprimido-Gnc

Cargado por

Copyright:

Formatos disponibles

REGULADOR DE PRESION DE PRIMERA ETAPA PARA

ESTACIONES DESCOMPRESORAS DE GAS NATURAL

Autoaccionado (acción directa)

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

CET N&E CET N&E

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

Esta especificación técnica cubre el regulador de primera etapa para la estación de

 Estación de Descompresión de Gas Natural

El regulador trabajador del brazo activo iniciará el control de la presión en la estación. En un

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

Gas Natural: mezcla de hidrocarburos con predominio de metano y contenido menores de

ICONTEC: Instituto Colombiano de Normas Técnicas y Certificación.

NTC: Normas Técnicas Colombianas

Regulador de presión: Un regulador de presión está compuesto por tres elementos:

Es un dispositivo mecánico empleado para disminuir la presión de entrada y regular

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

Válvula: Generalmente de bola y mineral y va antes de la regulación de primera etapa, para

 Estación de Descompresión de Gas Natural

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

6.2 Pruebas y ensayos

En las especificaciones técnicas-CTG deben quedar definidas las características, referencia,

7. EMPAQUE, TRANSPORTE Y ALMACENAMIENTO

8. CRITERIOS DE ACEPTACIÓN Y RECHAZO

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

9. DOCUMENTO TÉCNICOS SOLICITADOS

a. Certificado de gestión de la calidad del fabricante de los bienes, con base en la

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

Conexiones: ¾ ''x1'' Roscado ANSI 1500

 Temperatura: -30°C hasta 120°C

El mantenimiento preventivo de los reguladores de presión es esencial para un buen

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

1.6 Caudal (mchs) Indicar

2.3 Filtro para sellos y válvula de alivio parcial SI ( ) NO ( )

3.2 Elastómeros en Buna N SI ( ) NO ( )

3.3 Conexiones roscadas ¾”HNPTX1”HNPT SI ( ) NO ( )

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

Diafragma con acción de contraste mediante

ESTACIONES DESCOMPRESORAS ET-GS-RAP1016 0

También podría gustarte
