“ ESTRUCTURAS METALICAS”

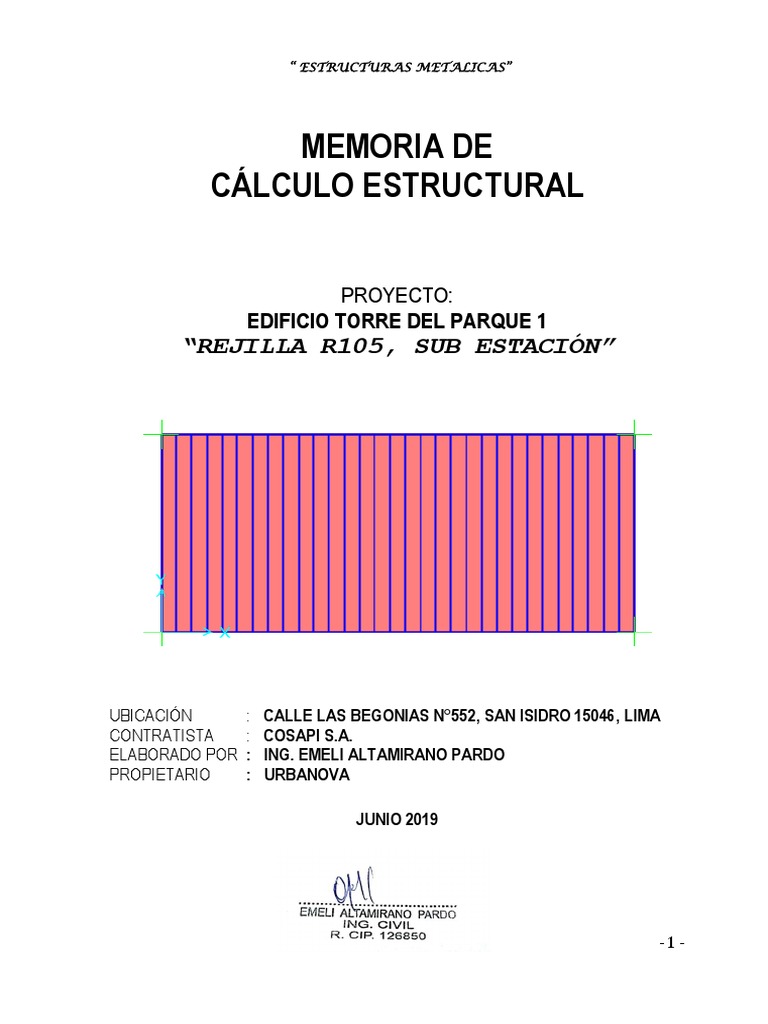

MEMORIA DE
CÁLCULO ESTRUCTURAL
PROYECTO:
EDIFICIO TORRE DEL PARQUE 1
“REJILLA R105, SUB ESTACIÓN”
UBICACIÓN : CALLE LAS BEGONIAS N°552, SAN ISIDRO 15046, LIMA
CONTRATISTA : COSAPI S.A.
ELABORADO POR : ING. EMELI ALTAMIRANO PARDO
PROPIETARIO : URBANOVA
JUNIO 2019
-1 -
“ ESTRUCTURAS METALICAS”
MEMORIA DE CÁLCULO ESTRUCTURAL
1. DESCRIPCIÓN. -
La presente Memoria se refiere al diseño estructural del
proyecto “TORRE DEL PARQUE I” - REJILLA R105, SUB
ESTACIÓN”. La estructura está formada por ANGULO METALICO CON
PLATINA, cuyo análisis se realizará considerando las normas de
Diseño de Acero Estructural.
2. OBJETIVOS.-
La presente memoria tiene por objeto la descripción y
justificación de los distintos elementos que configuran la
estructura de la REJILLA R105 del proyecto ejecutivo para la
CONSTRUCCIÓN DE LA TORRE DEL PARQUE I en Lima.
3. GENERALIDADES. -
En la presente memoria de cálculo se especifica el procedimiento
seguido para realizar el diseño de las estructuras metálicas que
forman parte de la estructura del Proyecto. La estructura está
formada por ANGULO CON PLATINA METALICA, con uniones soldadas,
verificándose sus elementos a los esfuerzos solicitados, según la
Normatividad Vigente E.090 Estructuras metálicas, utilizando
Software SAP2000 V.20.2
La resistencia de los elementos estructurales y conexiones será
determinada mediante las cargas que actúan sobre la Estructura con
su respectiva combinación de carga.
4. UBICACIÓN. -
La Rejilla R105 está ubicada en la esquina de las calles ANDRES
REYES Y CALLES LAS BEGONIAS que esta está ubicado en CALLE LAS
BEGONIAS N°552 distrito de SAN ISIDRO 15046, LIMA
5. CARACTERISTICAS GEOMÉTRICAS. -
La geometría de la estructura metálica formada por REJILLA
METALICA APOYADO SOBRE MURO DE CONCRETO ARMADO, está compuesta
por:
ANGULO: L 1.25 X 1.25 X 3/16”
REJILLA METALICA: 1.5 X 3/16”, 1.25 X 3/16”
PLATINA DE ACERO: 1”X1/4”, 1.25X1/4”
SOLDADURA E60XX, FY = 60 KSI
-2 -
“ ESTRUCTURAS METALICAS”
MODELO 3D ANALISIS ESTRUCTURAL
La configuración estructural busca tener la menor deflexión,
para que los perfiles de la estructura de REJILLA METALICA no estén
sometidos a esfuerzos mayores.
6. METODOLOGÍA DE CÁLCULO.-
El análisis estructural de las estructuras propuestas se
realizó con el programa de Calculo Computarizado de Estructuras
SAP2000 V.20.2.0; en donde se introdujo el modelo de la estructura,
con su respectiva geometría, cargas y condiciones de extremo. Se ha
diseñado de acuerdo a lo que indican las siguientes normas:
NTE E-020 Cargas.
NTE E-030 Diseño Sismorresistente.
NTE E-050 Suelos y Cimentaciones.
-3 -
“ ESTRUCTURAS METALICAS”
NTE E-060 Concreto Armado.
NTE E-090 Estructuras Metálicas.
NORMA ANSI/AISC 360-10: Specification for Structural Steel
Buildings.
NORMA ANSI/AISC 341-16: Seismic Provisions for Structural
Steel Buildings.
7. CONDICIONES DE CARGA. -
Para el diseño se consideró que soporte una carga VIVA de
500 Kg/m2
CARGA VIVA
-4 -
“ ESTRUCTURAS METALICAS”
8. COMBINACIONES DE CARGAS.-
Posteriormente del cálculo de cargas para cada combinación de cargas
se procedió a realizar las combinaciones de carga según los factores
de carga del método LRFD de diseño por factores de carga y
resistencia), teniéndose en cuenta las combinaciones de carga
factorizadas recomendadas por la Norma E-090 para determinar la
resistencia requerida de los elementos que conforman la estructura.
Así tenemos:
Combinación 1: 1.4 D
Combinación 2: 1.2 D + 1.6 L
Combinación 3: 1.2 D + 1.6 L + 0.8 W
Combinación 4: 1.2 D + 1.3 W + 0.5 L
Combinación 5: 1.2 D + 0.5 L
Combinación 6: 0.9 D + 1.3 W
Envolvente : Para el caso se utilizó combo 2
9. PROPIEDADES DE LOS MATERIALES.-
Los siguientes materiales han sido considerados en el presente
proyecto:
ACERO ESTRUCTURAL (A-36):
Resistencia (fy): 2,500 Kg/cm2 (Gº 36):
Módulo de Elasticidad (E) : 2’000,000 Kg/cm2
Módulo de Poisson (u) : 0.30
ACERO LISO (ASTM A-615):
Resistencia a la fluencia (fy) : 4,200 Kg/cm2 (Gº 60):
Módulo de Elasticidad “E”: 2’100,000 Kg/cm2
PLANCHAS (A-36):
Resistencia (fy): 2,500 Kg/cm2 (Gº 36):
Módulo de Elasticidad (E) : 2’000,000 Kg/cm2
-5 -
“ ESTRUCTURAS METALICAS”
10. SECCIONES DE LOS ELEMENTOS.-
10.1. VIGAS METÁLICAS A36:
-6 -
“ ESTRUCTURAS METALICAS”
11. RESULTADOS.-
11.1. DISEÑO ESTRUCTURAL
VERIFICACIÓN DE LOS ELEMENTOS ESTRUCTURALES. TODOS LOS ELEMENTOS CUMPLEN CON
LA RELACION DEMANDA/CAPACIDAD <1
-7 -
“ ESTRUCTURAS METALICAS”
11.2. CALCULO DE ANGULO 1.25 X 1.25 X 3/16”
AISC 360-10 STEEL SECTION CHECK (Summary for Combo and Station)
Units : Kgf, m, C
Frame : 161 X Mid: 0.600 Combo: COMB1 Design Type: Beam
Length: 1.200 Y Mid: 0.600 Shape: L1.25x1.25x3/16 Frame Type: SMF
Loc : 0.000 Z Mid: 0.000 Class: Compact Princpl Rot: 45.000 degrees
Provision: LRFD Analysis: Direct Analysis
D/C Limit=0.950 2nd Order: General 2nd Order Reduction: Tau-b Fixed
AlphaPr/Py=0.000 AlphaPr/Pe=2E-06 Tau_b=1.000 EA factor=0.800 EI factor=0.800
PhiB=0.900 PhiC=0.900 PhiTY=0.900 PhiTF=0.750
PhiS=0.900 PhiS-RI=1.000 PhiST=0.900
A=2.800E-04 I33=0.000 r33=0.010 S33=1.163E-06 Av3=1.512E-04
J=0.000 I22=0.000 r22=0.010 S22=1.163E-06 Av2=1.512E-04
Ixy=0.000 Imax=0.000 rmax=0.012 Smax=1.794E-06
Rot= 45 deg Imin=0.000 rmin=0.006 Smin=0.000
E=2.039E+10 fy=25310506.54 Ry=1.500 z33=2.098E-06
RLLF=1.000 Fu=40778038.3 z22=2.098E-06
STRESS CHECK FORCES & MOMENTS (Combo COMB1)
Location Pu Mu33 Mu22 Vu2 Vu3 Tu
0.000 -0.002 -2.505 -1.325 -12.197 -4.219 0.000
PMM DEMAND/CAPACITY RATIO (H2-1)
D/C Ratio: 0.088 = 0.000 + 0.057 + 0.032
= fa/Fa + fbw/Fbw + fbz/Fbz
AXIAL FORCE & BIAXIAL MOMENT DESIGN (H2-1)
Factor L K1 K2 B1 B2 Cm
Major Bending 1.000 1.000 1.000 1.000 1.000 1.000
Minor Bending 0.032 1.000 1.000 1.000 1.000 1.000
Lltb Kltb Cb
LTB 0.032 1.000 1.000
Pu phi*Pnc phi*Pnt
Force Capacity Capacity
Axial -0.002 1159.007 6378.235
Mu phi*Mn phi*Mn phi*Mn
Moment Capacity No LTB Cb=1
Major Moment -2.708 47.781 47.781 54.357
Minor Moment 0.835 26.265
SHEAR CHECK
Vu phi*Vn Stress Status
Force Capacity Ratio Check
Major Shear 12.197 2066.725 0.006 OK
Minor Shear 4.219 2066.725 0.002 OK
CONNECTION SHEAR FORCES FOR BEAMS
VMajor VMajor
Left Right
Major (V2) 12.197 12.197
-8 -
“ ESTRUCTURAS METALICAS”
10. CONCLUSIONES Y RECOMENDACIONES:
a) Las fuerzas verticales carga viva se ha considerado las
recomendaciones según norma E 020 CAPITULO 7.1 (Cargas) en
toda el área de la Estructura metálica que es 500 kg/m2.
b) El sistema resiste las cargas planteadas, los elementos
estructurales quedan de la siguiente manera:
ANGULO: L 1.25 X 1.25 X 3/16”
REJILLA METALICA: 1.5 X 3/16”, 1.25 X 3/16”
PLATINA DE ACERO: 1”X1/4”, 1.25 X1/4”
SOLDADURA E60XX, FY = 60 KSI
c) La combinación de carga Utilizado es:
d) Todos los elementos satisfacen la relación DEMANDA/CAPACIDAD
< 1, empleándose para eso el código de AISC – 360
-9 -
