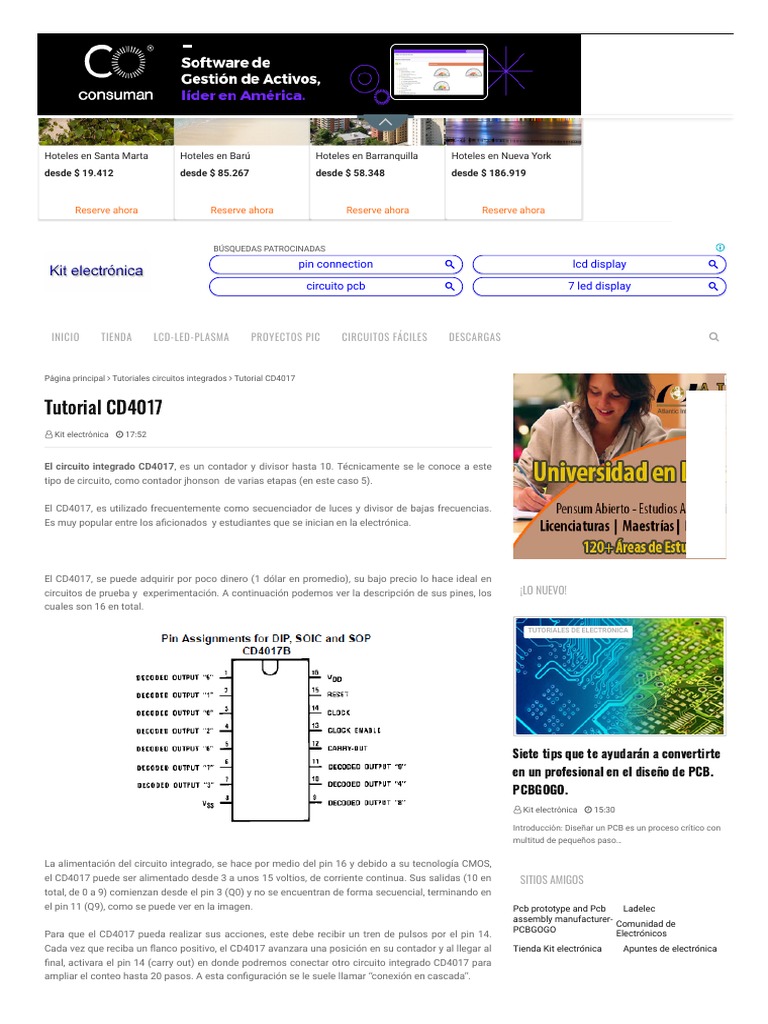

Tutorial CD4017
 Kit electrónica  17:52

El circuito integrado CD4017, es un contador y divisor hasta 10. Técnicamente se le conoce a este
tipo de circuito, como contador jhonson  de varias etapas (en este caso 5).

El CD4017, es utilizado frecuentemente como secuenciador de luces y divisor de bajas frecuencias.

Es muy popular entre los aficionados  y estudiantes que se inician en la electrónica.

El CD4017, se puede adquirir por poco dinero (1 dólar en promedio), su bajo precio lo hace ideal en
circuitos de prueba y  experimentación. A continuación podemos ver la descripción de sus pines, los ¡LO NUEVO!
cuales son 16 en total.

TUTORIALES DE ELECTRÓNICA

Siete tips que te ayudarán a convertirte

en un profesional en el diseño de PCB.
PCBGOGO.
 Kit electrónica  15:30

Introducción: Diseñar un PCB es un proceso crítico con

multitud de pequeños paso…

La alimentación del circuito integrado, se hace por medio del pin 16 y debido a su tecnología CMOS,
el CD4017 puede ser alimentado desde 3 a unos 15 voltios, de corriente continua. Sus salidas (10 en SITIOS AMIGOS
total, de 0 a 9) comienzan desde el pin 3 (Q0) y no se encuentran de forma secuencial, terminando en
el pin 11 (Q9), como se puede ver en la imagen. Pcb prototype and Pcb Ladelec
assembly manufacturer-
Comunidad de
PCBGOGO
Para que el CD4017 pueda realizar sus acciones, este debe recibir un tren de pulsos por el pin 14. Electrónicos
Cada vez que reciba un flanco positivo, el CD4017 avanzara una posición en su contador y al llegar al Tienda Kit electrónica Apuntes de electrónica
final, activara el pin 14 (carry out) en donde podremos conectar otro circuito integrado CD4017 para
ampliar el conteo hasta 20 pasos. A esta configuración se le suele llamar “conexión en cascada”.
Como fuente de pulsos digitales, se suele utilizar el popular circuito integrado 555, el cual también es
de muy bajo costo. Para variar la velocidad de los pulsos digitales, se utiliza un potenciómetro de
ajuste, tal cual se ve en la siguiente imagen.

Velocidad de operación

CD4017  a  5v = 2 Mhz
CD4017  a 15v = 6 Mhz
74HC4017 a 5v = 25 Mhz (Versión TTL de alta velocidad).

Otros datos

Reset (pin 15): En funcionamiento normal, este pin debe ser llevado a tierra (GND). Si queremos
limitar el conteo a menos de 10 salidas, entonces se debe llevar el ultimo pin de la cuenta hacia el pin
de Reset. Por ejemplo, queremos un conteo de 3 pasos, entonces se debe conectar,  la salida 4 al pin
de Reset, para iniciar nuevamente el conteo desde la primera posición.

Clock Inhibit (pin 13): Normalmente debe estar conectado a tierra. Pero si queremos detener el
conteo, este pin deberá recibir un estado alto, cuando pase nuevamente a nivel bajo, el conteo sigue
desde donde se había detenido.

¡Ven a Colombia.
Anuncio Ven a conocer Colom
desayuno gratis
Anuncio
Accor Hotels

Reserve ahora

Carry out (pin 12): Cuando el conteo termina, este pin pasa a estado alto momentáneamente. Se
puede utilizar para ampliar las salidas del contador, utilizando uno o más circuitos integrados.

A las salidas del circuito integrado, se suele conectar diodos LED para monitorear, el estado de
estas.
Entre las aplicaciones posibles del CD4017, podemos encontrar al circuito integrado suministrando
corriente (modo source) o drenando corriente (modo sink).

En ambas aplicaciones, el circuito se comporta de manera eficiente, siendo el modo source, el más
utilizado.

¡Ven a Colombia.
Anuncio Ven a conocer Colom
desayuno gratis
Anuncio
Accor Hotels

Reserve ahora

Finalmente mostramos los 2 circuitos más comunes para conectar el circuito integrado CD4017.

CD4017 en modo secuenciador.

CD4017 en modo secuenciador de agujero.
