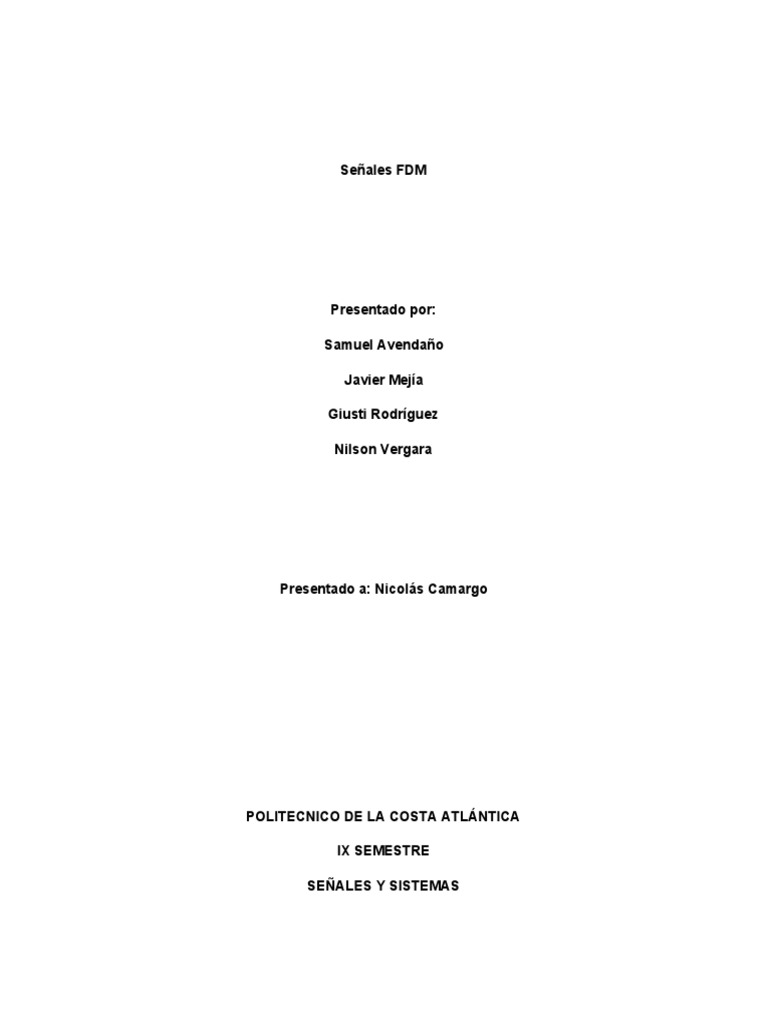

Señales FDM

Presentado por:

Samuel Avendaño

Javier Mejía

Giusti Rodríguez

Nilson Vergara

Presentado a: Nicolás Camargo

POLITECNICO DE LA COSTA ATLÁNTICA

IX SEMESTRE

SEÑALES Y SISTEMAS
 INTRODUCCIÓN

Para entender el concepto de FDM, primero es necesario saber y comprender el concepto

de multiplexar. Ahora bien, ¿Qué es multiplexar?. Multiplexar es el proceso a partir del
cual un número de señales individuales son combinadas para conformar una señal
correcta, con el objetivo de ser trasmitida sobre una señal común.

Existen muchos tipos de multiplexión, entre los cuales están:

● Multiplexión por división de Frecuencia (FDM)

● Multiplexión por división de Tiempo (TDM)
● Multiplexión por división de Espacio (SDM)
● Multiplexión por división de Polarización (PDM)
● Multiplexión por división de Código (CDM)

En esta presentación describiremos el primero, es decir, FDM.

 FDM

Esta técnica consiste en dividir mediante filtros el espectro de frecuencias desde el canal
de trasmisión y desplazar dicha señal dentro del rango de espectro que corresponde a
través de modulaciones, consiguiendo con ello que los usuarios tengan exclusividad en
sus bandas de frecuencias, las cuales reciben el nombre de subcanales.

Cabe resaltar que FDM es una técnica analógica que aplicaría cuando el BW (Ancho de
Banda, por sus siglas en Inglés) de un enlace sea mayor que BW combinados en las
señalas transmitidas. Cada puente genera una señal con un rango de frecuencia similar.
Dentro del MUX (multiplexor), éstas señales similares se modulan sobre distintas
frecuencias portadoras.
PROCESO DE MULTIPLEXACIÓN

El DEMUX (proceso de desmultiplexación) utiliza filtros para descomponer la señal

multiplexada en las señales que la construyen. Cada señal individual se pasa
posteriormente por un desmodulador, el cual se encarga de separarlas de sus portadoras
u origen y luego pasa hacia las líneas de salida.

FDM EN EL DOMINIO DE LA FRECUENCIA

Podemos considerar FDM como una técnica de multiplexación analógica, sin embargo, no
significa que FDM no se pueda usar para combinación de fuentes que emitan señales
digitales. Una señal digital se convertirá en una señal analógica, antes que un FDM las
utilice para multiplexarla.
Ejemplo 1. FDM telefonía

Asuma que el canal de voz ocupa un BW = 4 kHz. Se necesita combinar 3 canales

de voz en un enlace que tiene un BW = 12 kHz entre 20 y 32 kHz Muestre la
configuración usando el dominio de la frecuencia, sin bandas de guarda.

Se desplaza ( modula) cada

Respuesta.​-

1 ) canal de voz a un BW
diferente. Se utiliza el BW
de 20 a 24 kHz para el
primero, de 24 a 28 kHz
para el segundo y el de 28
a 32 kHz para el tercero.

Se combinan las señales

moduladas.

2) En el receptor, cada canal

recibe la señal entera y
utiliza un filtro para
separar su propia señal.

3) El primero utiliza un filtro

que pasa las frecuencias
entre 20 y 24 kHz y
descarta las restantes,…
y así sucesivamente.

4)Cada canal a continuación desplaza la

frecuencia para que comience en cero

Ejemplo 2. FDM en radioenlaces

Se multiplexan cinco canales de radio, cada uno

con un BW de 100 kHz. ¿Cuál es el BW del enlace
si se necesita una banda de guarda de 10 kHz
entre los canales para evitar interferencias?
Respuesta

Ejemplo 3 FDM en enlaces satelitales

Para 4 canales de datos (digitales), cada uno transmitiendo a 1 Mbps, se utiliza un

canal de satélite de 1 MHz. Diseñe una configuración apropiada utilizando FDM.

Respuesta.​-

El canal de satélite es analógico. Se divide en

4 canales, cada uno de 250 kHz de BW. Cada
canal digital de 1 Mbps es modulado de
forma que 4 bits se modulen a 1 Hz. Una
solución es utilizar la modulación 16-QAM.
 JERARQUIA DE MULTIPLEXACIÓN

Grupo
● 12 canales de voz (con 4 kHz cada
uno)= 48 kHz
● Espectro: 60kHz hasta 108 kHz

Supergrupo

● 60 canales de voz
● FDM en 5 señales de grupo con
portadoras de entre 420 kHz y 612
kHz
Grupo Maestro

● 10 supergrupos

APLICACIONES DE FDM

En radiodifusión AM y FM Una aplicación muy común es la radiodifusión

AM y FM.
La radio utiliza el aire como medio de transmisión.

Una banda comprendida entre 530 y

1.700 kHz se asigna a la radio AM.
Cada estación necesita 10 kHz de BW
y utiliza una frecuencia portadora
diferente, lo que significa el
desplazamiento de su señal y la
multiplexación.

La señal que viaja por el aire es una

combinación de señales. Un receptor
recibe todas las señales, pero filtra
(mediante la sintonización) sólo la que desea
Una situación similar ocurre
en FM. Sin embargo, FM
tiene una banda más amplia
de 88 a 108 MHz debido a
que cada estación necesita
200 kHz de BW.

VENTAJAS

● Aquí el usuario puede ser añadido al sistema simplemente añadiendo otro

par de modulador de transmisor y receptor demodulador.

● El sistema de FDM apoya el título de dúplex total de información que es

requerido por la mayor parte de la aplicación.

● El problema del ruido para la comunicación análoga tiene menos el efecto.

DESVENTAJAS

● En el sistema FDM, el coste inicial es alto. Este puede incluir el cable entre
las dos finales y los dos conectores asociados para el cable.

● En el sistema FDM, un problema para el usuario puede afectar a veces a

otros.
● En el sistema FDM, cada usuario requiere una frecuencia de portador
precisa.

CONCLUSIONES

BIBLIOGRAFIA

● https:// sites.google.com>

● https://es.slideshare.net>
● www.coimbraweb.com
