2016

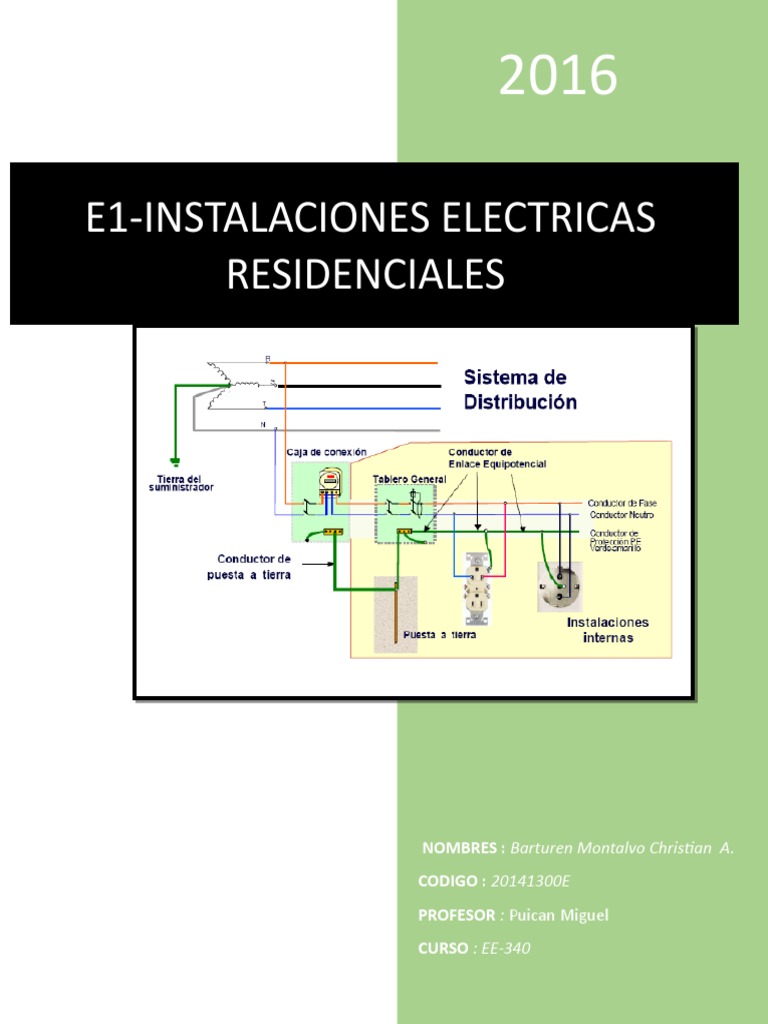

E1-INSTALACIONES ELECTRICAS
RESIDENCIALES

NOMBRES : Barturen Montalvo Christian A.

CODIGO : 20141300E
PROFESOR : Puican Miguel
CURSO : EE-340
 E1- INSTALACIONES ELÉCTRICAS DOMICILIARIAS
I- OBJETIVO :
Dar conocer en forma práctica y a través de la interacción con instalaciones, la
interpretación básica de esquemas eléctricos utilizados en la instalación eléctrica
domiciliaria y comercial, así como su simbología, la parte del manejo del cableado y
instrumentación necesaria como los módulos.
II- FUNDAMENTO TEÓRICO :
DEFINICIONES GENERALES
-INSTALACIONES ELÉCTRICA:
Una instalación eléctrica es el conjunto de circuitos eléctricos que,
colocados en un lugar específico, tienen como objetivo un uso específico.
Incluye los equipos necesarios para asegurar su correcto funcionamiento
y la conexión con los aparatos eléctricos correspondientes.

Las instalaciones visibles son instalaciones cuyos conductores corren por

sobre las paredes de los muros, tabiques, techos columnas, Es decir
cuándo conductores quedan a las vista y son fácilmente accesibles, su
ventaja es que facilita realizar un inspección o una reparación y su costo
es menor.

-CIRCUITO ELÉCTRICOS:

El estudio de los circuitos eléctricos, es importante porque

permite conocer la constitución del camino por donde va a
circular o fluir la corriente eléctrica, por el interior de los
dispositivos o artefactos eléctricos en los que se transforma la
energía eléctrica en energía mecánica , calorífica , lumínica.

-Elementos de los circuitos: Debe tener cuatro elementos fundamentales, fuente de corriente
eléctrica, conductores, resistencias de cargas e interruptores.

-SÍMBOLOS ELÉCTRICOS:

Es un simple signo mara que se usa para representa: un aparato, instrumento o material eléctricos,
los símbolos eléctricos son signos o marcas convencionales de carácter internacional que se unas
en la rama eléctrica. Estos signos son sencillos y fáciles de recordar y aplicar con suma claridad en
un circuito eléctrico

Los estándares o normas en los esquemáticos varían de un país a otro y han cambiado con el
tiempo. Lo importante es que cada dispositivo se represente mediante un único símbolo a lo largo
de todo el esquema
-ESQUEMA:
Según la obra: esquemas eléctricos – Jean Barry

Es la representación de una red, de una instalación de una parte de esta que indican las relaciones
mutuas entre los diferentes elementos que la forman y los medios de unión empleados para ello.

A este efecto utiliza símbolos, figuras y en la mayoría de los casos marcas o referencias.

Según la obra Electricidad 1- Salvador Peralta Tuppia

Es la representación gráfica y simbólica de un circuito eléctrico, atendiendo solamente a sus líneas

y características más significativas. En
realidad, el esquema es la
representación de la conexión de los
conductores a las diferentes partes que
interviene en la distribución del
circuito.

La siguiente es una relación básica de

elementos gráficos que se suelen
encontrar en un esquema eléctrico.

1- Leyendas
En un esquema, los componentes se identifican mediante un descriptor o referencia que se imprime
en la lista de partes.

2- Cableado y conexiones

El cableado se representa con líneas rectas, colocándose generalmente las líneas de alimentación en
la parte superior e inferior del dibujo y todos los dispositivos, y sus interconexiones, entre ambas
líneas.
Pequeña sección del Diagrama unifilar del SEIN -representado en AUTOCAD
 ESQUEMA FUNCIONAL: por simplicidad, permite formarse
una idea general del funcionamiento limitando se a su
principio esencial.

ESQUEMA DE
EMPLAZAMIENTO
Representa sin mucho detalle de
un local los emplazamientos
(ubicaciones) aproximados de
los aparatos de utilización y de
mando.
ESQUEMA
DESARROLLADO:
ESQUEMAS EXPLICATIVOS Representa por
símbolos las
instalaciones o partes
de instalación y todas
las uniones
materiales.
Su objetivo es la comprensión del funcionamiento de una EL PLANO DE REDES:
instalación o parte de la misma. Es una mapa geográfico sobre el cual se sitúa el trazado
-Una instalación puede tener varios esquemas explicativos. aproximado y muy simplificado de las obras de las líneas de
transporte y distribución de energía
REPRESENTACIÓN SIMPLIFICADA:
REPRESENTACIÓN UNIFILAR:
- Cuando un circuito comprende circuitos semejantes en que está
incluidos aparatos similares que funcionan simultáneamente, se
pueden representar varios conductores por un trazo único cruzado
por cortos trazos oblicuos cuyo número corresponde al de los
conductores.
- La representación unifilar debe utilizarse en principio para
representar sobre un esquema el conjunto de conductores que no
solamente siguen el mismo trayecto de instalación sino que tiene
también la misma misión. Ejemplo los tres conductores de una

instalación de corriente trifásica.

REPRESENTACIÓN MULTIFILAR:
Cada conductor está representado por una línea, y éstas se cruzan entre
sí, lo cual, no solamente dificulta su dibujo, sino, también, su
interpretación. Esto último, nos indica que serán más fáciles los errores
que cometamos cuando tengamos que interpretarlos.
EQUIPOS:
1- Multímetro:

Un multímetro, también denominado polímetro o tester, es un instrumento eléctrico portátil

para medir directamente magnitudes eléctricas
activas como corrientes y potenciales
(tensiones) y/o pasivas como resistencias,
capacidades y otras.

Las medidas pueden realizarse para corriente

continua o alterna y en varios márgenes de
medida cada una. Los hay analógicos y
posteriormente se han introducido los
digitales cuya función es la misma (con
alguna variante añadida).

Como medir con el multímetro digital

-Midiendo tensiones

Para medir una tensión, colocaremos las

bornas en las clavijas, y no tendremos más que
colocar ambas puntas entre los puntos de lectura que queramos medir.

-Midiendo resistencias

El procedimiento para medir una resistencia es bastante similar al de medir tensiones. Basta
con colocar la ruleta en la posición de ohmios y en la escala apropiada al tamaño de la
resistencia que vamos a medir. Si no sabemos cuántos ohmios tiene la resistencia a medir,
empezaremos con colocar la ruleta en la escala más grande, e iremos reduciendo la escala
hasta que encontremos la que más precisión nos da sin salirnos de rango.

-Midiendo intensidades

El proceso para medir intensidades es algo más complicado, puesto que en lugar de medirse
en paralelo, se mide en serie con el circuito en cuestión. Por esto, para medir intensidades
tendremos que abrir el circuito, es decir, desconectar algún cable para intercalar el tester en
medio, con el propósito de que la intensidad circule por dentro del tester.

2- Contador de energía monofásica:

Es un dispositivo que mide el consumo de energía

eléctrica de un circuito o un servicio eléctrico, siendo
éste su objetivo específico.

Existen contadores electromecánicos y electrónicos. Los

electromecánicos utilizan bobinados de corriente y de
tensión para crear corrientes parásitas en un disco que,
bajo la influencia de los campos magnéticos, produce un

giro que mueve las agujas del cuadrante. Los contadores electrónicos utilizan convertidores
analógico-digitales para hacer la conversión.

3- Interruptor termo magnético

Un interruptor termo magnético o llave térmica, es un dispositivo capaz de interrumpir la

corriente eléctrica de un circuito cuando ésta sobrepasa ciertos valores máximos. Su
funcionamiento se basa en dos de los efectos producidos por la circulación de corriente en un
circuito: el magnético y el térmico (efecto Joule). El dispositivo consta, por tanto, de dos
partes, un electroimán y una lámina bimetálica, conectadas en serie y por las que circula la
corriente que va hacia la carga.
3-TABLERO GENERAL:
Es uno de los componentes principales de una instalación eléctrica, en él se protegen cada
uno de los distintos circuitos en los que se divide la instalación a través de fusibles,
protecciones magneto térmicas y diferenciales. Al menos existe un cuadro principal por
instalación, como ocurre en la mayoría de las viviendas, y desde éste pueden alimentarse uno
o más cuadros secundarios, como ocurre normalmente en instalaciones industriales y
grandes comercios
Debe instalarse un tablero en cada unidad de vivienda. Todos tablero instalado debe tener un
solo suministro protegido por un dispositivo de protección contra la sobrecaliente en la caja
de conexión consistente en un interruptor automático del tipo de termo magnético o fusibles
adecuados para la potencia instalada o contratada de la unidad de vivienda

Bibliografía :
- JEAN BARRY
Esquemas de Electricidad

- SALVADOR PERALTA TUPPIA

Electricidad 1

- VAN VALKENBURGH NOOGER & NEVILLE traducida (ing. Jaime

Lafulla)
Electricidad básica vol 2°
Paginas :
- es.wikipedia.org
