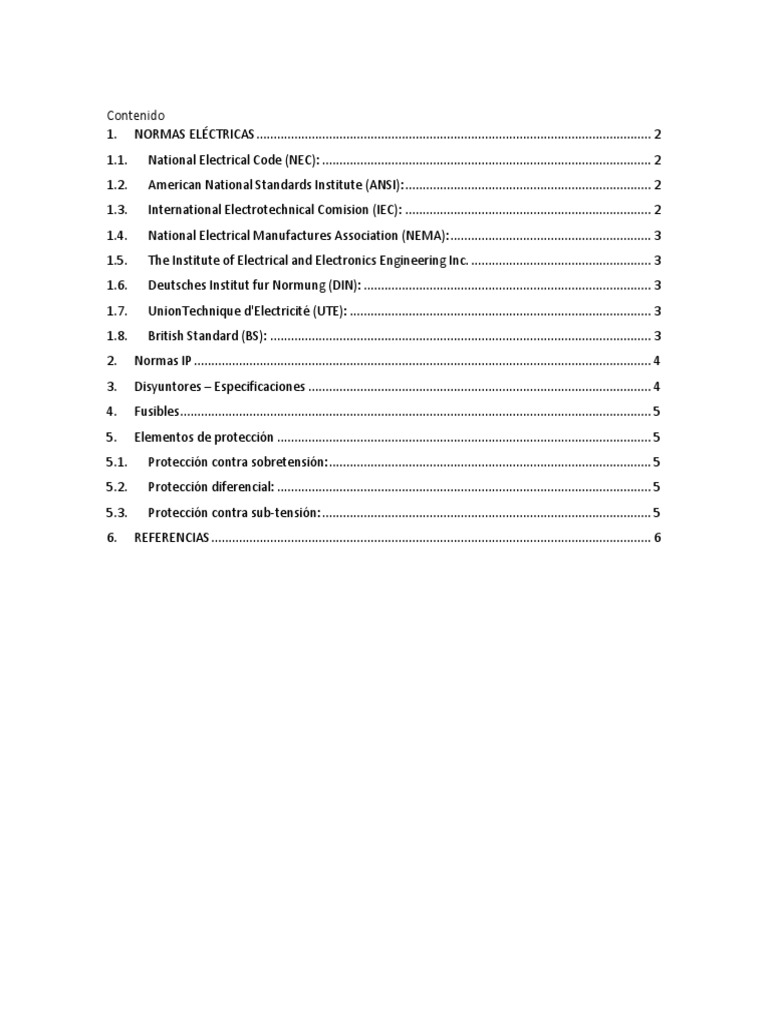

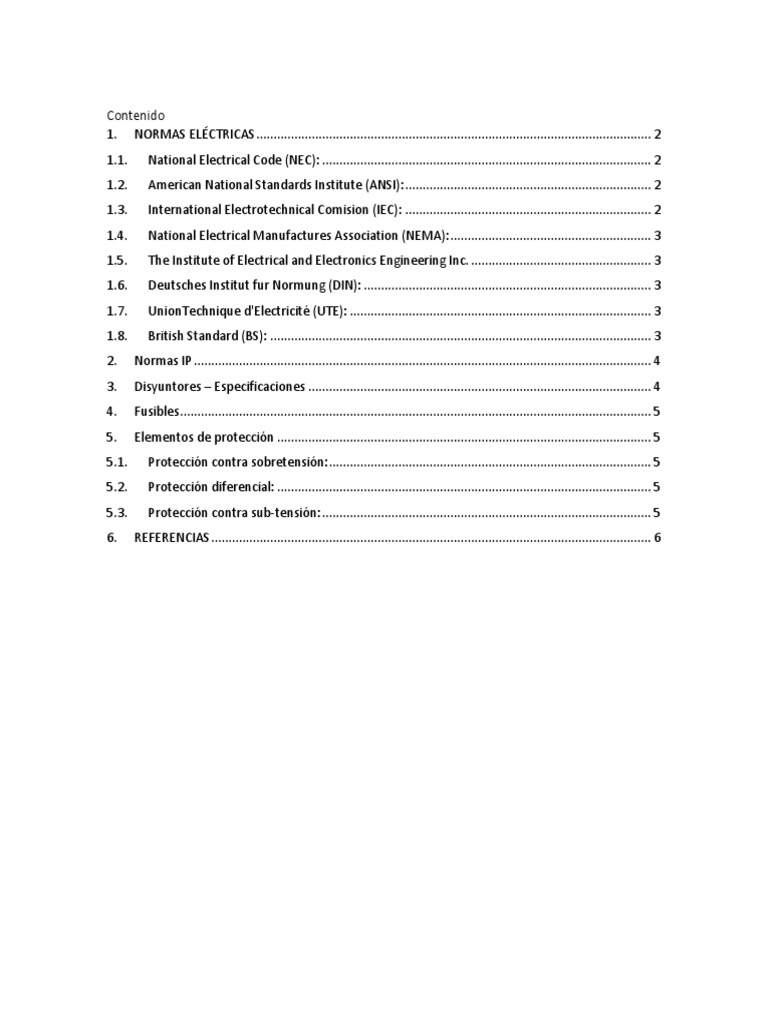

Contenido

1. NORMAS ELÉCTRICAS .................................................................................................................. 2

1.1. National Electrical Code (NEC): ............................................................................................... 2
1.2. American National Standards Institute (ANSI): ....................................................................... 2
1.3. International Electrotechnical Comision (IEC): ....................................................................... 2
1.4. National Electrical Manufactures Association (NEMA): .......................................................... 3
1.5. The Institute of Electrical and Electronics Engineering Inc. .................................................... 3
1.6. Deutsches Institut fur Normung (DIN): ................................................................................... 3
1.7. UnionTechnique d'Electricité (UTE): ....................................................................................... 3
1.8. British Standard (BS): .............................................................................................................. 3
2. Normas IP .................................................................................................................................... 4
3. Disyuntores – Especificaciones ................................................................................................... 4
4. Fusibles ........................................................................................................................................ 5
5. Elementos de protección ............................................................................................................ 5
5.1. Protección contra sobretensión: ............................................................................................. 5
5.2. Protección diferencial: ............................................................................................................ 5
5.3. Protección contra sub-tensión: ............................................................................................... 5
6. REFERENCIAS ............................................................................................................................... 6
 1. NORMAS ELÉCTRICAS

Las normas eléctricas son requerimientos o indicaciones técnicas que se deben cumplir para
garantizar seguridad en el desarrollo de un trabajo y, por ende, seguridad para las personas, la vida
animal y vegetal, de ahí que son de carácter obligatorio. Generalmente, cada país cuenta con su
propio reglamento eléctrico de acuerdo con sus características y necesidades con el fin de minimizar
o eliminar riesgos de origen eléctrico.

En Colombia se tiene el Reglamento Técnico para Instalaciones Eléctricas - RETIE y la Norma Técnica
Colombiana NTC 2050, implementadas para instalaciones eléctricas en zonas residenciales,
comerciales e industriales. Además, existe otra serie de normas eléctricas internacionales que
deben ser consideradas para diseño, fabricación, aplicación, desarrollo del campo de la electricidad,
estas son:

1.1. National Electrical Code (NEC):

El Código Eléctrico Nacional es creado para instruir sobre el diseño eléctrico seguro, su instalación r
inspección con el fin de garantizar seguridad y protección a las personas y la propiedad de los riesgos
eléctricos. Dentro de este código se encuentra la instalación y extracción de conductores, canales
de conducción, cables de fibra óptica y pistas de rodadura en distintas áreas como locales, viviendas,
subestaciones, zonas residenciales, oficinas. No cubre para edificios flotantes, instalaciones
subterráneas en minas, instalaciones bajo el control de una empresa encargada (NEC, 2017).

1.2. American National Standards Institute (ANSI):

El Instituto Nacional Estadounidense de Estándares (ANSI, por sus siglas en inglés), es una
organización que se encarga de supervisar el desarrollo de normas para servicios, productos,
procesos y sistemas en Estados Unidos. Además, se encarga de definir normas de fabricación de
productos con el fin de que estos puedan ser implementados alrededor del mundo (Grupo Industrial
CG, 2016).

1.3. International Electrotechnical Comision (IEC):

Esta comisión desarrolla y publica estándares internacionales para productos, procesos y
tecnologías en las áreas de electricidad, electrónica y demás relacionadas (IEC, 2019). En un
estándar de IEC se pueden encontrar especificaciones de productos, gestión de la organización,
etiquetado y embalaje (características del producto), métodos de medición, ensayo y análisis,
símbolos gráficos, terminología y definiciones, servicios de acuerdo con cada producto, normas para
el personal y evaluación de la conformidad (ISO/IEC, 2007).
 1.4. National Electrical Manufactures Association (NEMA):

En español, Asociación Nacional de Fabricantes Eléctricos de Estados Unidos. La NEMA brinda ayuda
con la estandarización de equipos eléctricos de manera que puedan seleccionarse adecuadamente
y tales productos resulten efectivos, seguros y compatibles de acuerdo con la necesidad a cubrir.
Una norma NEMA presenta productos, procesos o procedimientos para las necesidades de los
usuarios. Para poder saber qué estándar se requiere con respecto a cada necesidad, NEMA presenta
cinco tipos de documentos técnicos para usarlos como base, cada uno cuenta con campos
diferentes, estos son: especificadores, instaladores, contratistas, inspectores, MRO
(Mantenimiento, Reparación, Operación) e ingenieros y diseñadores

1.5. The Institute of Electrical and Electronics Engineering Inc.

IEEE es uno de los creadores más grandes de estándares de la industria con una amplia gama de
tecnologías. Los temas que se pueden encontrar en los estándares del IEEE son: electrónica
aeroespacial, antenas y propagación, pilas, comunicaciones, tecnología computacional, electrónica
de consumo, nanotecnología, tecnología verde y limpia, electrónica de consumo, red inteligente,
compatibilidad electromagnética, instrumentación y medida, energía nuclear, poder y energía,
comunicaciones cableadas e inalámbricas, ingeniería de software y sistemas, TI de salud, transporte,
Código Nacional de Seguridad Eléctrica (NESC) y diccionarios (IEEE, 2019).

1.6. Deutsches Institut fur Normung (DIN):

En español, Instituto Alemán de Normalización. Estipula estándares técnicos para el aseguramiento
de la calidad en productos industriales y científicos en Alemania. Las DIN se encargan también de
las regulaciones sobre el comercio, la ciencia e instituciones públicas. En general, este instituto
aplica las mismas funciones que la Organización Internacional de Estandarización (Bembibre, 2009).

1.7. UnionTechnique d'Electricité (UTE):

Es la encargada de crear las normas técnicas en el campo electrotécnico. Se basan en el análisis de
problemas económicos, técnicos, la competitividad industrial, desarrollo tecnológico, control del
desempeño técnico y funcional, la necesidad de reforzar avances técnicos y de ahí el surgimiento
de nuevas regulaciones (UTE, 2016).

1.8. British Standard (BS):

Los estándares británicos desarrollan normas para distintos campos como son: aeroespacial,
agricultura, construcción de edificios, innovación y diseño, servicios, materiales, fabricación, energía
y utilidades, ingeniería, entre otros. En el sector de la electricidad propone normas para turbinas,
generadores, gestión energética (BSI, 2019).
 2. Normas IP

Las normas IP hacen referencia a la norma IEC 60529, que clasifica los niveles de protección que
debe cumplir la cubierta o contenedor de un equipo eléctrico o electrónico, este tipo de protección
será contra materiales sólidos o líquidos que puedan ingresar al interior del equipo, lo cual generaría
fallas o daños en el mismo. Por ello, depende del lugar de instalación, el grado de protección IP.
Las normas se identifican por IP+código de 2 números, el primero, protección contra elementos
sólidos y el segundo, contra elementos líquidos. Ejm: IP67. Protección contra polvo 6 y agua 7 (De
máquinas y herramientas, 2014).

3. Disyuntores – Especificaciones
Las especificaciones son características de operación de los equipos. Los disyuntores son elementos
de protección contra cortocircuitos, sus principales especificaciones son: poder de corte, que es la
corriente de cortocircuito máxima que puede interrumpir en un circuito; poder de cierre, que es la
máxima corriente que puede establecer el disyuntor con su tensión nominal, corresponde a k veces
el poder de corte; autoprotección, que es la capacidad de limitar la corriente de cortocircuito con
un valor inferior al que soporta este; también presentan la clase de limitación, el tipo de curva,
frecuencia, grado de protección, norma de aplicación y la tensión nominal de trabajo (Electric
Schneider, 1999)

A continuación, un ejemplo de especificaciones:

Imagen 1. Llave Termica Bipolar 25 A Termomagnetica 2 25 Sica Evotech. Fuente: (Mercado libre, 2018)
 4. Fusibles

Imagen 2. Fusible Siemens. Fuente: (Chiza, 2019)

De acuerdo con la imagen anterior, se encuentra que los fusibles NH se refiere al tipo de cuchilla y
la alta capacidad de corriente que pueden soportar. La nomenclatura gL/gG indica la línea de
protección y clase de operación, además se observa la tensión y corriente nominales.

5. Elementos de protección
Son elementos que ofrecen protección y seguridad tanto al sistema de potencia como a las
personas, cuando se presentan fallas o perturbaciones por distintas causas. A continuación, se
describen algunas de las protecciones existentes de acuerdo con el tipo de falla a cubrir:

5.1. Protección contra sobretensión:

La sobretensión se produce cuando la tensión en la red es de valor muy superior a la tensión
nominal. La protección contra este fenómeno minimiza los efectos que puede causar a la red, los
equipos. Existen dos tipos: para sobretensiones transitorias, que son picos de tensión de corta
duración y sobretensiones permanentes, que su duración puede ser de larga duración (Nieto, 2014).

5.2. Protección diferencial:

Este tipo de protección se acciona cuando detecta que la diferencia entre magnitudes eléctricas
similares se excede en un equipo ya sea, transformadores, generadores, máquinas rotativas, o
también entre líneas y barras (Caicedo, 2019).

5.3. Protección contra sub-tensión:

Una protección de este tipo opera cuando detecta tensiones menores a la tensión nominal de
funcionamiento de la red (Fernández, 2015).
