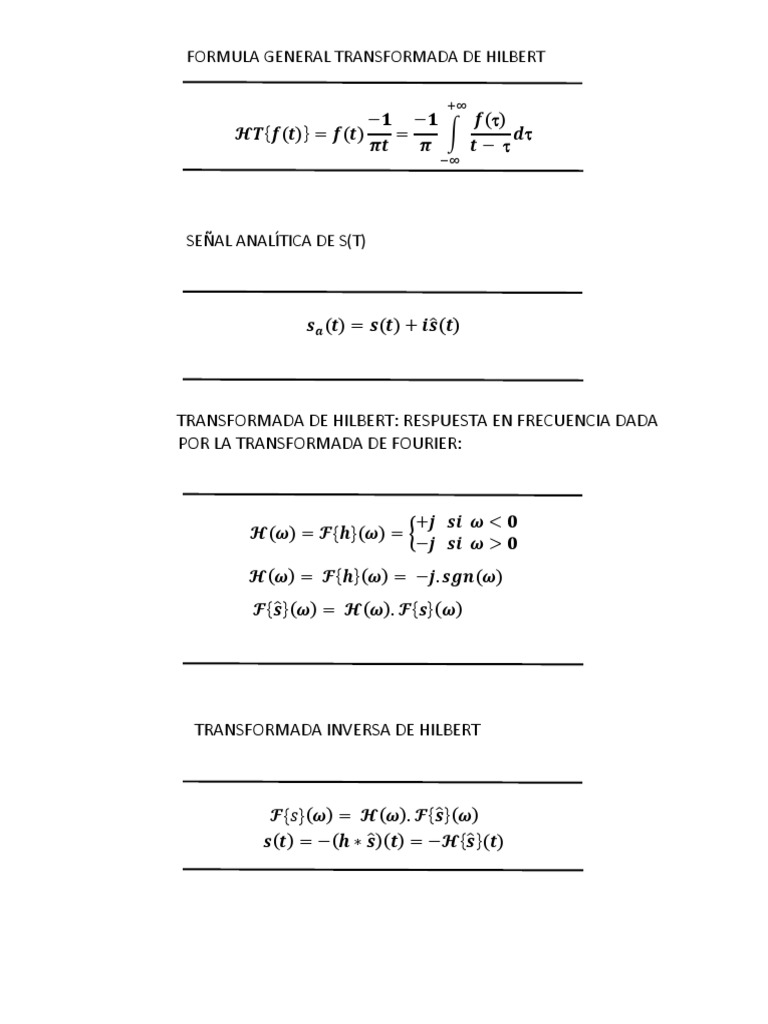

FORMULA GENERAL TRANSFORMADA DE HILBERT

+∞
−𝟏 −𝟏 𝒇()
𝓗𝑻{𝒇(𝒕)} = 𝒇(𝒕) = ∫ 𝒅
𝝅𝒕 𝝅 𝒕− 
−∞

SEÑAL ANALÍTICA DE S(T)

𝒔𝒂 (𝒕) = 𝒔(𝒕) + 𝒊𝒔̂(𝒕)

TRANSFORMADA DE HILBERT: RESPUESTA EN FRECUENCIA DADA


POR LA TRANSFORMADA DE FOURIER:

+𝒋 𝒔𝒊 𝝎 < 𝟎
𝓗(𝝎) = 𝓕{𝒉}(𝝎) = {
−𝒋 𝒔𝒊 𝝎 > 𝟎
𝓗(𝝎) = 𝓕{𝒉}(𝝎) = −𝒋. 𝒔𝒈𝒏(𝝎)
𝓕{𝒔̂}(𝝎) = 𝓗(𝝎). 𝓕{𝒔}(𝝎)

TRANSFORMADA INVERSA DE HILBERT

𝓕{𝑠}(𝝎) = 𝓗(𝝎). 𝓕{𝒔̂}(𝝎)


𝒔(𝒕) = −(𝒉 ∗ 𝒔̂)(𝒕) = −𝓗{𝒔̂}(𝒕)
TABLA DE TRANSFORMADA DE HILBERT

𝒔(𝒕) Transformada de Hilbert


𝓗{𝒔}(𝒕)

sin(𝑡) −cos(𝑡)

−cos(𝑡) sin(𝑡)

1 𝑡
𝑡2 + 1 𝑡2 + 1

sin(𝑡) 1 − cos(𝑡)
𝑡 𝑡

⨅(𝑡) 1
1 𝑡+
𝑙𝑛 [ 2]
FUNCIÓN RECTÁNGULO 𝜋 1
𝑡−
2

𝛿(𝑡) 1
FUNCIÓN DELTA DE DIRAC 𝜋𝑡
