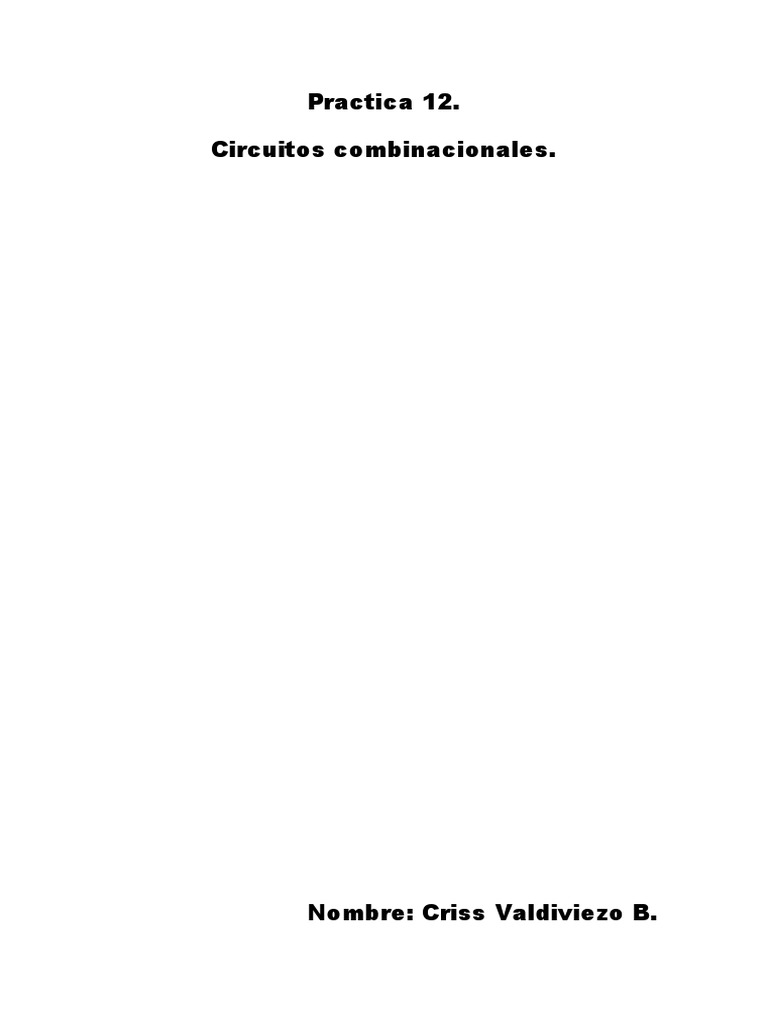

Practica 12.

Circuitos combinacionales.

Nombre: Criss Valdiviezo B.

 Índice.
1. Una máquina de juego posee un sistema de lotería constituido
por 4 pulsadores A, B, C, D. El sistema funciona de tal manera que
concede premio cuando la combinación binaria de los cuatro
pulsadores es equivalente en decimal a uno de los siguientes
valores: 3, 7, 10, 11 y 15.

Utilizando la protoboard:

a) Implementar el circuito necesario con un multiplexor 74151.

b) Implementar el circuito necesario con un multiplexor 74150.

2. Diseñar el circuito de control de un motor mediante 3 pulsadores

A, B, y C, que cumpla las siguientes condiciones de funcionamiento:

- Si se pulsan los 3 pulsadores el motor se activa.

- Si se pulsan 2 pulsadores cualesquiera el motor se activa pero se

enciende una lámpara de peligro.

- Si solo se pulsa un pulsador, el motor no se activa, pero si se

enciende la lámpara indicadora de peligro.

- Si no se pulsa ningún pulsador, el pulsador y la lámpara están

desactivados.

Diseñar el circuito utilizando la protoboard con los siguientes

componentes digitales:

a) Puertas lógicas.

b) Multiplexores.

c) Decodificadores.
1. Circuito de máquina de lotería con 4 pulsadores (A, B, C y D),
implementado con integrado 74151, y por otro lado, 74150.
a)

b)
 BINARIO DECIMAL
A B C D
0 0 0 0 0
0 0 0 1 1
0 0 1 0 2
0 0 1 1 3
0 1 0 0 4
0 1 0 1 5
0 1 1 0 6
0 1 1 1 7
1 0 0 0 8
1 0 0 1 9
1 0 1 0 10
1 0 1 1 11
1 1 0 0 12
1 1 0 1 13
1 1 1 0 14
1 1 1 1 15
2.

a) Circuito con puertas lógicas.

b) Circuito con multiplexor.

c) Circuito con decodificador.
