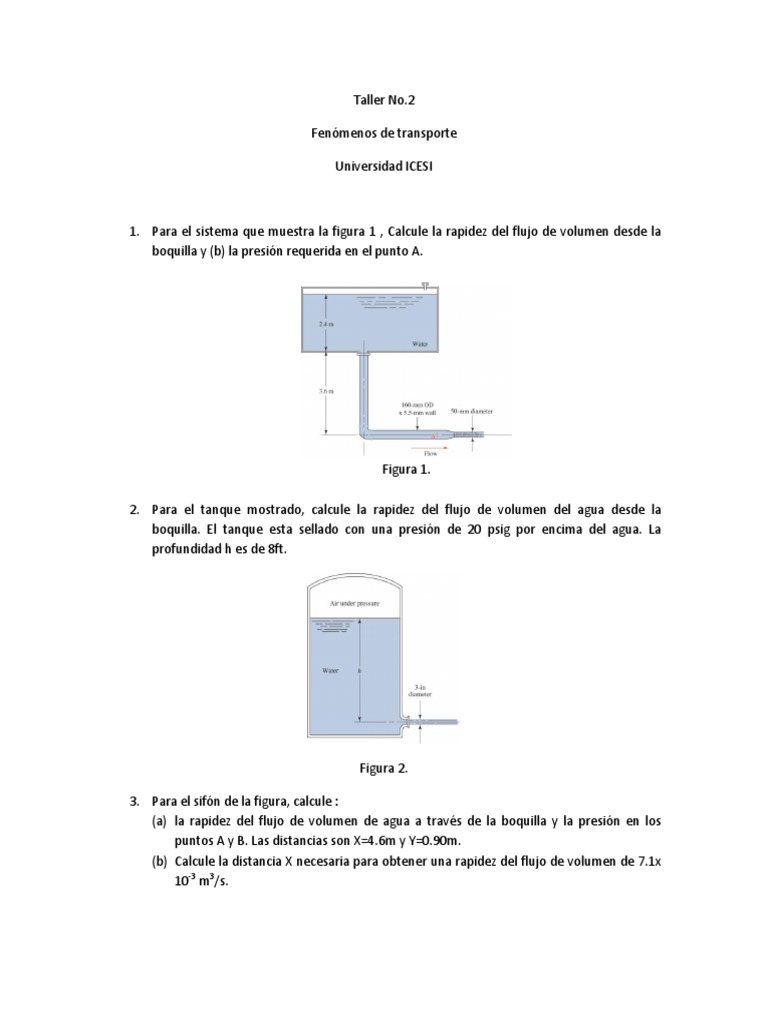

Taller No.
Fenómenos de transporte
Universidad ICESI
1. Para el sistema que muestra la figura 1 , Calcule la rapidez del flujo de volumen desde la
boquilla y (b) la presión requerida en el punto A.
Figura 1.
2. Para el tanque mostrado, calcule la rapidez del flujo de volumen del agua desde la
boquilla. El tanque esta sellado con una presión de 20 psig por encima del agua. La
profundidad h es de 8ft.
Figura 2.
3. Para el sifón de la figura, calcule :
(a) la rapidez del flujo de volumen de agua a través de la boquilla y la presión en los
puntos A y B. Las distancias son X=4.6m y Y=0.90m.
(b) Calcule la distancia X necesaria para obtener una rapidez del flujo de volumen de 7.1x
10-3 m3/s.
(c) Suponga que la rapidez del flujo de volumen es de 5.6x 10-3 m3/s. Determine la
máxima distancia Y permisible si la presión mínima admisible en el sistema es de -
18kPa (man).
Figura 3.
4. En la figura se muestra un manómetro que se utiliza para indicar la diferencia de presión
entre dos puntos en un sistema fabricado, Calcule:
a) La rapidez del flujo de volumen de agua en el sistema si la deflexión h del manómetro
es de 250 mm.
b) Calcule la deflexión h del manómetro si la velocidad del flujo de agua en la sección de
25mm de diámetro es de 10m/s.
Figura 4.
5. Cierto aceite con peso específico de 8.64 kN/m3 fluye desde A hasta por el sistema
fabricado especialmente que se muestra en la figura. Calcule la rapidez del flujo de
volumen del aceite.
Figura 5.
6. Cierto aceite con gravedad específica de 0.90 fluye hacia abajo a través del medidor
Venturi que se muestra en la figura. Si la deflexión h del manómetro es de 28in, calcule la
rapidez del flujo de volumen de aceite.
Figura 6.
7. ¿Hasta qué altura se elevará el chorro de fluido de acuerdo con las condiciones mostradas
en la figura?
Figura 7.
8. Un decantador de gravedad continuo por gravedad separa clorobenceno, con una
densidad de 1109kg/m3 de un líquido acuoso de lavado que tiene una densidad de 1020
kg/m3. Si la altura total del separador es de 1m y la interfase ha de estar a 0.6m del fondo
del tanque.
a) ¿cuál sería la altura ( o en el conducto de desborde) del líquido pesado?
b) ¿cuánto afectaría a la posición de la interface un error de 50 mm en esta altura?
9. Los líquidos descritos en el problema anterior se separan en una centrífuga tubular con un
diámetro interior de 150 mm que gira a 8000 rev/min. La superficie libre del líquido dentro
del recipiente está a 40 mm del eje de rotación.
Si la centrifuga contiene volúmenes iguales de los dos líquidos, ¿cuál será la distancia
radial desde el eje de rotación hasta la parte superior de la zona de derrame del líquido
pesado?
Figura 8. Centrifuga tubular
10. Un tanque de 1.2 m de diámetro y 2 m de altura se llena hasta una altura de 1.2 mm con
un látex que tiene una viscosidad de 10 P y una densidad de 800 kg/m3. El tanque no tiene
deflectores. Una hélice de tres palas de 360 mm de diámetro se instala en el tanque a 360
mm del fondo. El motor disponible desarrolla 8Kw. ¿Es el motor adecuado para mover
este agitador a una velocidad de 800 rpm?
11. Cuál es la máxima velocidad con la que el agitador del tanque descrito en el problema 10
puede girar si el líquido se sustituye por otro que tiene una viscosidad de 1 P y la misma
densidad?
12. Un tanque agitado de 6 ft (1.83 m) de diámetro contiene una turbina de seis palas rectas
de 2 ft (0.61m) de diámetro, situada a un diámetro del impulsor por encima del fondo del
tanque, y que gira a 80 rpm. Se ha propuesto este tanque para neutralizar una solución
acuosa diluida de NaOH a 70° F con una cantidad estequiométrica equivalente de ácido
nítrico concentrado (HNO3). La altura final del líquido en el tanque ha de ser de 6 ft
(1.83m). Suponiendo que todo el ácido se añade al tanque de una vez, ¿cuánto tiempo se
requiere para que la neutralización sea completa?
ANEXOS:
Figura9. Número de potencia Np contra número de Reynolds Re
Figura10. Tiempos de mezclado en tanques agitados.
