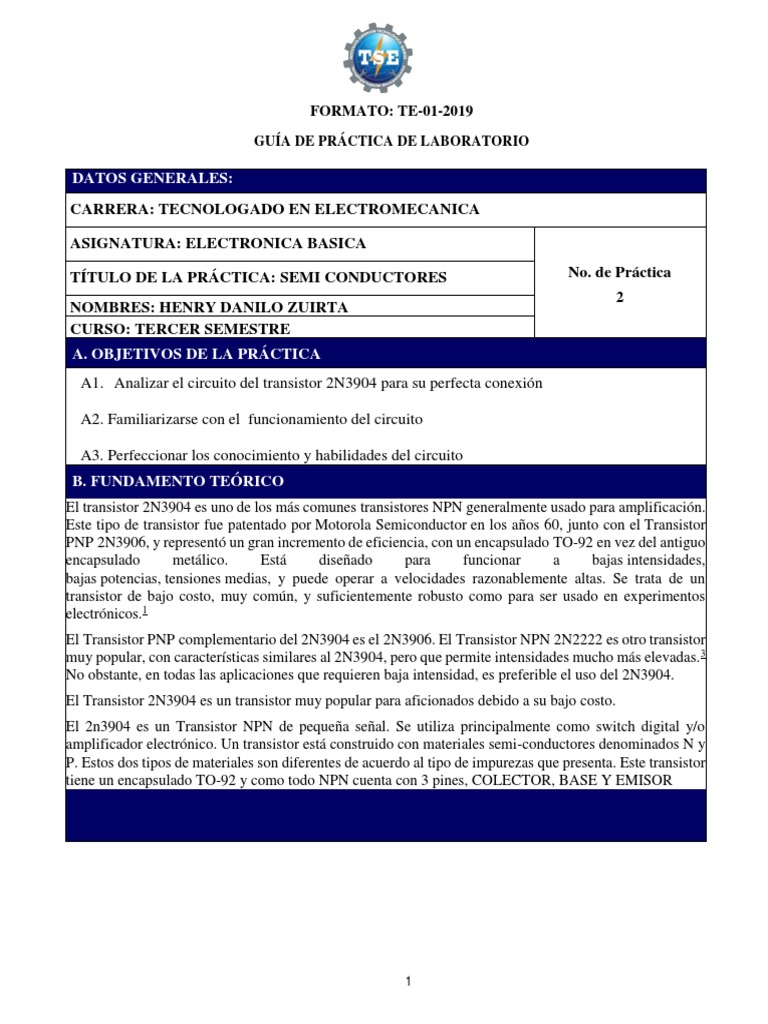

FORMATO: TE-01-2019

GUÍA DE PRÁCTICA DE LABORATORIO

DATOS GENERALES:

CARRERA: TECNOLOGADO EN ELECTROMECANICA

ASIGNATURA: ELECTRONICA BASICA

TÍTULO DE LA PRÁCTICA: SEMI CONDUCTORES No. de Práctica

2
NOMBRES: HENRY DANILO ZUIRTA
CURSO: TERCER SEMESTRE
A. OBJETIVOS DE LA PRÁCTICA
A1. Analizar el circuito del transistor 2N3904 para su perfecta conexión

A2. Familiarizarse con el funcionamiento del circuito

A3. Perfeccionar los conocimiento y habilidades del circuito

B. FUNDAMENTO TEÓRICO
El transistor 2N3904 es uno de los más comunes transistores NPN generalmente usado para amplificación.
Este tipo de transistor fue patentado por Motorola Semiconductor en los años 60, junto con el Transistor
PNP 2N3906, y representó un gran incremento de eficiencia, con un encapsulado TO-92 en vez del antiguo
encapsulado metálico. Está diseñado para funcionar a bajas intensidades,
bajas potencias, tensiones medias, y puede operar a velocidades razonablemente altas. Se trata de un
transistor de bajo costo, muy común, y suficientemente robusto como para ser usado en experimentos
electrónicos.1
El Transistor PNP complementario del 2N3904 es el 2N3906. El Transistor NPN 2N2222 es otro transistor
muy popular, con características similares al 2N3904, pero que permite intensidades mucho más elevadas.3
No obstante, en todas las aplicaciones que requieren baja intensidad, es preferible el uso del 2N3904.
El Transistor 2N3904 es un transistor muy popular para aficionados debido a su bajo costo.
El 2n3904 es un Transistor NPN de pequeña señal. Se utiliza principalmente como switch digital y/o
amplificador electrónico. Un transistor está construido con materiales semi-conductores denominados N y
P. Estos dos tipos de materiales son diferentes de acuerdo al tipo de impurezas que presenta. Este transistor
tiene un encapsulado TO-92 y como todo NPN cuenta con 3 pines, COLECTOR, BASE Y EMISOR

1
Transistor 2N3904 de pequeña señal. El 2N3904 es un transistor de conmutación rápida, corta apague y
baja tensión de saturación, adecuado para la conmutación y amplificación.
El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en
respuesta a una señal de entrada.
Actualmente se encuentra prácticamente en todos los aparatos electrónicos de uso diario tales
como radios, televisores, reproductores de audio y video, relojes de cuarzo, computadoras,lámparas
fluorescentes, tomógrafos, teléfonos celulares, aunque casi siempre dentro de los llamados circuitos
integrados.

Especificaciones

 TRANSISTOR BIPOLAR, NPN, 40 V, TO-92

 Polaridad del transistor: NPN
 Voltaje V (br) ceo: 40 V
 Transición de frecuencia ft: 300 MHz
 Disipación de potencia Pd: 625 mW
 DC Corriente del colector: 200 mA
 Ganancia de corriente contínua hFE: 100
 Rango de temperatura de funcionamiento en el empalme de -55 ° C a 150 ° C
 Colector emisor tensión de saturación es inferior a 300 mV en Ic = 10 mA
 DC ganancia de corriente es mayor que 30 en Ic = 100 mA
 Encapsulado TO-92
 3 pines
 Sustituto: NTE123AP

2
C. LISTADO DE MATERIALES O HERRAMIENTAS

C1. 1 Resistencia de 330 ohm y de 4.7 Kohm

C2. 1 Multímetro

C3. Diodos Led

3
C4. 10 cables para conexión en protoboard

C5. 1 transistor 2N3904

C 6. 1 protoboard

4
 C7. 1 fuente de poder de 9 voltios

C8. 1 pulsador

D. INSTRUCCIONES PARA REALIZAR LA PRÁCTICA

Experimento 1.1

D1. Se recopila información con ayuda del señor docente

D2. Se aplica conocimientos y experiencias del señor docente
D3 Se sigue instrucciones del señor docente
D4 Se aplica el proceso para verificar el funcionamiento y poder finalizar el circuito

5
E. ACTIVIDADES A DESARROLLAR

E1. Analizar la importancia de un circuito.

E2. Conocer los dispositivos conectados para poder diferenciar entre ellos.
E3. Perfeccionar las instalaciones del circuito.
E4. Mitigar los errores de las conexiones.

F. DIAGRAMAS DE CIRCUITO

F1. Diagrama de circuito.

6
G. SIMULACIONES

Imagen G1. Se realiza simulaciones para verificar el perfecto funcionamiento

Imagen G2. Se verifica el funcionamiento del circuito cuando el led se prende y apaga al
presionar el pulsor

7
H. CONCLUSIONES

H1. Los dispositivos deben ser probados con el multímetro antes de ser conectados
H.2 Conectar el circuito siguiendo los pasos de lectura del diagrama y
H3. Verificar las conexiones antes de conectar la fuente para que los dispositivos no se quemen

I. RECOMENDACIONES

Al finalizar con la conexión del circuito continuar con la práctica y mejorar su conocimiento y
habilidades con el fin de no quemar el dispositivo
J. BIBLIOGRAFÍA

https://www.google.com/search?q=pulsador&rlz=1C1CHBD_esEC854EC854&source=lnms&tbm=is
ch&sa=X&ved=0ahUKEwjAipD0_a_jAhVpplkKHaWUBcoQ_AUIECgB&biw=1366&bih=657#img
dii=mHrKPMPGzwNfgM:&imgrc=8EarqDxoscDXRM:
https://www.google.com/search?rlz=1C1CHBD_esEC854EC854&biw=1321&bih=625&tbm=isch&s
a=1&ei=4XxNXb7bGLGl_QaF_oqoDA&q=diagrama+del+circuito+2n+2904&oq=diagrama+del+cir
cuito+2n+2904&gs_l=img.12...27766.30672..34988...0.0..0.168.1046.0j9......0....1..gws-wiz-
img.VQ1S1jBssQg&ved=#imgrc=18Rcfz92m4ouRM:
