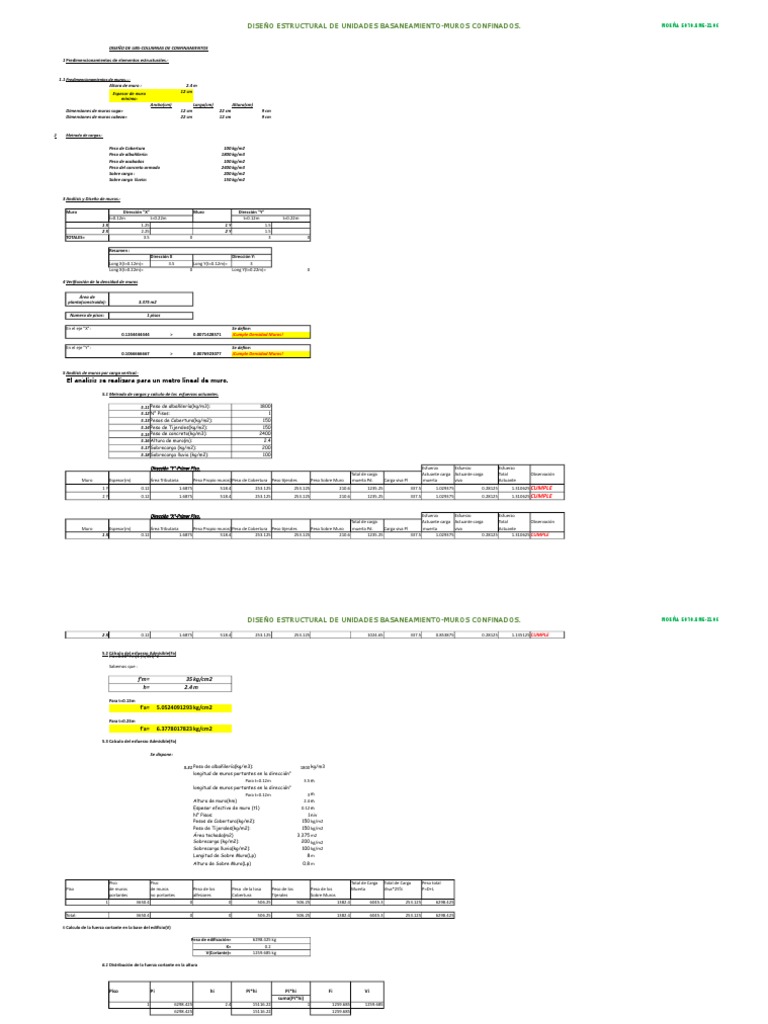

DISEÑO ESTRUCTURAL DE UNIDADES BASANEAMIENTO-MUROS CONFINADOS. NORMA E070.
RNE-2106
DISEÑO DE UBS-COLUMNAS DE CONFINAMIENTOS
1 Predimencionamientos de elementos estructurales.-
1.1 Predimencionamientos de muros.-.-
Altura de muro : 2.4 m
Espesor de muro 12 cm
mínimo:
Ancho(cm) Largo(cm) Altura(cm)
Dimensiones de muros soga= 12 cm 22 cm 9 cm
Dimensiones de muros cabeza= 22 cm 12 cm 9 cm
2 Metrado de cargas.-
Peso de Cobertura 100 kg/m2
Peso de albañilería: 1800 kg/m3
Peso de acabados 100 kg/m2
Peso del concreto armado 2400 kg/m3
Sobre carga : 200 kg/m2
Sobre carga lluvia: 150 kg/m2
3 Análisis y Diseño de muros.-
Muro Dirección "X" Muro Dirección "Y"
t=0.12m t=0.22m t=0.12m t=0.22m
1X 1.25 1Y 1.5
2X 2.25 2Y 1.5
TOTALES= 3.5 0 3 0
Resumen :
Dirección X Dirección Y:
Long X(t=0.12m)= 3.5 Long Y(t=0.12m)= 3
Long X(t=0.22m)= 0 Long Y(t=0.22m)= 0
4 Verificación de la densidad de muros
Área de
planta(construida): 3.375 m2
Numero de pisos: 1 pisos
En el eje "X": Se define:
0.1244444444 > 0.0071428571 ¡Cumple Densidad Muros!
En el eje "Y": Se define:
0.1066666667 > 0.0076923077 ¡Cumple Densidad Muros!
5 Análisis de muros por carga vertical.-
El análisis se realizara para un metro lineal de muro.
5.1 Metrado de cargas y calculo de los esfuerzos actuantes.
5.11 Peso de albañilería(kg/m3): 1800
5.12 N° Pisos: 1
5.13 Pesos de Cobertura(kg/m2): 150
5.14 Peso de Tijerales(kg/m2): 150
5.15 Peso de concreto(kg/m3): 2400
5.16 Altura de muro(m): 2.4
5.17 Sobrecarga (kg/m2): 200
5.18 Sobrecarga lluvia (kg/m2): 100
Dirección "Y"-Primer Piso. Esfuerzo Esfuerzo Esfuerzo
Total de carga Actuante carga Actuante carga Total Observación
Muro Espesor(m) Área Tributaria Peso Propio muros(kPeso de Cobertura Peso tijerales Peso Sobre Muro muerta Pd. Carga viva Pl muerta viva Actuante
1Y 0.12 1.6875 518.4 253.125 253.125 210.6 1235.25 337.5 1.029375 0.28125 1.310625 CUMPLE
2Y 0.12 1.6875 518.4 253.125 253.125 210.6 1235.25 337.5 1.029375 0.28125 1.310625 CUMPLE
Dirección "X"-Primer Piso. Esfuerzo Esfuerzo Esfuerzo
Total de carga Actuante carga Actuante carga Total Observación
Muro Espesor(m) Área Tributaria Peso Propio muros(kPeso de Cobertura Peso tijerales Peso Sobre Muro muerta Pd. Carga viva Pl muerta viva Actuante
1X 0.12 1.6875 518.4 253.125 253.125 210.6 1235.25 337.5 1.029375 0.28125 1.310625 CUMPLE
DISEÑO ESTRUCTURAL DE UNIDADES BASANEAMIENTO-MUROS CONFINADOS. NORMA [Link]-2106
2X 0.12 1.6875 518.4 253.125 253.125 1024.65 337.5 0.853875 0.28125 1.135125 CUMPLE
5.2 𝐹�=0.20*f'm(1-(h/35t)^2
Cálculo del esfuerzo Admisible(Fa)
Sabemos que :
f'm= 35 kg/cm2
h= 2.4 m
Para t=0.13m
f'a= 5.0524091293 kg/cm2
Para t=0.23m
f'a= 6.3778017823 kg/cm2
5.3 Calculo del esfuerzo Admisible(Fa)
Se dispone:
5.31 Peso de albañilería(kg/m3): 1800 kg/m3
longitud de muros portantes en la dirección"
Para t=0.12m 3.5 m
longitud de muros portantes en la dirección"
Para t=0.12m 3m
Altura de muro(hm) 2.4 m
Espesor efectivo de muro (t1) 0.12 m
N° Pisos: 1 niv
Pesos de Cobertura(kg/m2): 150 kg/m2
Peso de Tijerales(kg/m2): 150 kg/m2
Área techada(m2) 3.375 m2
Sobrecarga (kg/m2): 200 kg/m2
Sobrecarga lluvia(kg/m2): 100 kg/m2
Longitud de Sobre Muro(Lp) 8m
Altura de Sobre Muro(Lp) 0.8 m
Piso Piso Total de Carga Total de Carga Peso total
Piso de muros de muros Peso de los Peso de la losa Peso de los Peso de los Muerta Viva*25% P=D+L
portantes no portantes alfeizares Cobertura Tijerales Sobre Muros
1 3650.4 0 0 506.25 506.25 1382.4 6045.3 253.125 6298.425
Total: 3650.4 0 0 506.25 506.25 1382.4 6045.3 253.125 6298.425
6 Calculo de la fuerza cortante en la base del edificio(V)
Peso de edificación= 6298.425 kg
K= 0.2
V(Cortante)= 1259.685 kg
6.1 Distribución de la fuerza cortante en la altura
Piso Pi hi Pi*hi Pi*hi Fi Vi
suma(Pi*hi)
1 6298.425 2.4 15116.22 1 1259.685 1259.685
6298.425 15116.22 1259.685
DIAGR AMA DE FUER ZA CORTA NTE
1 1259.685
0 200 400 600 800 1000 1200 1400
DISEÑO ESTRUCTURAL DE UNIDADES BASANEAMIENTO-MUROS CONFINADOS. NORMA [Link]-2106
7 Distribución de la fuerza cortante de nivel en cada muro
7.1 Datos geométricos
Piso 1
Muro h(m) t(m) l(m) X Y
1X 2.4 0.12 1.25 1.125 0
2X 2.4 0.12 2.25 1.125 1.5
1Y 2.4 1.5 0.12 0.75 0
2Y 2.4 1.5 0.12 2.25 0.75
7.11 Rigideces de los muros en X
Piso 1
Muro 3*(h/l) 4(h/l)^3 3*(h/l)+4(h/l)^3 Kx/Em
1X 5.76 28.311552 34.071552 0.0035219998
2X 3.2 4.8545185185 8.0545185185 0.0148984697
1Y 60 32000 32060 4.6787273862E-05
2Y 60 32000 32060 4.6787273862E-05
7.12 Rigideces de los muros en Y
Piso 1
Muro 3*(h/l) 4(h/l)^3 3*(h/l)+4(h/l)^3 Ky/Em
1X 60 32000 32060 3.8989394885E-05
2X 60 32000 32060 7.0180910792E-05
1Y 4.8 16.384 21.184 0.0056646526
2Y 4.8 16.384 21.184 0.0056646526
7.21 Calculo de cortantes de traslación en la dirección "X"
Piso 1: Cortantes de traslación en la dirección "X"
V1= 1259.685 kg
Muro V tras=V(ki/SumKix) % de absorción
1X 239.6348593294 19.02%
2X 1013.6833818039 80.47%
1Y 3.1833794333 0.25%
2Y 3.1833794333 0.25%
1259.685 100.00%
7.31 Calculo de cortantes de traslación en la dirección "Y"
Piso 1: Cortantes de traslación en la dirección "Y"
V1= 1259.685 kg
Muro Vtras=V(ki/SumKix) % de absorción
1X 4.2937851417 0.34%
2X 7.7288132551 0.61%
1Y 623.8312008016 49.52%
2Y 623.8312008016 49.52%
1259.685 100.00%
7.41 Corrección por torsión.-
7.411 Cálculo del centro de rigideces.
Piso 1:
MURO Kx/Em Ky/Em Y*Kx/Em X*Ky/Em
1X 0.0035219998 3.8989394885E-05 0 4.3863069245E-05
2X 0.0148984697 7.0180910792E-05 0.0223477045 7.8953524641E-05
1 Y 4.678727386151E-05 0.0056646526 0 0.0042484894
2 Y 4.678727386151E-05 0.0056646526 3.50904553961E-05 0.0127454683
0.0185140441 0.0114384754 0.022382795 0.0171167743 Xcr= 1.50
Ycr= 1.21
7.31 Centro de masas.
Muro Longitud(m) Altura muro(m) k t Yo(Peso especifico) Peso "P" X Y PX PY
1X 1.25 2.4 0.12 1800 648 1.125 0 729 0
2X 2.25 2.4 0.12 1800 1166.4 1.125 1.5 1312.2 1749.6
1Y 1.5 2.4 0.12 1800 777.6 0.75 0 583.2 0
2Y 1.5 2.4 0.12 1800 777.6 2.25 0.75 1749.6 583.2
DISEÑO ESTRUCTURAL DE UNIDADES BASANEAMIENTO-MUROS CONFINADOS. NORMA [Link]-2106
3369.6 4374 2332.8
Xcm= 1.3 m
Ycm= 0.7 m
7.41 Calculo del momento polar de inercia
Piso 1:
Muro Yi(Brazo torsor)(m) Yi-Ycr=Y Y^2 (Ky/Em)Y^2 Xi (brazo torsor)(m) Xi-Xm=X X^2 (ky/Em)X^2 J
1X 12.3209125164 11.1119494762 123.4754211618 0.4348804111 3.6749969734 2.1785760225 4.7461934857 0.0001850512 0.4350654623
2X 8.6709125164 7.4619494762 55.6806899855 0.829557072 1.2999969734 -0.1964239775 0.0385823789 2.70774649E-06 0.8295597797
1Y 8.2709125164 7.0619494762 49.8711304045 0.0023333342 0.1249969734 -1.3714239775 1.8808037261 0.0106540997 0.0129874339
2Y 10.4959125164 9.2869494762 86.2474305736 0.0040352822 3.6749969734 2.1785760225 4.7461934857 0.0268855371 0.0309208193
1.3085334951
7.41 Calculo de momento Torsor y excentricidades
Largo total(X)= 2.25 m
Ancho total(Y)= 1.5 m
Piso 1
Descripción
Vx 1259.685
Vy 1259.685
Fx(1) 1259.685
Fy(1) 1259.685
Xcm 1.3
Ycm 0.6923076923
Xcr 1.496420951
Ycr 1.2089630402
dx 2.25
dy 1.5
J(1) 1.3085334951
PESO NIVEL 6298.425
Mtx1 839.7757418963
Mtx2 461.8702418963
Mty1 533.280121755
Mty2 -33.578128245
ex1 -0.1983440279
ey1 -0.5166553479
eacc x 0.225
eacc y 0.15
7.41 Calculo de los incrementos de cortantes por torsión.
PISO 1
Dirección X Dirección Y
Muro Kx/Em Ky/Em Yi-Ycr=Y Xi-Xm=X ΔV1x ΔV2x ΔV1y ΔV2y
1X 0.0035219998 3.8989394885E-05 11.1119494762 2.1785760225 25.1164392018 13.8138496636 0.0346170269 -0.0021796705
2X 0.0148984697 7.0180910792E-05 7.4619494762 -0.1964239775 71.3464628909 39.2400094809 -0.00561803 0.0003537408
1 X 4.678727386151E-05 0.0056646526 7.0619494762 -1.3714239775 0.2120463633 0.1166238797 -3.1660339535 0.199350191
2 X 4.678727386151E-05 0.0056646526 9.2869494762 2.1785760225 0.2788555581 0.1533684264 5.0294043057 -0.3166778132
7.41 Calculo de cortante diseño en la dirección X
Piso 1
Muro Vtras ΔV1x ΔV2x ΔVx(asumido) ΔVx(diseño) % absorción
1X 239.6348593294 25.1164392018 13.8138496636 25.1164392018 264.7512985312 19.52%
2X 1013.6833818039 71.3464628909 39.2400094809 71.3464628909 1085.0298446948 79.98%
1Y 3.1833794333 0.2120463633 0.1166238797 0.2120463633 3.3954257966 0.25%
2Y 3.1833794333 0.2788555581 0.1533684264 0.2788555581 3.4622349915 0.26%
1356.6388040141
7.51 Calculo de cortante diseño en la dirección Y
Piso 1
Muro Vtras ΔV1y ΔV2y ΔVy(asumido) ΔVy(diseño) % absorción
1X 4.2937851417 0.0346170269 -0.0021796705 0.0346170269 4.3284021687 0.34%
2X 7.7288132551 -0.00561803 0.0003537408 0.00561803 7.7344312851 0.61%
1Y 623.8312008016 -3.1660339535 0.199350191 3.1660339535 626.9972347551 49.45%
2Y 623.8312008016 5.0294043057 -0.3166778132 5.0294043057 628.8606051073 49.60%
1267.9206733161
DISEÑO ESTRUCTURAL DE UNIDADES BASANEAMIENTO-MUROS CONFINADOS. NORMA [Link]-2106
7.61 Resumen de cortantes de diseño
Niveles
Muro 1°
1X 264.7512985312
2X 1085.0298446948
1X 626.9972347551
2X 628.8606051073
8 Diseño típico de Muros f'c= 175
Área de concreto acero confinamiento Estribaje
Muros Espesor(t)(m) longitud(m) fd(kg/cm2) V(kg/cm2) Va(kg/cm2) Vm(cc) Estado Requerida(cm2) [Link](cm) Long. Asumida(cm) Asumida(cm2) Secc asumida acero viga(cm2) [Link](cm2) Av d s
1X 0.12 1.25 0.8235 264.7512985312 0.1765008657 1.94823 CUMPLE 18.011985305 1.5009987754 12 144 12x12 0.0882504328 0.1835609003 0.32 4.5 15.2293871
2X 0.12 2.25 0.3795 1085.0298446948 0.4018629054 1.86831 CUMPLE 73.8184920209 6.1515410017 12 144 12x12 0.3616766149 0.4179374217 0.32 5 4.12891869
1Y 0.12 1.5 0.68625 626.9972347551 0.3483317971 1.923525 CUMPLE 42.6568822942 3.5547401912 12 144 12x12 0.2089990783 0.362265069 0.32 5 7.14516708
2Y 0.12 1.5 0.68625 628.8606051073 0.3493670028 1.923525 CUMPLE 42.783654097 3.5653045081 12 144 12x12 0.2096202017 0.363341683 0.32 5 7.12399531
DISEÑO DE MUROS DE ALBAÑILERIA (E 070)
1 Definicion
1.1 Son estructuras solicitadas por cargas verticales
1.2 Son construidos por unidades solidadas, huecas o tubulares
2 Consideraciones para el analisis y diseño de cercos parapetos y tabiquerias
2.1 La condiciones criticas de diseños de muros no portantes, es para
fuerzas sismicas perpendicaulares a su plano.
2.2 Se recomienda que los muros no portates esten separados de la
estructura sismoresistente.
2.3 Todo muro no portante debera ser reforzado mediante
arrieostres(apoyos) a intervalos tales que satisfagan exigencias
minimas del espesor minimo de la norma tecnica de edificaciones.
2.4 Los arriostres deberan ser diseñados como apoyos del muro
arriostrado, considerando a este como losa y sujeto a ferzas
horizontales perpendiculares a su plano
2.5 para el caso de los tabiques este separados de la estructura
principal, seran tratados como parapetos.
2.6 La fuerza sismica genera en el muro a flexion, es decir, esfuerzos
combinados de compresion y traccion, pero sabemos que la albañileria
tiene una capacidad de resistencia a la traccion minima, por lo que
este esfuerzo debe ser tomado por acero concentrado en los
elementos de arriostre.
2.7 La cimentacion de los cercos debera ser diseñada por metodos
racionales del calculo.
2.8 Estan exonerados de las resistencias de arrostriamiento, los
paraperos, cuyas alturas sea menor que a 1.00m
3 Consideraciones para el analisis y diseño de cercos parapetos y tabiquerias
3.1 Los elementos de apoyo o arriostre de los muros no portantes puede ser.
1.- Columnas de concreto armado.
2.- Otros muros ortagonales.
3.- Pilastra de albañileria.
Diseño:
Altura de muro= 2.40m
Espesor de muro(t)= 0.12m
ariiostrado en: Muros con 4 bordes arriostrados
Construido con: Mortero sin cal
U= 2
Z= 2
Skedun
b b
2.40m
Según la norma E070
t=USMA^2
De la tabla numero 1
Valores de "S"
Caso tipo: Mortero sin cal
Zona Sismica
1 2 3
Tabiques 0.09 0.2 0.28
Cercos 0.06 0.14 0.2
Parapetos 0.24 0.57 0.81
En caso de ser morteros con cal, multiplicar por el factor de 1.33
S= 0.168
Remplazando valores en 1:
m= 0.06200397
Tabla numero 2 Caso tipo= Muros con 4 bordes arriostrados
Caso 1 Muros con 4 bordes arriostrados
a= Menor Dimensión
b/a= 1 1.2 1.4 1.6 1.8 2
m= 0.0479 0.0627 0.0755 0.0862 0.0948 0.1017
Se tiene que:
m= b/a=
0.0479 1
0.06200397 X= 1.26215554
0.1017 2
b= 1.26215554 a= 2.40m
a
b= 3.03m
Diseño de Columnas de Amarre.
Momento de diseño:
Cs= 0.168
L= 2.30m
a= 0.12m
b= 0.15m
h= 2.40m
0.12m
0.12m
0.15m
Columna vista en planta
Md= 196.03kg-m
Area de acero:
As= 1.11 cm2
As= 1.11 cm2
Se empleam varillas de: 8mm
Espaciamiento=
A°arriba 3.51523757 Ø 8mm
0.12m
0.15m
DISEÑO DE TRATAMIENTO DE AGUA RESIDUAL DOMEST
PROYECTO:
"MEJORAMIENTO Y AMPLIACION DE LOS SERVICIO DE AGUA POTABLE Y SANEAMIENTO EN LOS SECTORES DE MIRAFLORES,
UTUTA, TRANKAPUNCO, TUTOROQO, IQUIYANCHA, MAMACH’UCCLLA, CCOLLPACC’AZA, LLUSCC’OJO, MAMANCHISNIYOC Y
JANCCOYO EN LA COMUNIDAD DE CCOLLANA DISTRITO DE QUIÑOTA, PROVINCIA DE CHUMBIVILCAS - CUSCO"
1.- DATOS GENERALES:
NUMERO DE VIVIENDAS : 40.00
INTEGRANTES POR VIVIENDA (N) : 3.00
TASA DE CRECIMIENTO (%) : 1.14
PERIODO DE DISEÑO (AÑOS) : 20.00
POBLACIÓN ACTUAL(hab) : 120.00
POBLACIÓN FUTURA(años) : 147.36
2.- CÁLCULO DE LAS CÁMARAS PARA DESCOMPOSICION
* Se estimará un periodo de diseño de 1 año como min (tiempo de vida util proyectado para la camara antes de su clausu
Formula : Vc= 4/3 * (N*Fv) (Según Norma de vivienda 2016)
* Donde:
Vc : Volumen requerido para una retencion de excretas por un periodo de tiempo determinado
4/3 : 4/3 = Factor de seguridad al objeto de tener un 75% de la camara llena al cabo del mismo
N : 3 = Numero de personas usuarias del UBS
Fv : 0.2 = Factor de volumen donde:
* Se estima como mimimo 0.2 m3 residuos /año
* Ese valor min ya contempla la reduccion de volumen por la accion de los microorg
(Según Norma de vivienda 2016)
* Volumen min 1.1 m3
Vc = 0.8 m3 Volumen util
* Volumen max 2.23 m3
Consideramos : Vc = 1.17 m3
3.- PRE-DIMENSIONAMIENTO DE LAS CAMARAS
* Dimensiones de acuerdo al volumen requerido
ANCHO (m) LARGO (m) ALTO (m)
1.20 1.15 0.85
Caracteristicas del USB Compostera
PRIMER COMPORTAMIENTO
ANCHO INTERIOR ai: 1.20 mts
LARGO INTERIOR Li: 1.15 mts
ALTO INTERIOR Hi: 0.85 mts
SEGUNDO COMPORTAMIENTO
ANCHO INTERIOR ai: 1.20 mts
LARGO INTERIOR Li: 1.15 mts
ALTO INTERIOR Hi: 0.85 mts
4. CALCULO DEL ZANJA DE INFILTRACION
* Tiempo de infiltracion T : 30 min
Asumiendo tipo de terreno de filtracion lente
* Coeficiente de infiltracion R : 20 lt/m2/dia (ver curva)
* Q infiltracion Qi :
Qinfiltración = P x D
Qi : 39 lt/dia
* Area de infiltracion A :
Area = Qinfiltración / R
A : 1.95 m2 2.7
Dimensiones de acuerdo al area de infiltracion requerido
ANCHO (m) LARGO (m)
0.90 2.17
5. CALCULO ESTRUCTURAL DE LOS MUROS Y LOSAS DE LA CAMARA
CONDICION DE BORDE : BORDE SUPERIOR LIBRE Y FONDO EMPOTRADO
DATOS
CARACTERISTICAS GEOMETRICAS
ALTURA UTIL DE CAMARA
LADO UTIL CAMARA
LADO 2 CAMARA
ESPECIFICACIONES
CONCRETO f'c
SOBRECARGA EN LOSA
FLUENCIA DEL ACERO
RESISTENCIA DEL SUELO
COEF. SISMICO
RECUBRIMIENTO MUROS
RECUBRIMIENTO LOSA SUPERIOR
RECUBRIMIENTO LOSA DE FONDO
ft
fs (SEGÚN NORMAS SANITARIAS)
fs PARA LOSAS
fc
ACERO
DIAMETRO ACERO VERTICAL (MUROS)
DIAMETRO ACERO HORIZONTAL (MUROS)
DIAMETRO ACERO HORIZONTAL (LOSA TECHO)
DIAMETRO ACERO HORIZONTAL (LOSA FONDO)
CALCULO DEL AREA DE ACERO DE MUROS
ESPESOR DEL MURO Asumido Em = 0.15
ACERO VERTICAL
CUANTIA MINIMA Pm= 0.0015
ACERO VERTICAL ASUMIDO As= 2.25
CALCULADO : 1 ø 3/8 @ 0.317
USAR 1 ø 3/8 @ 0.30 mts
ACERO HORIZONTAL
CUANTIA MINIMA Pm= 0.0020
ACERO HORIZONTAL ASUMIDO As= 3.00
CALCULADO : 1 ø 3/8 @ 0.238
USAR 1 ø 3/8 @ 0.25 mts
CALCULO DE LOSA DE TECHO
LUZ DE CALCULO DE LA L L= Li+2*Em/2 L= 1.15
ESPESOR DE LA LOSA El = L/36 El= 0.050
ESPESOR DE LA LOSA AS El = L/36 El= 0.100
COEFICIENTE PARA LOSAS CUADRADA C= 0.36
PP= 240.00
WL= 150.00
W= 390.00
CALCULO DE MOMENTOS MA = MB = CWL2 MA= 185.679
n = Es / Ec n= 9
k= 1 / (1+fs/(nfc)) k= 0.379
j= 1- k/3 j= 0.87
R=0.5*fc*j*k R= 15.73
CALCULO DEL AREA DE ACERO DE LA LOSA DE TECHO
PERALTE EFECTIVO CALCULADO (De = M / R b )1/2 De= 3.44
PERALTE EFECTIVO REAL Der = El*100-r-Da/2 Der= 4.524
ACERO As = (100*M) / ( fs*J*d) As= 3.36
CUANTIA P = As / t1 x b P= 0.0034
CUANTIA MINIMA Pm= 0.0017
ACERO ASUMIDO As= 3.36
CALCULADO : 1 ø 3/8 @ 0.212
USAR : 1 ø 3/8 @ 0.20 mts
CALCULO DE LOSA DE TECHO
LUZ DE CALCULO DE LA L L= Li+2*Em/2 L= 1.20
ESPESOR DE LA LOSA El = L/36 El= 0.050
ESPESOR DE LA LOSA AS El = L/36 El= 0.100
COEFICIENTE PARA LOSAS CUADRADA C= 0.36
PP= 240.00
WL= 150.00
W= 390.00
CALCULO DE MOMENTOS MA = MB = CWL2 MA= 202.176
n = Es / Ec n= 9
k= 1 / (1+fs/(nfc)) k= 0.379
j= 1- k/3 j= 0.87
R=0.5*fc*j*k R= 15.73
CALCULO DEL AREA DE ACERO DE LA LOSA DE TECHO
PERALTE EFECTIVO CALCULADO (De = M / R b )1/2 De= 3.58
PERALTE EFECTIVO REAL Der = El*100-r-Da/2 Der= 4.524
ACERO As = (100*M) / ( fs*J*d) As= 3.65
CUANTIA P = As / t1 x b P= 0.0037
CUANTIA MINIMA Pm= 0.0017
ACERO ASUMIDO As= 3.65
CALCULADO : 1 ø 3/8 @ 0.195
USAR : 1 ø 3/8 @ 0.20 mts
CALCULO DE LOSA DE FONDO
LUZ DE CALCULO DE LA LOSA L= Li+2*Em/2 L= 1.15
ESPESOR DE LA LOSA El = L/36 El= 0.150
C1= 0.36
PPagua= 850.00
PPconcr= 360.00
W= 1,210.00
MOMENTO DE EMPOTRAMIENTO EN EL E MEE= - WL2 / 192 MEE= -8.33
MOMENTO EN EL CENTRO MC= WL / 384
3
MC= 4.17
MOMENTO FINAL EN EL EXTREMO MFE= 0.529*MEE MFE= -4.409
MOMENTO FINAL EN EL CENTRO MFC= 0.0513*MC MFC= 0.21
CALCULO DEL AREA DE ACERO DE LA LOSA DE FONDO
PERALTE EFECTIVO CALCULADO De =( 6*M / ft*b )1/2 De= 1.47
PERALTE EFECTIVO REAL Der = El*100-r-Da/2 Der= 5.594
n= 9.00
K= 1 / (1+fs/(n*fs)) K= 0.49
J= 1-(K/3) J= 0.84
ACERO As = (100*M) / ( fs*J*d) As= 0.10
CUANTIA P = As / t1 x b P= 0.0001
CUANTIA MINIMA Pm= 0.0017
ACERO ASUMIDO As= 2.55
CALCULADO : 1 ø 3/8 @ 0.280
USAR : 1 ø 3/8 @ 0.30 mts
CALCULO DE LOSA DE FONDO
LUZ DE CALCULO DE LA LOSA L= Li+2*Em/2 L= 1.20
ESPESOR DE LA LOSA El = L/36 El= 0.150
C1= 0.36
PPagua= 850.00
PPconcr= 360.00
W= 1,210.00
MOMENTO DE EMPOTRAMIENTO EN EL E MEE= - WL2 / 192 MEE= -9.08
MOMENTO EN EL CENTRO MC= WL3 / 384 MC= 4.54
MOMENTO FINAL EN EL EXTREMO MFE= 0.529*MEE MFE= -4.801
MOMENTO FINAL EN EL CENTRO MFC= 0.0513*MC MFC= 0.23
CALCULO DEL AREA DE ACERO DE LA LOSA DE FONDO
PERALTE EFECTIVO CALCULADO De =( 6*M / ft*b )1/2 De= 1.53
PERALTE EFECTIVO REAL Der = El*100-r-Da/2 Der= 5.594
n= 9.00
K= 1 / (1+fs/(n*fs)) K= 0.49
J= 1-(K/3) J= 0.84
ACERO As = (100*M) / ( fs*J*d) As= 0.11
CUANTIA P = As / t1 x b P= 0.0001
CUANTIA MINIMA Pm= 0.0017
ACERO ASUMIDO As= 2.55
CALCULADO : 1 ø 3/8 @ 0.280
USAR : 1 ø 3/8 @ 0.30 mts
UA RESIDUAL DOMESTICO-UBS
Comunidad : UTUTA
ORES DE MIRAFLORES, Distrito : QUIÑOTA
O, MAMANCHISNIYOC Y Provincia : CHUMBIVILCAS
LCAS - CUSCO"
Región : CUSCO
Fecha : 16 de febrero de 2018
a camara antes de su clausura)
Norma de vivienda 2016)
iempo determinado
mara llena al cabo del mismo periodo
or la accion de los microorganismos en ese plazo
* Volumen min 1.1 m3
* Volumen max 2.23 m3
(ver curva)
ONDO EMPOTRADO
H= 0.85 mts.
L= 1.20 mts.
L= 1.15 mts.
f'c = 210 Kg/cm2
WL = 300 Kg/cm2
fy = 4,200 Kg/cm2
qu= 1.20 Kg/cm2
Cs = 0.12
Rm = 5.00 cm
Rl = 5.00 cm
Rl = 7.50 cm
ft = 12.32 Kg/cm2
fs = 900 Kg/cm2
fsl = 1,400 Kg/cm2
fc = 95.0 Kg/cm2
ø Vm = 3/8 pulg
ø Hm = 3/8 pulg
ø Lt = 3/8 pulg
ø Lf = 3/8 pulg
mts
cm2
mts.
cm2
mts.
mts
mts
mts
Kg/m2
Kg/m2
Kg/m2
Kg-m
cm
cm
cm2
cm2
mts.
mts
mts
mts
Kg/m2
Kg/m2
Kg/m2
Kg-m
cm
cm
cm2
cm2
mts.
mts
mts
Kg/m2
Kg/m2
Kg/m2
Kg-m
Kg-m
Kg-m
Kg-m
cm
cm
cm2
cm2
mts.
mts
mts
Kg/m2
Kg/m2
Kg/m2
Kg-m
Kg-m
Kg-m
Kg-m
cm
cm
cm2
cm2
mts.
