Operación de Sistemas
D8T Tractor de Cadenas Tren de fuerza
Número de medio -RSNR7526-07 Fecha de publicación -01/10/2012 Fecha de actualización -16/10/2018

i05219979

Cadenas
SMCS - 4169; 4170

Cadena SystemOne

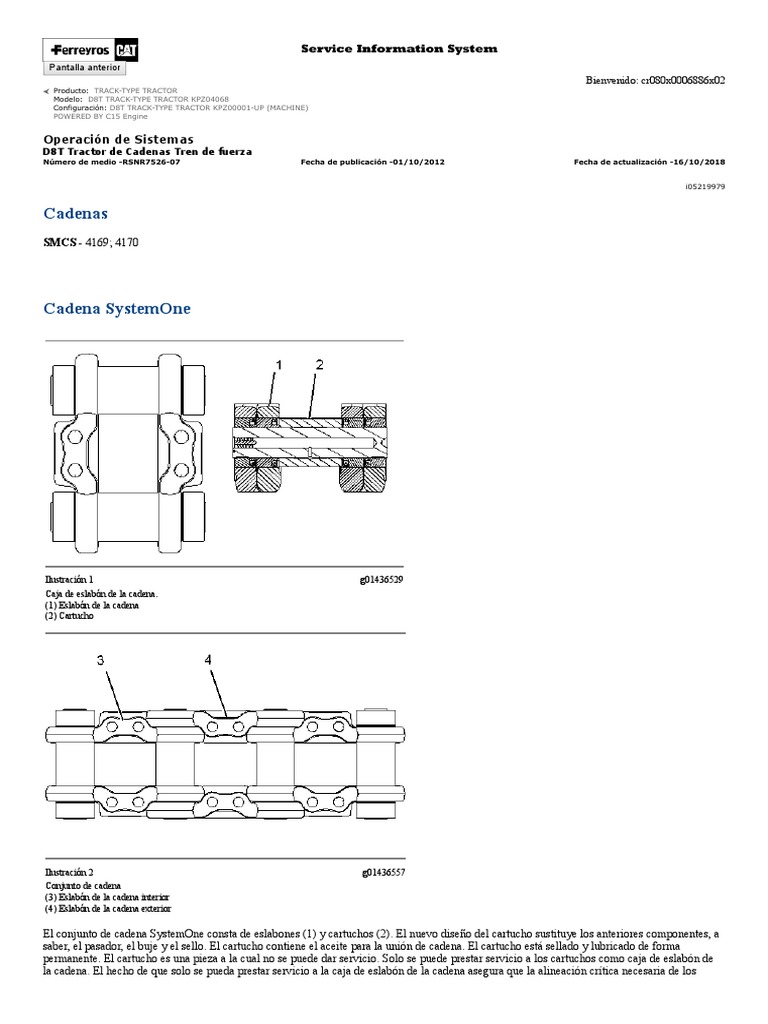

Ilustración 1 g01436529
Caja de eslabón de la cadena.
(1) Eslabón de la cadena
(2) Cartucho

Ilustración 2 g01436557
Conjunto de cadena
(3) Eslabón de la cadena interior
(4) Eslabón de la cadena exterior

El conjunto de cadena SystemOne consta de eslabones (1) y cartuchos (2). El nuevo diseño del cartucho sustituye los anteriores componentes, a
saber, el pasador, el buje y el sello. El cartucho contiene el aceite para la unión de cadena. El cartucho está sellado y lubricado de forma
permanente. El cartucho es una pieza a la cual no se puede dar servicio. Solo se puede prestar servicio a los cartuchos como caja de eslabón de
la cadena. El hecho de que solo se pueda prestar servicio a la caja de eslabón de la cadena asegura que la alineación crítica necesaria de los
eslabones interiores en los cartuchos sea correcta. Las cajas de eslabones de la cadena están conectadas mediante eslabones exteriores (4). Los
eslabones exteriores (4) rotan 180° respecto de los eslabones interiores (3).

La nueva cadena SystemOne utiliza un diseño del eslabón de cadena recto. Este diseño hace que el eslabón recto sea más fuerte y tenga una
mayor capacidad para transportar cargas pesadas. Los eslabones interiores son similares a los exteriores, pero cuentan con material de desgaste
adicional. Los eslabones exteriores también tienen una ranura a lo largo de la parte inferior del exterior del eslabón. El material de desgaste se
encuentra en ubicaciones específicas para reducir el desgaste del tope. A los eslabones exteriores se les presta servicio individualmente. El
servicio de los eslabones interiores consiste en el reemplazo de las cajas de eslabones de la cadena.

Ilustración 3 g01436631
(5) Eslabón maestro

El nuevo tren de rodaje SystemOne utiliza un eslabón maestro (5) que es similar al de la cadena estándar. Los eslabones maestros tienen dientes
serrados para permitir un desarmado rápido. El eslabón maestro se desmonta quitando los cuatro pernos del eslabón maestro y la zapata de la
cadena. Después de quitar la zapata, se pueden separar las mitades del eslabón maestro.

La zapata que está montada en el eslabón maestro SystemOne no es intercambiable con las otras zapatas en la cadena. Las otras zapatas en la
cadena no son intercambiables con la zapata que está montada en el eslabón maestro. Los orificios para los pernos se encuentran en posiciones
ligeramente diferentes.
