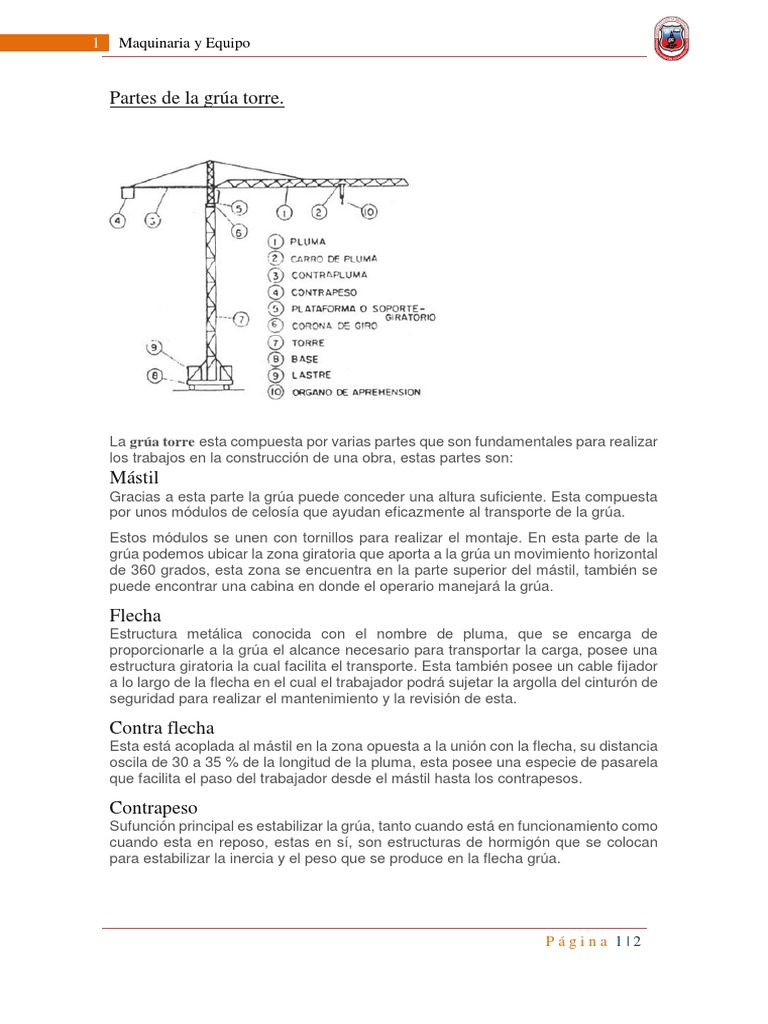

Partes de la grúa torre.

La grúa torre esta compuesta por varias partes que son fundamentales para realizar
los trabajos en la construcción de una obra, estas partes son:
Mástil
Gracias a esta parte la grúa puede conceder una altura suficiente. Esta compuesta
por unos módulos de celosía que ayudan eficazmente al transporte de la grúa.
Estos módulos se unen con tornillos para realizar el montaje. En esta parte de la
grúa podemos ubicar la zona giratoria que aporta a la grúa un movimiento horizontal
de 360 grados, esta zona se encuentra en la parte superior del mástil, también se
puede encontrar una cabina en donde el operario manejará la grúa.

Flecha
Estructura metálica conocida con el nombre de pluma, que se encarga de
proporcionarle a la grúa el alcance necesario para transportar la carga, posee una
estructura giratoria la cual facilita el transporte. Esta también posee un cable fijador
a lo largo de la flecha en el cual el trabajador podrá sujetar la argolla del cinturón de
seguridad para realizar el mantenimiento y la revisión de esta.

Contra flecha
Esta está acoplada al mástil en la zona opuesta a la unión con la flecha, su distancia
oscila de 30 a 35 % de la longitud de la pluma, esta posee una especie de pasarela
que facilita el paso del trabajador desde el mástil hasta los contrapesos.

Contrapeso
Sufunción principal es estabilizar la grúa, tanto cuando está en funcionamiento como
cuando esta en reposo, estas en sí, son estructuras de hormigón que se colocan
para estabilizar la inercia y el peso que se produce en la flecha grúa.

Página 1|2
2 Maquinaria y Equipo

Lastre
Se encarga de estabilizar la grúa frente al viento y al peso que puede trasladar, esta
compuesta por muchas piezas de hormigón que se colocan en la base de la grúa.

Carro
El carro soporta el peso de la carga, este es metálico y se desplaza en la misma
dirección de la flecha a través de unos carriles que esta posee.

Cable
Este es la parte mas sensible y delicada de la grúa, este debe de estar sujeto a un
mantenimiento adecuado, ya que debe de estar perfectamente tensado para que no
se entrecruce al momento de enrollarlo en el tambor, de lo contrario produciría
aplastamientos.

Gancho
Esta sujetará la carga a través de los cables que están sujetas a la carga, tiene un
dispositivo con una fácil entrada de las eslingas y estrobos que automáticamente
retiene los cables impidiendo su salida.

Motores
La grúa torre comúnmente esta formada por cuatro motores eléctricos que son: el
motor de distribución; que provee el movimiento del carro a lo largo de la pluma, el
motor de elevación; que permite el movimiento vertical de la carga, el motor de
orientación; este cede el giro de 360 grado y el motor de translación; que permite el
movimiento de la grúa.
