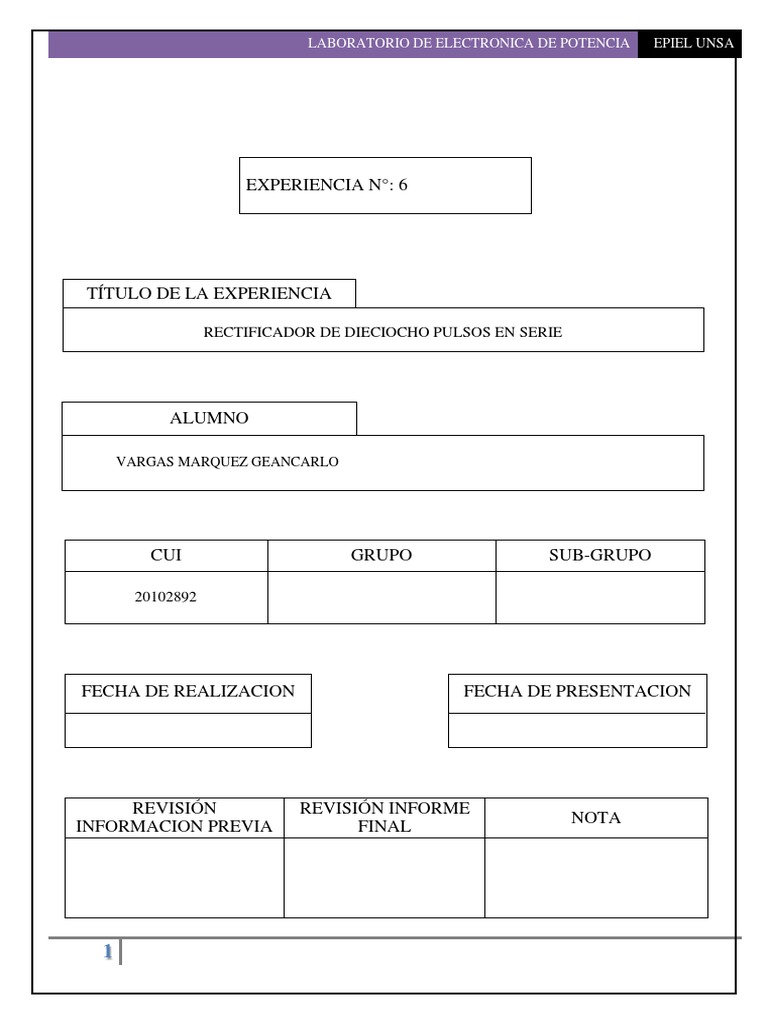

LABORATORIO DE ELECTRONICA DE POTENCIA EPIEL UNSA
EXPERIENCIA N°: 6
TÍTULO DE LA EXPERIENCIA
RECTIFICADOR DE DIECIOCHO PULSOS EN SERIE
ALUMNO
VARGAS MARQUEZ GEANCARLO
CUI GRUPO SUB-GRUPO
20102892
FECHA DE REALIZACION FECHA DE PRESENTACION
REVISIÓN REVISIÓN INFORME

NOTA
INFORMACION PREVIA FINAL
1
1. OBJETIVOS
Implementar un rectificador de dieciocho pulsos no controlado en serie, con el objetivo de
medir los parámetros de evaluación y verificar que el factor de potencia es casi unitario.
Como carga se utiliza una resistencia en serie con un inductor, previo a la experiencia el
alumno podrá opcionalmente simular la práctica, usando el programa PSIM con el fin de
validar sus resultados.
2. RELACION DE MATERIALES
 3 puentes de diodos
 1 transformador multifase
 1 variac
 1 osciloscopio
 1 multímetro
 1 amperímetro
 1 reóstato
 1 inductor
 Cables tipo banana
3. PROCEDIMIENTO
 Para la conexión delta/delta-zigzag, calcule las relaciones de transformación para un desfasaje
de 20° utilizando las siguientes formulas:
Donde:
 Conecte el transformadores delta-zigzag utilizando el siguiente diagrama:
Fig. 1 Configuración delta-zigzag.
 Dibuje el diagrama vectorial de la configuración delta-zigzag, mostrando el desfasaje de 20°.
2
 Verificar con el osciloscopio el desfasaje de 20 grados.
 Conecte el transformador con la configuración delta/delta-zigzag, como se

muestra en la siguiente figura:
Fig. 2 Configuración delta/delta – delta/zigzag del

transformador.
3
UNIVERSIDAD NACIONAL DE SAN AGUSTÍN
DEPARTAMENTO ACADEMCO DE INGENIERIA ELECTRICA
ESCUELA PROFESIONAL DE INGENIERÍA ELÉCTRICA
LABORATORIO DE ELECTRONICA DE POTENCIA
 Verifique los ángulos de atraso y adelanto con el osciloscopio.

 Calculo de la resistencia de carga:
Calcule la resistencia para una tensión de secundario de 220V y una corriente
nominal de acuerdo al transformador que está utilizando.
√ √
Ro =661.59
 Calculo de la inductancia de carga:

Utilizando el LCR meter, medir el valor de la inductancia y su resistencia interna.
L =0.78623 H Rin =0.0353
 Conecte el rectificador
como muestra la
siguiente figura:
4
Fig. 2 Circuito rectificador con carga RL.
5
Tensiones de las conexiones realizadas
Zigzag PAR Zigzag INPART DELTA
6
Valores en continua
Zigzag 1 Zigzag 2 DELTA
 Energización del circuito.

Incremente la tensión del Variac hasta obtener una tensión de línea de 220V,
controlando la corriente del primario que no sobrepase su valor nominal.
4. Medición de parámetros de salida:
 Conectar el osciloscopio a la carga y obtener las formas de onda de la tensión y corriente.

 Mida los siguientes parámetros:
Tabla 1
Voltaje Corriente
Medio 137 V 1.03 A
Eficaz 137 V 1.04 A
7
 Calcule las potencias media y eficaz.
 Potencia media:
 Potencia eficaz
 Calcule la eficiencia de rectificación.
5. Medición de parámetros de entrada:
 Obtener las formas de onda de las corrientes de fase del Variac.

 Mida los siguientes parámetros en el Variac:
8
9
Tabla 2
Fas Voltaje Eficaz Corriente Eficaz
e
A AB=51 2.9
B BC=51 2.2
C AC=52 1.6
TENSIONES
AB BC AC
CORRIENTES
AB BC AC
10
 Configurar el osciloscopio para análisis de armónicos, y complete la siguiente tabla:
Tabla 3
Armónico (Fase Corriente Frecuencia
A)
I1 1.18 m A 60 Hz
I17 2.3 m A 1025 Hz
I19 2.4 m A 1140 Hz
Corriente
Armónico 19
11
 Calcule el THD.
√∑ ( )
 Calcule el FP utilizando los dos métodos (Método de potencias y método de armónicas).
Método de armónicos
α=0
( ) ( )
√ √
Método de potencias
 Calcule la eficiencia del rectificador.
12
6. Conclusiones:
 Se logro medir los parametro de evaluacion
 Verificamos q el factor de potencia es casi unitario
 El transformador tenía un problema de fabricación ya q la salida no era igual a la tensión
en la entrada
 Se observa que en un rectificador se 18 pulsos solo se tienen presentes los armónicos 17 y

19, esto se debe a que los demás armónicos son despreciables o muy pequeños.
13
